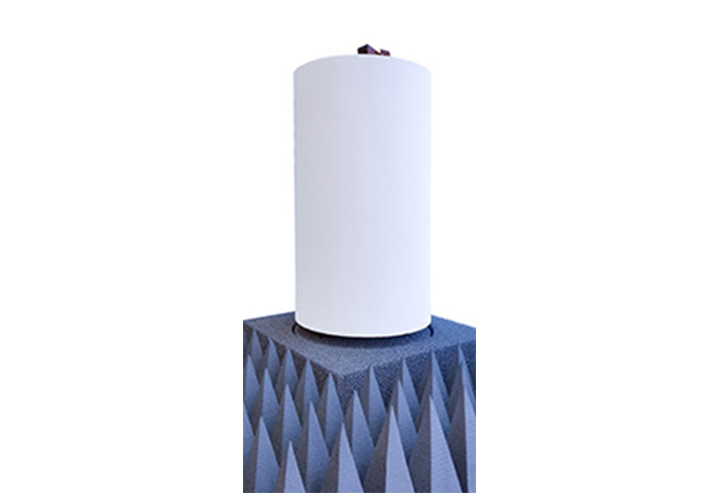

Одноосевой позиционер 2006

Общие сведения

Грузоподъемность до 25 кг. Высокоточный позиционер с низкой диэлектрической проницаемостью для снятия азимутальных ДНА пассивных и активных устройств небольшого размера. Возможность непрерывного вращения по часовой/против часовой стрелки на 360 градусов, с заданной скоростью вращения (восемь режимов). Экранированный корпус привода и контрольного блока обеспечивают минимальные помехи при измерениях. Дистанционное управление контроллером позиционеров EMCenter. Возможно управление через Ethernet специализированным ПО EMQuest/EMQuest Lite для измерений пассивных устройств и ПО EMQuest EMQ-100 для активных устройств.


  • Вращение по азимуту: 360 градусов.
  • Высокая точность: +/- 0,01 градусов.
  • Низкая диэлектрическая проницаемость.
  • Регулируемая скорость вращения: 8 режимов между 0,25 и 25 RPM.
  • Управляется через оптоволоконное соединение.
  • РЧ совместимый ротор для непрерывного вращения.
  • Мощность EUT 115 или 230 VAC (10 A) для непрерывного вращения.
  • Соединение к данным EUT/интерфейсу управления через USB 2.0.
  • Совместим с ПО для измерений EMQuest EMQ-100 и EMQ-100 Lite.
  • Позиционер 2006 разработан для использования в помещении.
  • Производство позиционера 2006: ETS-Lindgren.
Характеристики


Высота позиционера (номинальная) - 121,9 см
Высота основания - 21 см без РПМ; 26,4 см с РПМ
Размер основания - 61 см х 61 см (совместим с размерами стандартного РПМ)
Высота опорного столба - 87,6 см
Грузоподъемность - 25 кг (равномерная)
Вращение – 360 градусов по азимуту
Скорость вращения - 8 режимов, от 0,25 до 25 RPM
Точность - +/- 0,01 градусов
Напряжение - 208 В - 230 В, 10 А, однофазное
Управление – контроллер EMCenter, ПО EMQuest/EMQuest Lite/EMQuest EMQ-100
Линии связи - оптоволокно

Комплектация

Стандартная конфигурация


  • Поворотный стол модели 2006 в сборе.
  • Увеличенная полистирольная колонка.
  • Стандартная высота колонки для поддержки EUT: 87,6 см.
  • Соединение SMA для непрерывного вращения электродвигателя (до 26,5 Гц).
  • Волоконно-оптические линии связи (Ethernet).
  • Оптоволоконный кабель: 10 м.
  • Кабель для локальной сети: 3 м.
  • Контактное кольцо для:
    • EUT, мощность 115/230 VAC, 10 А;
    • USB 2.0 Данные/Интерфейс управления.
  • Гарантия на позиционер 2006: 2 года.
  • Руководство по эксплуатации.

Дополнительные опции


  • ПО для антенного измерения EMQuest EMQ-100 (стандартная версия).
  • ПО для снятия ДНА EMQuest EMQ-100 Lite.
  • Дополнительные колонки для EUT (под заказ).
  • Держатели EUT на колонки для поддержки EUT позиционера модели 2006.
