Система EMCenter

Общие сведения

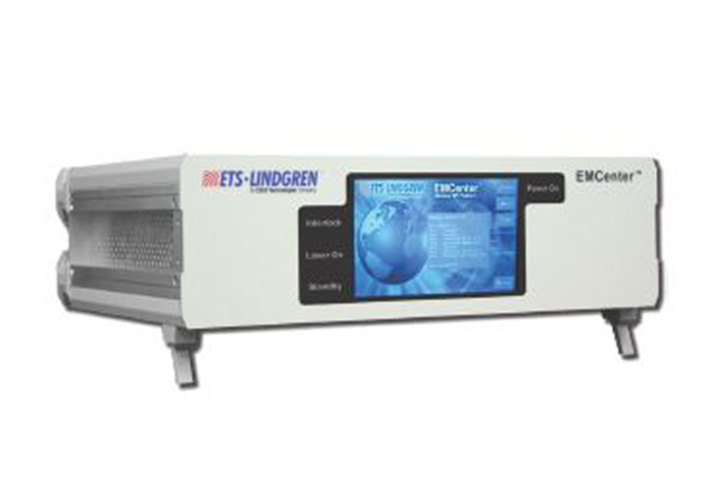

Система EMCenter – модульное решение для различных задач в области РЧ измерений и управления позиционирующим оборудованием. Сенсорный, цветной TFT дисплей значительно облегчает работу всей измерительной системы. Возможно расширение за счёт подключения нескольких систем. Каждая система поддерживать работу до 7 опциональных модулей (автоматическое определение и подключение модулей). Программное обеспечение EMCenter на основе Linux. Специальное программное обеспечение, такое как EMQuest и TILE, позволяет удобно и эффективно управлять процессами через систему EMCenter, а множество интерфейсов (GRIP, LAN, RS-232, USB) даёт возможность осуществлять контроль внешних устройств: позиционеры, антенны, усилители, приемники, измерители мощности… EMCenter незаменим при измерениях на ЭМС, мониторинге электрического поля, измерениях и тестировании беспроводных устройств, РЧ исследованиях.


EMCenter использует следующие модули:


  • EMControl - контроллер позиционирующего оборудования
  • EMGen - генератор РЧ сигналов
  • EMSwitch - радиочастотные переключатели
  • EMPower - подключение измерителей мощности
  • EMSense - подключение датчиков электрического поля
Характеристики
Specification Model Feature


7000-010

7000-001

7000-011

7000-004

Number of slots for Modules

7

7

2

2

GPIB (IEEE 48)

Yes

No

Yes

No

Display (TFT Touch Screen) 178 mm (7 in) TFT/WVGA (800 x 480)
Processor 800 MHz ARM A9 CPU
Memory 512 MB RAM, 4 GB Flash
Operating System Linux
Supply Voltage 115/230 VAC
Power Consumption, Standby <.5 W
Power Consumption, Empty 33W
Power Consumption, Maximum Load 180W
I/O Interface IEC Inlet, USB-A 2.0 (2), USB-B 1.1, Sub D-9, Interlock, Ethernet
Cables IEC Power Cord
Interlock External Interlock and Interlocked LASER Outputs
Warranty 3 Years

Specification Model Feature


7000-004 and 7000-011

7000-001 and 7000-010

Number of slots for Modules

2

7

Height 132.00 mm (3U; 5.25 in)
Width 447.00 mm (17.60 in)
Depth 350.00 mm (13.80 in)
Weight 7.00 kg (15.40 lb) Controller Only
Configuration Desktop or 19" Rack Mountable
Temperature Range 0º C to +40º C (+32º F to +104ºF)
Relative Humidity 10% to 90% (Non-condensing)
