CV (Convoluted Absorber), 1 ГГц - 110 ГГц

Общие сведения

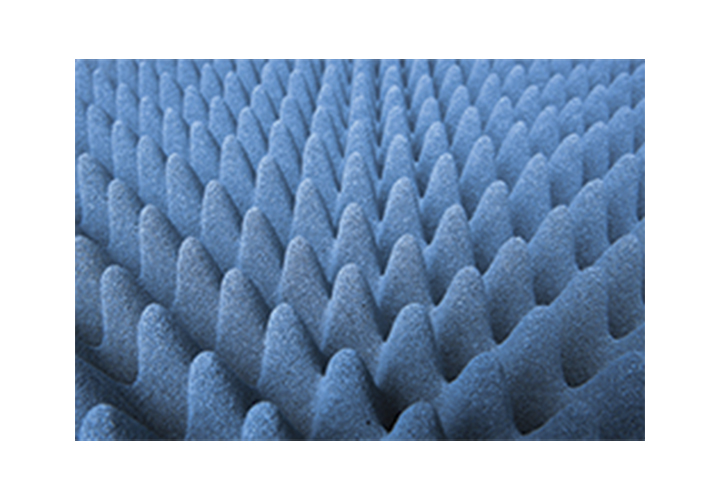

Абсорберы серии CV (Convoluted Absorber) с рабочим диапазоном частот 1 ГГц – 110 ГГц. Широкополосный, высокопроизводительный поглотитель с поверхностью уникальной извилистой формы, позволяющей эффективно поглощать электромагнитную энергию при широких углах падения. Высокая надёжность, длительный срок эксплуатации, негигроскопичен, высокая огнестойкость. Оптимален для небольших БЭК и покрытия элементов позиционирующего оборудования.


Характеристики

Электрические характеристики


Модель Низкий диапазон частот Высокий диапазон частот
CV-02CL 6 ГГц - 18 ГГц (Типичное поглощение при норм. падении -20дБ) 18 ГГц - 110 ГГц (Типичное поглощение при норм. падении <-30дБ)
CV-03CL 4 ГГц - 18 ГГц (Типичное поглощение при норм. падении -25дБ) 18 ГГц - 110 ГГц (Типичное поглощение при норм. падении <-35дБ)
CV-04CL 2 ГГц - 18 ГГц (Типичное поглощение при норм. падении -20дБ) 18 ГГц - 110 ГГц (Типичное поглощение при норм. падении <-35дБ)
CV-05CL 1 ГГц - 18 ГГц (Типичное поглощение при норм. падении -20дБ) 18 ГГц - 110 ГГц (Типичное поглощение при норм. падении <-35дБ)

Физические характеристики


Модель Высота общая Высота базы Высота пирамид Размер основания пирамид
CV-02CL 5,1 см 1,3 см 3,8 см 61 см х 61 см
CV-03CL 7,6 см 2,5 см 5,1 см 61 см х 61 см
CV-04CL 10,2 см 2,5 см 7,6 см 61 см х 61 см
CV-05CL 12,7 см 2,5 см 10,2 см 61 см х 61 см
