- Общие сведения

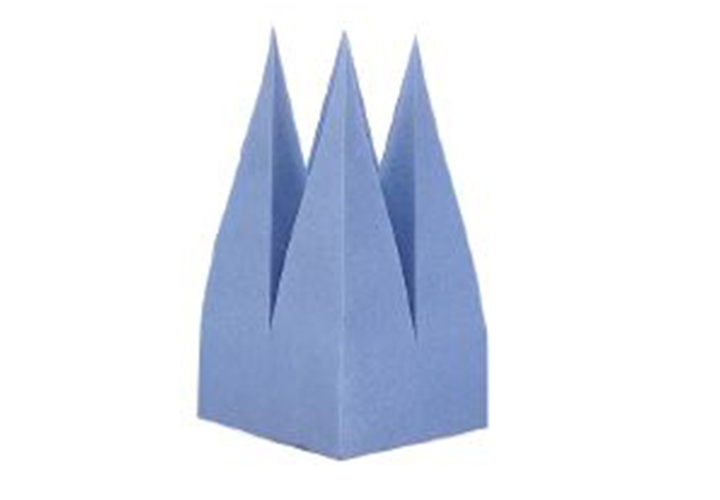

Абсорберы серии EHP (Extra High Performance Absorber) с рабочим диапазоном частот 30 МГц – 100 ГГц. Ультраширокополосный, высокопроизводительный поглотитель. Выполнен из пенополиуретана пропитанного запатентованным углеродным составом. Отличные мощностные способности – до 200 В/м при непрерывном воздействии. Прецизионная конфигурация, огнестойкий. Монтируется на стены БЭК с помощью специального клея, зажимов/реек.
- Диапазон: 30 МГц – 100 ГГц
- Мощностные возможности: 200 В/м
- Оптимизированная конструкция
- Высокая огнестойкость EHP абсорбера
- Производство: ETS-Lindgren
- Характеристики
Электрические характеристики
- Мощность удельная максимальная: 775 Вм2, 77.5 мВт/см2
Физические характеристики
- Использование клея: да
- Зажимы/рейки: да
- Липучки: да, до 18”
- Цвет: синий рант
- Температура среды: 22C ± 10C
- Температура раб. макс.: 90С
- Влажность: 50% ± 20%
- Огнестойкость: NRL8093 Тесты 1, 2 & 3, TI # 2693066, ст.MIT MS-8-21, UL 94, ст.DIN 4102-B2
Диапазон частот моделей EHP абсорберов
| Модель |
Частота минимальная |
Частота максимальная |
| EHP-3PCL |
4 ГГц |
40 ГГц |
| EHP-5PCL |
2 ГГц |
40 ГГц |
| EHP-8PCL |
1 ГГц |
40 ГГц |
| EHP-12PCL |
1 ГГц |
40 ГГц |
| EHP-18PCL |
500 МГц |
40 ГГц |
| EHP-24PCL |
200 МГц |
40 ГГц |
| EHP-36PCL |
80 МГц |
40 ГГц |
| EHP-48PCL |
80 МГц |
40 ГГц |
| EHP-72PCL |
80 МГц |
40 ГГц |
Размеры моделей абсорберов EHP
| Модель |
Отпечаток абсорбера |
Высота базовая |
Высота общая |
Высота пирамидок |
Вес модели |
| EHP-3PCL |
3,8 см |
1,9 см |
8,25 см |
6,4 см |
1 кг |
| EHP-5PCL |
5,1 см |
2,5 см |
12,7 см |
6,4 см |
1,6 кг |
| EHP-8PCL |
7,6 см |
5,1 см |
21,6 см |
16,5 см |
2,8 кг |
| EHP-12PCL |
15,2 см |
5,7 см |
31,1 см |
25,4 см |
4,6 кг |
| EHP-18PCL |
15,2 см |
5,7 см |
46,4 см |
40,6 см |
4,6 кг |
| EHP-24PCL |
20,3 см |
10,2 см |
61,0 см |
50,8 см |
6,1 кг |
| EHP-36PCL |
30,5 см |
15,2 см |
91,4 см |
76,2 см |
9,5 кг |
| EHP-48PCL |
30,5 см |
20,3 см |
121,9 см |
101,6 см |
11,3 кг |
| EHP-72PCL |
61,0 см |
30,5 см |
182,9 см |
152,4 см |
15,9 кг |
Максимальный коэффициент отражения EHP
|
80 MHz |
120 MHz |
200 MHz |
300 MHz |
500 MHz |
1-2 GHz |
2-4 GHz |
4-8 GHz |
8-12 GHz |
12-18 GHz |
18-40 GHz |
| EHP3PCL |
|
|
|
|
|
|
|
-30 dB |
-40 dB |
-45 dB |
-45 dB |
| EHP5PCL |
|
|
|
|
|
|
-30 dB |
-40 dB |
-45 dB |
-50 dB |
-50 dB |
| EHP8PCL |
|
|
|
|
|
-30 dB |
-40 dB |
-45 dB |
-50 dB |
-50 dB |
-50 dB |
| EHP12PCL |
|
|
|
|
|
-35 dB |
-40 dB |
-45 dB |
-50 dB |
-50 dB |
-50 dB |
| EHP18PCL |
|
|
|
|
-30 dB |
-40 dB |
-45 dB |
-50 dB |
-50 dB |
-50 dB |
-50 dB |
| EHP24PCL |
|
|
-20 dB |
-30 dB |
-35 dB |
-40 dB |
-50 dB |
-50 dB |
-50 dB |
-50 dB |
-50 dB |
| EHP36PCL |
-11 dB |
-13 dB |
-25 dB |
-30 dB |
-40 dB |
-45 dB |
-50 dB |
-50 dB |
-50 dB |
-50 dB |
-50 dB |
| EHP48PCL |
-15 dB |
-20 dB |
-30 dB |
-35 dB |
-40 dB |
-45 dB |
-50 dB |
-50 dB |
-50 dB |
-50 dB |
-50 dB |
| EHP72PCL |
-20 dB |
-30 dB |
-40 dB |
-40 dB |
-45 dB |
-50 dB |
-50 dB |
-50 dB |
-50 dB |
-50 dB |
-50 dB |
|
