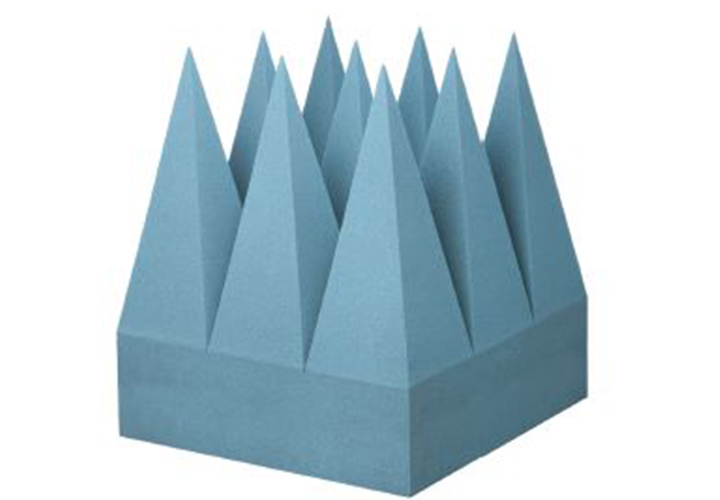

EMC-24PCL (EMC Anechoic Absorber), 80 МГц – 40 ГГц

Общие сведения

Абсорбер EMC-24PCL с рабочим диапазоном частот 80 МГц – 40 ГГц. Широкополосный, высокопроизводительный пенополиуретановый поглотитель двойной пропитки, оптимизированный под ЭМС тестирования. Сбалансированные диэлектрические свойства, отличные мощностные способности – до 775 Вт/м2 в режиме CW в диапазонах ВЧ и СВЧ. В течении 10 минут выдерживает до 2650 Вт/м2 при потоке мощности 1000 В/м. Эффективен при тестировании на соответствие стандартам MIL-STD-461D/E/F и RTCA-D0-160, идеален при реконструкции старых БЭК. Стойкий к деформациям, огнестойки, влагостойкий, большой срок эксплуатации.


  • Широкий диапазон EMC-24PCL абсорбера: 80 МГц – 40 ГГц
  • Идеально подходит для новых и модифицированных камер
  • Высокоустойчив к различного рода деформации
  • EMC-24PCL имеет заостренные концы пирамидок
  • Применяется для тестов на: MIL-STD-461D/E/F ст. и RTCA-DO-160 ст.
  • Абсорбер производится в различных цветах (под заказ)
  • Выдерживает мощность: 775 Вт/м2
  • Рабочая температура (max): 90 C
  • Огнестойкость ст.: NRL 8093 (тест) 1, 2, 3, ст.MIT MS-8-21, DIN 4102-B2 и UL 94
  • Производитель поглотителя: ETS-Lindgren
Характеристики

Электрические характеристики


  • Частота max: 40 ГГц
  • Частота min: 80 МГц
  • Мощность (обслуживания): 600.0 В/м, 775.0 Вт/м2
  • Допустимая мощность: 1000.0 В/м, 2650.0 Вт/м2

Физические характеристики


  • Длина/Ширина/Высота: 61см/61см/61см
  • Огнезащита: NRL 8093 (тест) 1, 2 & 3 MIT MS-8-21, DIN 410-B2 и UL 94
  • Вес абсорбера EMC-24PCL составляет: 4,6 кг

Коэффициент отражения EMC-24PCL


Частота Отражающая способность
60 МГц -3 дБ
80 МГц -6 дБ
100 МГц -7 дБ
200 МГц -15 дБ
250 МГц -20 дБ
300 МГц -30 дБ
500 МГц -40 дБ
1 ГГц -50 дБ
2 ГГц -50 дБ
3 ГГц -50 дБ
6 ГГц -50 дБ
10 ГГц -50 дБ
18 ГГц -50 дБ
40 ГГц -45 дБ
