FT-1500 (Ferrite Tile Absorber), 30 МГц – 1 ГГц

Общие сведения

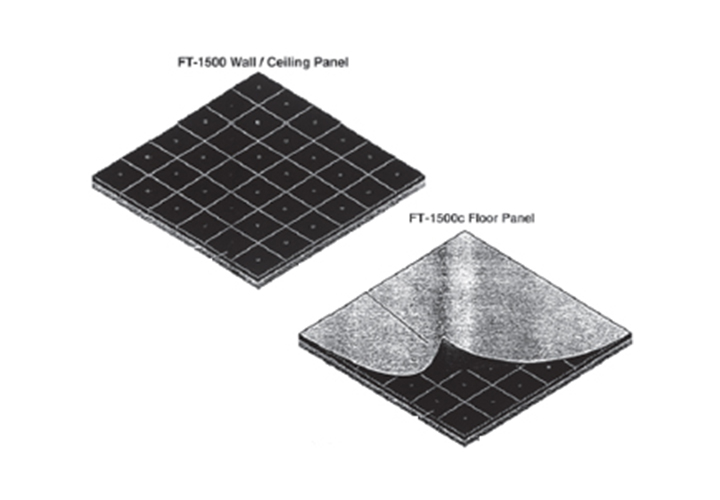

Абсорберы типа FT-1500 и FT-1500C с рабочим диапазоном частот 30 МГц – 1 ГГц. Представляют собой диэлектрические панели с установленными на них ферритовыми плитками образующими высокопроизводительный ультратонкий поглощающий материал (толщина до 7 мм, допуск по каждой из сторон плитки ± 0.13 мм). Панель FT-1500 имеет размер 60 см х 60 см и состоит из 36-ти ферритовых плиток. Лёгкое и надежное крепление с помощью специальных винтов или других крепежных элементов на стены, потолок и пол испытательных камер для тестирований оборудования на различные стандарты (CISPR16-1-4, ANSIC63.4, IEC61000-4-3…). Абсорбер типа FT-1500C дополнительно покрыт специальным «ковровым» покрытием для эффективного использования на поверхности пола камер.


  • Диапазон абсорбера: 30 – 1000 МГц.
  • Точная механическая обработка плитки.
  • Простота монтажа/демонтажа плитки.
  • Применения плитки FT-1500:
    • CISPR16-1-4,
    • ANSIC63.4,
    • IEC61000-4-3.
  • Покрытие потолка, стен, пола.
Характеристики

Электрические характеристики


  • Частота минимальная: 30 МГц.
  • Частота максимальная: 1000 МГц.
  • Мощность: 0.26 Вт/см2 (1000 В/м CW).

Физические характеристики


  • Размер абсорбера: 60 см х 60 см.
  • Высота (номинальная): 2.5 см.
  • Вес панели (1 шт.): 15.9 кг.
Комплектация

Стандартная конфигурация


  • Абсорбер FT-1500 - ферритовая плитка с настраиваемым защитным диэлектрическим слоем
  • Панель FT-1500 (60 см х 60 см) состоит из 36-ти плиток
