HP (High Power Absorber), 200 МГц - 40 ГГц

Общие сведения

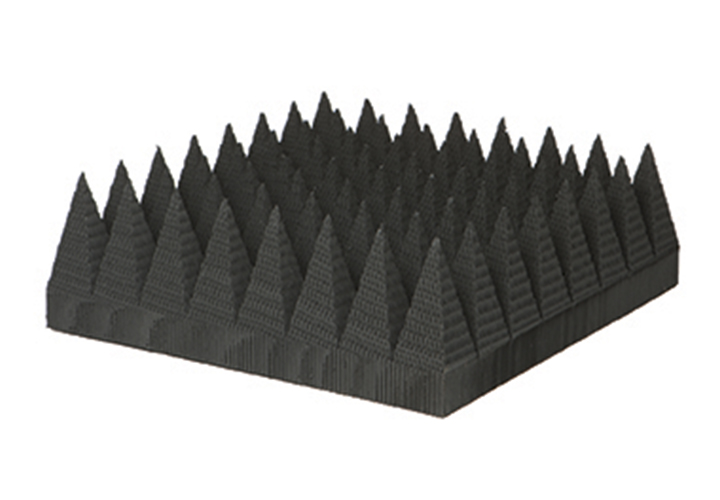

Абсорберы серии HP (High Power Microwave Absorber) с рабочим диапазоном частот 200 МГц – 40 ГГц. Высокотемпературный, широкополосный, высокопроизводительный поглотитель. Поглотитель выполнен из нейлона, имеет ячеистую структуру и покрыт специальным составом позволяющим работать при постоянной температуре до 250,0С. Очень низкая воспламеняемость, не поддерживают горение.


  • 200 МГц – 40 ГГц
  • Мощностные возможности: 200 В/м
  • Оптимизированная конструкция
  • Ячеистая структура абсорбера
  • Огнезащитная конструкция материала
  • Низкая воспламеняемость HP абсорбера
  • Pump-down для высоковакуумных применений
  • Производство поглотителя: ETS-Lindgren
Характеристики

Диапазон частот моделей HP абсорберов


Модель Частота минимальная Частота максимальная
HP-3PCL 4 ГГц 40 ГГц
HP-5PCL 2 ГГц 40 ГГц
HP-8PCL 1 ГГц 40 ГГц
HP-12PCL 1 ГГц 40 ГГц
HP-18PCL 500 МГц 40 ГГц
HP-24PCL 200 МГц 40 ГГц

Размеры моделей СВЧ абсорберов HP


Модель Высота общая Высота базовая Высота пирамиды Вес номинальный Пирамидок в абсорбере
HP-3PCL 8,25 см 1,9 см 6,4 см 1,0 кг 256
HP-5PCL 12,7 см 2,5 см 10,2 см 1,6 кг 144
HP-8PCL 26,1 см 5,1 см 16,5 см 2,8 кг 64
HP-12PCL 31,1 см 5,7 см 25,4 см 3,8 кг 36
HP-18PCL 46,4 см 5,7 см 40,6 см 4,6 кг 16
HP-24PCL 61,0 см 10,2 см 50,8 см 6,1 кг 9

Максимальный коэффициент отражения HP


1
