Wedge EHP (Wedge Absorber), 30 МГц - 100 ГГц

Общие сведения

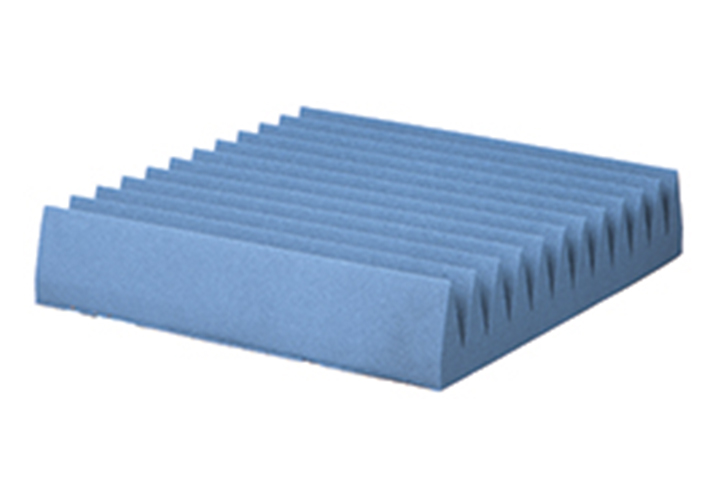

Абсорберы серии EHP (Wedge Absorber) с рабочим диапазоном частот 30 МГц – 100 ГГц. Ультраширокополосный, высокопроизводительный, клиновидный поглотитель. Оптимален в БЭК где обычные пирамидальные поглотители, при определённых конфигурациях, дают большее обратное рассеивание. Отличные мощностные способности – до 200 В/м при непрерывном воздействии. Высокая огнестойкость. Широкая номенклатура размеров.


  • Частотный диапазон: 30 МГц – 100 ГГц
  • Мощностные возможности: 200 В/м
  • Оптимизированная конструкция
  • Высокая степень огнестойкости
  • Производство: ETS-Lindgren
Характеристики

Характеристики СВЧ абсорберов Wedge


Модель Частота минимальная Частота максимальная Высота абсорбера
EHP-3WGCL 4 ГГц 40 ГГц 8,3 см
EHP-5WGCL 2 ГГц 40 ГГц 12,7 см
EHP-8WGCL 1 ГГц 40 ГГц 21,5 см
EHP-12WGCL 1 ГГц 40 ГГц 31,1 см
EHP-18WGCL 500 МГц 40 ГГц 46,3 см
EHP-24WGCL 200 МГц 40 ГГц 61,0 см
EHP-36WGCL 80 МГц 40 ГГц 91,4 см
EHP-48WGCL 80 МГц 40 ГГц 121,9 см

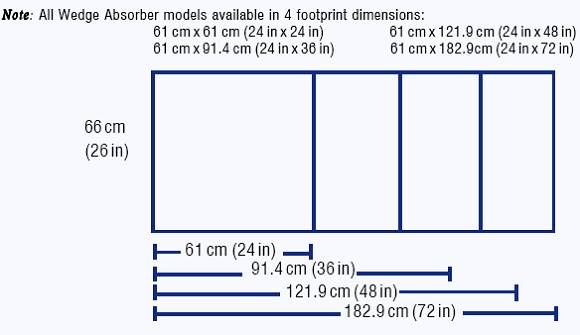

Технические диаграммы
