- Общие сведения

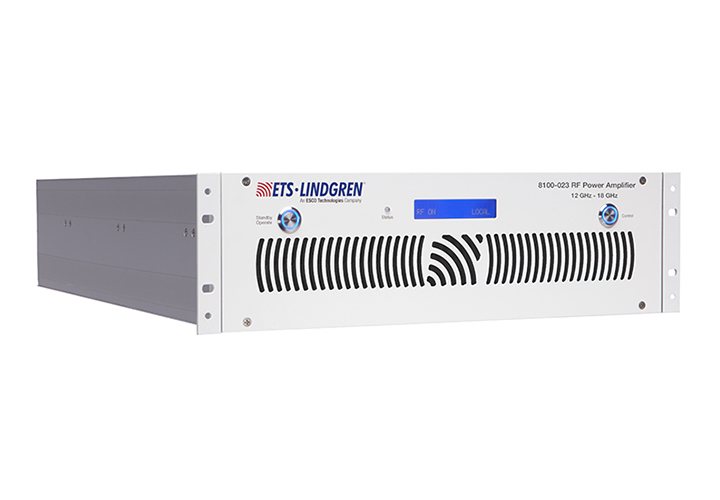

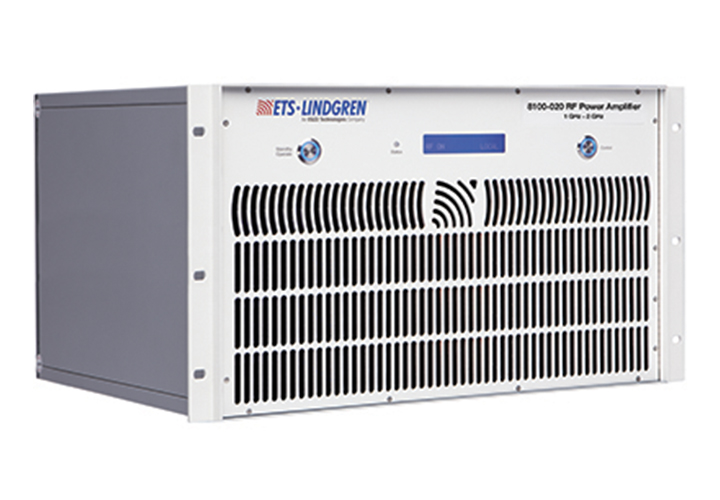

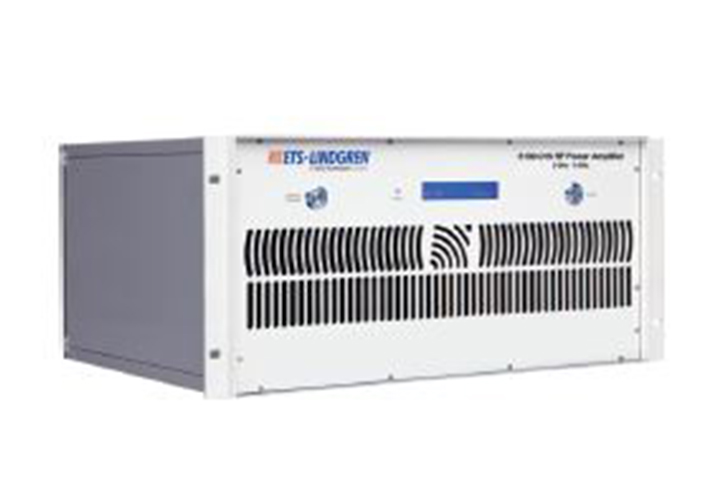

Компания ETS-Lindgren предлагает широкий спектр РЧ усилителей мощности для любых испытаний на соответствие условиям стандартов ЭМС. Усилители разработаны на базе GaAs технологий, что обеспечивает более высокую стабильность и линейность характеристик, прочную и надёжную конструкцию, лучшую эффективность по сравнению с усилителями на основе кремния. Высокие уровни выходной мощности и очень низкие уровни искажений. Отличная производительность. Защитные блокировки для безопасности.
- Характеристики
| |
|
V/m |
Frequency Range |
Nominal Output Power |
Gain Variation |
Harmonics |
| 8100-057 |
EMC applications, MIL-STD 461 RS103 |
200 |
2 – 8 GHz |
250W minim. |
± 7,5 |
0 dBc Max. |
| 8100-058 |
EMC applications, ISO 11452-4, DO-160 |
|
8 – 18 GHz |
250W |
± 7,5 |
-8 dBc Max. |
| 8100-087 |
EMC applications, MIL-STD 461 RS103 |
|
4 – 18 GHz |
100W minim. |
± 10 |
-10 dBc Max. |
| 8100-094 |
EMC applications, MIL-STD 461 RS103 |
|
1 – 18 GHz |
30W Minim. up to 6 GHz, 20W Minim. 6 - 18 GHz |
± 6 |
-15 dBc Max. |
| 8000-020 |
EMC applications |
10 |
150 kHz – 230 MHz |
80W |
± 2 |
-20 dBc Max. |
| 8100-015 |
EMC applications, MIL-STD 461 RS103 |
200 |
2 – 8 GHz |
3000W Minim. |
± 2 |
0 dBc Max. |
| 8100-016 |
EMC applications, MIL-STD 461 RS103 |
200 |
8 – 18 GHz |
320W Minim. |
± 7,5 |
-6 dBc Max. |
| 8100-017 |
EMC applications, MIL-STD 461 RS103 |
200 |
18 – 26 GHz |
40W Minim. |
± 6 |
-15 dBc Max. |
| 8100-018 |
EMC applications, MIL-STD 461 RS103 |
200 |
26 – 40 GHz |
40W Minim. |
± 6 |
-15 dBc Max. |
| |
Output Impedance |
Input VSWR |
AC Supply |
Supply Frequency Range |
Line Power |
Dimensions |
Weight |
| 8100-057 |
50 Ω |
2:1 Max |
220 to 240 VAC ± 10%, Single Phase |
50/60 Hz |
< 2200 VA |
19 in, 5U Case, 660 mm Deep |
45 kg |
| 8100-058 |
50 Ω |
2:1 Max |
220 to 240 VAC, Single Phase |
50/60 Hz |
< 1500 VA |
19 in, 3U Case, 630 mm Deep |
34 kg |
| 8100-087 |
50 Ω |
2:1 Max |
220 to 240 VAC ± 10%, Single Phase |
50/60 Hz |
< 800 VA |
19 in, 4U Case, 630 mm Deep |
20 kg |
| 8100-094 |
50 Ω |
2:1 Max |
220 to 240 VAC ± 10%, Single Phase |
50/60 Hz |
< 750 VA |
19 in, 4U Case, 630 mm Deep |
33 kg |
| 8000-020 |
50 Ω |
2:1 Max |
100 to 250 VAC, Single Phase |
50/60 Hz |
< 400 VA |
19 in, 3U Case, 440 mm Deep |
13 kg |
| 8100-015 |
50 Ω |
2:1 Max |
220 to 240 VAC ± 10%, Single Phase |
50/60 Hz |
< 3500 VA |
19 in, 5U Case, 660 mm Deep |
48 kg |
| 8100-016 |
50 Ω |
2:1 Max |
220 to 240 VAC ± 10%, Single Phase |
50/60 Hz |
< 1600 VA |
19 in, 3U Case, 610 mm Deep |
33 kg |
| 8100-017 |
50 Ω |
2:1 Max |
220 to 240 VAC ± 10%, Single Phase |
50/60 Hz |
< 750 VA |
19 in, 6U Case, 610 mm Deep |
37 kg |
| 8100-018 |
50 Ω |
2:1 Max |
220 to 240 VAC ± 10%, Single Phase |
50/60 Hz |
< 750 VA |
19 in, 6U Case, 610 mm Deep |
37 kg |
