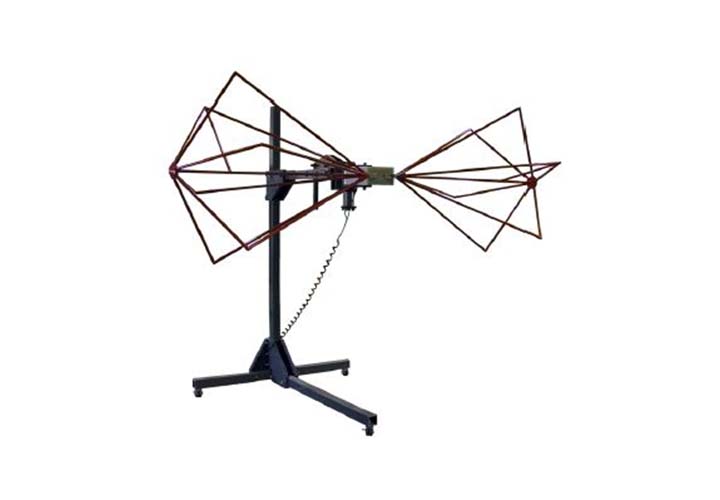

3158 Биконическая антенна (20 МГц - 120 МГц)

Общие сведения

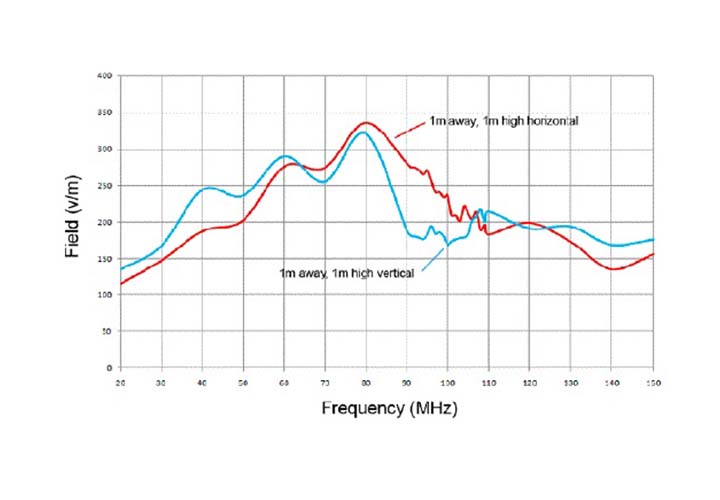

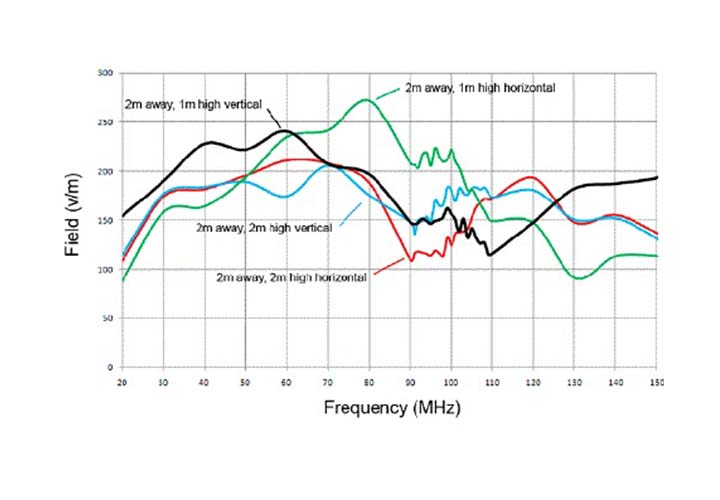

Биконическая антенна, диапазон рабочих частот 20 МГц – 120 МГц. Мощная биконическая антенна, разработанная для тестирования на высокие уровни помехоустойчивости. Высокая мощность - генерирует до 100 В/м над поверхностью покрытой ферритом на дистанции 2м в соответствии с стандартом ISO 11451-2. Конструкция антенны позволяет подавать мощность до 5 кВт, а дополнительные элементы антенны снижают КСВН на низких частотах. Антенна 3158 является аналогом антенны 3109, но рассчитана на более высокую мощность. Оптимальна для генерации более высоких уровней поля в диапазоне частот от 20 МГц до 120 МГц.

Характеристики
Частота минимальная - 20 МГц
Частота максимальная - 120 МГц
Сопротивление (номинал) - 50 Ом
Тип разъема – 7/16 DIN (f)
Мощность допустимая- 5 кВт
Мощность пиковая – 7 кВт
Поляризация антенны – линейная
Тип диаграммы – всенаправленный
КСВН – максимум 5; для большей части диапазона 2
Длина – 114,0 см
Высота – 114,0 см
Ширина - 300,0 см
