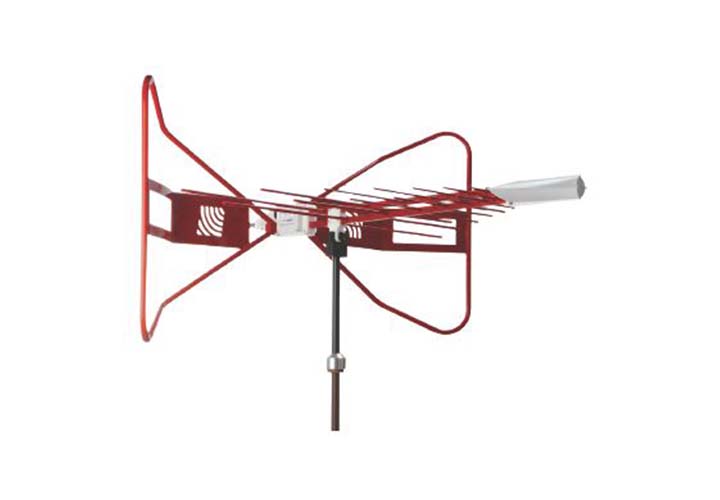

3142E Биконическая логопериодическая антенна (30 МГц - 6 ГГц)

Общие сведения

Гибридная широкополосная антенна с рабочим диапазоном частот 30 МГц – 6 ГГц. Отличное значение КСВН, высокая эффективность и компактные размеры. Оптимальна в качестве излучающей антенны, для измерения параметров излучения и тестирования на помехоустойчивость, при измерениях на соответствие IEC 61000-4-3.

3142E-PВ вариант антенны с предусилителем увеличивающим производительность и чувствительность антенны во всём рабочем диапазон частот.

Характеристики
Частота минимальная – 30 МГц
Частота максимальная - 6 ГГц
Сопротивление (номинал) - 50 Ом
Тип разъема – N (f)
Максимальная непрерывная мощность –
500 Вт (30 МГц – 60 МГц), 1 кВт (60 МГц – 600 МГц), 500 Вт (600 МГц – 1 ГГц), 200 Вт (1 ГГц – 6 ГГц)
Пиковая мощность - 1,3 кВт (60 МГц – 600 МГц)
Поляризация антенны – линейная
Тип диаграммы – направленная
КСВН (среднее значение) – 2
Крепление – Stinger, кронштейн к штативу (1/4” x 20)
Высота – 76,2 см
Глубина - 139,2 см
Ширина - 133,9 см
Вес - 5,7 кг

3142E-PВ вариант антенны с предусилителем увеличивающим производительность и чувствительность антенны во всём рабочем диапазон частот.


Средний коэффициент усиления - до 55 дБ
Неравномерность усиления + 2,5 дБ
Коэффициент шума - 3 дБ (более 200 МГц) и 5 дБ (менее 200 МГц)
КСВН (выходной и входной) - не более 2
Размеры предусилителя (Д/Ш/В) - 3,9см х 8,9см х 3,9см
Вес предусилителя - 0,5 кг
