7605 / 7606 Рамочные антенны (30Гц–100кГц)

Общие сведения

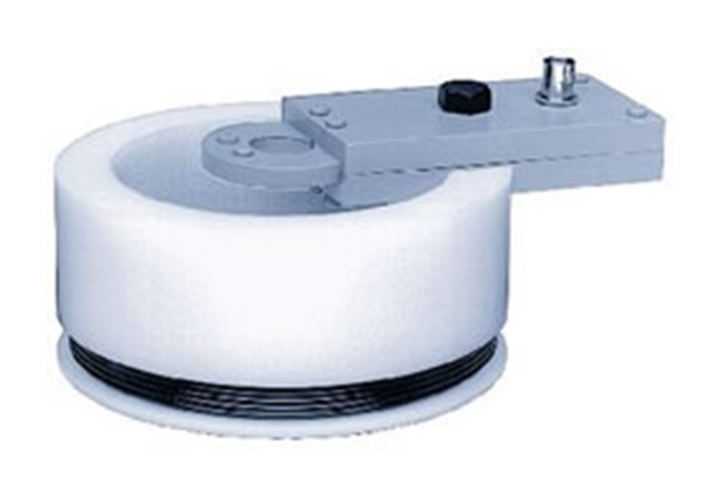

Изготовленные с высокой точностью антенны 7605 (Radiating Loop) и 7606 (Sensing Loop) соответствуют требованиям спецификаций MIL-STD 461G и метода RS101 для MIL-STD 462В. Обе модели используются как часть системы для проверки способности испытуемого оборудования противостоять излучающим магнитным полям.

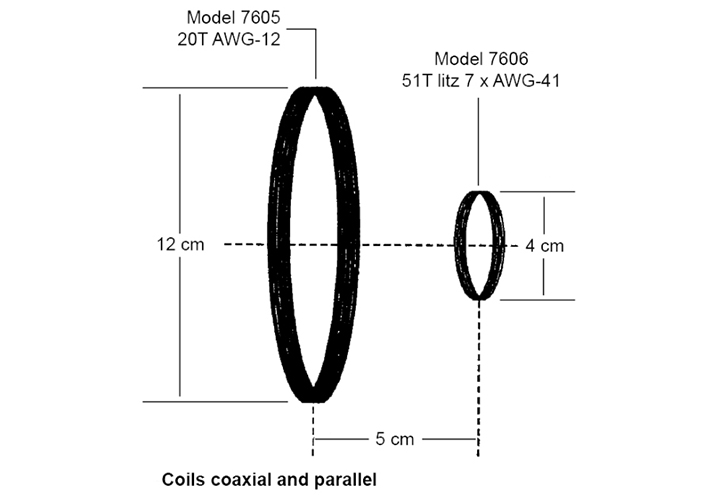

Антенна 7605 представляет собой катушку из 20 витков медной проволоки с эмалированной изоляцией AWG-12 и имеет расстояние 5 см от верхней части петли до центральной точки катушек согласно MIL-STD 462D. Сенсорная петля модели 7606 представляет собой петлевую антенну с электростатическим экранированием диаметром 4 см, имеющую 51 виток 7-жильного провода AWG-41 Litz.

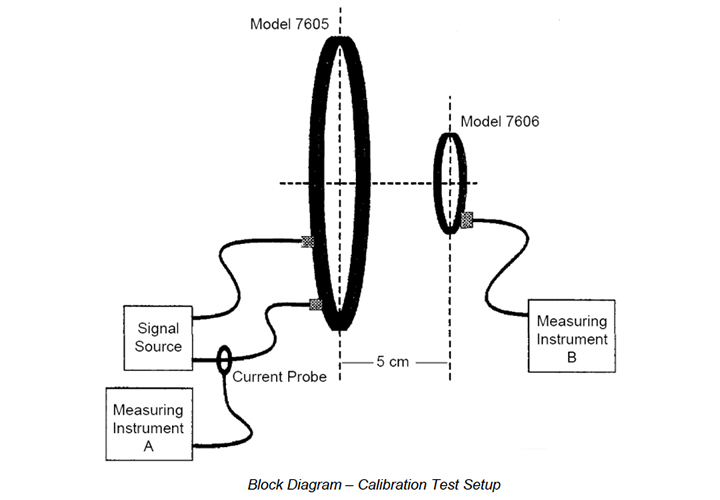

Модель 7605 в настоящее время является рекомендованной антенной для ISO 11452-8 «Дорожные транспортные средства. Методы испытаний компонентов на электрические помехи для узкополосной излучаемой электромагнитной энергии. Часть 8. Иммунные магнитные поля». Модель 7606 используется вместе с моделью 7605 для калибровки модели 7605 и других приборов, используемых в тесте. Таблицу, содержащую коэффициенты пересчета для модели 7606, можно найти в руководстве пользователя.

Характеристики

Частота минимальная – 30 Гц
Частота максимальная – 100 кГц
Сопротивление (номинал) - 50 Ом
Тип разъема – два Banana Jacks (7605) и BNC female (7606)
Поляризация антенны – линейная
Тип диаграммы – всенаправленная
Высота – 5,89 см (7605)
Диаметр антенны - 12,0 см (7605) и 4,0 см (7606)
Вес – 0,2 кг
