7604 Рамочная антенна (20Гц–500кГц)

Общие сведения

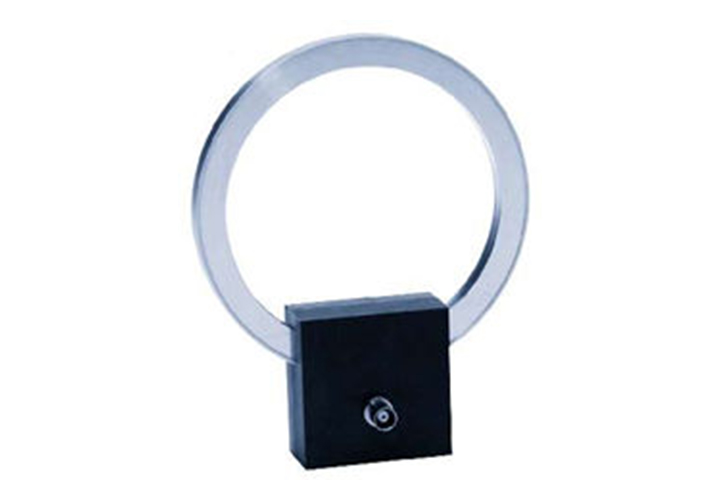

Антенна 7604 представляет собой катушку для измерения магнитного поля. Диаметр антенны 13,3 см, петля из алюминия. Катушка намотана с помощью 36 витков из 7 жильного провода 41 калибра. Эта рамочная антенна может быть индивидуально откалибрована в соответствии с ANSI C63.5. Зная фактические коэффициенты антенны и рабочие характеристики антенны вместо типовых данных, вы сможете более точно измерить напряженность поля в своих тестах. Применяется при тестировании электромагнитной совместимости на соответствие MIL-STD.

Характеристики

Частота минимальная – 20 Гц
Частота максимальная – 500 кГц
Сопротивление (номинал) - 50 Ом
Тип разъема – BNC female
Поляризация антенны – линейная
Тип диаграммы – всенаправленная
Высота – 17,89 см
Ширина - 6,3 см
Длина - 2,8 см
Вес – 0,9 кг

Документация
