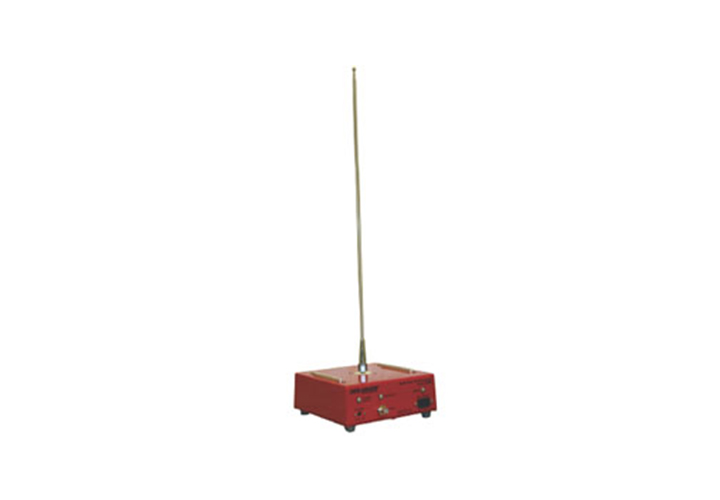

3301C Штыревая антенна (30 Гц - 50 МГц)

Общие сведения

Штыревая антенна, диапазон рабочих частот 30 Гц – 50 МГц. Активная, несимметричная антенна. Элемент антенны из нержавеющей стали регулируется по длине. Встроенный в основание антенны предусилитель. Возможность установки на основание антенны дополнительного металлического экрана (61см х 61см). Возможность работы от аккумуляторов (до 30 часов). Оптимальна при измерениях по стандарту MIL-STD 461F (в комплект входит набор для заземления и ВЧ-кабель).

Характеристики
Рабочая полоса антенны по уровню коэффициента усиления 3дБ от 170 Гц до 30 МГц.
В диапазоне от 250 Гц до 20МГц неравномерность коэффициента усиления антенны не более 1дБ.
Во избежание перегрузки за счёт низкочастотной составляющей нижнюю границу на уровне - 3 дБ можно ограничить частотами 170 Гц, 1,9 кГц, 22 кГц.
Индикатор перегрузки сигнализирует о необходимости подключения внутренних аттенюаторов.
Широкий динамически диапазон до 141 Дб обусловлен тем, что перегрузка не наступает до напряженности поля 0,8 В/м.

Характеристики антенны:


Частота минимальная - 30 Гц
Частота максимальная - 50 МГц
Сопротивление (номинал) - 50 Ом
Тип разъема – BNC (female)
Поляризация антенны - линейная
Тип диаграммы – всенаправленный
Глубина основания – 19,05 см
Высота основания – 8,9 см
Ширина основания – 19,05 см
Высота стержня (низкий диапазон) – 100 см
Высота стержня (верхний диапазон) – 104 см
Вес – 1,4 кг
