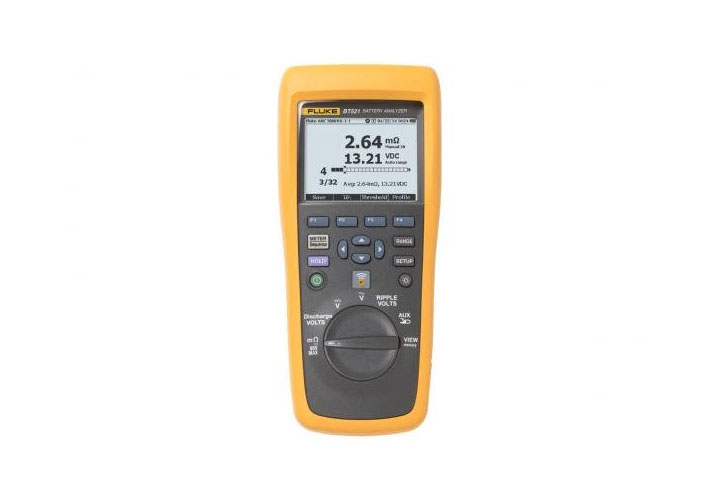

Приборы для проверки батарей Fluke серии 500


Зарегистрирован в ГСИ РК
Регистрационный номер KZ.02.02.06649-2019
Сертификат выдан 30.01.2019
Сертификат действителен до 30.01.2024
Наименование Тестеры батарей
Тип Fluke BT508, BT510, BT520, BT520, BT521
Заказать поверку
Общие сведения

Пониженная сложность измерений, упрощенный рабочий процесс и интуитивно понятный пользовательский интерфейс обеспечивают новый уровень простоты проверки батарей.


  • Идеальный комплект для технического обслуживания, поиска и устранения неисправностей, а также тестирования производительности отдельных стационарных батарей и блоков батарей, используемых в критических задачах аккумуляторного резервирования
  • Интуитивно понятный интерфейс пользователя и защищенная компактная конструкция гарантируют оптимальную производительность, надежность и точность результатов тестирования
  • Широкий спектр функций тестирования батарей — от тестов постоянного напряжения и сопротивления до полного тестирования состояния с использованием автоматизированного тестирования комплектов батарей и интегрированной в тестовый зонд системы измерения температуры

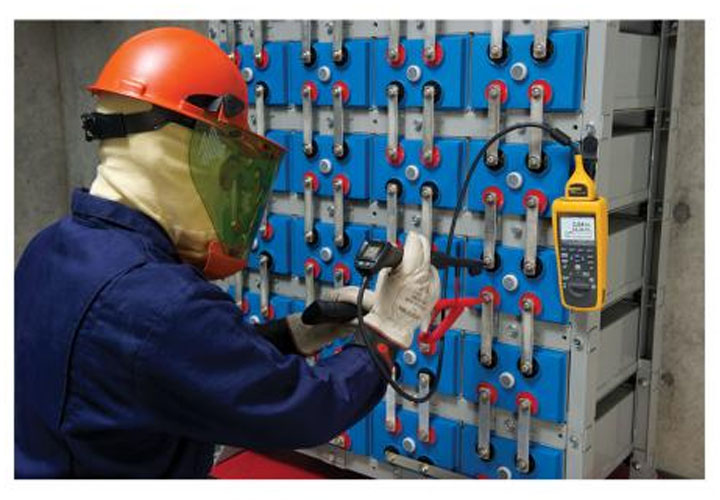

  • Комплект предназначен для измерений параметров стационарных батарей всех типов.

Пороги напряжения и сопротивления


Анализаторы батарей Fluke позволяют быстро и легко определить пороговые значения верхнего и нижнего измерения или диапазоны толерантности. В процессе тестирования измеренные значения автоматически сравниваются с предварительно заданными пороговыми уровнями и подается сигнал ПРОХОЖДЕНИЕ, ОТКАЗ или ПРЕДУПРЕЖДЕНИЕ после каждого измерения. Можно сохранить не более 10 наборов пороговых значений. Индикация пороговых значений основана на следующих критериях:


Напряжение Сопротивление
>Нижнего порога напряжения <Нижнего порога напряжения <Эталона >Эталона и <Эталона × (1 + порог предупреждения в %) >Эталона × (1 + порог непрохождения в %)
Прохождение Непрохождение Прохождение Предупреждение Непрохождение

Программное обеспечение Fluke для управления батареями


Программное обеспечение Fluke для управления батареями позволяет легко и быстро импортировать данные из анализатора батареи на ПК. Данные измерения и информация профиля батареи сохраняются и помещаются в архив c помощью программы управления и могут использоваться для сравнения результатов, изучения показаний проводимости и сопротивления и анализа динамики. Все данные измерений, профиль батареи и результаты анализов можно использовать для облегчения создания отчетов.


  • Быстрый просмотр сохраненных показаний
  • Управление профилями
  • Гистограмма блока батарей с заданными пользователем пороговыми значениями
  • Изменение характеристик батарей со временем
  • Несколько циклов разряда напряжения
  • Быстрое создание отчетов
  • Обновление микрокода анализатора батарей Fluke
  • Переключение результатов измерения между показаниями проводимости и сопротивления

Мобильное приложение Fluke Battery Analyzer


Прибор BT521 поддерживает беспроводное соединение, используемое для загрузки данных и дистанционного отображения при измерении через специальное мобильное приложение Fluke Battery Analyzer (Примечание. Fluke BT521 в настоящее время не совместим с Fluke Connect). При помощи мобильного приложения Fluke Battery Analyzer можно:


  • Просматривать профиль
  • Просматривать результаты тестирования в последовательном режиме
  • Пересылать по электронной почте данные тестирования в последовательном режиме

Основные особенности Fluke BT510:


  • Напряжение батареи — во время измерения внутреннего сопротивления прибор также измеряет напряжение тестируемой батареи
  • Напряжение при разрядке — режим разрядки собирает данные по напряжению каждой батареи несколько раз при определенном интервале в ходе разрядки или теста на нагрузку. Пользователи могут подсчитать, сколько времени необходимо батарее, чтобы сбросить заряд до отключения, и использовать это время для определения потери мощности данной батареи
  • Измерение пульсирующего напряжения — прибор измеряет нежелательную составляющую остаточного переменного тока выпрямленного напряжения в схемах зарядки постоянного тока и инвертированных схемах. Дает пользователям возможность проверять составляющие переменного тока в схемах зарядки постоянного тока и находить одну из основных причин ухудшения состояния батареи
  • Режим измерительного прибора и последовательный режим — режим измерительного прибора используется для быстрого тестирования или для обнаружения неисправностей. В этом режиме вы можете сохранять и просматривать показания во временной последовательности. Последовательный режим предназначен для задач технического обслуживания с несколькими энергосистемами и блоками батарей. До начала выполнения задачи пользователи могут настроить профиль под выполнение определенной задачи систематизации данных и предоставления отчета
  • Пороговые значения и предупреждение — пользователи могут настроить до 10 комплектов пороговых значений и получать индикацию прохождения/непрохождения/предупреждения после каждого измерения
  • Тестирование сопротивления межэлементной прокладки и обработка данных — измеряет сопротивление межэлементных соединений между батареями в комплекте.
  • Автоудержание — когда включена функция автоудержания, показания регистрируются, сохраняя стабильность на 1 секунду. Замороженное показание сбрасывается, когда начинается новое измерение
  • Автосохранение — когда включено автосохранение, измеренные значения сохраняются во внутренней памяти автоматически после регистрации показания с помощью автоудержания
  • Программное обеспечение Fluke для управления батареями — упрощает импорт данных с прибора в ПК. Результаты измерений и информация профиля батареи сохраняются и помещаются в архив c помощью программы управления и могут использоваться для сравнения результатов и анализа трендов. Все данные измерений, профиль батареи и результаты анализов можно использовать для облегчения создания отчетов
  • Подробная регистрация — все измеренные значения автоматически сохраняются в процессе тестирования и могут быть вызваны для анализа на объекте до выгрузки
  • Оптимизированный интерфейс пользователя — быстрая пошаговая настройка помогает всегда регистрировать нужные данные
  • Ресурс батареи — литий-ионный аккумулятор 7,4 В, 3000 мА·ч обеспечивает более восьми часов непрерывной работы.
  • USB-порт — для быстрой загрузки данных в поставляемое программное обеспечение для анализа данных и управления отчетами.
  • Самый высокий рейтинг безопасности в отрасли — номинал CAT III 600 В, макс. 1000 В пост. тока для безопасности измерений любых систем аккумуляторного питания.

Основные особенности Fluke BT520: (предназначен для измерения батарей в шкафах и труднодоступных местах)


  • Все вышеперечисленное, а также:
  • Интеллектуальный тестовый зонд BTL20 в комплекте, с длинным и коротким удлинителем, встроенным ЖК-дисплеем и динамиком для визуальной и звуковой обратной связи
  • Интеллектуальный тестовый зонд BTL20ANG в комплекте, с длинным и коротким удлинителем и загнутыми наконечниками (без датчика температуры)
  • Большая мягкая сумка

Основные особенности Fluke BT521: (предназначен для пользователей, которым нужны встроенные измерения температуры)


  • Все вышеперечисленное*, а также:

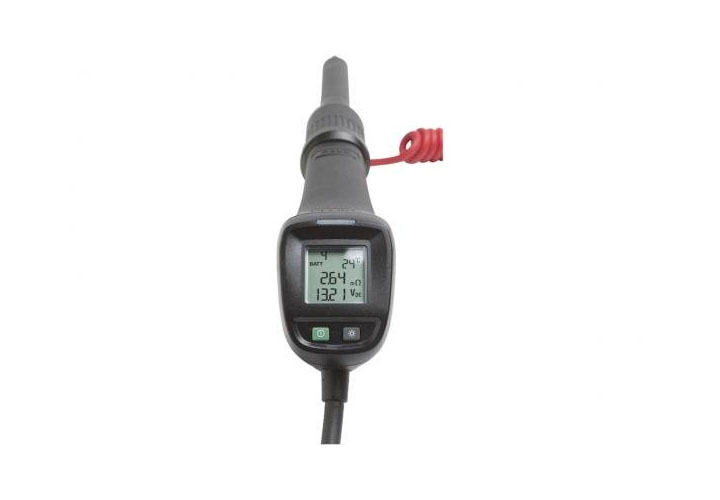

  • Интеллектуальный тестовый зонд BTL21 с длинным и коротким удлинителем, встроенным ЖК-дисплеем и динамиком для визуальной и звуковой обратной связи, а также интегрированным инфракрасным датчиком температуры для измерений температуры на отрицательном полюсе батареи при каждом тесте
  • Интеллектуальный тестовый зонд BTL20ANG в комплекте, с длинным и коротким удлинителем и загнутыми наконечниками (без датчика температуры)
  • Возможность беспроводной связи с мобильным приложением Fluke Battery Analyzer (Fluke BA Mobile)*
    • Просмотр профиля и соответствующих результатов тестирования, полученных от анализатора батарей
    • Отправка профиля и результатов тестирования по электронной почте в формате .csv

*Зонд BTL20 не входит в комплект поставки прибора Fluke BT-521
*На данный момент это приложение несовместимо с приложением Fluke Connect®

Функции

Идеальный комплект для технического обслуживания, поиска и устранения неисправностей, а также тестирования производительности отдельных стационарных батарей и блоков батарей, используемых в критических задачах аккумуляторного резервирования


  • Основные измерения — внутреннее сопротивление батареи, постоянное и переменное напряжение, постоянный и переменный ток, напряжение пульсаций, частота и температура батареи.
  • Режим последовательных измерений — комплекты батарей тестируются в автоматическом или ручном режиме последовательных измерений с автоматическим сохранением результатов, таких как напряжение, сопротивление и температура (с использованием интеллектуального измерительного пробника BTL21), что исключает операцию нажатия кнопки при сохранении каждого измерения.
  • Подробная регистрация — все измеренные значения автоматически сохраняются в процессе тестирования и могут быть вызваны для анализа на объекте до выгрузки.
Характеристики
Диапазон Разрешение Погрешность BT510 BT520 BT520ANG BT521 BT521ANG
Сопротивление батареи/сопротивление прокладки1 3 мОм 0,001 мОм 1 % + 8
1 % + 68
30 мОм 0,01 мОм 0,8 % + 6
0,8 % + 12
300 мОм 0,1 мОм 0,8 % + 6
3000 мОм 1 мОм 0,8 % + 6
VDC (напряжение пост. тока) 6 В 0,001 В 0,09 % + 5
60 В 0,01 В 0,09 % + 5
600 В 0,1 В 0,09 % + 5
1000 В 1 В 0,09 % + 5
Напряжение перем. тока (от 45 до 500 Гц с фильтром 800 Гц) 600 В 0,1 В 2 % + 10
Частота (отображается в В пер. тока и А пер. тока)2 500 Гц 0,1 Гц 0,5 % + 8
Пульсация напряжения перем. тока (макс. 20 кГц) 600 мВ 0,1 мВ 3 % + 20
6000 мВ 1 мВ 3 % + 10
Пост./перем. ток (с аксессуаром Fluke i410) 400 A 1 A 3,5 % + 2
Температура от 0 °C до 60 °C 1 °C 2 °C (4 °F)
Режим измерения 999 записей для каждой позиции измерения с меткой времени
Последовательный режим До 100 профилей и 100 шаблонов профилей (в каждом профиле хранится до 450 батарей) с меткой времени
1. Измерение основано на методе проникновения сигналов переменного тока. Проникающий сигнал источника составляет <100 мA, 1 кГц.
2. Порог срабатывания, В перем. тока: 10 мВ; перем. ток: 10 А
Режимы измерений BT510 BT520 BT521
Сопротивление (мОм)
Напряжение батареи
Напряжение пост. тока
Переменное напряжение и частота (Гц)
Напряжение пульсаций
Температура отрицательной клеммы аккумуляторной батареи (с использованием пробника с прямым наконечником BTL21)
Постоянный и переменный ток (и частота)
Режим мультиметра
Последовательный режим
Режим измерения разряда
Автоматическое сохранение измерений
Беспроводная связь
Просмотр памяти
Общие характеристики. Анализатор батарей
Габариты (В x Ш x Г) 22 × 10,3 × 5,8 см (9 × 4 × 2 дюйма)
Масса 850 г (1,9 фунта)
Размер экрана 7,7 × 5,6 см (3 × 2,2 дюйма)
Интерфейс mini-USB
Гарантийный срок 3 года
Общие характеристики. Зонд BTL20ANG загнутыми наконечниками
Зонд с длинным загнутым наконечником (общая длина) 242,2 см (95,38 дюйма)
Зонд с коротким загнутым наконечником (общая длина) 216,8 см (85,38 дюйма)
Длина кабеля (нерастянутая спираль) 10,1 см (4 дюйма)
Максимальная длина кабеля (растянутая спираль) 109,2 см (43 дюйма)
Загнутый наконечник зонда BTL20ANG 20 градусов относительно горизонтали
Характеристики среды
Рабочая температура от 0 °C до 40 °C
Температура хранения от −20 °C до 50 °C
Температура зарядки литий-ионного аккумулятора от 0 °C до 40 °C
Рабочая влажность Без конденсации (10 °C)
ОВ до 80 % включительно (при темп. от 10 до 30 °C)
ОВ до 75 % включительно (при темп. от 30 до 40 °C)
Рабочая высота до 2000 м над уровнем моря
Высота над уровнем моря при хранении до 12 000 м над уровнем моря
Степень защиты IP IP40
Радио FCC класс A
Требования по вибрации MIL-PRF-28800F: Класс 2
Требования к испытанию на падение 1 м
Температурные коэффициенты Добавьте 0,1 × нормированная погрешность для каждого градуса Цельсия выше 28 °C или ниже 18 °C
Соответствие стандартам безопасности 600 В CAT III
Электромагнитная совместимость МЭК 61326
Правила ROHS Китай, Европа
Класс защиты 2 Степень загрязнения II
Соответствие батареи UN38.3
UL2054
IEC62133
2G согласно МЭК 68-2-26, 25G согл. МЭК 68-2-29
Модели и принадлежности
Fluke BT521

Усовершенствованный анализатор батарей Fluke BT521


Включает:


  • Анализатор батарей
  • 4-проводниковый измерительный контакт (комплект)
  • Базовые измерительные провода BTL10 (комплект)
  • Измерительные провода TL175 TwistGuard™ с переходником
  • Интеллектуальный тестовый зонд BTL21 в комплекте, с удлинителем и датчиком температуры
  • Токовые клещи переменного и постоянного тока i410
  • Литий-ионный аккумулятор BP500
  • Зарядное устройство переменного тока BC500
  • Кабель mini-USB
  • Наплечный ремень
  • Поясной ремень
  • Ремешок на магнитной подвеске
  • Программное обеспечение FlukeView® для управления батареями
  • Мягкая сумка для переноски
  • Запасные предохранители (2)
  • Ярлыки для батарей
  • Калибровочный резистор нулевого сопротивления
Fluke BT520

Анализатор батарей Fluke BT520


Включает:


  • Анализатор батарей
  • 4-проводниковый измерительный контакт (комплект)
  • Базовые измерительные провода BTL10 (комплект)
  • Измерительные провода TL175 TwistGuard™ с переходником
  • Интеллектуальный тестовый зонд BTL20 в комплекте, с удлинителем (без датчика температуры)
  • Литий-ионный аккумулятор BP500
  • Зарядное устройство переменного тока BC500
  • Кабель mini-USB
  • Наплечный ремень
  • Поясной ремень
  • Ремешок на магнитной подвеске
  • Программное обеспечение FlukeView® для управления батареями
  • Мягкая сумка для переноски
  • Запасные предохранители (2)
  • Ярлыки для батарей
  • Калибровочный резистор нулевого сопротивления
Fluke BT510

Анализатор батарей Fluke BT510


Включает:


  • Анализатор батарей
  • 4-проводниковый измерительный контакт (комплект)
  • Базовые измерительные провода BTL10 (комплект)
  • Измерительные провода TL175 TwistGuard™ с переходником
  • Литий-ионный аккумулятор BP500
  • Зарядное устройство переменного тока BC500
  • Кабель mini-USB
  • Наплечный ремень
  • Поясной ремень
  • Ремешок на магнитной подвеске
  • Программное обеспечение FlukeView® для управления батареями
  • Мягкая сумка для переноски
  • Запасные предохранители (2)
  • Калибровочный резистор нулевого сопротивления
Fluke BT521ANG

Усовершенствованный анализатор батарей Fluke BT521ANG


Включает:


  • Анализатор батарей
  • 4-проводниковый измерительный контакт (комплект)
  • Базовые измерительные провода BTL10 (комплект)
  • Измерительные провода TL175 TwistGuard™ с переходником
  • Интеллектуальный тестовый зонд BTL20ANG в комплекте, с удлинителем и загнутыми наконечниками (без датчика температуры)
  • Интеллектуальный тестовый зонд BTL21 в комплекте, с удлинителем и датчиком температуры
  • Токовые клещи переменного и постоянного тока i410
  • Литий-ионный аккумулятор BP500
  • Зарядное устройство переменного тока BC500
  • Кабель mini-USB
  • Наплечный ремень
  • Поясной ремень
  • Ремешок на магнитной подвеске
  • Программное обеспечение FlukeView® для управления батареями
  • Мягкая сумка для переноски
  • Запасные предохранители (2)
  • Ярлыки для батарей
  • Калибровочный резистор нулевого сопротивления
Fluke BT520ANG

Анализатор батарей Fluke BT520ANG


Включает:


  • Анализатор батарей
  • 4-проводниковый измерительный контакт (комплект)
  • Базовые измерительные провода BTL10 (комплект)
  • Измерительные провода TL175 TwistGuard™ с переходником
  • Интеллектуальный тестовый зонд BTL20ANG в комплекте, с удлинителем и загнутыми наконечниками (без датчика температуры)
  • Интеллектуальный тестовый зонд BTL20 в комплекте, с удлинителем (без датчика температуры)
  • Литий-ионный аккумулятор BP500
  • Зарядное устройство переменного тока BC500
  • Кабель mini-USB
  • Наплечный ремень
  • Поясной ремень
  • Ремешок на магнитной подвеске
  • Программное обеспечение FlukeView® для управления батареями
  • Мягкая сумка для переноски
  • Запасные предохранители (2)
  • Ярлыки для батарей
  • Калибровочный резистор нулевого сопротивления
