- Общие сведения

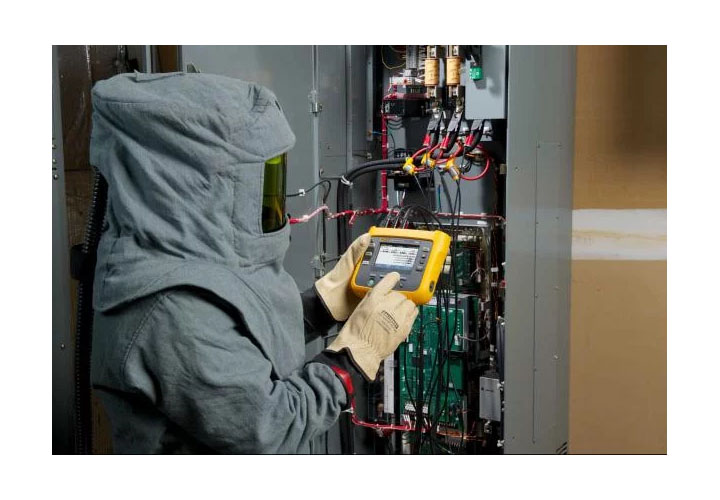

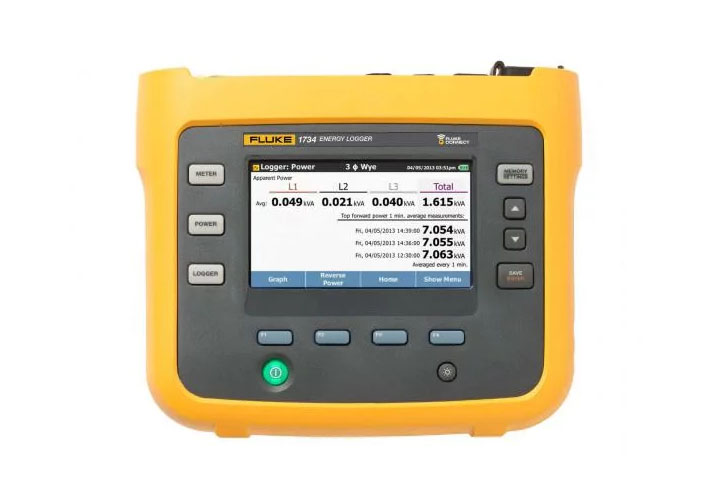

Трехфазные регистраторы качества электроэнергии Fluke 1732 и 1734 позволяют легко обнаружить источники потерь электроэнергии. Определяйте, когда и где на вашем объекте потребляется энергия – от технологических входов до отдельных цепей. Удаленный доступ и обмен данными с вашей бригадой осуществляется через приложение Fluke Connect®, так что вы можете оставаться на безопасном рабочем расстоянии и принимать важные решения в режиме реального времени. Это снижает необходимость в использовании защитных средств, а также в посещении объекта и контроле.
Профилирование энергопотребления на всех участках объекта позволяет выявить возможности для экономии электроэнергии, а также предоставляет необходимые для этого данные. Новый пакет ПО Energy Analyze позволяет сравнивать несколько точек данных во времени и создавать полную картину энергопотребления, что является первым шагом к сокращению расходов на электроэнергию.
- Функции
- Основные измерения: Автоматическое получение и регистрация значений напряжения, силы тока, мощности, коэффициента мощности, потребляемой электроэнергии и связанных с ними параметров
- Совместимость с Fluke Connect®: Просмотр данных локально на приборе или через мобильное приложение Fluke Connect и программное обеспечение для настольного компьютера или через инфраструктуру WiFi предприятия
- Удобная подача питания на прибор: Питание прибора непосредственно от измеряемой цепи
- Наивысший рейтинг безопасности в отрасли: Соответствует стандартам безопасности 600 В CAT IV/1000 В CAT III для использования на технологическом входе и на более низких уровнях
- Измерение параметров всех трех фаз: С 3 гибкими токоизмерительными датчиками в комплекте
- Подробная регистрация: В приборах можно сохранять более 20 отдельных сеансов регистрации. Фактически все измеренные значения регистрируются автоматически, так что вы не потеряете тенденции измерения. Их даже можно изучать во время сеансов регистрации и перед загрузкой для анализа в режиме реального времени
- Оптимизированный пользовательский интерфейс: Быстрая, управляемая графическая настройка позволяет получить нужные данные в любое время, а интеллектуальные функции проверки позволяют проверить правильность соединений, делая работу пользователя более надежной
- Яркий цветной сенсорный экран: Выполнение удобного в полевых условиях анализа, а также проверок данных с полным графическим отображением
- Оптимизированный пользовательский интерфейс: Получайте точные данные каждый раз при помощи быстрых управляемых графических настроек, будьте уверены в правильности соединений благодаря функции интеллектуальной проверки
- Полная настройка в «полевых условиях на передней панели или в приложении Fluke Connect: Нет необходимости возвращаться в мастерскую для загрузки и установки или нести компьютер к электрическому шкафу
- Полностью интегрированная регистрация: Подключите другие устройства Fluke Connect к Fluke 1734 для одновременной регистрации двух других параметров измерения — поддерживаются практически любые параметры, доступные на беспроводном цифровом мультиметре или модуле Fluke Connect*

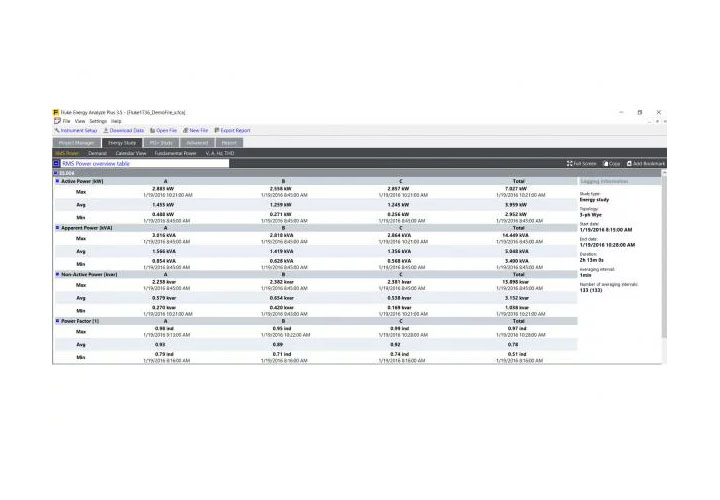

- Прикладное программное обеспечение Energy Analyze Plus: Загрузите это приложение и при помощи наших автоматически генерируемых отчетов анализируйте все характеристики энергопотребления
*В некоторых странах отдельные модели недоступны. Проверьте у местного представителя компании Fluke.
- Характеристики
| Характеристики |
| Погрешность |
| Параметр |
Диапазон |
Разрешение |
Собственная погрешность при эталонных условиях (% от показания +% полной шкалы) |
| Напряжение |
1000 В |
0,1 В |
±(0,2% + 0,01%) |
| Ток: прямой ввод |
i17xx-flex 1500 12" |
150А |
0,1 А |
±(1% + 0,02%) |
| 1500 А |
1 А |
±(1% + 0,02%) |
| i17xx-flex 3000 24" |
300 А |
1 А |
±(1% + 0,03%) |
| 3000 А |
10 А |
±(1% + 0,03%) |
| i17xx-flex 6000 36" |
600 А |
1 А |
±(1,5% + 0,03%) |
| 6000 А |
10 А |
±(1,5% + 0,03%) |
| i40s-EL clamp |
4 A |
1 мА |
±(0,7% + 0,02%) |
| 40 А |
10 мА |
±(0,7% + 0,02%) |
| Частота |
От 42,5 до 69 Гц |
0,01 В |
±(0,1%) |
| Вспомогательный вход |
±10 В постоянного тока |
0,1 мВ |
±(0,2% + 0,02%) |
| Мин./макс. напряжение |
1000 В |
0,1 В |
±(1% + 0,1%) |
| Ток мин./макс. |
Зависит от принадлежности |
Зависит от принадлежности |
±(5% + 0,2%) |
| Общее гармоническое искажение (THD) напряжения |
1000% |
0,1% |
±0,5 |
| Общее гармоническое искажение (THD) силы тока |
1000% |
0,1% |
±0,5 |
|
| Собственная неопределенность ±(% от показания + % диапазона)¹ |
| Параметр |
Величина влияния |
iFlex1500-12 |
iFlex3000-24 |
iFlex6000-36 |
i40S-EL |
| 150 А / 1500 А |
300 А / 3000 А |
600 А / 6000 А |
4 А / 40 А |
| Активная мощность P |
PF ≥ 0,99 |
1,2% + 0,005% |
1,2% + 0,0075% |
1,7% + 0,0075% |
1,2% + 0,005% |
| Активная энергия Ea |
PF ≥ 0,99 |
1,2% + 0,005% |
1,2% + 0,0075% |
1,7% + 0,0075% |
1,2% + 0,005% |
| Полная мощность S |
0 ≤ PF ≤ 1 |
1,2% + 0,005% |
1,2% + 0,0075% |
1,7% + 0,0075% |
1,2% + 0,005% |
| Полная энергия Eap |
0 ≤ PF ≤ 1 |
1,2% + 0,005% |
1,2% + 0,0075% |
1,7% + 0,0075% |
1,2% + 0,005% |
| Реактивная мощность Q |
0 ≤ PF ≤ 1 |
2,5% от измеренной полной мощности |
| Реактивная энергия Er |
0 ≤ PF ≤ 1 |
2,5% от измеренной полной мощности |
| Коэффициент мощности PF |
— |
±0,025 |
| Коэффициент сдвига мощности |
— |
±0,025 |
| DBF/cosϕ |
— |
±0,025 |
| Дополнительная неопределенность в % диапазона¹ |
В P-N>250 В |
0,015% |
0,0225% |
0,0225% |
0,015% |
¹Диапазон = 1000 В x Iдиапазон Эталонные условия:
- Окружающие условия: 23 °C ±5 °C, прибор работает не менее 30 минут, отсутствие внешних электрических/магнитных полей, относительная влажность <65%
- Условия на входе: Cosϕ/PF=1, синусоидальный сигнал f = 50/60 Гц, электропитание 120/230 В ± 10%.
- Характеристики силы тока и мощности:Входное напряжение 1 фаза: 120/230 В или 3 фазы схема «звезда/треугольник»: 230/400 В Входной ток: I > 10% от Iдиапазон
- Первичный проводник с клещами или пояс Роговского в центральном положении
- Температурный коэффициент: Добавьте 0,1 x нормативную точность на каждый градус Цельсия выше 28 °C или ниже 18 °C
|
| Электрические характеристики |
| Питание |
| Диапазон напряжения: |
от 100 В до 500 В с использованием входной предохранительной втулки при питании от цепи измерения |
| от 100 до 240 В при использовании стандартного шнура питания (IEC 60320 C7) |
| Потребляемая мощность |
Максимум 50 ВА (макс. 15 ВА при питании через ввод IEC 60320) |
| КПД |
≥ 68,2% (в соответствии с правилами энергосбережения) |
| Макс. потребление без нагрузки |
< 0,3 Вт только при питании через ввод IEC 60320 |
| Частота питающей сети |
50/60 Гц ± 15% |
| Батарея |
Литий-ионная 3,7 В, 9,25 Вт-ч, заменяется пользователем |
| Время работы от аккумулятора |
Четыре часа в стандартном режиме работы, до 5,5 часов в режиме энергосбережения |
| Время зарядки |
< 6 часов |
| Сбор данных |
| Разрешение |
16-битная синхронная выборка |
| Частота получения данных |
10,24 кГц на 50/60 Гц, синхронизируется с частотой сети |
| Частота входного сигнала |
50/60 Гц (от 42,5 до 69 Гц) |
| Типы цепей |
1-φ, 1-φ IT, расщепленная фаза, 3-φ дельта, 3-φ соединение звездой, 3-φ соединение звездой IT, 3-φ соединение звездой сбалансированное, 3-φ метод Арона/Блонделя (2-элементная дельта), 3-φ соединение «открытым треугольником», только токи (изучение нагрузок) |
| Объем памяти |
Внутренняя флэш-память (не заменяемая пользователем) |
| Объем памяти |
Обычно 10 сеансов регистрации длительностью 8 недель с 1-минутным интервалом и 500 событий¹ |
| ¹Количество возможных сеансов записи и период записи зависят от требований пользователя. |
| Базовый интервал |
| Измеренные параметры |
Напряжение, ток, вспом., частота, THD В, THD А, мощность, коэффициент мощности, фундаментальная мощность, DPF, энергия |
| Интервал усреднения |
По выбору пользователя: 1 сек, 5 сек, 10 сек, 30 сек, 1 мин, 5 мин, 10 мин, 15 мин, 30 мин |
| Мин./макс. значения времени усреднения |
Напряжение, сила тока: среднеквадратичное значение полного цикла обновляется каждые полцикла Вспом. питание: 200 мс |
| Интервал потребления (режим измерителя энергии) |
| Измеренные параметры |
Энергия (Втч, варч, ВАч), коэффициент мощности, максимальная нагрузка, стоимость энергии |
| Интервал |
По выбору пользователя: 5 минут, 10 минут, 15 минут, 20 минут, 30 минут, выкл |
| Соответствие стандартам |
| Питание |
IEEE 1459 |
| Интерфейсы |
| USB-A |
Передача файла через USB-накопитель, обновление прошивки Макс. ток: 120 мА |
| WiFi |
Передача файлов и дистанционное управление посредством прямого подключения или инфраструктуры WiFi |
| Bluetooth |
Считывание вспомогательных данных измерений с модулей Fluke Connect® серии 3000 (необходима модель 1734 или 1732 с обновлением) |
| USB-mini |
Загрузка данных с устройства на ПК |
| Входы напряжения |
| Число входов |
4 (3 фазы и нейтраль) |
| Максимальное входное напряжение |
1000 Вrms, CF 1,7 |
| Полное входное сопротивление |
10 МОм |
| Полоса пропускания (-3 дБ) |
42,5 Гц – 3,5 кГц |
| Масштабирование |
1:1 и переменное |
| Категория измерения |
1000 В CAT III/600 В CAT IV |
| Входы тока |
| Число входов |
3, режим выбирается автоматически для подключенного датчика |
| Входное напряжение |
Вход на зажиме: 500 мВ (среднекв. знач.)/50 мВ (среднекв. знач.), CF 2,8 |
| Вход пояса Роговского |
150 мВ (среднекв. знач.) / 15 мВ (среднекв. знач.) при 50 Гц, 180 мВ (среднекв. знач.) / 18 мВ (среднекв. знач.) при 60 Гц; CF 4; все при номинальном диапазоне щупа |
| Диапазон |
От 1 А до 150 А / от 10 А до 1500 А с тонким гибким датчиком тока, i17XX-flex1500 12 дюймов |
| От 3 А до 300 А / от 30 А до 3000 А с тонким гибким датчиком тока, i17XX-flex3000 24 дюймов |
| От 6 А до 600 А / от 60 А до 6000 А с тонким гибким датчиком тока, i17XX-flex6000 36 дюймов |
| От 40 мА до 4 А / от 0,4 А до 40 А с клещами 40 А i40s-EL |
| Полоса пропускания (-3 дБ) |
42,5 Гц – 3,5 кГц |
| Масштабирование |
1:1 и переменное |
| Вспомогательные входы |
| Число входов |
="2" |
| Диапазон входного сигнала |
от 0 до ±10 В постоянного тока, 1 показание/с |
| Коэффициент масштабирования (доступен с 2014) |
Формат: mx + b (усиление и смещение), задается пользователем |
| Отображаемые единицы (доступны с 2014) |
Настраиваемые пользователем (7 символов, например, °C, ф./кв. д. или м/с) |
| Беспроводное соединение |
| Число входов |
="2" |
| Поддерживаемые модули |
Fluke Connect® серии 3000 |
| Сбор данных |
1 показание/с |
| Характеристики условий эксплуатации |
| Диапазон рабочих температур |
от –10 до +50 °C (от 14 до 122 °F) |
| Температура хранения |
от –20 °C до +60 °C (от –4 °F до 140 °F), с батареей: от –20 °C до +50 °C (от –4 °F до 122 °F) |
| Допустимая влажность при работе |
от 10 °C до 30 °C (от 50 °F до 86 °F) макс. 95% отн. влажн. |
| от 30 °C до 40 °C (от 86 °F до 104 °F) макс. 75% отн. влажн. |
| от 40 °C до 50 °C (от 104 °F до 122 °F) макс. 45% отн. влажн. |
| Высота над уровнем моря при эксплуатации |
До 2000 м (до 4000 м со снижением рейтинга до 1000 В CAT II / 600 В CAT III / 300 В CAT IV) |
| Высота над уровнем моря при хранении |
12 000 м |
| Корпус |
IP50 согласно EN60529 |
| Вибрация. |
MIL-T-28800E, тип 3, класс III, тип B |
| Безопасность |
IEC 61010-1 |
| Сетевой вход IEC: Категория перенапряжения II, Степень загрязнения 2 |
| Клеммы напряжения: Категория перенапряжения IV, степень загрязнения 2 |
| IEC 61010-2-031: CAT IV 600 В / CAT III 1000 В |
| Электромагнитная совместимость |
EN 61326-1: Промышленный CISPR 11: группа 1, класс A |
| Корея (KCC): оборудование класса А (промышленное передающее оборудование и оборудование для связи) |
| USA (FCC): 47 CFR 15 подраздел B. Настоящий прибор освобождается от лицензирования согласно пункту 15.103 |
| Температурный коэффициент |
0,1 x спецификация погрешности/°C |
| Общие характеристики |
| Цветной ЖК-дисплей |
4,3-дюймовый TFT с активной матрицей, 480 x 272 пикселей, сенсорная панель |
| Гарантия |
Прибор и блок питания: Два года (не распространяется на батарею) |
| Аксессуары: один год |
| Цикл калибровки: два года |
| Размеры |
Прибор: 19,8 x 16,7 x 5,5 см (7,8 x 6,6 x 2,2 дюйма) |
| Источник питания: 13,0 x 13,0 x 4,5 см (5,1 x 5,1 x 1,8 дюйма) |
| Прибор с подключенным источником питания: 19,8 x 16,7 x 9 см (7,8 x 6,6 x 3,5 дюйма) |
| Масса |
Прибор: 1,1 кг (2,5 фунта) |
| Источник питания: 400 г (0,9 фунта) |
| Защита от несанкционированного вскрытия |
Слот для замка Kensington |
| Характеристики гибкого датчика тока i17xx-flex 1500 12 дюймов |
| Диапазон измерения |
от 1 до 150 А переменного тока / от 10 до 1500 А переменного тока |
| Допустимый ток |
100 кА (50/60 Гц) |
| Собственная ошибка при эталонных условиях* |
± 0,7 % от показаний |
| Погрешность 173x + iFlex |
±(1% от показаний + 0,02% от диапазона) |
| Температурный коэффициент в диапазоне рабочей температуры |
0,05% показаний/°C 0,09% показаний/°F |
| Рабочее напряжение |
1000 В CAT III, 600 В CAT IV |
| Длина кабеля щупа |
305 мм (12 дюймов) |
| Диаметр кабеля щупа |
7,5 мм (0,3 дюйма) |
| Минимальный радиус изгиба |
38 мм (1,5 дюйма) |
| Длина кабеля выходного сигнала |
2 м (6,6 футов) |
| Масса |
115 г |
| Материал кабеля щупа |
TPR |
| Материал муфты |
POM + ABS/PC |
| Выходной кабель |
TPR/PVC |
| Диапазон рабочих температур |
от –20 °C до +70 °C (от –4 °F до 158 °F) температура проверяемого проводника не должна превышать 80 °C (176 °F) |
| Температура, в нерабочем состоянии |
от –40 °C до +80 °C (от –40 °F до 176 °F) |
| Относительная влажность, эксплуатация |
от 15% до 85% без конденсации |
| Степень защиты |
IEC 60529:IP50 |
| Гарантия |
Один год |
* Эталонные условия:
- Окружающая среда: 23 °C ± 5 °C, отсутствие внешнего электрического/магнитного поля, относительная влажность 65 %
- Основной проводник в центральном положении
|
- Модели и принадлежности
Какой трехфазный регистратор подходит именно вам?
|
Трехфазные регистраторы качества электроэнергии |
Трехфазные регистраторы потребляемой мощности |
| Функции |
Регистратор качества электроэнергии 1732 |
Регистратор качества электроэнергии 1734 |
Регистратор энергии 1736 |
Регистратор энергии с расширенными функциями 1738 |
| Исследование нагрузок |
• |
• |
• |
• |
| Оценки характеристик энергоснабжения |
• |
• |
• |
• |
| Измерение тока нейтрали (четыре канала для тока) |
|
|
• |
• |
| Измерения гармоник |
|
|
• |
• |
| Фиксация изменений напряжения |
|
|
• |
• |
| Расширенный анализ: Регистрация событий, связанных с формой сигнала и пусковым током Качество электроэнергии (EN51060) |
|
|
Пакет обновлений* |
• |
| Измерения коэффициента нелинейных искажений IEEE519 |
|
|
По заказу |
По заказу |
| Функция регистрации полностью совместима с Fluke Connect® |
Пакет обновлений* |
• |
Пакет обновлений* |
• |
| WiFi |
По заказу |
• |
• |
• |
| Wi-Fi / Bluetooth |
По заказу |
• |
По заказу |
• |
| Комплект магнитных щупов |
По заказу |
• |
По заказу |
• |
| Магнитный держатель |
По заказу |
• |
По заказу |
• |
| Подключение через маршрутизатор WiFi |
Требуется БЕСПЛАТНАЯ лицензия на ПО, доступная после регистрации прибора. |
Требуется БЕСПЛАТНАЯ лицензия на ПО, доступная после регистрации прибора. |
*Пакеты обновлений позволяют добавить на регистраторы качества электроэнергии 1732 функции регистратора качества электроэнергии 1734, а также добавить на регистраторы качества электроэнергии 1736 функции и возможности регистратора энергии с расширенными функциями 1738. Обратите внимание, что регистраторы качества электроэнергии 1732 и 1734 нельзя обновить до функционального уровня регистраторов энергии 1736 и 1738. Для получения дополнительной информации о пакете обновлений обратитесь к дистрибьютору.
- Документация
|
Электроизмерительные приборы
