- Общие сведения
Качество класса А обеспечивает проведение самых сложных проверок качества электроэнергии

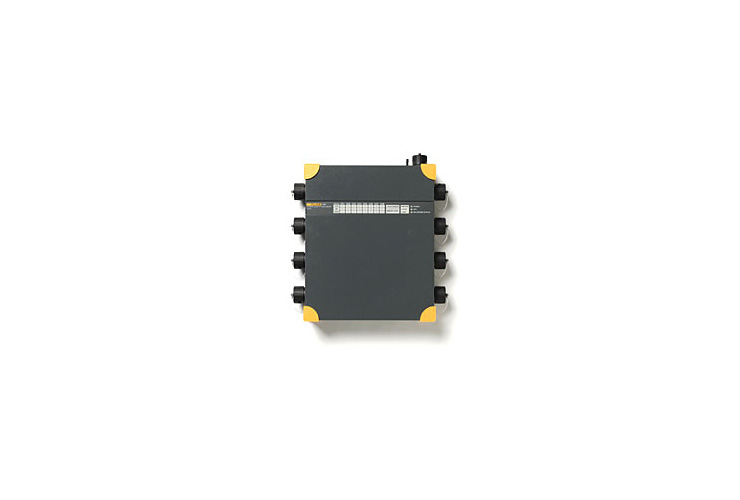

Регистратор качества электроэнергии для трехфазной сети Fluke 1760 полностью соответствует классу А стандарта IEC 61000-4-30. Он предназначен для детального анализа качества электроэнергии и непрерывной проверки на соответствие стандартам. Сконструированный для анализа как коммунальных, так и промышленных энергораспределительных систем в сетях среднего и низкого напряжения, данный измеритель качества напряжения обеспечивает гибкость настройки пороговых величин, алгоритмов, а также опций измерений. Мощный регистратор характеристик электропитания 1760 позволяет фиксировать максимально полный спектр подробностей по параметрам, определяемым пользователем.
Приложения
Подробный анализ искажений – Осуществление высокоскоростного анализа быстрых переходных процессов и обнаружение основных причин неправильного функционирования оборудования, что позволяет устранять неисправности и проводить профилактические мероприятия по обслуживанию системы Опция анализа быстрых переходных процессов, с диапазоном измерения в 6000 В, позволяет улавливать очень короткие импульсы, например, удары молнии.
Соответствие требованиям качества услуг для Класса A – Оценка качества поступающей электроэнергии на технологическом входе Благодаря соответствию классу А Fluke 1760 позволяет обеспечить бесспорную верификации. результатов.
Кореллирование события со множеством расположений – при помощи синхронизации времени GPS пользователи могут быстро обнаруживать место нарушения, либо внутри, либо за пределами здания.
Гальваническая изоляция и сопряжение по постоянному току – Позволяет измерять полностью гетерогенные системы электропитания. Например, устранение неисправностей для систем бесперебойного электропитания (ИБП) с одновременной записью напряжения батарей и выходной мощности.
Исследование качества электропитания – Оценка исходного качества электропитания для оценки совместимости с критически важными системами до их установки, а также верификация производительности электрических систем до добавления нагрузок.
- Функции
- Полностью совместим с требованиям Класса-А:производит тесты в соответствии с самыми жесткими международными стандартами для класса А IEC 61000-4-30 Class-A
- Временная синхронизация со спутниковой системой навигации: точная корреляция данных с событиями или массивами данных, полученных с других приборов
- Гибкие и полностью конфигурируемые значения порогов и коэффициентов пересчета: позволяет пользователям обнаруживать специфические проблемы посредством определения детальных критериев для обнаружения и регистрации искажений.
- Бесперебойное электропитание (40 минут): важные события никогда не будут пропущены. Будет фиксироваться даже начало и конец кратковременных исчезновений и отключений напряжения, что позволяет определить их причину.
- Регистрация форм сигналов 10 МГц, 6000 Впик.:детальная регистрация даже самого непродолжительного события
- Память хранения данных на 2 Гб: обеспечивает возможность одновременной детальной регистрации большого числа параметров электропитания в течение продолжительного периода времени
- Включает комплексное программное обеспечение:обеспечивает возможность получения диаграмм трендов для анализа основных причин неполадок, статистических сводок, вывода отчетов и мониторинга данных в реальном времени в диалоговом режиме
- Автоматическое конфигурирование: позволяет быстро настроить устройство с автоматическим обнаружением датчиков и их питанием от прибора, что устраняет необходимость использования дополнительных элементов питания
- Прочная конструкция для полевой работы:изолированный корпус и прочная конструкция без вращающихся компонентов позволяет проводить достоверное тестирование практически в любых условиях
Имеется четыре модели Fluke 1760 на выбор:
| Функции изделия |
Fluke 1760 |
Fluke 1760TR: |
Fluke 1760 |
Fluke 1760TR |
| Статистическая обработка данных по качеству электроэнергии в соответствии со стандартом EN50160 |
• |
• |
• |
• |
| Перечень событий, связанных с изменением напряжения (кратковременные понижения, повышения и исчезновения напряжения) |
• |
• |
• |
• |
| Непрерывная регистрация: |
| Напряжение: |
• |
• |
• |
• |
| Ток |
• |
• |
• |
• |
| величин мощности (активной, реактивной, кажущейся) |
• |
• |
• |
• |
| коэффициента мощности |
• |
• |
• |
• |
| потребляемой мощности в кВт/часах |
• |
• |
• |
• |
| Мерцание |
• |
• |
• |
• |
| Дисбаланс |
• |
• |
• |
• |
| Частота |
• |
• |
• |
• |
| гармоник напряжения и тока до 50-й включительно / интергармоник |
• |
• |
• |
• |
| THD (суммарное гармоническое искажение) |
• |
• |
• |
• |
| управляющих сигналов сети |
• |
• |
• |
• |
| параметров, задаваемых внешними сигналами |
• |
• |
• |
• |
| Диалоговый режим (осциллограф, переходные процессы и события) |
• |
• |
• |
• |
| Анализ быстрых переходных процессов с частотой до 10 МГц |
|
• |
|
• |
| 4 щупа измерения напряжения на 600 В |
|
|
• |
• |
| 4 двух-диапазонных гибких щупа (1000 A/200 A переменного тока) |
|
|
• |
• |
| Приемник временной синхронизации со спутниковой системой навигации |
|
|
• |
• |
| Память |
Флэш-память на 2 Гб |
- Характеристики
| Обзор функций измерения |
| Статистическая оценка |
|
Статистика качества питания - в соответствии с таблицами EN50160 и DISDIP, например, ITIC, CEBEMA, ANSI |
|
| Список событий |
|
Провалы, выбросы и прерывания напряжения обнаруживаются и регистрируются в списке событий. Срабатывание любого триггера также регистрируется в списке. |
|
Список показывает точное время события, а также продолжительность и амплитуду. Сравнение событий по нескольким атрибутам позволяет выделить одно из них для последующего выявления причины неполадки. |
|
При срабатывании триггера можно сохранить среднеквадратичные величины, переходные и быстрые переходные процессы. |
|
| Непрерывная регистрация |
|
Fluke 1760 регистрирует среднеквадратичные значения с соответствующими максимальными и минимальными значениями следующих величин: |
|
• Напряжение |
|
• Ток |
|
• Мощность (активная, реактивная, кажущейся) |
|
• Коэффициент мощности |
|
• Потребляемая мощность в кВт/часах |
|
• Мерцание |
|
• Дисбаланс |
|
• Частота |
|
• Гармоники/промежуточные гармоники |
|
непрерывно, с агрегированием по времени в течение следующих интервалов: |
|
Сутки |
|
10 мин. |
|
По выбору, например: 15 мин., 2 ч |
|
| Регистрация параметров, задаваемых внешними сигналами |
| среднеквадратичное значение |
Время агрегирования регулируется в пределах от 10 мс (1/2 цикла), 20 мс (1 цикл), 200 мс (10/12 цикла) и 3 с (150/180 цикла). |
|
Расчет среднеквадратичных значений, гармоник и промежуточных гармоник выполняется синхронно с частотой сети. |
|
Базовое время агрегирования для гармоник и промежуточных гармоник составляет 200 мс |
| Осциллограф: |
Частота выборки составляет 10,24 кГц для всех 8-и каналов |
| Быстрые переходные процессы: |
Частоту выборки можно выбрать в диапазоне от 100 кГц до 10 МГц для канала 1-4 FFT быстрых переходных процессов |
|
| Управляющие сигналы сети |
|
Фазы и провод N, напряжение и ток |
|
| Диалоговый режим |
|
Переменная частота обновления. Эту функцию можно использовать для проверки настроек прибора с возможностью быстрого просмотра характеристик осциллографа, а также имевших место переходных процессов и событий. |
|
| Общие данные |
| Внутренняя ошибка: |
|
относится к эталонным условиям и имеет срок гарантии два года |
|
| Система качества |
|
разработан и изготовлен в соответствии с требованиями стандарта ISO 9001: 2000 |
|
| Условия окружающей среды |
| Диапазон эксплуатационных температур: |
от 0 °C до +50 °C (от 32 °F до +122 °F) |
| Диапазон рабочих температур: |
от -20 °C до +50 °C (от -4 °F до +122 °F) |
| Диапазон температур хранения: |
от -20 °C до +60 °C (от -4 °F до +140 °F) |
| Эталонные температуры: |
23 °C ± 2 K; 74 °F ± 2 K |
| Климатический класс: |
B2 (IEC 654-1), от -20 °C до +50 °C; от -4 °F до +122 °F |
| Макс. эксплуатационная высота над уровнем моря: |
не более 2000 м 600 В категория IV*, питание: 300 В категория III 5000 м: макс. 600 В категория III*, питание: 300 В категория II
* в зависимости от датчика |
|
| Эталонные условия |
| Окружающая температура: |
23 °C ± 2 K; 74 °F ± 2 K |
| Сетевой адаптер |
230 В ± 10 % |
| Частота сети: |
50 Гц / 60 Гц |
| Сигнал: |
заявленное входное напряжение Udin |
| Усреднение: |
интервалы 10 мин. |
|
| Корпус |
|
изолированный корпус из прочного пластика |
|
| Электромагнитная совместимость |
| Излучение: |
Класс-A в соответствии с IEC/EN 61326-1 |
| Помехоустойчивость: |
IEC/EN 61326-1 |
|
| Сетевой адаптер |
| Диапазон: |
Переменный ток: от 83 В до 264 В, от 45 до 65 Гц |
|
Постоянный ток: от 100 В до 375 В |
| Безопасность: |
IEC/EN 61010-1, 2-я редакция |
|
300 В, кат. III |
| Потребление электроэнергии: |
Не более 54 ВА |
| Аккумуляторы, блок: |
NIMH: 7,2 В; 2,7 А ч |
|
При отключении электропитания от сети питание обеспечивается внутренним источником в течение 40 мин. После этого, или в случае разрядки аккумуляторов, Fluke 1760 отключается, а после восстановления питания продолжает измерение с последними настройками. Аккумулятор может быть заменен пользователем. |
|
| Дисплей |
|
В приборе Fluke 1760 имеются светодиодные индикаторы для 8-и каналов, последовательности фаз, питания (сеть и аккумулятор), использования памяти, синхронизации по времени и передаче данных. |
| Индикатор питания: |
• Непрерывное свечение: нормальное питание от сети. |
|
• Выключен: питание от внутреннего аккумулятора при отключении электропитания от сети. |
| Индикаторы канала |
3-цветные светодиоды на каждый канал для индикации: |
|
• состояния перегрузки |
|
• состояния пониженной нагрузки |
|
уровень сигнала в номинальном диапазоне |
|
| Память данных |
|
Флэш-память на 2 ГБ в зависимости от модели |
|
| Модель памяти: |
|
| Интерфейсы |
|
Ethernet (100 МБ/с), совместимый с ОС Windows® 98/ME/NT/2000/XP RS 232, внешний модем через RS 232 |
|
| Скорость двоичной передачи для RS 232 |
|
| Размеры |
|
325 мм x 300 мм x 65 мм; 2,8 x 11,8 x 2,6 дюйма (В x Ш x Г) |
|
| Вес |
|
прибл. 4,9 кг (10,8 фунта) (без принадлежностей) |
|
| Гарантия |
|
| Интервал калибровки |
|
1 год рекомендуется для класса A, для других - 2 года |
|
| Условия приема сигнала |
| Диапазон для систем 50 Гц |
|
50 Гц ± 15 % (от 42,5 Гц до 57,5 Гц) |
|
| Диапазон для систем 60 Гц |
|
60 Гц ± 15 % (от 51 Гц до 69 Гц) |
|
| Разрешение |
|
| Частота дискретизации для частоты сети 50 Гц |
|
10,24 кГц, Частота выборки синхронизирована с частотой сети. |
|
| Погрешность измерений частоты |
|
| Погрешность внутренних часов |
|
| Интервалы измерения |
|
Агрегирование интервалов времени в соответствии с IEC 61000-4-30 Класс-A |
| Минимальное и максимальное значения: |
Полупериод, например: среднеквадратичные значения за 10 мс при 50 Гц |
| Переходные процессы: |
Частота выборки от 100 кГц до 10 МГц на каждый канал |
|
| Гармоники |
|
в соответствии с IEC 61000-4-7:2002: 200 мс |
|
| Фликер |
|
в соответствии с EN 61000-4-15:2003: 10 мин. (Pst), 2 ч (Plt) |
|
| Входные измерения |
| Число входов |
|
8 гальванически разделенных входов для измерения напряжения и тока. |
|
| Предохранительный датчик |
|
до 600 В кат. IV в зависимости от датчика |
|
| Базовая безопасность |
|
| Номинальное напряжение (среднеквадр. значение) |
|
| Диапазон (пиковое значение) |
|
| Перегрузочная способность (среднеквадр. значение) |
|
| Скорость нарастания напряжения |
|
| Входное сопротивление |
|
| Входная емкость |
|
| Входной фильтр |
|
В каждом канале имеется пассивный ФНЧ, фильтр защиты от наложения спектров и 16-разрядный АЦП. Выборка по всем каналам выполняется синхронно по импульсам общего кварцевого генератора. |
|
Фильтры служат для защиты от перепадов напряжения и ограничения скорости нарастания сигнала, снижают на 80 дБ уровень высокочастотных компонентов, в особенности напряжение шумов выше половины частоты выборки АЦП, уменьшая погрешность измерений в исключительно широком диапазоне амплитуд входных сигналов. Действительно также при предельных рабочих условиях, например, при переходных напряжениях на выходе преобразователей. |
|
| Погрешности |
| Погрешности в эталонных условиях |
|
Погрешность с учетом ошибки датчиков напряжения в соответствии с IEC 61000-4-30 Класс-A. Все датчики напряжения работают при постоянном напряжении и при частотах до 5 кГц |
| С сенсором 1000 В |
0,1% при Udin = 480 В и 600 В (P-N) |
| Сенсор 600 В |
0,1% при Udin = 230 В (P-N) |
|
| Внутренняя погрешность для гармоник |
|
Класс I в соответствии с EN 61000-4-7:2002 |
|
| Эталонные условия |
|
23 °C ± 2 K при влажности < 60 %; 74 °F ± 2 K при влажности < 60 % |
|
После нагревания прибора > 3 ч. |
|
Электропитание: от 100 до 250 В переменного тока |
|
| Температурный дрейф |
|
| Износ |
|
| Подавление синфазного сигнала |
|
| Температурный дрейф |
|
Изменение коэффициента усиления от температуры: < 0,005 %/K |
|
| Износ |
|
Изменение коэффициента усиления от срока службы: < 0,04 %/год |
|
| Шум |
|
Напряжение шумов при короткозамкнутом входе: < 40 мкВ |
|
| Постоянный ток |
|
± (0,2% от показаний прибора + 0,1% датчика) |
|
- Модели и принадлежности
| Модель Название |
Описание |
Price List |
| Fluke 1760 Basic |
Регистратор качества электроэнергии Topas
с 8 входными каналами (4 ток/4 напряжение или 8 напряжение)
В комплект входит:
- Внутренняя флэш-память на 2 ГБ
- Программное обеспечение PQ Analyze на компакт-диске
- Кабель Ethernet для сетевого соединения (1)
- Кабель Ethernet перекрестный для прямого соединения с ПК (1)
- Сетевой кабель (1)
- Руководство пользователя
- Сумка для переноски
|
|
По запросу |
| Fluke 1760TR Basic |
Регистратор качества электроэнергии Topas
с 8 входными каналами (4 ток/4 напряжение или 8 напряжение)
В комплект входит:
- Внутренняя флэш-память на 2 ГБ
- Программное обеспечение PQ Analyze на компакт-диске
- Кабель Ethernet для сетевого соединения (1)
- Кабель Ethernet перекрестный для прямого соединения с ПК (1)
- Сетевой кабель (1)
- Руководство пользователя
- Сумка для переноски
- Анализ быстрых переходных процессов с частотой до 10 МГц
|
|
По запросу |
| Fluke 1760 |
Регистратор качества электроэнергии Topas
с 8 входными каналами (4 ток/4 напряжение или 8 напряжение)
В комплект входит:
- Внутренняя флэш-память на 2 ГБ
- Программное обеспечение PQ Analyze на компакт-диске
- Кабель Ethernet для сетевого соединения (1)
- Кабель Ethernet перекрестный для прямого соединения с ПК (1)
- Сетевой кабель (1)
- Руководство пользователя
- Сумка для переноски
- Датчики напряжения, кол-во 4 (600 В для комплекта INTL (МЕЖДУНАР), 1000 В для комплекта для US (США))
- Датчики тока, кол-во 4 (двух-диапазонные гибкие щупы 1000 A/200 A переменного тока)
- Приемник временной синхронизации со спутниковой системой навигации
|
|
По запросу |
| Fluke 1760TR |
Регистратор качества электроэнергии Topas
с 8 входными каналами (4 ток/4 напряжение или 8 напряжение)
В комплект входит:
- Внутренняя флэш-память на 2 ГБ
- Программное обеспечение PQ Analyze на компакт-диске
- Кабель Ethernet для сетевого соединения (1)
- Кабель Ethernet перекрестный для прямого соединения с ПК (1)
- Сетевой кабель (1)
- Руководство пользователя
- Сумка для переноски
- Анализ быстрых переходных процессов с частотой до 10 МГц
- Датчики напряжения, кол-во 4 (600 В для комплекта INTL (МЕЖДУНАР), 1000 В для комплекта для US (США))
- Датчики тока, кол-во 4 (двух-диапазонные гибкие щупы 1000 A/200 A переменного тока)
|
|
По запросу |
| Test Probes |
Price List |
| TPS VOLTPROBE 1KV |
Щуп измерения напряжения TPS 1 КВ |
По запросу |
| TPS VOLTPROBE 10V |
Щуп измерения напряжения TPS 10 В |
По запросу |
| TPS VOLTPROBE 100V |
Щуп измерения напряжения TPS 100 В |
По запросу |
| TPS VOLTPROBE 400V |
Щуп измерения напряжения TPS 400 В |
По запросу |
| TPS VOLTPROBE 600V |
Щуп измерения напряжения TPS 600 В |
По запросу |
| TPS VOLTPROBE 750V |
Щуп измерения напряжения TPS 750 В |
По запросу |
| Токовые клещи |
Price List |
| TPS FLEX 18 |
Гибкий токоизмерительный датчик TPS FLEX 18 |
По запросу |
| TPS FLEX 24 |
Гибкий токоизмерительный датчик TPS FLEX 24 |
По запросу |
| TPS FLEX 36 |
Гибкий токоизмерительный датчик TPS FLEX 36 |
По запросу |
| TPS CLAMP 10A/1A |
Токоизмерительные клещи TPS 10 A/1 A, трансформатор тока с накидными контактами |
По запросу |
| TPS CLAMP 200A/20A |
Токоизмерительные клещи TPS 200 A/20 A, трансформатор тока с накидными контактами |
По запросу |
| TPS CLAMP 50A/5A |
Токоизмерительные клещи TPS 50 A/5 A, трансформатор тока с накидными контактами |
По запросу |
| TPS SHUNT 20MA |
Шунт TPS 20 MA |
По запросу |
| TPS SHUNT 5A |
Шунт TPS 5 A |
По запросу |
- Документация
|
Электроизмерительные приборы
