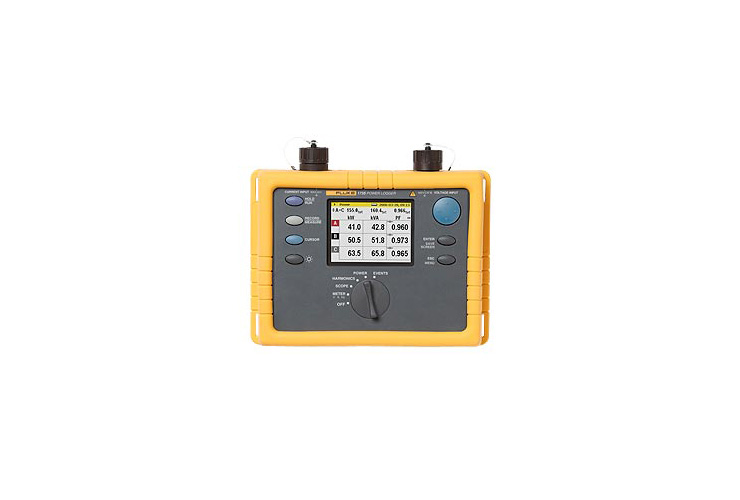

Трехфазный регистратор энергии Fluke 1735

Общие сведения

Выполняет регистрацию качества энергии, изучение электрической нагрузки и измерение потребления энергии.


Регистратор энергии Fluke 1735 Power является идеальным инструментом для электриков и технического персонала для изучения параметров электроэнергии и регистрации показателей качества энергии. Подготовка регистратора энергии к работе занимает всего несколько секунд, благодаря гибким токовым зажимам в комплекте поставки и цветному дисплею. Измеритель качества электроэнергии позволяет измерить большую часть электрических параметров, гармоник, а также изменений напряжения.


Области применения


  • Изучение нагрузок - проверка возможностей системы электроснабжения перед включением дополнительных нагрузок
  • Оценка энергии - количественная оценка потребления энергии до и после усовершенствования систем для определения эффективности устройств энергосбережения
  • Измерение гармоник - обнаружение проблем, связанных с гармониками, которые могут стать причиной неполадок в работе или повреждения чувствительной аппаратуры
  • Регистрация изменений напряжения - контроль кратковременных понижений и повышений напряжения, приводящих к ложным сбросам в аппаратуре и нежелательному срабатыванию автоматических выключателей

Функции
  • Запись параметров энергии и других связанных параметров в течение периода вплоть до 45 дней
  • Контроль максимума потребления энергии для периодов усреднения, определяемых пользователем
  • Повышение эффективности деятельности благодаря контролю потребления энергии
  • Измерение гармонических искажений, вносимых различными нагрузками
  • Повышение надежности систем путем определения провалов и выбросов напряжения из-за коммутации нагрузки
  • Простота проверки настройки инструмента благодаря отображению осциллограмм и временных зависимостей на цветном дисплее
  • Измерения всех трех фаз и нейтрала с помощью четырех гибких токоизмерительных датчиков, входящих в комплект поставки
  • Программное обеспечение Power Log для построения графиков и составления отчетов
  • Компактная, прочная конструкция в корпусе со степенью защиты IP65, категории III для напряжений до 600 В и гарантией на два года
Характеристики
Характеристики
Общая информация
Дисплей: Цветной графический трансмиссивный дисплей ¼ VGA 320 x 240 пикселов с дополнительной подсветкой и регулируемой контрастностью; цветное отображение текста и графики
Качество: Разработан и изготовлен согласно требованиям стандарта DIN ISO 9001
Память: Карта памяти емкостью 4 МБ; 3,5 МБ для записи результатов измерений
Интерфейс Интерфейс: разъем RS-232 SUB-D; 115,2 кбод, 8-разрядные данные, контроля четности нет, 1 стоповый разряд, интерфейс RS-232 поддерживает обновление прошивки (9-полюсный кабель-удлинитель)
Частота замеров: 10,24 кГц
Частота сети: 50 Гц или 60 Гц по выбору пользователя, с автоматической синхронизацией
Питание: Аккумуляторная батарея NiMH и сетевой адаптер (15 - 20 В/0,8 А)
Время работы от батареи: В обычных условиях > 12 часов без подсветки и > 6 с яркой подсветкой
Размеры: 240 мм x 180 мм x 110 мм
Вес: 1,7 кг с батареей
Условия окружающей среды
Диапазон температур нормальной работоспособности: От -10°C до +50°C
Диапазон температур хранения: От -20°C до +60°C
Диапазон рабочих температур: От 0°C до +40°C
Номинальная температура: 23 °C ± 2 °C
Примечание: Величины указаны согласно европейским стандартам. Для расчета значения параметра в любой точке диапазона рабочих температур следует умножить его на указанный ниже температурный коэффициент.
Температурный коэффициент ± 0,1 % измеренного значения на 1°C отклонения от номинальной температуры
Исходная ошибка: Относится к номинальной температуре; максимальный дрейф, гарантируемый для периода в два года
Операционная ошибка Относится к диапазону рабочих температур; максимальный дрейф, гарантируемый для периода в два года
Климатический класс: C1 (IEC 654-1) для температур от -5 °C до +45 °C, относительной влажности от 5% до 95%, без конденсации
Корпус: Тип V0 из ударопрочного и стойкого к царапинам термопластика Cycoloy (невоспламеняемый) в резиновом защитном кожухе
Электромагнитная совместимость
Излучение: IEC/EN 61326-1:1997 Класс B
Помехоустойчивость: IEC/EN 61326-1: 1997
Безопасность
Безопасность: IEC 61010-1 600 В категория III, двойная или усиленная изоляция, степень загрязнения 2
Защита: IP65; EN60529 (только для основного корпуса, без отсека для элементов питания)
Среднеквадратичные значения измеряются с разрешением 20 мс.
Измерение среднеквадратичного значения напряжения в соединении звездой:
Диапазон измерения: 57 В/66 В/110 В/120 В/127 В/220 В/230 В/240 В/260 В/277 В/347 В/380 В/400 В/417 В/480 В переменного тока
Исходная ошибка: ± (0,2% от измеренного значения + 5 разрядов)
Операционная ошибка ± (0,5% от измеренного значения + 10 разрядов)
Разрешение: 0,1 В
Измерение среднеквадратичного значения напряжения в соединении треугольником:
Диапазон измерения: 100 В/115 В/190 В/208 В/220 В/380 В/400 В/415 В/450 В/480 В/600 В/660 В/690 В/720 В/830 В переменного тока
Исходная ошибка: ± (0,2% от измеренного значения + 5 разрядов)
Операционная ошибка ± (0,5% от измеренного значения + 10 разрядов)
Разрешение: 0,1 В
Измерение среднеквадратичного значения тока
Диапазоны с набором гибких зажимов Flexi-Set I: 15 A/150 A/3000 A среднеквадратичное значение (для синусоиды)
Диапазоны с токовыми зажимами: 1 А/10 А
Разрешение: 0,01 А
Диапазоны 150 А/3000 А и 1 А/10 А
Исходная ошибка: ± (0,5% от измеренного значения + 10 разрядов)
Операционная ошибка ± (1% от измеренного значения + 10 разрядов)
Диапазоны 15 А
Исходная ошибка: ± (0,5% от измеренного значения + 20 разрядов)
Операционная ошибка ± (1% от измеренного значения + 20 разрядов)
Ошибки установки токовых зажимов не учитываются.
При использовании набора гибких зажимов Flexi-Set
Ошибка измерения Flexi Set: ± (2% от измеренного значения + 10 разрядов)
С учетом влияния позиции: ± (3% от измеренного значения + 10 разрядов)
CF (типичное): 2,83
Примечание: При использовании Flexi Set необходимо установить проводник прямо напротив зажима Flexi Set-lock
Измерение мощности (P – активная, S – кажущаяся, Q - реактивная, D – искажающая)
Диапазон измерения: См. данные по измерению среднеквадр. значений напряжения и тока
Ошибки при измерении мощности рассчитываются путем сложения ошибок напряжения и тока
Дополнительная ошибка, вносимая коэффициентом мощности (PF)
Указанная ошибка x (1-[PF])
Максимальный диапазон при напряжении до 830 В (соединение треугольником) и токе до 3000 А составляет 2,490 МВт; возможно умножение показаний на коэффициент трансформации при использовании трансформаторов мощности и тока
Исходная ошибка: ± (7% от измеренного значения + 15 разрядов)
Разрешение: 1 кВт
Операционная ошибка ± (1,5% от измеренного значения + 20 разрядов)
Стандартный диапазон измерения при напряжении 230 В (соединение звездой) и токе150 А составляет 34,50 кВт.
Исходная ошибка: ± (0,7% от измеренного значения + 15 разрядов)
Разрешение: От 1 до 10 Вт
Операционная ошибка ± (1,5% от измеренного значения + 20 разрядов)
Собственные ошибки датчиков тока не учтены.
Измерение энергии (кВтч, КВАч, кВАРч)
Исходная ошибка: ± (0,7 % от измеренного значения + ошибка вариации F* + 15 разрядов)
Разрешение: От 1 до 10 Вт
Операционная ошибка ± (1,5% от измеренного значения + ошибка вариации F* + разрядов)
*Ошибка вариации частоты
PF (коэффициент мощности)
Диапазон: От 0,000 до 1,000
Разрешение: 0,001
Точность: ±1 % полной шкалы
Измерение частоты
Диапазон измерения: От 46 до 54 Гц и от 56 до 64 Гц
Исходная ошибка: ± (0,2% от измеренного значения + 5 разрядов)
Операционная ошибка ± (0,5% от измеренного значения + 10 разрядов)
Разрешение: 0,01 Гц
Гармоники
Диапазон измерения: До 50-й гармоники (< 50 % от номинального)
Точность
Vm, Im, THDV, THDI (суммарные гармонические искажения напряжения и тока): IEC 61000-4-7:2002 Класс B
Vm ≥ 3% Vn: ± 5% Vm
Vm < 3 % Vном: ±0,15% Vном
Im ≥ 10 % Iном: ± 5% Im
Im ≥ 10 % Iном: ± 0 5% Iном
THDV для THD < 3% ± 0,15% при Vном
для THD ≥ 3% ± 5% при Vном
THDI для THD < 10% ± 0,5% при Iном
для THD ≥ 10% ± 5% при Iном
Vном: Номинальный диапазон по напряжению
Iном: Номинальный диапазон по току
Vm и Im измеренные значения для гармоники m
Таблица регистрации событий
Определение провалов и выбросов напряжения и случаев исчезновения напряжения с разрешением 10 мс и ошибкой измерения в половину периода синусоидальной волны среднеквадратического значения.
Исходная ошибка: ± (1% от измеренного значения + 10 разрядов)
Операционная ошибка ± (2% от измеренного значения + 10 разрядов)
Разрешение: 0,1 В
Модели и принадлежности
Модель Название Описание Price List
Fluke 1735 В комплект регистратора энергии
входят:
  • Футляр для переноски из мягкого материала
  • 4 гибких токоизмерительных датчика (15 А/150 А/3000 А)
  • Программное обеспечение Power Log
  • Провода и зажимы для измерения напряжения
  • Комплект цветных наклеек
  • Кабель для соединения к ПК
  • Сетевой адаптер по международным стандартам (115/230 В, 50/60 Гц)
  • Руководство на английском языке (печатное)
  • Многоязычное руководство на CD
По запросу

Сумки и Чехлы Price List
C435 C435 Жесткий водонепроницаемый кейс с роликами По запросу

Токовые клещи Price List
I1A/10A Clamp PQ4 I1A/10A Clamp PQ4 По запросу
I5A/50A Clamp PQ4 I5A/50A Clamp PQ4 По запросу

Test Leads Price List
VL1735/45 VL1735/45 Banana 4-Phase voltage lead set for Fluke 1735/45 По запросу
