- Общие сведения
Система для общего обслуживания CNX 3000 является частью команды беспроводных инструментов Fluke для поиска и устранения неисправностей.
Подключите беспроводной модуль переменного тока CNX i3000 iFlex к точке замера и просматривайте показания с расстояния до 20 метров на беспроводном мультиметре CNX. Можно также подключить беспроводной модуль измерения напряжения переменного тока CNX v3000 и одновременно просматривать показания напряжения и тока. Значительная экономия времени благодаря отсутствию необходимости в постоянных обходах для сбора показаний. Используйте несколько модулей для измерений в трехфазных системах. Можно также использовать независимый измерительный инструмент или объединить его с другими модулями CNX в систему для выполнения нескольких измерений. С небольшого расстояния можно даже просматривать показания с модулей, расположенных в закрытых электрических щитах. Кроме того, больше не требуется записывать полученные данные, поскольку дистанционные модули CNX способны регистрировать до 65000 показаний (мин./макс./ср.) приборов с меткой времени при помощи дополнительного ПК-адаптера. Беспроводная система CNX также более безопасна – теперь можно просматривать показания приборов на расстоянии от точки измерения. Теперь можно снимать показания приборов с подвижного оборудования, подвергая опасности только сам измерительный модуль.
- Функции
Система для общего обслуживания CNX 3000 обеспечивает измерения основных электрических параметров.
Беспроводной мультиметр CNX 3000 обеспечивает:
- Измерение истинных среднеквадратичных значений напряжения переменного и постоянного тока до 1000 В
- Истинные среднеквадратичные значения переменного и постоянного тока с разрешением 0,01 мА
- Измерение электропроводности, сопротивления, емкости, частоты и тестирование диодов
- Запись минимальных и максимальных значений
- CAT III 1000 В; CAT IV 600 В; IP54
Беспроводной модуль измерения напряжения переменного тока CNX v3000 обеспечивает:
- Измерение истинных среднеквадратичных значений напряжения переменного тока до 1000 В
- погрешность ±1% до 500 Гц, погрешность ± 2% до 1 кГц
- Запись до 65000 показаний
- ЖК-дисплей с подсветкой
- CAT III 1000 В, CAT IV 600 B, CAT III 1000 B; IP42

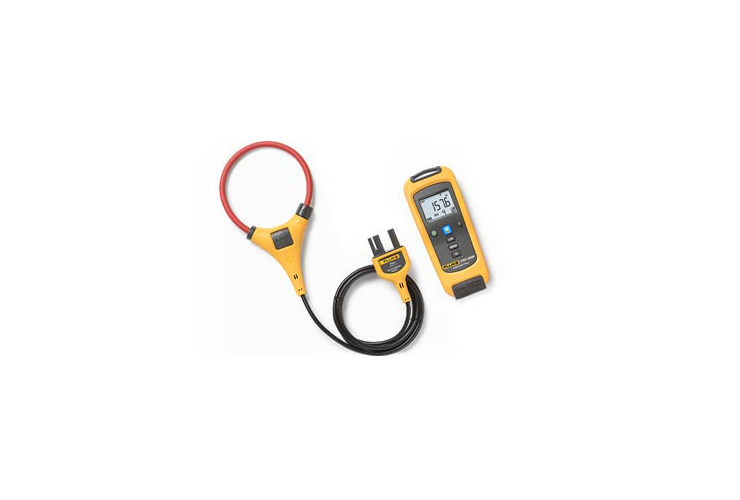

Беспроводной модуль измерения переменного тока CNX i3000 iFlex обеспечивает:
- Измерение истинных среднеквадратичных значений переменного тока до 2500 A
- погрешность 3%
- Запись до 65000 показаний
- Датчики тока iFlex позволяет выполнять измерения в ограниченном пространстве
- ЖК-дисплей с подсветкой
- CAT III 1000, CAT IV 600 В
- IP 42
При помощи дополнительного ПК-адаптера беспроводная система Fluke CNX способна отслеживать до 10 измерительных модулей одновременно и передавать результаты на ПК для последующего анализа.
- Характеристики
Беспроводной мультиметр CNX 3000
Для всех характеристик: погрешность указана для периода один год после калибровки, при температуре от 18 °C до 28 °C, при относительной влажности от 0 % до 90 %. Характеристики погрешности определяются по формуле: ± ([ % Показаний ] + [ Количество единиц самого младшего разряда ]).
| Технические характеристики |
| Переменное напряжение |
| Диапазон ¹ |
Разрешение |
Погрешность ² ³ |
| от 45 до 500 Гц |
от 500 Гц до 1 кГц |
| 600,0 мВ |
0,1 мВ |
1,0% + 3 |
2,0 % + 3 |
| 6,000 В |
0,001 В |
| 60,00 В |
0,01 В |
| 600,0 В |
0,1 В |
| 1000 В |
1 В |
¹ Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %.
² Пик-фактор ≤ 3 по всей шкале до 500 В, возрастая линейно до пик-фактора < 1,5 при 1000 В.
³ Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при пик-факторе не более 3. |
| Напряжение пост. тока, целостность, сопротивление, тестирование диода и емкость |
| Функция |
Диапазон |
Разрешение |
Погрешность |
| мВ |
600,0 мВ |
0,1 мВ |
0,09 % + 2 |
| В |
6,000 В |
0,001 В |
0,09 % + 2 |
| 60,00 В |
0,01 В |
| 600,0 В |
0,1 В |
| 1000 В |
1 В |
0,15 % + 2 |
| Ом |
600 Ом |
1 Ом |
Измерительный прибор подает звуковые сигналы при <25 Ом, при обнаружении разомкнутых или закороченных контактов в течение не менее 250 мкс. |
| Ом |
600,0 Ом |
0,1 Ом |
0,5 % + 2 |
| 6,000 кОм |
0,001 кОм |
0,5 % + 1 |
| 60,00 кОм |
0,01 кОм |
| 60,00 кОм |
0,1 кОм |
| 600,0 кОм |
0,001 МОм |
| 50,00 МОм |
0,01 МОм |
1,5% + 3 |
| Проверка диодов |
2,000 В |
0,001 В |
1 % + 2 |
| мкФ |
1000 нФ |
1 нФ |
1,2 % + 2 |
| 10,00 мкФ |
0,01 мкФ |
| 100,0 мкФ |
0,1 мкФ |
| 9999 мкФ¹ |
1 мкФ |
10 % типичное значение |
| ¹ В диапазоне измерений 9999 мкФ погрешность измерений при значениях до 1000 мкФ составляет 1,2 % + 2. |
| Переменный и постоянный ток |
| Функция |
Диапазон ¹ |
Разрешение |
Погрешность |
мА перемен. тока
(от 45 Гц до 1 кГц) |
60,00 мА |
0,01 мА |
1,5% + 3 |
| 400,0 мА ³ |
0,1 В |
| мА пост. тока ² |
60,00 мА |
0,01 мА |
0,5 % + 3 |
| 400,0 В |
0,1 В |
¹ Все диапазоны напряжения переменного тока указаны в пределах от 5 % до 100 %.
² Входное напряжение нагрузки (типичное): 400 мА на входе 2 мВ/мА.
³ Погрешность в диапазоне от 400,0 мА до 600 мА (перегрузка). |
| Частота |
| Диапазон |
Разрешение |
Погрешность ¹ |
| 99,99 Гц |
0,01 В |
0,1 % + 1 |
| 999,9 Гц |
0,1 В |
| 9,999 кГц |
0,001 кГц |
| 99,99 кГц |
0,01 кГц |
| ¹ Частота указана до 99,99 кГц в вольтах, и до 10 кГц в амперах. |
| Входные характеристики |
| Функция |
Защита от
перегрузок |
Входной импеданс
(номинальный) |
Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм) |
Подавление синфазного сигнала |
|
1100 В (среднеквадратичное значение) |
> 10 МОм > 100 пФ |
> 120 дБ при пост. токе, 50 Гц или 60 Гц |
> 60 дБ при 50 Гц или 60 Гц |
|
1100 В (среднеквадратичное значение) |
> 10 МОм > 100 пФ |
> 60 дБ при пост. напр., до 60 Гц |
|
|
1100 В (среднеквадратичное значение) |
> 10 МОм > 100 пФ |
> 120 дБ при пост. токе, 50 Гц или 60 Гц |
> 60 дБ при 50 Гц или 60 Гц |
| Напряжение испытания на обрыв цепи |
Полный диапазон |
Типичный ток короткого замыкания |
| До 6 МОм |
50 МОм |
|
1100 В (среднеквадратичное значение) |
< 2,7 В пост. тока |
< 0,7 В пост. тока |
< 0,9 В пост. тока |
< 350 мА |
|
1100 В (среднеквадратичное значение) |
< 2,7 В пост. тока |
< 2,000 В пост. тока |
< 1,1 мА |
| Функция |
Защита от перегрузки |
Защита |
| мA |
Защита предохранителем, 44/100 А, 1000 В, FAST |
Перегрузка до 600 мА в течение максимум 2 минут, минимум 10 минут на восстановление |
| Запись минимальных и максимальных значений |
| Функция |
Погрешность |
| Функции постоянного тока |
Указанная погрешность функции измерения ± 12 подсчетов измерений длительностью >350 мс. |
| Функции переменного тока |
Указанная погрешность функции измерения ± 40 подсчетов измерений длительностью >900 мс. |
| Общие характеристики |
| Максимальное напряжение между любым контактом и заземлением |
1000 В пост. тока или перем. тока ср. кв. знач. |
| Защита предохранителем (Ом) от вх. А |
Предохранитель 0,44 А(44/100 A, 440 мА), 1000 В FAST, только деталь, указанная Fluke |
| Дисплей (ЖКД) |
Частота обновления: 4/с
Вольты, амперы, омы: разрядность 6000
Частота: разрядность
10000 Емкость: разрядность 1000 |
| Тип элемента питания |
Три щелочных элемента питания типа АА, NEDA 15A IEC LR6 |
| Время автономной работы |
Минимум 300 часов |
| Температура |
Рабочая: от -10 °C до 50 °C
Хранения: от -40 °C до 60 °C |
| Относительная влажность |
от 0 до 90 % (от 0 до 35 °C)
от 0 до 75 % (от 35 до 40 °C)
от 0 до 45 % (от 40 до 50 °C) |
| Высота |
Рабочая: 2000 м
Хранения: 12000 м |
| Температурный коэффициент |
0,1 X (нормируемая погрешность / °C (< 18 °C или > 28 °C) |
| Частота радиосвязи |
2.4 ГГц, диапазон ISM, расстояние 20 м |
| Размеры (В x Ш x Д) |
4,75 см x 9,3 см x 20,7 см
(1,87" x 3,68" x 8,14") |
| Вес |
340 г |
| Нормы по безопасности |
US ANSI: ANSI/ISA 61010-1 / (82.02.01): 3-я редакция
CSA: CAN/CSA-C22.2 No 61010-1-12: 3-я редакция
UL:UL 61010-1: 3-я редакция
CE European: IEC/EN 61010-1:2010 |
Электромагнитная совместимость
EMI, RFI, EMC, RF |
EN 61326-1:2006, EN 61326-2-2:2006
ETSI EN 300 328 V1.7.1:2006, ETSI EN 300 489
V1.8.1:2008, FCC Part 15 Subpart C Sections 15.207, 15.209, 15.249
FCCID : T68-FWCS IC:6627A-FWCS |
| Степень защиты (IP) |
IP54 |
Характеристики погрешности приводятся в виде: ± ([% от показаний] + [количество единиц наименьшей значащей цифры]). Все диапазоны выбираются автоматически. Характеристики погрешности приводятся от 5 % до 100 % от диапазона, выбираемого автоматически, от 18 °C до 28 °C. |
Беспроводной модуль переменного тока Fluke CNX i3000 iFlex
| Характеристики |
| Диапазон |
2500 A переменного тока |
| Разрешение |
0,1 В |
| Погрешность |
3 % ± 5 ед. мл. разр. |
| Пик-фактор (50 Гц/60 Гц) |
3,0 при 1100 А, 2,5 при 1400 А, 1,42 при 2500 А, добавить 2 % для учета коэффициента амплитуды > 2 |
| Дисплей |
3-1/2 знака, ЖКД с подсветкой |
| Скорость регистрации/интервал |
Минимум 1 сек/возможность настройки с ПК или передней панели |
| Тип элемента питания |
2 AA, NEDA 15 А, IEC LR6 |
| Время автономной работы |
400 часов |
| Память |
Запись до 65000 показаний |
| Радиочастотная связь |
Диапазон частот для промышленной, медицинской и научной аппаратуры 2,4 ГГц |
| Диапазон радиочастотной связи |
20 метров |
| Рабочая температура |
от -10 °C до +50 °C |
| Температура хранения |
От -40 °C до +60 °C |
| Рабочая влажность |
90 % при 35 °C, 75 % при 40 °C, 45 % при 50 °C |
| Электромагнитная совместимость (EMC) |
EN 61326-1:2006 |
| Соответствие нормативным требованиям по безопасности |
EN/IEC 61010-1:2010 до 1000 В CAT III
600 В CAT IV
EN/IEC 61010-2-030:2010
EN/IEC 610101-2-031:2002
EN/IEC 61010-2-032:2002 |
| Уровень загрязнения |
2 |
| Температурный коэффициент |
0,1 X (нормируемая погрешность) / °C на °C (< 18 °C или > 28 °C) |
| Категория безопасности |
CAT IV 600 В, CAT III 1000 В |
| Сертификация |
CSA, FCC T68-FWCS IC:6627A-FWCS |
| Степень защиты (IP) |
IP 42 |
| Размеры (ВxШxГ) |
16,5 см x 6,35 см x 3,56 см (6,5" x 2,5" x 1,4") |
| Вес |
0,22 кг |
| Раствор клещей |
25,4 см (10") (катушка) |
Беспроводной модуль измерения напряжения переменного тока Fluke CNX v3000
Характеристики погрешности приводятся в виде: ± ([% от показаний] + [количество единиц наименьшей значащей цифры]). Все диапазоны выбираются автоматически. Характеристики погрешности приводятся от 5 % до 100 % от диапазона, выбираемого автоматически, от 18 °C до 28 °C.
| Переменное напряжение |
Диапазон ¹ |
Разрешение |
Погрешность ² ³ |
от 45 Гц до 500 Гц |
500 Гц до 1 кГц |
6,000 В |
0,001 В |
1,0% + 3 |
2,0 % + 3 |
60,00 В |
0,01 В |
600,0 В |
0,1 В |
1000 В |
1 В |
¹ Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %.
² Пик-фактор ≤ 3 по всей шкале до 500 В, возрастая линейно до пик-фактора ≤ 1,5 при 1000 В.
³ Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при пик-факторе не более 3. |
| Общие характеристики |
ЖКД с подсветкой |
3½ знака, разрядность 6000, обновление показаний 4 раза в секунду |
Тип элемента питания |
2 AA, NEDA 15 А, IEC LR6 |
Время автономной работы |
400 ч |
Память |
Запись до 65000 показаний |
Неограниченный интервал прослушивания |
5 с |
Радиочастотная связь |
Диапазон частот для промышленной, медицинской и научной аппаратуры 2,4 ГГц |
Диапазон радиочастотной связи |
20 метров |
Рабочая температура |
от -10 до +50 °C |
Температура хранения |
от -40 до +60 °C |
Рабочая влажность |
90 % при 35 °C, 45 % при 40 °C, 45 % при 50 °C |
Электромагнитная совместимость (EMC) |
EN 61326-1:2006 |
Соответствие нормативным требованиям по безопасности |
EN/IEC 61010-1:2010 до 1000 В CAT III
600 В CAT IV EN/IEC 61010-2-030:2010
EN/IEC 61010-031:2002+A1:2008 |
Уровень загрязнения |
2 |
Температурный коэффициент |
0,1 X (нормируемая погрешность / °C (< 18 °C или > 28 °C) |
Категория безопасности |
CAT IV 600 В, CAT III 1000 В |
Сертификация |
CSA, FCC T68-FWCS IC:6627A-FWCS |
Степень защиты (IP) |
IP 42 |
Размеры (ВxШxГ) |
16,5 см x 6,35 см x 3,56 см (6,5" x 2,5" x 1,4") |
Вес |
0,22 кг |
- Модели и принадлежности
| Модель Название |
Описание |
Price List |

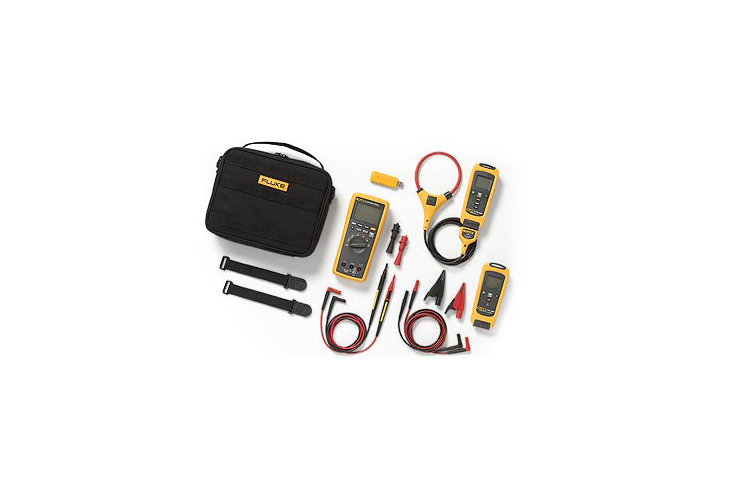

| CNX 3000 GM |
Система для общего обслуживания Fluke CNX 3000
- Беспроводной мультиметр Fluke CNX 3000
- Беспроводной модуль измерения напряжения переменного тока Fluke CNX v3000
- Беспроводной модуль переменного тока Fluke CNX i3000 iFlex
- Гибкий токоизмерительный датчик iFlex
- Беспроводной ПК-адаптер и ПО Fluke CNX pc3000
- Измерительные провода TL224
- Измерительные провода TL175
- Зажимы "крокодил" AC175
- Зажимы типа "крокодил" AC285
- Два (2) ремешка на магнитной подвеске
- Мягкая сумка для переноски
|
По запросу |
| CNX 3000 IND |
Промышленная система Fluke CNX 3000
- Беспроводной мультиметр Fluke CNX 3000
- Беспроводной модуль измерения напряжения переменного тока Fluke CNX v3000
- Три (3) беспроводных модуля переменного тока Fluke CNX i3000 iFlex
- Три (3) гибких токоизмерительных датчика iFlex i2500-10
- Беспроводной ПК-адаптер и ПО Fluke CNX pc3000
- Измерительные провода TL224
- Измерительные провода TL175
- Зажимы "крокодил" AC175
- Зажимы типа "крокодил" AC285
- Четыре (4) ремешка на магнитной подвеске
|
По запросу |
| CNX 3000 HVAC |
Система Fluke CNX 3000 HVAC
- Беспроводной мультиметр Fluke CNX 3000
- Беспроводной модуль измерительных клещей переменного тока Fluke CNX a3000
- Беспроводной термоэлектрический модуль (тип К) Fluke CNX t3000
- Беспроводной ПК-адаптер и ПО Fluke CNX pc3000
- Измерительные провода TL175
- Зажимы "крокодил" AC175
- Точечный щуп-термопара типа К 80PK-1
- Ремешок на магнитной подвеске
- Мягкая сумка для переноски
|
По запросу |
| CNX 3000 |
Беспроводной мультиметр Fluke CNX 3000
- Беспроводной мультиметр (среднеквадратичн.)
- Измерительные провода TL175
- Зажимы "крокодил" AC175
|
По запросу |
| CNX v3000 |
Беспроводной модуль измерения напряжения переменного тока Fluke CNX v3000
- Модуль напряжения переменного тока (среднеквадратичн. значение)
- Измерительные провода TL224
- Зажимы типа "крокодил" AC285
- Ремешок на магнитной подвеске
|
По запросу |
| CNX i3000 |
Беспроводной модуль переменного тока Fluke CNX i3000 iFlex
- Гибкий измеритель истинных среднеквадратичных значений тока
- Гибкий токоизмерительный датчик iFlex
|
По запросу |
| CNX a3000 |
Беспроводной модуль измерительных клещей переменного тока Fluke CNX a3000
- Токоизмерительные клещи с измерением истинного среднеквадратичного значения переменного тока
|
По запросу |
| CNX t3000 |
Беспроводной термоэлектрический модуль (тип К) Fluke CNX t3000
- Термоэлектрический термометр типа К
- Точечный щуп-термопара типа К 80PK-1
- Ремешок на магнитной подвеске
|
По запросу |
| Комплект CNX i3000 |
Комплект для измерения переменного тока Fluke CNX i3000 iFlex
- Беспроводной мультиметр Fluke CNX 3000
- Беспроводной модуль переменного тока Fluke CNX i3000 iFlex
- Гибкий токоизмерительный датчик iFlex
- Измерительные провода TL175
- Зажимы "крокодил" AC175
- Ремешок на магнитной подвеске
- Мягкая сумка для переноски
|
По запросу |
| Комплект CNX v3000 |
Модуль измерения напряжения переменного тока Fluke CNX v3000
- Беспроводной мультиметр Fluke CNX 3000
- Беспроводной модуль измерения напряжения переменного тока Fluke CNX v3000
- Измерительные провода TL224
- Измерительные провода TL175
- Зажимы "крокодил" AC175
- Зажимы типа "крокодил" AC285
- Ремешок на магнитной подвеске
- Мягкая сумка для переноски
|
По запросу |
| Комплект CNX a3000 |
Комплект измерительных клещей переменного тока Fluke CNX a3000
- Беспроводной мультиметр Fluke CNX 3000
- Беспроводной модуль измерительных клещей переменного тока Fluke CNX a3000
- Измерительные провода TL175
- Зажимы "крокодил" AC175
- Мягкая сумка для переноски
|
По запросу |
| Комплект CNX t3000 |
Комплект для измерения температуры Fluke CNX t3000
- Беспроводной мультиметр Fluke CNX 3000
- Беспроводной термоэлектрический модуль (тип К) Fluke CNX t3000
- Измерительные провода TL175
- Зажимы «крокодил» AC175
- Точечный щуп-термопара типа К 80PK-1
- Ремешок на магнитной подвеске
- Мягкая сумка для переноски
|
По запросу |
| Clips |
Price List |
| AC285 |
Зажимы типа "крокодил" AC285 SureGrip™ |
По запросу |
| Current Clamps |
Price List |
| i2500-10 |
i2500-10 iFlex® Flexible Current Probes |
По запросу |
| PC Adapter and Software |
Price List |
| CNX pc3000 |
ПК-адаптер Fluke CNX pc3000 |
По запросу |
| Сумки и Чехлы |
Price List |
| CNX C3001 |
Модульный малый футляр CNX C3001
Совместимо с беспроводными модулями Fluke CNX |
По запросу |
| CNX C3002 |
Модульный мягкий футляр с 2 отделениями для цифрового мультиметра CNX C3002
- Совместимо с беспроводным мультиметром Fluke CNX
- Внутренний карман и ручка для переноски
|
По запросу |
| CNX C3003 |
Модульный мягкий футляр с 3 отделениями CNX C3003
- Совместимо с беспроводными модулями и измерительными приборами Fluke CNX
- Три регулируемых отсека, внутренний карман и ручка для переноски
|
По запросу |
| CNX C3000 |
Сумка для инструмента CNX C3000 Premium, модульная
Сетчатая сумка для пользовательской портативной системы, когда используется с другими модульными футлярами CNX. |
По запросу |
| Test Leads |
Price List |
| TL175 |
TL175 TwistGuard™ - измерительные провода |
По запросу |
| TL224 |
TL224 Набор силиконовых пробников SureGrip™ |
По запросу |
- Документация
|
Электроизмерительные приборы
