- Общие сведения
Беспроводной модуль измерения напряжения CNX v3000 является частью команды инструментов беспроводного поиска неполадок Fluke.
Подключите беспроводной модуль измерения напряжения переменного тока CNX v3000 к точке замера и просматривайте результаты на беспроводном мультиметре CNX 3000 с расстояния до 20 метров. Значительная экономия времени благодаря отсутствию необходимости в постоянных обходах для сбора показаний. Кроме того, больше не требуется записывать полученные данные, поскольку дистанционные модули CNX способны регистрировать до 65000 показаний (мин./макс./ср.) приборов с меткой времени. Беспроводная система CNX также более безопасна – теперь вы можете просматривать показания приборов на расстоянии от точки замера. Теперь можно снимать показания приборов с подвижного оборудования, подвергая опасности только сам измерительный модуль.
- Функции
Беспроводной модуль измерения напряжения переменного тока CNX v3000 обеспечивает:
- Измерение истинных среднеквадратичных значений напряжения переменного тока до 1000 В
- погрешность ±1% до 500 Гц, погрешность ± 2% до 1 кГц
- Запись до 65000 показаний
- ЖК-дисплей с подсветкой
- CAT IV 600 В, CAT III 1000 В; IP42
Беспроводная система CNX способна отслеживать до 10 измерительных модулей одновременно и отправлять результаты на ПК для детального анализа.
- Характеристики
Характеристики погрешности приводятся в виде: ± ([% от показаний] + [количество единиц наименьшей значащей цифры]). Все диапазоны выбираются автоматически. Характеристики погрешности приводятся от 5 % до 100 % от диапазона, выбираемого автоматически, от 18 °C до 28 °C.
| Переменное напряжение |
| Диапазон ¹ |
Разрешение |
Погрешность ² ³ |
| от 45 до 500 Гц |
от 500 Гц до 1 кГц |
| 6,000 В |
0,001 В |
1,0% + 3 |
2,0 % + 3 |
| 60,00 В |
0,01 В |
| 600,0 В |
0,1 В |
| 1000 В |
1 В |
¹ Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %.
² Коэффициент формы ≤ 3 по всей шкале до 500 В, убывает линейно до коэффициента формы ≤ 1,5 при 1000 В.
³ Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при коэффициенте формы не более 3. |
| Общие характеристики |
|
ЖК-экран с подсветкой
|
3½ знака, разрядность 6000, обновление показаний 4/с
|
|
Тип элементов питания
|
2 AA, NEDA 15 А, IEC LR6
|
|
Время автономной работы
|
400 ч
|
|
Память
|
Запись до 65 000 показаний
|
|
Неограниченный интервал прослушивания
|
5 с
|
|
Радиочастотная связь
|
Диапазон частот для промышленной, медицинской и научной аппаратуры 2,4 ГГц
|
|
Дальность радиочастотной связи
|
20 метров
|
|
Рабочая температура
|
от -10 до +50°C
|
|
Температура хранения
|
от -40 до +60 °C
|
|
Допустимая влажность при работе
|
90 % при 35 °C, 45 % при 40 °C, 45 % при 50 °C
|
|
Электромагнитная совместимость
|
EN 61326-1:2006
|
|
Соответствие стандартам безопасности
|
EN/IEC 61010-1:2010 до 1000 В, категория измерений (CAT) III
600 В CAT IV EN/IEC 61010-2-030:2010
EN/IEC 61010-031:2002+A1:2008
|
|
Уровень загрязнения
|
2
|
|
Температурный коэффициент
|
0,1 X (нормируемая погрешность / °C (< 18 °C или > 28 °C)
|
|
Степень защиты
|
CAT IV 600 В, CAT III 1000 В
|
|
Сертификация
|
CSA, FCC T68-FWCS IC:6627A-FWCS
|
|
Степень защиты (IP)
|
IP 42
|
|
Размеры (ВхШхГ)
|
16,5 см x 6,35 см x 3,56 см (6,5" x 2,5" x 1,4")
|
|
Вес
|
0,22 кг
|
- Модели и принадлежности
| Модель Название |
Описание |
Price List |

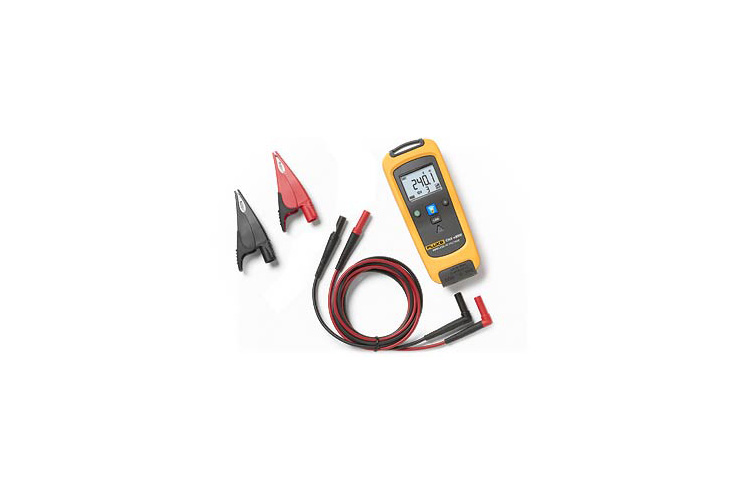

| CNX v3000 |
Беспроводной модуль измерения напряжения переменного тока Fluke CNX v3000
- Модуль напряжения переменного тока (среднеквадратичн. значение)
- Измерительные провода TL224
- Зажимы типа "крокодил" AC285
- Ремешок на магнитной подвеске
|
По запросу |
| CNX 3000 |
Беспроводной мультиметр Fluke CNX 3000
- Беспроводной мультиметр (среднеквадратичн.)
- Измерительные провода TL175
- Зажимы "крокодил" AC175
|
По запросу |
| CNX i3000 |
Беспроводной модуль переменного тока Fluke CNX i3000 iFlex
- Гибкий измеритель истинных среднеквадратичных значений тока
- Гибкий токоизмерительный датчик iFlex
|
По запросу |
| CNX a3000 |
Беспроводной модуль измерительных клещей переменного тока Fluke CNX a3000
- Токоизмерительные клещи с измерением истинного среднеквадратичного значения переменного тока
|
По запросу |
| CNX t3000 |
Беспроводной термоэлектрический модуль (тип К) Fluke CNX t3000
- Термоэлектрический термометр типа К
- Точечный щуп-термопара типа К 80PK-1
- Ремешок на магнитной подвеске
|
По запросу |

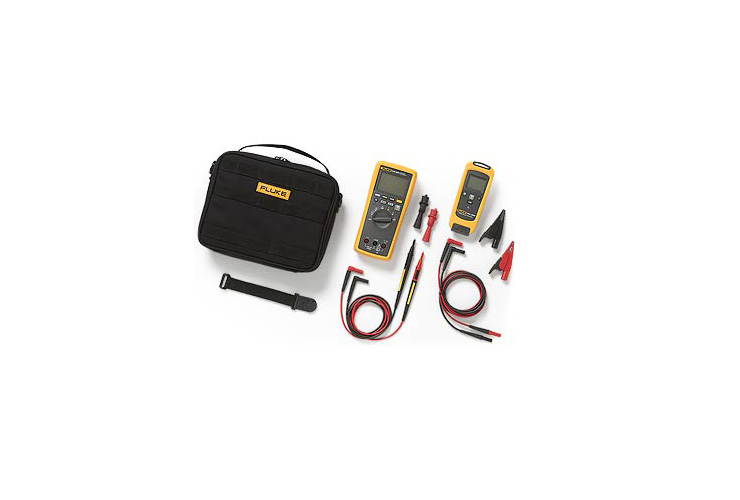

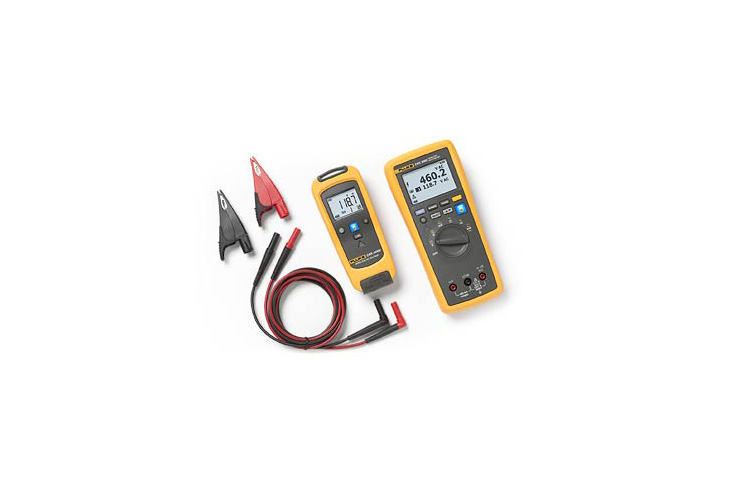

| Комплект CNX v3000 |
Модуль измерения напряжения переменного тока Fluke CNX v3000
- Беспроводной мультиметр Fluke CNX 3000
- Беспроводной модуль измерения напряжения переменного тока Fluke CNX v3000
- Измерительные провода TL224
- Измерительные провода TL175
- Зажимы "крокодил" AC175
- Зажимы типа "крокодил" AC285
- Ремешок на магнитной подвеске
- Мягкая сумка для переноски
|
По запросу |
| Комплект CNX a3000 |
Комплект измерительных клещей переменного тока Fluke CNX a3000
- Беспроводной мультиметр Fluke CNX 3000
- Беспроводной модуль измерительных клещей переменного тока Fluke CNX a3000
- Измерительные провода TL175
- Зажимы "крокодил" AC175
- Мягкая сумка для переноски
|
По запросу |
| Комплект CNX i3000 |
Комплект для измерения переменного тока Fluke CNX i3000 iFlex
- Беспроводной мультиметр Fluke CNX 3000
- Беспроводной модуль переменного тока Fluke CNX i3000 iFlex
- Гибкий токоизмерительный датчик iFlex
- Измерительные провода TL175
- Зажимы "крокодил" AC175
- Ремешок на магнитной подвеске
- Мягкая сумка для переноски
|
По запросу |
| Комплект CNX t3000 |
Комплект для измерения температуры Fluke CNX t3000
- Беспроводной мультиметр Fluke CNX 3000
- Беспроводной термоэлектрический модуль (тип К) Fluke CNX t3000
- Измерительные провода TL175
- Зажимы «крокодил» AC175
- Точечный щуп-термопара типа К 80PK-1
- Ремешок на магнитной подвеске
- Мягкая сумка для переноски
|
По запросу |
| CNX 3000 GM |
Система для общего обслуживания Fluke CNX 3000
- Беспроводной мультиметр Fluke CNX 3000
- Беспроводной модуль измерения напряжения переменного тока Fluke CNX v3000
- Беспроводной модуль переменного тока Fluke CNX i3000 iFlex
- Гибкий токоизмерительный датчик iFlex
- Беспроводной ПК-адаптер и ПО Fluke CNX pc3000
- Измерительные провода TL224
- Измерительные провода TL175
- Зажимы "крокодил" AC175
- Зажимы типа "крокодил" AC285
- Два (2) ремешка на магнитной подвеске
- Мягкая сумка для переноски
|
По запросу |
| CNX 3000 IND |
Промышленная система Fluke CNX 3000
- Беспроводной мультиметр Fluke CNX 3000
- Беспроводной модуль измерения напряжения переменного тока Fluke CNX v3000
- Три (3) беспроводных модуля переменного тока Fluke CNX i3000 iFlex
- Три (3) гибких токоизмерительных датчика iFlex i2500-10
- Беспроводной ПК-адаптер и ПО Fluke CNX pc3000
- Измерительные провода TL224
- Измерительные провода TL175
- Зажимы "крокодил" AC175
- Зажимы типа "крокодил" AC285
- Четыре (4) ремешка на магнитной подвеске
|
По запросу |
| CNX 3000 HVAC |
Система Fluke CNX 3000 HVAC
- Беспроводной мультиметр Fluke CNX 3000
- Беспроводной модуль измерительных клещей переменного тока Fluke CNX a3000
- Беспроводной термоэлектрический модуль (тип К) Fluke CNX t3000
- Беспроводной ПК-адаптер и ПО Fluke CNX pc3000
- Измерительные провода TL175
- Зажимы "крокодил" AC175
- Точечный щуп-термопара типа К 80PK-1
- Ремешок на магнитной подвеске
- Мягкая сумка для переноски
|
По запросу |
| Clips |
Price List |
| AC285 |
Зажимы типа "крокодил" AC285 SureGrip™ |
По запросу |
| PC Adapter and Software |
Price List |
| CNX pc3000 |
ПК-адаптер Fluke CNX pc3000 |
По запросу |
| Сумки и Чехлы |
Price List |
| CNX C3001 |
Модульный малый футляр CNX C3001
Совместимо с беспроводными модулями Fluke CNX |
По запросу |
| CNX C3002 |
Модульный мягкий футляр с 2 отделениями для цифрового мультиметра CNX C3002
- Совместимо с беспроводным мультиметром Fluke CNX
- Внутренний карман и ручка для переноски
|
По запросу |
| CNX C3003 |
Модульный мягкий футляр с 3 отделениями CNX C3003
- Совместимо с беспроводными модулями и измерительными приборами Fluke CNX
- Три регулируемых отсека, внутренний карман и ручка для переноски
|
По запросу |
| CNX C3000 |
Сумка для инструмента CNX C3000 Premium, модульная
Сетчатая сумка для пользовательской портативной системы, когда используется с другими модульными футлярами CNX. |
По запросу |
| Test Leads |
Price List |
| TL224 |
TL224 Набор силиконовых пробников SureGrip™ |
По запросу |
