Fluke 1623 II - Измеритель сопротивления заземления


Зарегистрирован в ГСИ РК
Регистрационный номер KZ.02.02.05010-2016
Сертификат выдан 19.04.2016
Сертификат действителен до 19.04.2021
Наименование Измерители сопротивления заземления
Тип Fluke 1621, Fluke 1623-2, Fluke 1625-2
Заказать поверку
Общие сведения

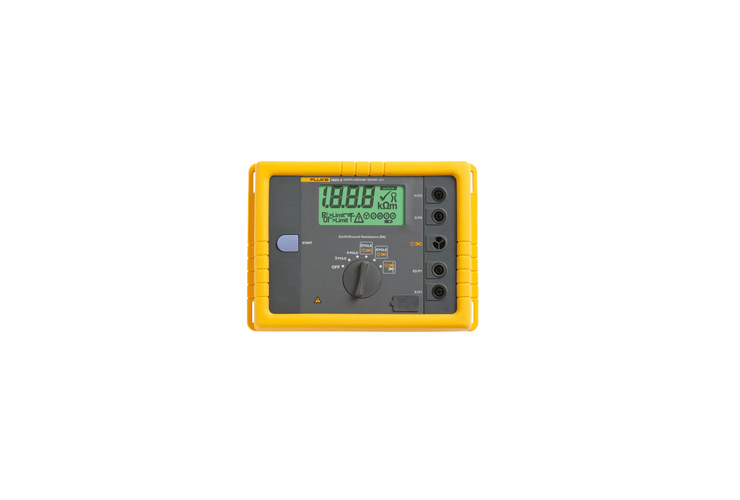

Измеритель сопротивления заземления Fluke 1623-2 GEO позволяет хранить данные и загружать файлы через разъем USB. Аксессуары мирового класса упрощают и ускоряют тестирование.

  • 3- и 4-полюсное падение напряжения, петлевое тестирование сопротивления заземления
  • 4-полюсное тестирование удельного сопротивления земли
  • Выборочное тестирование заземляющих стержней при помощи 1 зажима
  • Безэлектродное тестирование заземляющих стержней при помощи 2 зажимов
  • Степень защиты IP56 для использования вне помещений
  • Прочный футляр для переноски
  • Хранение и передача данных через порт USB

Данный измеритель также легко использовать. При каждом тестировании измеритель сообщает, какие электроды или зажимы необходимо подключить, а большим поворотным переключателем можно пользоваться даже в перчатке.


Функции

Безэлектродное тестирование


Измеритель сопротивления заземления Fluke 1623-2 способен измерять сопротивление заземляющего контура при помощи одних зажимов. При использовании этого метода рядом с заземляющим стержнем размещаются два зажима, каждый из которых подключается к измерителю. Заземляющие электроды не используются. Одним зажимом подается известное фиксированное напряжение, а вторым зажимом измеряется сила тока. Затем, измеритель автоматически определяет сопротивление заземляющего стержня. Данный метод тестирования действует только в том случае, если на проверяемом здании или структуре есть связанная система заземления, в большинстве случаев, такая система есть. При наличии всего одного заземляющего контура, что часто бывает во многих жилых домах, безэлектродный метод оказывается неэффективным, поэтому необходимо использовать тестовый метод падения напряжения.


При использовании безэлектродного тестирования не нужно отключать заземляющий стержень — во время тестирования связанная система заземления остается нетронутой. Остались в прошлом те дни, когда приходилось устанавливать и подключать каждый заземляющий стержень в системе — и это серьезная экономия времени. Вы также можете провести тесты сопротивления заземления в местах, которые вы не учитывали ранее: внутри зданий, на опорах ЛЭП или там, где нет доступа к поверхности земли.


Самый укомплектованный измеритель


Fluke 1623-2 — это уникальный измеритель сопротивления заземления, способный выполнять все четыре типа измерения сопротивления заземления.


  • 3- и 4-полюсное падение напряжения (при помощи электродов)
  • 4-полюсное тестирование удельного сопротивления земли (при помощи электродов)
  • Выборочное тестирование (при помощи одного зажима и электродов)
  • Безэлектродное тестирование (только при помощи двух зажимов)
Характеристики
Технические характеристики
Общие сведения
Дисплей: ЖК, 1999-разрядный Дисплей со специальными символами, высота символа — 25 мм, флуоресцентная подсветка
Пользовательский интерфейс Мгновенное измерение одним нажатием кнопок TURN (Поворот) и START (Запуск). Единственными действующими элементами являются поворотный переключатель и кнопка START (Запуск)
Прочный, водо- и пыленепроницаемый Инструмент предназначен для тяжелых рабочих условий (резиновая защитная крышка, IP56)
Память Объем внутренней памяти позволяет хранить до 1500 записей, доступных через разъем USB.
Диапазон температур
Рабочая температура от -10 °C до +50 °C (от 14 °F до 122 °F)
Температура хранения от -30 °C до 60 °C (от -22 °F до 140 °F)
Температурный коэффициент ± 0,1 % показаний/°C <18 °C >28 °C
Основная погрешность Относится к стандартному диапазону температур и гарантируется в течение одного года
Операционная ошибка Зависит от диапазона рабочих температур и обеспечивается гарантией на 1 год
Климатический класс C1 (IEC 654-1), от -5 °C до +45 °C (от 23° до +115° F), от 5 % до 95 % отн. влажн.
Класс защиты IP56 для футляра, IP40 для крышки батарейного отсека согласно EN60529
Безопасность Защита обеспечивается двойной и/или усиленной изоляцией. Максимум 50 В на землю. IEC61010-1: 300 В, категория II, степень загрязнения 2
EMC (Невосприимчивость к излучениям) IEC61326-1: Портативное устройство
Система качества Разработан и изготовлен согласно требованиям стандарта DIN ISO 9001
Наружное напряжение V наруж, макс = 24 В (пост.ток, перем.ток < 400 Гц), для более высоких значений измерение затруднено
Подавление V наруж > 120 дБ (162⁄3, 50, 60, 400 Гц)
Время измерения Обычно 6 секунд
Макс. перегрузка 250 В среднеквадратичное значение (имеет отношение к неправильному обращению)
Дополнительное питание 6 щелочных батарей 1,5 В (тип: AA LR6)
Ресурс батареи Стандартно > 3 000 измерений
Размеры (ШxВxГ) 250 мм x 133 мм x 187 мм (9,75 дюймов x 5,25 дюймов x 7,35 дюймов)
Вес 1,1 кг (2,43 фунта) включая батареи
7,6 кг (16,8 фунтов) включая аксессуары и батареи в футляре для переноски
RA 3-полюсное измерение сопротивления заземления (IEC 1557-5)
Положение переключателя R A 3-полюсное
Разрешение от 0,001 Ом до 10 Ом
Диапазон измерения от 0,020 Ом до 19,99 кОм
Погрешность ± (2 % от показаний прибора + 3 знака)
Операционная ошибка ± (5 % от показаний прибора + 3 знака)
Принцип измерения: измерение силы тока и напряжения
Измерение напряжения Vm = 48 В переменного тока
Ток короткого замыкания > 50 мА
Измерение частоты 128 Гц
Сопротивление щупа (R S) Макс 100 кОм
Сопротивление вспомогательного заземления (R H) Макс 100 кОм
Дополнительная погрешность от R Hи RS R H[кОм]•••R S[кОм]/R A[Ом]•••0,2 %
Мониторинг R S и R H с индикатором ошибки.
Автоматический выбор диапазона.
Измерение не выполняется, если проходящий через токовые клещи ток обладает слишком низкой силой.
R A 4-полюсное измерение сопротивления заземления (IEC 1557-5)
Положение переключателя R A 4-полюсное
Разрешение от 0,001 Ом до 10 Ом
Диапазон измерения от 0,020 Ом до 19,99 кОм
Погрешность ± (2 % от показаний прибора + 3 знака)
Операционная ошибка ± (5 % от показаний прибора + 3 знака)
Принцип измерения: измерение силы тока и напряжения
Измерение напряжения Vm = 48 В переменного тока
Ток короткого замыкания > 50 мА
Измерение частоты 128 Гц
Сопротивление щупа (R S +R ES) Макс 100 кОм
Сопротивление вспомогательного заземления (R H) Макс 100 кОм
Дополнительная погрешность от R Hи RS R H[кОм]•••R S[кОм]/R A[Ом]•••0,2 %
Мониторинг R S и R H с индикатором ошибки.
Автоматический выбор диапазона.
RA 3-полюсное выборочное измерение сопротивления заземления при помощи токовых клещей (R A при помощи клещей )
Положение переключателя R A 3-полюсное при помощи клещей
Разрешение от 0,001 Ом до 10 Ом
Диапазон измерения от 0,020 Ом до 19,99 кОм
Погрешность ± (7 % от показаний прибора + 3 знака)
Операционная ошибка ± (10 % от показаний прибора + 5 знаков)

Принцип измерения: измерение силы тока/напряжения (с помощью наружных токовых клещей)

Измерение напряжения Vm = 48 В переменного тока
Ток короткого замыкания > 50 мА
Измерение частоты 128 Гц
Сопротивление щупа (R S) Макс 100 кОм
Сопротивление вспомогательного заземления (R H) Макс 100 кОм
Мониторинг R S и R H с индикатором ошибки.
Автоматический выбор диапазона.
Измерение не выполняется, если проходящий через токовые клещи ток обладает слишком низкой силой.
RA 4-полюсное выборочное измерение сопротивления заземления при помощи токовых клещей (R A при помощи клещей )
Положение переключателя R A 4-полюсное при помощи клещей
Разрешение от 0,001 Ом до 10 Ом
Диапазон измерения от 0,020 Ом до 19,99 кОм
Погрешность ± (7 % от показаний прибора + 3 знака)
Операционная ошибка ± (10 % от показаний прибора + 5 знаков)
Принцип измерения: измерение силы тока/напряжения (с помощью наружных токовых клещей)
Измерение напряжения Vm = 48 В переменного тока
Ток короткого замыкания > 50 мА
Измерение частоты 128 Гц
Сопротивление щупа (R S) Макс 100 кОм
Сопротивление вспомогательного заземления (R H) Макс 100 кОм
Мониторинг R S и R H с индикатором ошибки.
Автоматический выбор диапазона.
Измерение не выполняется, если проходящий через токовые клещи ток обладает слишком низкой силой.
Безэлектродное измерение контура заземления (2 зажима )
Положение переключателя R A 4-полюсное при помощи 2 зажимов
Разрешение от 0,001 Ом до 10 Ом
Диапазон измерения от 0,020 Ом до 19,99 кОм
Погрешность ± (7 % от показаний прибора + 3 знака)
Операционная ошибка ± (10 % от показаний прибора + 5 знаков)
Принцип измерения: Безэлектродное измерение сопротивления в замкнутых контурах при помощи двух трансформаторов тока
Измерение напряжения Vm = 48 В переменного тока
Измерение частоты 128 Гц
Шумовой ток (I EXT) Макс. I EXT = 10 А (перем. ток) (R A < 20 Ом)
Макс. I EXT = 2 А (перем. ток) (R A > 20 Ом)
Автоматический выбор диапазона.
Данные относительно безэлектродного измерения контура заземления можно считать достоверными, только если измерения осуществлялись рекомендуемыми токовыми клещами на минимальном заданном расстоянии.
Модели и принадлежности
Модель Название Описание Price List
Комплект 1623-2

В комплект входят:

  • Измеритель сопротивления заземления
  • Руководство пользователя
  • Батареи
  • Краткий справочник
  • 2 измерительных провода
  • USB-кабель
По запросу

Accessory Kits Price List
ES-162P3-2 Набор электродов для 3-контактных измерений По запросу
ES-162P4-2 Набор электродов для 4-контактных измерений По запросу

Кабели Price List
Катушка 25M BL Катушка заземляющего провода 25 м (81,25 футов) По запросу
Катушка 25M GR Катушка заземляющего провода 25 м (81,25 футов) По запросу
Катушка 50M RD Катушка заземляющего провода 50 м (162,5 футов) По запросу

Токовые клещи Price List
EI-162AC Пристегивающийся трансформатор тока (индуктирующий) По запросу
EI-162X Пристегивающийся трансформатор тока (чувствительный) с набором экранированных кабелей По запросу
EI-1623 Набор зажимов для измерений в режимах "выборочный/безэлектродный" По запросу
EI-162BN 320 мм (12,6 дюймов) трансформатор с разрезным сердечником По запросу
Документация
