- Общие сведения
Два эффективных прибора в одном

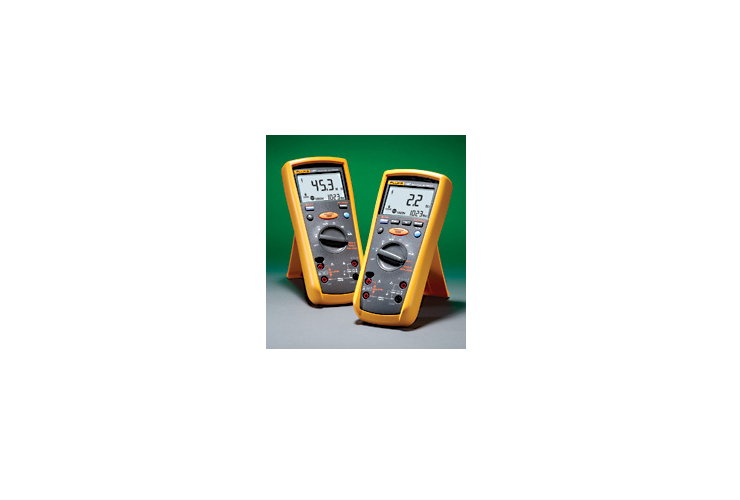

Мультиметры-мегометры Fluke 1587 и 1577 объединяют цифровой измеритель сопротивления изоляции и полнофункциональный цифровой мультиметр истинных среднеквадратичных значений в одном переносном компактном устройстве, что обеспечивает максимальную универсальность их применения как для диагностики , так и для технического обслуживания.
Независимо от применения на электродвигателях, генераторах, кабелях или коммутационных устройствах мультиметры-мегометры Fluke 1587/1577 идеально подходят для выполнения рабочих задач и обеспечивают экономическую выгоду, обладая ценой, заметно меньшей стоимости двух
- Функции
При выборе наиболее подходящего прибора для конкретного применения воспользуйтесь приведенной ниже сравнительной таблицей, содержащей характеристики двух новых мультиметров-мегометров:
| Функция |
1587 |
1577 |
| Испытательное напряжение изоляции 50В, 100В, 250В, 500В, 1000В |
• |
|
| Испытательное напряжение изоляции 500В, 1000В |
|
• |
| Проверка изоляции: от 0,01 MОм до 2,0 ГОм |
• |
|
| Проверка изоляции: от 0,1 MОм до 600 MОм |
|
• |
| Автоматический сброс емкостного напряжения |
• |
• |
| Сглаживание показаний проверки изоляции |
• |
|
| Частота |
• |
|
| Емкость |
• |
|
| Проверка диодов |
• |
|
| Температура |
• |
|
| Минимум/Максимум |
• |
|
| Фильтр низких частот (для работы с приводами с регулируемой скоростью (VSD)) |
• |
|
| Напряжение переменного/постоянного тока |
• |
• |
| Постоянное напряжение в милливольтах |
• |
• |
| Сила переменного/постоянного тока в миллиамперах |
• |
• |
| Сопротивление (от 0,1 Ом до 50 MОм) |
• |
• |
| Целостность |
• |
• |
| Три года гарантии |
• |
• |
| Дистанционный щуп, измерительные провода, зажимы типа "крокодил" |
• |
• |
| Термопара типа К |
• |
|
| Прочный, удобный, жесткий футляр |
• |
• |
| Автоматическое отключение прибора для экономии батарей |
• |
• |
| Истинное среднеквадратичное значение |
• |
• |
| Большой дисплей с подсветкой |
• |
• |
| Проверка сопротивления изоляции цепей под напряжением прекращается при напряжении более 30В, обеспечивая дополнительную защиту пользователя. |
• |
• |
| Категория измерения: КАТЕГОРИЯ III 100 В, КАТЕГОРИЯ IV 600 В |
• |
• |
| Имеется возможность использования дополнительной системы магнитного подвеса Fluke TPAKTM, позволяющей освободить руки для выполнения другой работы |
• |
• |
- Характеристики
| Характеристики |
| Напряжение постоянного тока |
| Максимальное напряжение: |
1000 В |
| Точность: |
1577: ±(0,2%+2) |
|
1587: ±(0,09%+2) |
| Максимальное разрешение: |
0,001 В |
|
| Напряжение переменного тока |
| Максимальное напряжение: |
1000 В |
| Точность: |
1577: ±(2%+3) |
|
1587: ±(2%+3) |
| Полоса пропускания переменного тока: |
1587: 5 кГц* |
|
*с фильтром нижних частот, 3 дБ при 800 Гц |
| Максимальное разрешение: |
0,1 мВ |
|
| Постоянный ток |
| Максимальная сила тока: |
400 мA |
| Погрешность измерения силы тока: |
1577: ±(1,0%+2) |
|
1587: ±(0,2%+2) |
| Максимальное разрешение: |
0,01мA |
|
| Переменный ток |
| Максимальная сила тока: |
400 мA |
| Погрешность измерения силы тока: |
1577: ±(2,0%+2)* |
|
1587: ±(1,5%+2)* |
|
* полоса пропускания 1 кГц |
| Максимальное разрешение: |
0,01мA |
|
| Сопротивление |
| Максимальное сопротивление: |
50 MОм |
| Точность: |
1577: ±(1,2%+2) |
|
1587: ±(0,9%+2) |
| Максимальное разрешение: |
0,1 Ом |
|
| Емкость (только 1587) |
| Максимальная емкость: |
9,999 мкФ |
| Точность: |
±(1,2%+2) |
| Максимальное разрешение: |
1 нФ |
|
| Частота (только 1587) |
| Максимальная частота: |
100 кГц |
| Точность: |
±(0,1%+1) |
| Максимальное разрешение: |
0,01 Гц |
|
| Измерение температуры (только 1587) |
|
от -40,0 °C до 537 °C |
|
от -40,0 °F до 998 °F |
|
исключая щуп |
|
| Проверка диодов (только 1587) |
| Диапазон: |
6 В |
| Разрешение: |
1 мВ |
| Точность: |
±(2 % + 1) |
|
| Проверка изоляции |
| Минимальный испытательный ток при 1kОм/В: |
|
| Испытательное напряжение: |
| 1577:00:00 |
500, 1000 В |
| 1587:00:00 |
50, 100, 250, 500, 1000 В |
|
| Максимальное сопротивление при испытательном напряжении: |
| 50 В: |
|
| 100 В: |
|
| 250 В: |
|
| 500 В: |
|
| 1000 В: |
1577: 600 MОм |
|
1587: 2 GΩ |
|
| Максимальное разрешение при испытательном напряжении: |
| 50 В: |
0,01 MОм |
| 100 В: |
0,01 MОм |
| 250 В: |
0,1 MОм |
| 500 В: |
0,1 MОм |
| 1000 В: |
0,1 MОм |
|
| Погрешность при испытательном напряжении: |
| 50 В: |
±(3 % + 5) |
| 100 В: |
±(3 % + 5) |
| 250 В: |
±(1,5 % + 5) |
| 500 В: |
1577: ±(2,0 % + 5) |
|
1587: ±(1,5 % + 5) |
| 1000 В: |
1577: ±(2,0 % + 5) |
|
1587: ±(1,5 % + 5) до 600 MОм, ±(10 % + 3) выше 600 MОм |
|
| Требования к окружающей среде |
| Рабочая температура |
|
| Температура хранения |
|
| Влажность (Без конденсации) |
|
0% - 95% (10 °C – 30 °C) |
|
0% - 75% (30 °C – 40 °C) |
|
0% - 40% (40 °C – 55 °C) |
|
| Рабочая высота над уровнем моря |
|
| Электрический стандарт безопасности |
| Категория превышения напряжения |
|
Соответствует стандартам ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 № 61010-1-04 и IEC/EN 61010-1 2-е издание для измерений КАТЕГОРИИ III 1000 В и КАТЕГОРИИ IV 600 В |
|
| Ведомственные разрешения |
|
2000 м КАТЕГОРИЯ III 1000 В, КАТЕГОРИЯ IV 600 В; 3000 м КАТЕГОРИЯ II 1000 В, CAT III 600 В |
|
| Механические и общие характеристики |
| Размер |
|
203 x 100 x 50 мм (с футляром) |
|
| Вес |
|
| Гарантия |
|
| Срок службы щелочной батареи |
| В режиме мультиметра: |
1000 часов |
| В режиме проверки изоляции: |
Прибор может выполнить не менее 1000 проверок изоляции при свежих щелочных батареях при комнатной температуре. Подразумеваются стандартные проверки сопротивления 1 MОм при напряжении 1000 В и рабочем цикле, состоящем из 5 секунд приложения напряжения и 25 секундной паузы. |
|
| Степень защиты |
|
- Модели и принадлежности
| Модель Название |
Описание |
Price List |
| Fluke 1587 |
В комплект мультиметра-мегометра
входит:
- Дистанционный щуп
- Измерительные провода
- Зажимы типа "крокодил"
- Термопара типа К
- Жесткий корпус
- Четыре щелочных батареи типа AA
- Краткое руководство пользователя
- Компакт-диск с руководством
|
|
По запросу |
| Fluke 1577 |
В комплект мультиметра-мегометра
входит:
- Дистанционный щуп
- Измерительные провода
- Зажимы типа "крокодил"
- Жесткий корпус
- Четыре щелочных батареи типа AA
- Краткое руководство пользователя
- Компакт-диск с руководством
|
|
По запросу |
| Clips |
Price List |
| AC285 |
Зажимы типа "крокодил" AC285 SureGrip™ |
По запросу |
| Test Probes |
Price List |
| TP220 |
TP220 SureGrip™ Industrial Test Probes |
По запросу |
| Освещение |
Price List |
| L200 |
L200 Осветитель датчика |
По запросу |
| L210 |
L210 Осветитель +удлиннитель пробника |
По запросу |
| LVD1 |
LVD1 Volt Light |
По запросу |
| Сумки и Чехлы |
Price List |
| C101 |
C101 Твердый футляр |
По запросу |
| C25 |
C25 Сумка для измерительного прибора |
По запросу |
| C550 |
C550 Сумка для инструмента |
По запросу |
| TPAK |
TPAK Комплект ToolPak |
По запросу |
| Салфетки Fluke MeterCleaner |
Салфетки Fluke MeterCleaner |
По запросу |
| CXT170 |
Футляр повышенной прочности CXT170 |
По запросу |
| Токовые клещи |
Price List |
| i1010 Kit |
i1010-KIT AC/DC Current Clamp and Carry Case Kit |
По запросу |
| i200 |
i200 Токовые клещи |
По запросу |
| i400 |
i400 Токовые клещи |
По запросу |
| Test Leads |
Price List |
| TL27 |
TL27 Набор пробников повышенной прочности |
По запросу |
| TL225 |
Комплект тестовых проводов адаптера напряжения помех TL225 SureGrip™ |
По запросу |
| Температура |
Price List |
| 80AK-A |
80AK-A Адаптер термопар |
По запросу |
| 80PK-27 |
80PK-27 Промышленный плоский зонд (типа К) |
По запросу |
| 80PK-3A |
80PK-3A Плоский зонд (типа К) |
По запросу |
| 80PK-8 |
80PK-8 Датчик температуры схомутом для труб (типа К) |
По запросу |
