- Общие сведения
Мощные возможности и "простота использования"!

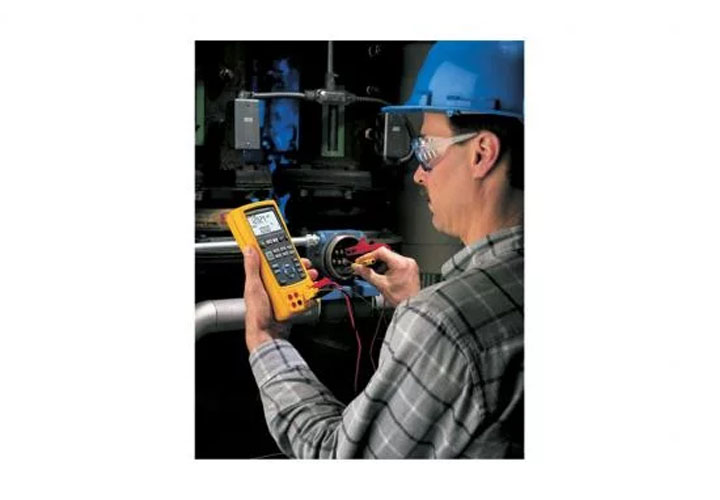

Возьмите с собой новый многофункциональный калибратор процессов Fl"uke 725 — и вы сможете измерить и откалибровать практически любой технологический параметр. С ним можно выполнять измерения и генерировать сигналы силы тока, напряжения, температуры (датчики RTD и термопары), частоты, сопротивления, а если воспользоваться поставляемыми дополнительно модулями — то и давления. Вам нужно откалибровать преобразователи? На разделенном экране Fluke 725 можно одновременно наблюдать входные и выходные сигналы. При испытании клапанов и I/P имеется возможность генерации тока в процессе измерения давления. 725Ex имеет автоматическое пошаговое и линейное измерения для дистанционного тестирования и функцию измерения с шагом 25% для быстрых линейных тестов.. Fluke 725 готов к немедленному использованию. С прибором легко работать, поскольку в нем отсутствует меню и имеются простые органы управления. Его функции памяти облегчают настройку. Благодаря прочной конструкции работать с ним можно в полную силу.
- Функции
Многофункциональный калибратор процессов Fluke 725 является мощным, но в то же время легким в использовании полевым калибратором. С помощью функций измерения и генерации можно измерить и откалибровать практически любой технологический параметр.
- Небольшие размеры его обтекаемого корпуса облегчают переноску.
- Прочная и надежная конструкция предназначена для полевого использования.
- Легкочитаемом экране измерения/генерации можно одновременно наблюдать входные и выходные сигналы.
- Измерение напряжения, силы тока, RTD, термопар, частоты и сопротивления для испытания датчиков и преобразователей.
- Генерация/моделирование напряжения, силы тока, RTD, термопар, частоты, сопротивления и давления для калибровки преобразователей
- Измерение/генерация давления при помощи любого из 29 модулей Fluke 700Pxx

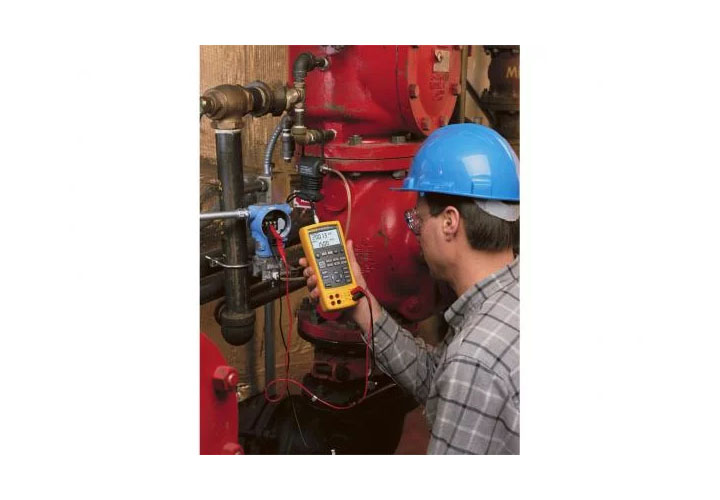

- Генерация тока с одновременным измерением давления для проведения испытаний клапанов и I/P
- Функции CPM и частоты поддерживают проведение испытаний расходометров
- Функции автоматических ступенчатых или линейно нарастающих измерений позволяют проводить ускоренные испытания линейности
- Питание преобразователей во время испытания осуществляется при помощи петли тока с одновременным измерением силы тока
- Возможны измерения короткоимпульсных RTD-преобразователей и программируемых контроллеров с длительностью импульса до 10 мс
- Имеется подсветка
- Батарея большой емкости из четырех элементов типа AA
- Батареи закрываются крышкой для простоты замены
- Характеристики
Точность измерений |
Напряжение постоянного тока |
30,000 В |
0,02%+ 2 единицы (верхняя часть дисплея) |
30,000 В |
0,02%+ 2 единицы (нижняя часть дисплея) |
100,00 мВ |
0,02% + 2 единицы |
-10,00 мВ - 75,00 мВ |
0,025 % + 1 единица (через TC разъем) |
|
Сила постоянного тока |
24,000 мА |
0,02% + 2 единицы |
|
Сопротивление |
0,0 - 400,0 Ω |
0,1 Ω (4-хжильный), 0.15 Ω (2-х- и 3-хжильный) |
401 - 1500 Ω |
0,5 Ω (4-хжильный), 1 Ω (2-х- и 3-хжильный) |
1500 - 3200 Ω |
1 Ω (4-хжильный), 1,5 Ω (2-х- и 3-хжильный) |
|
Частота |
2,0 - 1000,0 CPM |
0,05 % + 1 единица |
1,0 - 1100,0 Гц |
0,05 % + 1 единица |
1,00 кГц - 10,00 кГц |
0,05 % + 1 единица |
Чувствительность |
Минимум двойной амплитуды 1 В |
|
Давление |
Точность |
От 0,025% диапазона при использовании любого из 29 безопасных модулей давления. |
|
(для получения подробных спецификаций см. модули давления в дополнительном оборудовании и аксессуарах) |
|
Имеются модули для дифференциального, манометрического, абсолютного, двойного, высокого давления и для вакуума. |
|
Точность возбуждения |
Напряжение постоянного тока |
100,00 мВ |
0,02%+2 единицы |
10,000 В |
0,02%+2 единицы |
-10,00 мВ - 75,00 мВ |
0,025 % + 1 единица (через TC разъем) |
|
Сила постоянного тока |
24,000 мА (Возбуждение) |
0,02% + 2 единицы |
24,000 мА (Моделирование) |
0,02% + 2 единицы |
|
Сопротивление |
15,0 - 400,0 Ω |
0.15 Ω (ток. возб. 0,15 - 0.5 мА), 0,1 Ω (ток возб. 0,5 - 2 мА) |
401 - 1500 Ω |
0,5 Ω (ток возбуждения 0,05 - 0,8 мА) |
1500 - 3200 Ω |
1 Ω (ток возбуждения 0,05 - 0,4 мА) |
|
Частота |
2,0 - 1000,0 CPM |
0,05% |
1,0 - 1100,0 Гц |
0,05% |
1,00 кГц - 10,00 кГц |
0,25% |
Форма сигнала: |
Прямоуг. импульс двойной амплитуды 5 В, отклонение -0.1 В |
|
Импульсные RTD трансмиттеры и термопары |
Точность измерений: |
NI-120 |
0,2 °C |
PT-100 (385) |
0,33 °C |
PT-100 (393) |
0,3 °C |
PT-100 (JIS) |
0,3 °C |
PT-200 (385) |
0,2 °C |
PT-500 (385) |
0,3 °C |
PT-1000 (385) |
0,2 °C |
Разрешение: |
0,1 °C |
J: |
0,7 °C |
K: |
0,8 °C |
T: |
0,8 °C |
E: |
0,7 °C |
R: |
1,8 °C |
S: |
1,5 °C |
B: |
1,4 °C |
L: |
0,7 °C |
U: |
0,75 °C |
N: |
0,9 °C |
Разрешение |
J, K, T, E, L, N, U: 0,1 °C, 0,1 °F B, R, S: 1 °C, 1 °F |
XK |
0.6°C |
BP |
1.2°C |
|
Точность возбуждения: |
NI-120 |
0,2 °C |
PT-100 (385) |
0,33 °C |
PT-100 (393) |
0,3 °C |
PT-100 (JIS) |
0,3 °C |
PT-200 (385) |
0,2 °C |
PT-500 (385) |
0,3 °C |
PT-1000 (385) |
0,2 °C |
Разрешение: |
0,1 °C |
Примечание: |
Точность указана для измерений, произведенных с помощью 4 проводов. |
J: |
0,7 °C |
K: |
0,8 °C |
T: |
0,8 °C |
E: |
0,7 °C |
R: |
1,4 °C |
S: |
1,5 °C |
B: |
1,4 °C |
L: |
0,7 °C |
U: |
0,75 °C |
N: |
0,9 °C |
Разрешение |
J, K, T, E, L, N, U: 0.1 °C, B, R, S: 1 °C |
XK |
0.6°C |
BP |
1.2°C |
|
Характеристики |
Линейно-нарастающие функции |
Функции возбуждения: |
Напряжение, ток, сопротивление, частота, температура, давление. |
Функции линейного изменения |
Функция медленного, быстрого (пилообразного) линейного изменения, пошаговая функция (шаг 25%) |
|
Функция мощности сети |
Напряжение: |
24 В |
Точность: |
10% |
Максимальный ток: |
22 мА, защита от короткого замыкания |
|
Функции задания шага |
Функции возбуждения: |
Напряжение, ток, сопротивление, частота, температура, давление. |
Шаги |
25% диапазона, 100% диапазона |
|
Требования к окружающей среде |
Рабочая температура |
|
Температура хранения |
|
Высота над уровнем моря при эксплуатации |
|
Электрический стандарт безопасности |
Полученные одобрения |
|
EN 61010-1:1993, ANSI/ISA S82.01-1994; CAN/CSA C22.2 No 1010.1:1992 |
|
Механические и общие характеристики |
Размер |
|
Вес |
|
Батареи |
|
Замена аккумуляторных батарей |
|
Отдельный аккумуляторный отсек для быстрой смены батареи без нарушения отметки о калибровке |
|
Присоединения к боровому порту |
|
Соединительное устройство блока давления |
|
- Модели и принадлежности
Многофункциональный калибратор процессов Fluke 725 включает:
- Один набор зажимов типа "крокодил" AC72
- Один набор наращиваемых измерительных проводов
- Один набор измерительных проводов TL 75
- Руководства для пользователей
- Документация
|
