- Общие сведения

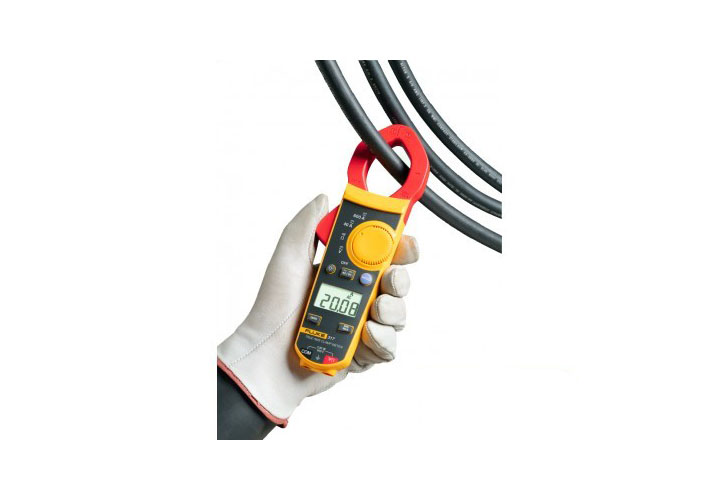

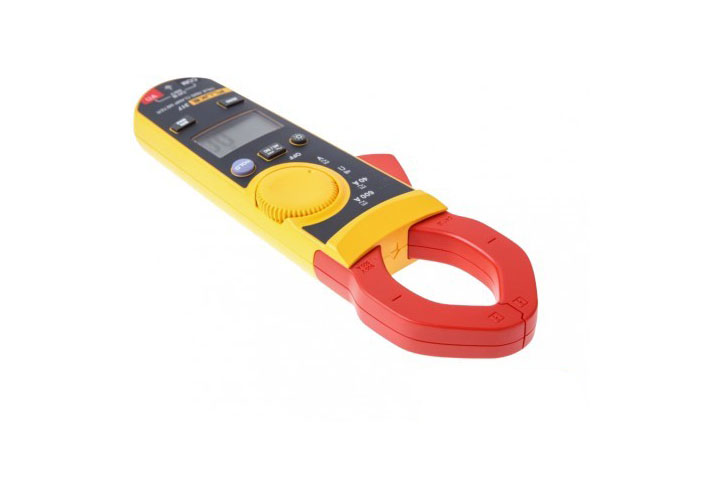

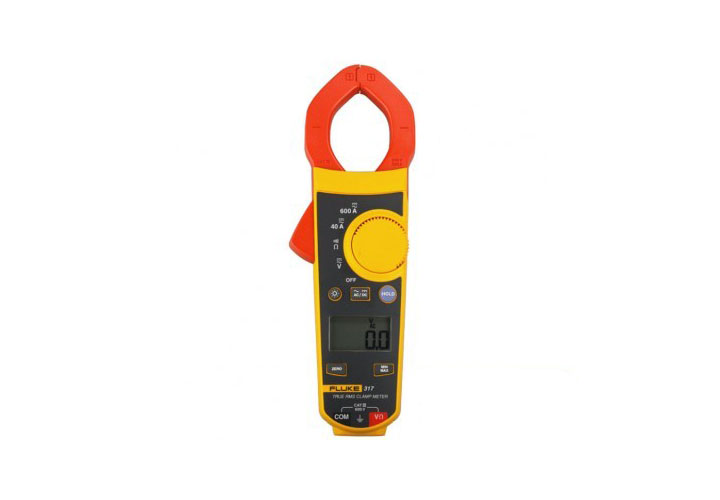

Fluke 317 и 319 разработаны в соответствии с эргономичной концепцией, они удобно лежат в руке и позволяют легко работать в ограниченном пространстве. Эти небольшие и прочные токоизмерительные клещи идеально подходят для измерений силы тока до 1000 А (319) в тесных кабельных отсеках. Fluke 317 и 319 также имеют функцию измерения постоянного и переменного тока и большое разрешение для нагрузок меньше 40 A. Помимо компактного размера и впечатляющего набора функций Fluke 319 также снабжен функциями измерения пусковых токов и частоты для проверки электродвигателей, приборов освещения и т. п.
- Функции
Обе модели удобны в использовании, компактны, и оборудованы разнообразными функциями:
- "Уникальные функции для выполнения высокоточных испытательных измерений тока 40A, повышенная точность измерения малых токов--0,01A Высокое разрешение, увеличенная точность измерений - 1,6%."
- "Удобство в работе, небольшой вес и компактность делают токоизмерительные клещи
- идеальным инструментом для использования в стесненных условиях ограниченного пространства"
- "Большой дисплей с подсветкой облегчает работу в темных местах"
- Функция измерения пускового тока (319) позволяет выполнять замеры пускового тока и частоты, что вносит дополнительные удобства при тестировании, к примеру, электрического и осветительного оборудования. (319)
- Измерение частоты тока
- Точность до 0,01 A и 0,1 В
- Измерение 1000 A / 600 A переменного/постоянного тока (319/317)
- Измерение напряжения до 600 В, переменный/постоянный ток
- Измерение сопротивления до 4000Ом
- Звуковой сигнал для проверки целостности цепи
- Функция автоматического выключения питания продлевает срок службы элементов питания. Это означает, что прибор всегда готов к работе
- Функция сохранения ‘экранных’ изображений позволяет сохранять результаты измерений
- Гарантия — 1 год.
- Характеристики
| Общие характеристики |
| Цифровой дисплей |
Разрешение 6000 разрядов |
| Индикатор низкого уровня заряда батареи |
Индикатор низкого уровня заряда батареи |
| Питание |
3 x AAA IEC LR03, элементы питания |
| Ширина открытия клещей |
37 мм (1,45 дюйма) |
| Размеры (ДлинаXШиринаXВысота) |
234 x 74 x 34,8 мм |
| Вес |
384 г (включая элементы питания) |
| Автоматическое измерение |
Ом |
| Степень защиты |
| CE |
| EN/IEC 61010-1 и IEC 61010-2-032 |
| Тип установки III, рабочие условия 600 В |
|
| Электрические характеристики Fluke 317: |
| Переменный ток |
| Выбор диапазона |
40,00 A, 600,0 A |
| Разрешение |
0,01 A, 0,1 A |
| Погрешность |
1,6 % ±6 разрядов (50-60 Гц) [40 A] |
|
2,5 ±8 разрядов (60-500 Гц) [40 A] |
|
1,5 % ±5 разрядов (50-60 Гц) [600 A] |
|
2,5±5 разрядов (60-500 Гц) [600 A] |
| Коэффициент амплитуды добавление 2% к характеристикам при CF > 2 |
3,0 макс. при 500 A 2,5 макс. при 600 A |
| Реакция на переменный ток |
Среднеквадратичное значение |
|
| Постоянный ток |
| Выбор диапазона |
40,00 A 600,0 A |
| Разрешение |
0,01 A, 0,1 A |
| Погрешность |
1,6 %±6 разрядов [40 A] |
|
1,5 %±5 разрядов [600 A] |
|
| Измерение напряжения переменного тока |
| Выбор диапазона |
600,0 В |
| Разрешение |
0,1 В |
| Погрешность |
1,5 %±5 разрядов (20-500 Гц) |
| Реакция на переменный ток |
Среднеквадратичное значение |
|
| Напряжение постоянного тока |
| Выбор диапазона |
600,0 B |
| Разрешение |
0,1 B |
| Погрешность |
1 %±4 разряда |
|
| Ом |
| Выбор диапазона |
400,0 Ом 4000 Ом |
| Разрешение |
0,1 Ом 1 Ом |
| Погрешность |
1 %±5 разрядов |
|
| Целостность |
|
| Пусковой бросок |
|
| Гц |
| Выбор диапазона |
Нет |
| Разрешение |
Нет |
| Уровень запуска развертки |
Нет |
|
| Электрические характеристики Fluke 319: |
| Переменный ток |
| Выбор диапазона |
40,00 A 600,0 A 1000 A |
| Разрешение |
0,01 А 0,1 А 1 A |
| Погрешность |
1,6 % ±6 разрядов (50-60 Гц) [40 A] |
|
2,5±8 разрядов (60-500 Гц) [40 A] |
|
1,5 %±5 разрядов (50-60 Гц) [600/1000 A] |
|
2,5±5 разрядов (60-500 Гц) [600/1000 A] |
| Коэффициент амплитуды добавление 2% к характеристикам при CF > 2 |
3,0 макс. при 500 A 2,5 макс. при 600 A 1,4 макс при 1000 A |
| Реакция на переменный ток |
среднеквадратичное значение |
|
| Постоянный ток |
| Выбор диапазона |
40,00 A 600,0 A 1000 A |
| Разрешение |
0,01 А 0,1 А 1 A |
| Погрешность |
1,6 %±6 разрядов [40 A] |
|
1,5 %±5 разрядов [600/1000 A] |
|
| Измерение напряжения переменного тока |
| Выбор диапазона |
600,0 В |
| Разрешение |
0,1 В |
| Погрешность |
1,5 %±5 разрядов (20-500 Гц) |
| Реакция на переменный ток |
среднеквадратичное значение |
|
| Напряжение постоянного тока |
| Выбор диапазона |
600,0 B |
| Разрешение |
0,1 В |
| Погрешность |
1 %±4 разряда |
|
| Ом |
| Выбор диапазона |
400,0 Ом |
|
4000 Ом |
| Разрешение |
0,1 Ом |
|
1 Ом |
| Погрешность |
1 %±5 разрядов |
|
| Целостность |
|
| Пусковой бросок |
|
| Гц |
| Выбор диапазона |
5,0 – 500,0 Гц |
| Разрешение |
0,5 %±5 разрядов |
| Уровень запуска развертки |
10 – 100 Гц ≥5 A, 5 – 10 Гц, 100 – 500 Гц ≥ 10 А |
|
Все высокоточные измерения относятся к диапазону температур 23 °C ± 5 °C (73 °F ± 41 °F) Менее 18 °C и более 28 °C (64 °F и более 82 °F)
| Характеристики условий эксплуатации |
| Рабочая температура |
|
от -10 °C до 50 °C (от 14°F до 122°F) |
|
| Температура хранения |
|
От - 40 °C до +60 °C (от -40 °F до 140 °F) |
|
| Допустимая влажность при работе |
|
Без конденсации (< 10 °C) (< 50 °F) |
|
90 % RH (от 10 °C до 30 °C) (от 50 °F до 86 °F) |
|
75 % RH (от 30 °C до 40 °C) (от 86 °F до 104 °F) |
|
45 % RH (от 40 °C до 50 °C) (от 104 °F до 122 °F) |
|
Без конденсации |
|
| Высота над уровнем моря при эксплуатации |
|
Высота над уровнем моря 2000 метров |
|
| Высота над уровнем моря при хранении |
|
Высота над уровнем моря 12000 метров |
|
| Степень защиты IP |
|
| Требования по вибрации |
|
Средний MIL-PRF-28800F Класс 2, 5-500 Гц, 30 минут на ось |
|
| Ударопрочность |
|
| Защищенность от электромагнитных помех (EMI), защищенность от радиопомех (RFI), электромагнитная совместимость (EMC) |
|
Без использования специальногоокружения EMC ≥ 0,1 В/м |
|
| Температурные коэффициенты |
|
0.1x (обусловленная точность)/ °C |
|
(<64 °F или > 82° F) |
|
(<18 °C или > 28 °C) |
|
- Модели и принадлежности
| Модель Название |
Описание |
Price List |
| Fluke 317/319 |
Токоизмерительные клещи
Комплект поставки:
- Тестовые пробники
- Мягкий переносной футляр
- Три батареи AAA (установлены)
- Руководство пользователя 317/319
|
По запросу |
| Clips |
Price List |
| AC285 |
Зажимы типа "крокодил" AC285 SureGrip™ |
По запросу |
| Освещение |
Price List |
| L206 |
Светодиодный налобный фонарь L206 Deluxe |
По запросу |
| Test Leads |
Price List |
| TL223 |
Комплект электрических измерительных проводов TL223 SureGrip™ |
По запросу |
