- Общие сведения

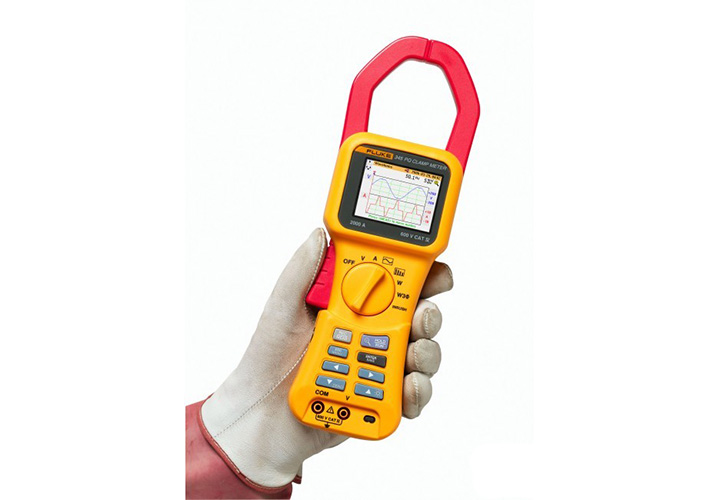

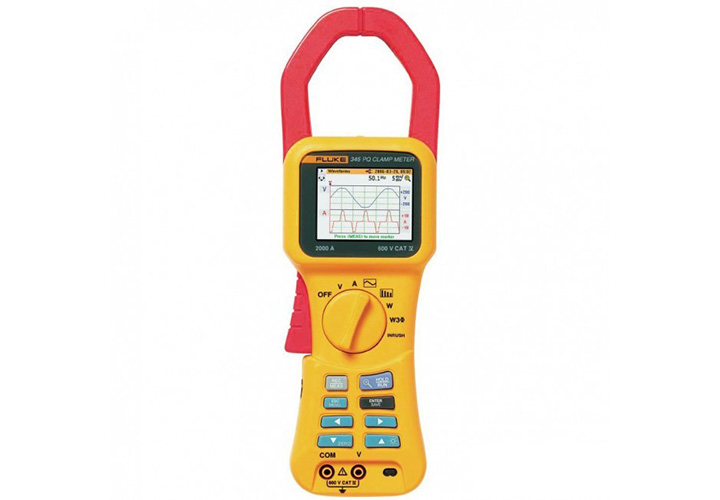

Прибор представляет собой комбинацию анализатора мощности, регистратора качества электроэнергии и токоизмерительных клещей и идеально подходит для контроля электронных нагрузок.
С ярким цветным дисплеем для анализа спектра гармоник, фильтром низких частот для подавления высокочастотных шумов и конструкцией, обеспечивающей высокую помехоустойчивость, анализатор мощности Fluke 345 идеально подходит для устранения неисправностей в цепях питания коммутируемых нагрузок. Кроме того, наличие токоизмерительных клещей, работающих на основе эффекта Холла, позволяет измерять постоянный ток с помощью измерителя мощности без обрыва цепи. Встроенная память анализатора мощности обеспечивает регистрацию данных по качеству электроэнергии на протяжении длительных периодов времени, упрощая анализ тенденций и нерегулярных сбоев.
Применение
- Настройка и устранение неисправностей частотно-регулируемых приводов и систем бесперебойного питания (UPS) - Проверка правильного функционирования устройств путем измерения ключевых параметров качества электроэнергии
- Измерение гармоник - Обнаружение гармонических искажений, которые могут привести к повреждению или нарушению нормального режима работы важных узлов оборудования
- Регистрация пусковых токов - Измерение пусковых токов, приводящих к ложным сбросам и срабатываниям автоматических выключателей
- Нагрузочные испытания – Определение возможностей электрической системы перед подключением нагрузок
- Функции
- Измерение переменного и постоянного тока: Измерение истинных среднеквадратичных значений переменного тока до 1400 А и постоянного тока до 2000 А с помощью токоизмерительных клещей без разрыва цепи
- Высший класс безопасности: Анализатор электроснабжения удовлетворяет требованиям класса безопасности 600 В CAT IV и может использоваться непосредственно на главном вводе
- Номинальная точность в среде с высоким уровнем помех: Фильтр низких частот позволяет получить точные результаты с помощью токоизмерительных клещей даже при искажении формы сигнала на электронных нагрузках
- Регистрация данных: Идентификация нерегулярных сбоев путем поминутной регистрации любых параметров качества электроэнергии, включая гармоники, в течение месяца
- Проверка источников постоянного тока: Прямое измерение пульсаций (в %) на батареях и в системах постоянного тока
- Обнаружение неисправностей, связанных с гармониками: Анализ и регистрация гармоник в цифровой или графической форме
- Пусковой ток: Регистрация и анализ ложных срабатываний устройств защиты для периодов от 3 до 300 секунд
- Простота в использовании: Удобная настройка анализатора электроснабжения с помощью цветного дисплея с подсветкой, отображающего осциллограммы сигналов и графики трендов
- Изучение 3-фазных систем: Встроенная функция для исследования сбалансированных нагрузок
- Построение графиков и создание отчетов: Возможность использования анализатора электроснабжения с программой Power Log, входящей в комплект поставки
- Характеристики
| Дисплей |
|
| Цветной трансмиссивный ЖК-дисплей размерами 320 x 240 пикселов (70 мм по диагонали) с 2-уровневой подсветкой |
|
|
| Питание |
|
|
6 щелочных батареек 1,5 В типа AA MN 1500 или IEC LR6 |
|
| Стандартное время работы батареи |
|
> 10 часов (при полной подсветке) |
|
> 12 часов (при сниженной подсветке) |
|
| Блок питания BE345, заменяющий питание от батареи |
| Входное напряжение |
110/230 В 50/60 Гц |
| Выходные параметры |
15 В постоянного тока, 300 мА |
|
| Условия окружающей среды (только для использования в помещениях) |
| Рекомендуемые условия |
|
Значения точности указаны для температуры 23˚C ± 1˚C |
|
| Рабочая температура |
|
| Температурный коэффициент при измерениях тока |
|
≤ ± 0,15 % от показаний на 1 °C |
|
| Температурный коэффициент при измерениях напряжения |
|
≤ ± 0,15 % от показаний на 1 °C |
|
| Допустимая относительная влажность |
|
80 % для температур до 31 °C с уменьшением по линейному закону до 50 % относительной влажности при 40 °C |
|
| Максимальная высота над уровнем моря |
|
| Электробезопасность |
|
|
600 В CAT IV согласно стандарту IEC 61010-1, двойная или повышенная изоляция, степень загрязнения 2 |
|
|
|
Степень защиты IP40 согласно стандарту EN60529 |
|
| Максимальное напряжение для гарантированной безопасности работы |
| Измерение тока |
600 В истинных среднеквадратичных значений переменного тока или постоянного тока между неизолированным проводником и землей |
| Измерение напряжения |
600 В истинных среднеквадратичных значений переменного тока или постоянного тока между входным зажимом и землей или 825 В между включенными фазами (схема соединения треугольником) |
|
| Электромагнитная совместимость |
| Излучение |
|
Соответствие классу A согласно стандарту IEC/EN 61326-1:1997 |
|
| Помехоустойчивость |
|
Согласно стандарту IEC/EN 61326-1:1997, дополнение C, критерий эффективности функционирования B |
|

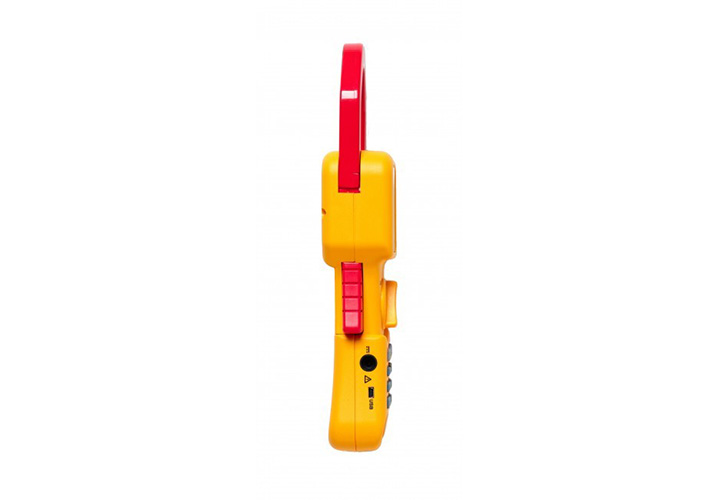

| Механические характеристики |
| Габаритные размеры (длина x ширина x высота) |
|
| Вес (с элементами питания) |
|
| Ширина открытия клещей |
|
| Размер клещей |
|
| Чистка |
|
Прибор можно чистить тканью, пропитанной изопропанолом. Не допускается использование абразивных чистящих средств и растворителей. |
|
| Измерение тока (постоянного, среднеквадратичного значения постоянного тока, среднеквадратичного значения переменного тока) |
| Диапазон измерения |
|
От 0 до 2000 А постоянного тока или 1400 А среднеквадратичного значения переменного тока |
|
| Функция автоматического выбора диапазона |
|
| Разрешение |
|
10 мА в диапазоне 40 А |
|
100 мА в диапазоне 400 А |
|
1 А в диапазоне 2000 А |
|
| Погрешность: при измерениях постоянного тока и среднеквадратичного значения постоянного тока |
| I > 10 А: |
± 1,5 % от показания ± 5 единиц младшего разряда |
| I < 10 А: |
± 0,2 А |
|
| Погрешность: Режим измерения средних значений (AVG) |
| I > 10 А: |
± 3 % от показания ± 5 единиц младшего разряда |
| I < 10 А: |
± 5 А |
|
| Погрешность: Режим измерения пиковых значений (Pk) |
| I > 10 А: |
± 5 % от показания ± 5 единиц младшего разряда |
| I < 10 А: |
± 5 А |
|
| Погрешность: Режим измерения ампер-часов (AHr) |
| I > 10 А: |
± 2 % от показания ± 5 единиц младшего разряда |
| I < 10 А: |
± 0,5 А час |
|
| Погрешность: Режим измерения пик-фактора (CF - Crest Factor) |
| 1,1 ≤ CF < 3: |
± 3 % от показания ± 5 единиц младшего разряда |
| 3 ≤ CF < 5: |
± 5 % от показания ± 5 единиц младшего разряда |
| Разрешение: |
0,01 |
|
| Погрешность: Режим измерения пульсаций (RPL) |
| 2 % ≤ RPL < 100 %: |
± 3 % от показания ± 5 единиц младшего разряда |
| 100 % ≤ RPL < 600 %: |
± 5 % от показания ± 5 единиц младшего разряда |
| Разрешение: |
0,1 % |
| Постоянный ток Idc > 5 А, переменный ток Iac > 2 А |
|
|
| Измерение напряжения (постоянного, среднеквадратичного значения постоянного напряжения, среднеквадратичного значения переменного напряжения) |
| Диапазон измерения |
|
От 0 до 825 В постоянного напряжения или среднеквадратичного значения переменного напряжения |
|
| Функция автоматического выбора диапазона |
|
4 В / 40 В / 400 В / 750 В |
|
| Разрешение |
|
1 мВ в диапазоне 4 В |
|
10 мВ в диапазоне 40 В |
|
100 мВ в диапазоне 400 В |
|
1 В в диапазоне 750 В |
|
| Погрешность: при измерениях постоянного напряжения и среднеквадратичного значения постоянного напряжения |
| V > 1 В: |
± 1 % от показания ± 5 единиц младшего разряда |
| V < 1 В: |
± 0,02 В |
|
| Погрешность: Режим измерения средних значений (AVG) |
| V > 1 В: |
± 3 % от показания ± 5 единиц младшего разряда |
| V < 1 В: |
± 0,03 В |
|
| Погрешность: Режим измерения пиковых значений (Pk) |
| V > 1 В: |
± 5 % от показания ± 5 единиц младшего разряда |
| V < 1 В: |
± 0,03 В |
|
| Погрешность: Режим измерения пик-фактора (CF - Crest Factor) |
| 1,1 ≤ CF < 3: |
± 3 % от показания ± 5 единиц младшего разряда |
| 3 ≤ CF < 5: |
± 5 % от показания ± 5 единиц младшего разряда |
| Разрешение: |
0,01 |
|
| Погрешность: Режим измерения пульсаций (RPL) |
| 2 % ≤ RPL < 100 %: |
± 3 % от показания ± 5 единиц младшего разряда |
| 100 % ≤ RPL < 600 %: |
± 5 % от показания ± 5 единиц младшего разряда |
| Разрешение: |
0,1 % |
| Постоянное напряжение Vdc > 0,5 В, переменное напряжение Vac > 0,2 В |
|
|
|
|
Для всех режимов измерения при постоянном токе и в диапазоне частот от 15 Гц до 1 кГц Максимальное напряжение равно 1 000 В, среднеквадратичное значение среднеквадратичное напряжение является истинным среднеквадратичным значением (суммой постоянной и переменной составляющих) |
|
| Гармоники |
| Суммарный коэффициент искажений (THD) |
| 1 % ≤ THD < 100 %: |
± 3 % от показания ± 5 единиц младшего разряда |
| 100 % ≤ THD < 600 %: |
± 5 % от показания ± 5 единиц младшего разряда |
| Разрешение: |
0,1 % |
|
| Коэффициент искажения (DF) |
| 1 % ≤ DF < 100 %: |
± 3 % от показания ± 5 единиц младшего разряда |
| Разрешение: |
0,1 % |
| H02 ≤ Vгарм. < H13: |
± 5 % ± 2 разряда |
| H13 ≤ Vгарм. < H30: |
± 10 % ± 2 разряда |
|
|
|
Все измерения производятся до 30-ой гармоники (40-я гармоника в диапазоне от 15 Гц до 22 Гц) Частотные диапазоны основной гармоники F0 от 15 Гц до 22 Гц и от 45 Гц до 65 Гц Среднеквадратичное значение переменного напряжения Vacrms > 1 В |
|
| Измерение мощности (однофазные и трехфазные системы) (постоянный ток, среднеквадратичное значение постоянного тока, среднеквадратичное значение переменного тока) |
| Диапазон измерения |
|
От 0 до 1650 кВт для постоянного тока или до 1200 кВт для переменного тока |
|
| Функция автоматического выбора диапазона |
|
4 кВт, 40 кВт, 400 кВт, 1650 кВт |
|
| Разрешение |
|
1 Вт в диапазоне 4 кВт |
|
10 Вт в диапазоне 40 кВт |
|
100 Вт в диапазоне 400 кВт |
|
1 кВт в диапазоне 1200 кВт |
|
| Погрешность |
|
± 2,5 % от показания ± 5 единиц младшего разряда |
|
W1Ø < 2 кВт ± 0,08 кВт |
|
W3Ø < 4 кВт ± 0,25 кВт |
|
| Измерение полной мощности (однофазные и трехфазные системы) (постоянный ток, среднеквадратичное значение постоянного тока, среднеквадратичное значение переменного тока) |
| Диапазон измерения |
|
От 0 до 1650 кВА для постоянного тока или до 1200 кВА для переменного тока |
|
| Функция автоматического выбора диапазона |
|
4 кВА, 40 кВА, 400 кВА, 1650 кВА |
|
| Разрешение |
|
1 ВА в диапазоне 4 кВА |
|
10 ВА в диапазоне 40 кВА |
|
100 ВА в диапазоне 400 кВА |
|
1 кВА в диапазоне 1200 кВА |
|
| Погрешность |
| Полная мощность > 2 кВА: |
± 2,5 % от показания ± 5 единиц младшего разряда |
| Полная мощность > 2 кВА: |
± 0,08 кВА |
|
| Измерение реактивной мощности (однофазные и трехфазные системы) |
| Диапазон измерения |
|
| Функция автоматического выбора диапазона |
|
4 кВАР, 40 кВАР, 400 кВАР, 1200 кВАР |
|
| Разрешение |
|
1 ВАР в диапазоне 4 кВАР |
|
10 ВАР в диапазоне 40 кВАР |
|
100 ВАР в диапазоне 400 кВАР |
|
1 кВАР в диапазоне 1200 кВАР |
|
| Погрешность |
| Реактивная мощность > 4 кВАР: |
± 2,5 % от показания ± 5 единиц младшего разряда |
| Реактивная мощность > 4 кВАР: |
± 0,25 кВАР |
|
| Диапазон коэффициента мощности (PF) |
|
| Коэффициент мощности (однофазные и трехфазные системы) |
| Диапазон измерения |
|
Емкостной от 0,3 до 1,0 и индуктивный от 1,0 до 0,3 (емкостной от 72,5° до 0° и индуктивный от 0° до 72,5°) |
|
| Разрешение |
|
| Погрешность |
|
| Диапазон частот |
|
| Коэффициент реактивной мощности (однофазные и трехфазные системы) |
| Диапазон измерения |
|
Емкостной от 0,3 до 1,0 и индуктивный от 1,0 до 0,3 (емкостной от 72,5° до 0° и индуктивный от 0° до 72,5°) |
|
| Разрешение |
|
| Погрешность |
|
| Диапазон частот |
|
От 15 до 22 Гц и от 45 Гц до 65 Гц |
|
| Измерение энергии (кВт•ч) |
| Диапазон измерения |
|
| Функция автоматического выбора диапазона |
|
4 кВтч, 40 кВтч, 400 кВтч, 4 000 кВтч, 40 000 кВтч |
|
| Разрешение |
|
1 Вт ч в диапазоне 4 кВтч |
|
10 Вт ч в диапазоне 40 кВтч |
|
100 Вт ч в диапазоне 400 кВтч |
|
1 кВтч в диапазоне 4 000 кВтч |
|
10 кВтч в диапазоне 40 000 кВтч |
|
| Погрешность |
| Энергия > 2 кВтч: |
± 3 % ± 5 разряда |
| Энергия < 2 кВтч: |
± 0,08 кВтч |
|
| Измерение всех параметров мощности (ВА /ВАР /Коэффициент мощности) |
| Диапазон частот: |
Постоянный ток и в диапазоне от 15 Гц до 1 кГц |
| Диапазон тока: |
От 10 А до 1400 А (среднеквадратичное значение) |
| Диапазон напряжения: |
от 1 В до 825 В (среднеквадратичное значение) |
| Максимальные значения на входе: |
825 В (среднеквадратичное значение)/1400 А (среднеквадратичное значение) |
| Значения при перегрузке: |
1 000 В (среднеквадратичное значение)/10 000 А Для всех режимов измерения при постоянном токе и в диапазоне частот от 15 Гц до 1 кГц. Ток перегрузки 10 000 А или произведение среднеквадратичного тока на частоту < 400 000 |
|
| Измерение частоты (на источниках тока или напряжения) |
| Диапазон измерения |
|
| Разрешение |
|
| Погрешность |
|
В диапазоне от 15 Гц до 22 Гц ± 0,5 % от показания |
|
В диапазоне от 40 Гц до 70 Гц ± 0,5 % от показания |
|
В диапазоне от 15 Гц до 1000 Гц ± 1 % от показания |
|
| Диапазон тока |
|
От 10 А до 1400 А (среднеквадратичное значение) |
|
| Диапазон напряжения: |
|
от 1 В до 825 В (среднеквадратичное значение) |
|
| Функция Scope (осциллограф) |
| Измерение тока |
| Диапазоны: |
10 А / 20 А / 40 А / 100 А / 200 А / 400 А / 1000 А / 2000 А |
| Разрешение: |
1 А в диапазоне 40 A 10 А в диапазоне 400 А 50 А в диапазоне 2000 А |
| Погрешность: |
± 3 % от показания ± 1 пиксель |
| Значения при перегрузке: |
10 000 А |
|
| Измерение напряжения |
| Диапазоны: |
4 В / 10 В / 20 В / 40 В / 100 В / 200 В / 400 В / 1000 В |
| Разрешение: |
100 мВ в диапазоне 4 В 1 В в диапазоне 40 В 10 В в диапазоне 400 В 31,25 В в диапазоне 1000 В |
| Погрешность: |
± 2 % от показания ± 1 пиксель |
| Значения при перегрузке: |
1000 В (среднеквадратичное значение) |
| Диапазон частот: |
Постоянный ток и в диапазоне от 15 Гц до 600 кГц |
|
| Временная ось |
|
2,5 мс, 5 мс, 10 мс, 25 мс, 50 мс/деление |
|
| Частота обновления |
|
| Максимальная частота дискретизации |
|
| Функция измерения пусковых токов |
| Диапазоны: |
|
| Разрешение |
|
10 мА в диапазоне 40 А |
|
100 мА в диапазоне 400 А |
|
1 А в диапазоне 2000 А |
|
| Погрешность |
| I > 10 А: |
± 5 % от показания ± 1 пиксель |
| I < 10 А: |
± 5 А |
|
Все измерения для постоянного тока и в диапазоне от 15 Гц до 1 кГц |
|
| Значения при перегрузке |
|
Ток перегрузки 10 000 А или произведение среднеквадратичного тока на частоту < 400 000 |
|
Среднеквадратичный ток является истинным среднеквадратичным значением (суммой постоянной и переменной составляющих) |
|
| Время записи |
|
1 с, 3 с, 10 с, 30 с, 100 с и 300 с |
|
| Максимальная частота дискретизации |
|
| Интерфейс |
|
|
Интерфейс USB для соединения с ПК |
|
|
|
Программа Power Log для загрузки данных, анализа и составления отчетов |
|
|
|
Утилита 345 Upgrade для установки новых версий встроенного программного обеспечения |
|
| Память для хранения записей |
| Области памяти |
|
Предусмотрены три области памяти, которые можно использовать по отдельности или вместе, как одну большую область памяти |
|
| Периоды усреднения |
|
1 с, 2 с, 5 с, 10 с, 30 с, 1 мин., 5 мин., 10 мин., 15 мин. и устанавливаемый пользователем |
|
- Модели и принадлежности
| Модель Название |
Описание |
Price List |
| Fluke 345 |
Клещи для измерения качества электроэнергии В комплект входит:
- Клещи для измерения качества электроэнергии 345
- Мягкий футляр для переноски
- Программа Power Log
- Измерительные провода
- Зажимы типа "крокодил"
- Измерительные щупы
- Кабель USB
- Сетевой адаптер/ блок питания международного стандарта
- Печатная копия руководства по эксплуатации на английском языке
- CD с многоязыковым руководством по эксплуатации
|
|
По запросу |
| Clips |
Price List |
| AC220 |
AC220 Набор зажимов типа крокодил |
По запросу |
| Test Probes |
Price List |
| TLK291 |
TLK291 Fused test probe set |
По запросу |
| TP1 |
TP1 Набор пробников с плоским наконечником |
По запросу |
| TP220 |
TP220 SureGrip™ Industrial Test Probes |
По запросу |
| Освещение |
Price List |
| L200 |
L200 Осветитель датчика |
По запросу |
| L210 |
L210 Осветитель +удлиннитель пробника |
По запросу |
| Сумки и Чехлы |
Price List |
| C550 |
C550 Сумка для инструмента |
По запросу |
| C345 |
Мягкий переносной футляр C345 |
По запросу |
- Документация
|
Электроизмерительные приборы
