- Общие сведения
Будьте готовы ко всему.
Новые клещи Fluke 381 выполняют все функции, которые ожидаются от токоизмерительных клещей и позволяют снимать дисплей для обеспечения большей гибкости. Теперь один технический специалист может выполнять задания, где раньше требовалось участие двоих. Вы можете установить Fluke 381 на проводнике, снять дисплей, перейти в другое место, чтобы переключить органы управления или снять защитное оборудование и все это время наблюдать показания в реальном времени.

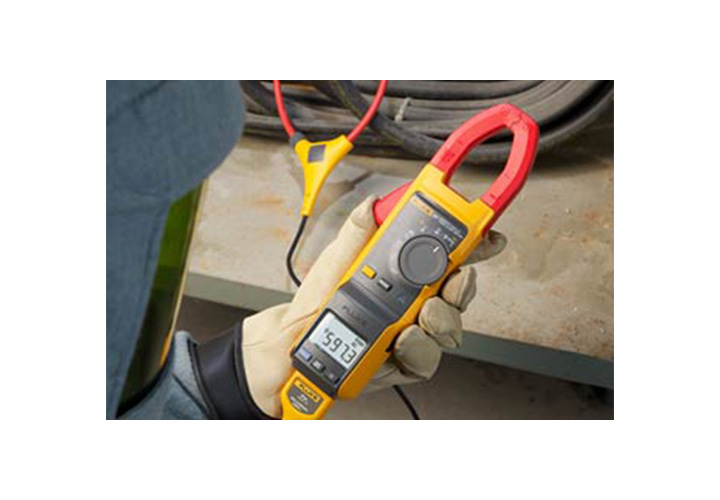

Новый гибкий токоизмерительный датчик iFlex (в комплекте) расширяет диапазон измерений до 2500 A переменного тока и повышает гибкость отображения, обеспечивает возможность проводить измерения на проводниках неудобного размера и облегчает доступ к проводам.
Соответствие требованиям стандартов безопасности
EN/IEC 61010-1:2001; 1000V CAT III, 600V CAT IV
- Функции
Характеристики и преимущества
- Технология беспроводной связи малой мощности позволяет работать с дисплеем на расстоянии до 30 футов от точки проведения измерения, что обеспечивает дополнительную гибкость применения и не снижает точность измерения

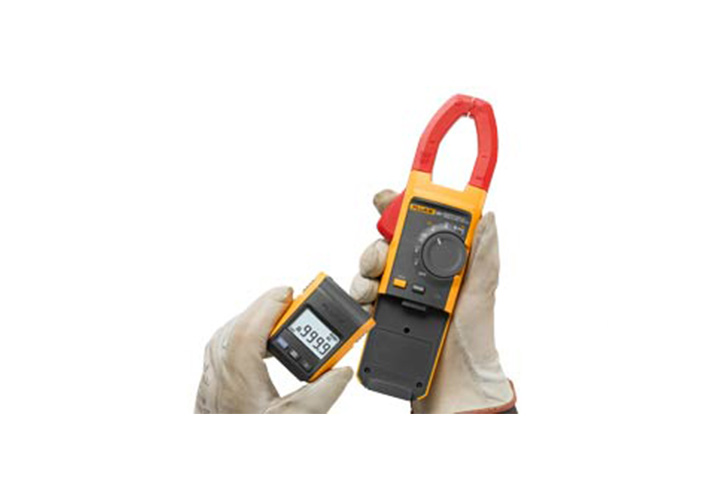

- Съемный дисплей имеет магнитное крепление, позволяющее закрепить его там, где его будет хорошо видно
- Гибкий токоизмерительный датчик iFlex расширяет диапазон измерений до 2500 A переменного тока
- CAT IV 600 В, CAT III 1000 В
- Встроенный фильтр низких частот и обработка сигналов по последнему слову техники позволяет использовать прибор в средах с сильными электрическими помехами и предоставлять стабильные показания
- Запатентованная технология измерений пускового броска отфильтровывает помехи и измеряет пусковой ток двигателя точно так же, как его воспринимает защита цепи
- Эргономичный корпус хорошо ложится в руку и может использоваться при ношении средств защиты
- Радиопередатчик автоматически устанавливает точный диапазон измерений, поэтому при проведении измерений нет необходимости изменения положения переключателя
- Три года гарантии
- Мягкий футляр для переноски
Соответствие требованиям стандартов безопасности
EN/IEC 61010-1:2001; 1000V CAT III, 600V CAT IV
В чем разница между моделями токоизмерительных клещей?
|
Fluke-365 |
Fluke-373 |
Fluke-374 |
Fluke-375 |
Fluke-376 |
Fluke-381 |
| Измерение силы переменного тока |
200.0 A |
600.0 A |
600.0 A |
600.0 A |
999.9 A |
999.9 A |
| Измерение силы переменного тока при помощи iFlex™ |
|
|
2500 A |
2500 A |
2500 A |
2500 A |
| Измерение напряжения переменного тока |
600.0 В |
600.0 В |
600.0 В |
600.0 В |
1000,0 В |
1000,0 В |
| Измерение проводимости |
≤ 30 Ом |
≤ 30 Ом |
≤ 30 Ом |
≤ 30 Ом |
≤ 30 Ом |
≤ 30 Ом |
| Измерьте силу постоянного тока |
200.0 |
|
600.0 |
600.0 |
999.9 |
999.9 |
| Измерьте напряжение постоянного тока |
600.0 В |
|
600.0 В |
600.0 В |
1000,0 В |
1000,0 В |
| Измерьте сопротивление |
6,000 Ом |
6,000 Ом |
6,000 Ом |
60 кОм |
60 кОм |
60 кОм |
| Измерение частоты |
|
|
|
500 Гц |
500 Гц |
500 Гц |
| Измерение пусковых бросков бросок |
|
|
100 мс |
100 мс |
100 мс |
100 мс |
| Измерение в слабоосвещенных местах |
Подсветка |
| Измерение нелинейных нагрузок |
Истинное среднеквадратичное значение |
- Характеристики
| Электрические характеристики |
| Измерение переменного тока при помощи клещей |
| Диапазон |
999,9 А |
| Разрешение |
0,1 А |
| Погрешность |
2 % ± 5 цифр (10–100 Гц) 5 % ± 5 цифр (100–500 Гц) |
| Коэффициент формы (50/60 Гц) |
3 при 500 А 2,5 при 600 А 1,42 при 1000 А Добавить 2 % для учета амплитудного коэффициента > 2 |
| Измерение переменного тока при помощи гибкого токового пробника |
| Диапазон |
999,9 А / 2500 А (45–500 Гц) |
| Разрешение |
0,1 А / 1 А |
| Погрешность |
3 % ± 5 ед. мл. разр. |
| Коэффициент формы (50/60 Гц) |
3,0 при 1100 А , 2,5 при 1400 А , 1,42 при 2500 А Добавить 2 % для учета коэффициента амплитуды > 2 |
| Чувствительность |
 |
Расстояние от оптимального положения: |
| |
i2500-10 Flex |
i2500-18 Flex |
Ошибка |
| A |
0,5 дюйма (12,7 мм) |
1,4 дюйма (35,6 мм) |
±0,5 % |
| B |
0,8 дюйма (20,3 мм) |
2,0 дюйма (50,8 мм) |
±1,0 % |
| C |
1,4 дюйма (35,6 мм) |
2,5 дюйма (63,5 мм) |
±2,0 % |
| Неопределенность измерений подразумевает нахождение централизованного первичного проводника в оптимальном положении, отсутствие внешнего электрического и магнитного поля и соблюдение рабочей температуры. |
| Постоянный ток |
| Диапазон |
999,9 А |
| Разрешение |
0,1 А |
| Погрешность |
2 % ± 5 ед. мл. разр. |
| Напряжение переменного тока |
| Диапазон |
600 В /1000 В |
| Разрешение |
0,1 В / 1 В |
| Погрешность |
1,5 % + 5 цифр (20–500 Гц) |
| Напряжение постоянного тока |
| Диапазон |
600,0 В / 1000 В |
| Разрешение |
0,1 В / 1 В |
| Погрешность |
1 % ± 5 ед. мл. разр. |
| Измерение частоты при помощи клещей |
| Диапазон |
5,0–500,0 Гц |
| Разрешение |
0,1 Гц |
| Погрешность |
0,5 % ± 5 ед. мл. разр. |
| Запуск развертки, уровень |
5–10 Гц, ≥ 10 А 10–100 Гц, ≥ 5 А 100–500 Гц, ≥ 10 А |
| Измерение частоты при помощи гибкого токового пробника |
| Диапазон |
5,0–500,0 Гц |
| Разрешение |
0,1 Гц |
| Погрешность |
0,5 % ± 5 ед. мл. разр. |
| Запуск развертки, уровень |
5–20 Гц, ≥ 25 А 20–100 Гц, ≥ 20 А 100–500 Гц, ≥ 25 А |
| Сопротивление |
| Диапазон |
600 Ом / 6 кОм / 60 кОм |
| Разрешение |
0,1 Ом / 1 Ом / 10 Ом |
| Погрешность |
1 % ± 5 ед. мл. разр. |
| Механические характеристики |
| Размер (Д x Ш x В) |
277 x 88 x 43 мм (55 мм для удаленной установки) |
| Масса |
350 г |
| Ширина открытия щечек |
34 мм |
| Диаметр гибкого токового пробника |
7,5 мм |
| Длина кабеля гибкого токового пробника (от головки до электронного разъема) |
1,8 м |
| Характеристики условий эксплуатации |
| Рабочая температура |
от –10 °C до +50 °C |
| Температура хранения |
от –40 °C до +60 °C |
| Рабочая влажность |
Без конденсации (< 10 °C) ≤ 90 % отн. влажности (от 10 °C до 30 °C) ≤ 75 % отн. влажности (от 30 °C до 40 °C) ≤ 45 % отн. влажности (от 40 °C до 50 °C) (без конденсации) |
| Рабочая высота над уровнем моря |
2000 метров |
| Высота над уровнем моря при хранении |
12 000 метров |
| EMI, RFI, EMC, RF |
EN 61326-1:2006, EN 61326-2-2:2006 ETSI EN 300 328 V1.7.1:2006 ETSI EN 300 489 V1.8.1:2008 FCC Часть 15, Подраздел C, Разделы 15.207, 15.209, 15.249 FCCID: T68-F381 RSS-210 IC: 6627A-F381 |
| Температурные коэффициенты |
Добавьте 0,1 x нормированная погрешность для каждого градуса C выше 28 °C или ниже 18 °C |
| Частота радиосвязи |
2,4 ГГц, диапазон ISM, расстояние 10 м |
| Соответствие стандартам безопасности |
ANSI/ISA S82.02.01:2004 CAN/CSA-C22.2 № 61010-1-04 IEC/EN 61010-1:2001 до 1000 В CAT III, 600 В CAT IV. |
| Изоляционный промежуток двойной изоляции |
Согласно IEC 61010-2-032 |
| Утечка по поверхности двойной изоляции |
Согласно IEC 61010-1 |
| Ведомственные сертификаты |
 |
- Модели и принадлежности
| Модель Название |
Описание |
Price List |
| Fluke 381 |
Токоизмерительные клещи со съемным дисплеем с истинным среднеквадратичным значением с датчиком iFlex™
включают в себя
- Гибкий токоизмерительный датчик iFlex™ длиной 18 дюймов
- Ламинированную инструкцию
- Указания по технике безопасности
- Мягкий футляр для переноски
- Набор измерительных проводов TL75
- Две щелочных батареи AA
|
По запросу |
| Clips |
Price List |
| AC220 |
AC220 Набор зажимов типа крокодил |
По запросу |
| AC87 |
AC87 Heavy Duty Bus Bar Clip Set |
По запросу |
| AC89 |
Диагностический зажим AC89, прокалывающий изоляцию и предназначенный для тяжелых условий эксплуатации |
По запросу |
| Test Probes |
Price List |
| TP1 |
TP1 Набор пробников с плоским наконечником |
По запросу |
| Освещение |
Price List |
| LVD1 |
LVD1 Volt Light |
По запросу |
| L206 |
Светодиодный налобный фонарь L206 Deluxe |
По запросу |
| Сумки и Чехлы |
Price List |
| C550 |
C550 Сумка для инструмента |
По запросу |
| Test Leads |
Price List |
| TL75 |
TL75 Набор пробников Hard Point ™ |
По запросу |
