- Общие сведения
Универсальные и прочные приборы для приложений с большими токами

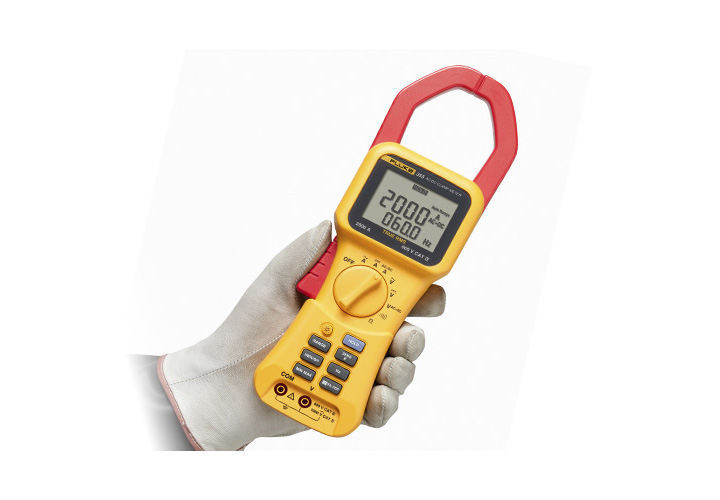

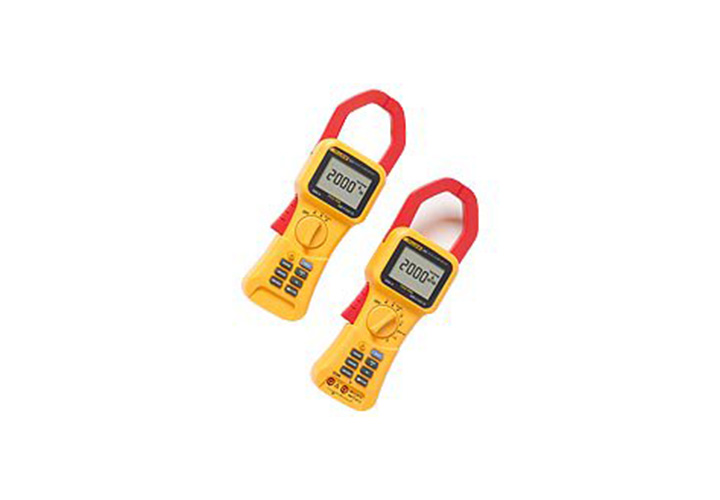

Надежные показания цифровых токоизмерительных клещей Fluke 355 и 353 для измерения среднеквадратичных значений; разработаны для измерения больших токов до 2000А. Большой раскрыв клещей упрощает измерения на проводниках с большим сечением, которые обычно встречаются в приложениях с большими токами. Прочная конструкция и степень защиты CAT IV 600 В или CAT III 1000 В повышают уровень безопасности при выполнении измерений на мощных установках.
Возможность фиксации пиковых значений тока в режиме измерения пусковых токов идеально подходит для обследования электроприводов и индуктивных нагрузок. Клещи Fluke 355 также позволяют измерять напряжение и сопротивление, что делает их идеальным прибором, удобным для подрядчиков и технических работников по установке и обслуживанию электрооборудования коммунального и промышленного назначения.
- Функции
- Надежно работают в широком диапазоне сильноточных приложений с токами до 2000 А перем. тока + среднекв. значения постоянного тока или 1400 А переменного тока и 2000 А постоянного тока
- Большой размер клещей - 58 мм (2,3 дюйма) - позволяет проводить измерения на проводниках с большим сечением или на нескольких проводниках одновременно
- Степень безопасности CAT IV 600 В, CAT III 1000 В обеспечивает дополнительную защиту пользователя
- Функция измерения пусковых токов обеспечивает высокую точность и повторяемость измерений "токов включения"
- Возможность измерения высоких напряжений до 1000 V переменного (среднекв. значение) и постоянного тока, 600 В переменного и 1000 В постоянного тока позволяет выполнять несколько измерений с помощью одного прибора (только клещи 355)
- Функция измерения сопротивления до 400 кОм со звуковым сигналом для проверки целостности цепи обеспечивает для клещей удобство работы с мультиметром. (только в клещах 355)
- Возможность точного измерения частоты в диапазоне до 1 кГц облегчает поиск неисправностей
- Функции МИН МАКС и СРЕДН ускоряют анализ результатов измерений
- Большой дисплей с подсветкой позволяет проводить измерения при слабом освещении
- Функция фиксации показаний позволяет выполнять измерения в местах, где прямое наблюдение дисплея затруднено
- Фильтр низких частот сглаживает помехи от нагрузок с высоким уровнем шумов и позволяет получить стабильные результаты
- Характеристики
| Электрические характеристики |
| Измерения постоянного и переменного тока в диапазоне 10 - 100 Гц |
| Диапазон: 40 А |
Разрешение: 10 мА Точность, А: 1,5 % показания + 15 разрядов Уровень запуска при измерении пусковых токов: 0,50 А Уровень запуска при выключенном фильтре: 2,50 А Уровень запуска при включенном фильтре: 0,50 А |
| Диапазон: 400 А |
Разрешение: 100 мА Точность, А: 1,5 % показания + 5 разрядов Уровень запуска при измерении пусковых токов: 5,0 А Уровень запуска при выключенном фильтре: 2,5 А Уровень запуска при включенном фильтре: 2,5 А |
| Диапазон : 2000 А; 1400 А для среднекв. значений переменного тока |
Разрешение: 1 А Точность, А: 1,5 % показания + 5 разрядов Уровень запуска при измерении пусковых токов: 5 А Уровень запуска при выключенном фильтре: 8 А Уровень запуска при включенном фильтре: 8 А |
|
| Коэффициент формы (50/60 Гц) |
| Диапазон: 40 А |
Коэффициент формы* : 2 при 33 А; 2,4 при 27 А |
| Диапазон: 400 А |
Коэффициент формы* : 2 при 330 А; 2,4 при 270 А |
| Диапазон : 2000 А; 1400 А для среднекв. значений переменного тока |
Коэффициент формы* : 2 при 1000 А; 2,4 при 833 А |
|
| Измерение переменного тока в частотном диапазоне от 100,1 Гц до 1 кГц |
| Диапазон: 40 А |
Разрешение: 10 мА Точность > 10 А : 3,5 % показания + 15 разрядов Уровень запуска при измерении пусковых токов: 0,50 А Уровень запуска при выключенном фильтре : 2,50 А Уровень запуска при включенном фильтре : 0,50 А |
| Диапазон: 400 А |
Разрешение: 100 мА Точность > 10 А : 3,5 % показания + 5 разрядов Уровень запуска при измерении пусковых токов: 5,0 А Уровень запуска при выключенном фильтре : 2,5 А Уровень запуска при включенном фильтре : 2,5 А |
| Диапазон : 2000 А; 1400 А для среднекв. значений переменного тока |
Разрешение: 1 А Точность > 10 А : 3,5 % показания + 5 разрядов Уровень запуска при измерении пусковых токов: 5 А Уровень запуска при выключенном фильтре : 8 А Уровень запуска при включенном фильтре : 8 А |
|
| Измерение напряжения (только в модели 355), постоянного и переменного в частотном диапазоне 10 - 100 Гц (диапазоны 600 В и 1000 В обладают характеристиками на 10 % выше по сравнению с диапазонами 660 В и 1100 В, соответственно.) |
| Диапазон : 4 В |
Разрешение: 1 мВ Точность: 1 % показания + 10 разрядов Уровень запуска при выключенном фильтре: 0,050 В Уровень запуска при включенном фильтре: 0,050 В |
| Диапазон : 40 В |
Разрешение: 10 мВ Точность: 1 % показания + 5 разрядов Уровень запуска при выключенном фильтре: 0,25 В Уровень запуска при включенном фильтре: 0,25 В |
| Диапазон : 400 В |
Разрешение: 100 мВ Точность: 1 % показания + 5 разрядов Уровень запуска при выключенном фильтре: 6 В Уровень запуска при включенном фильтре: 6 В |
| Диапазон : 600 В переменного тока (среднекв. значения) |
Разрешение: 1 В Точность: 1 % показания + 5 разрядов Уровень запуска при выключенном фильтре: 6 В Уровень запуска при включенном фильтре: 6 В |
| Диапазон : 1000 В постоянного тока |
Разрешение: 1 В Точность: 1 % показания + 5 разрядов |
|
| Измерение напряжения (только модель 355), постоянного и переменного в частотном диапазоне 100,1 Гц - 1 кГц (диапазоны 600 В и 1000 В обладают характеристиками на 10 % выше по сравнению с диапазонами 660 В и 1100 В, соответственно.) |
| Диапазон: 4 В |
Разрешение: 1 мВ Точность: 1 % показания + 10 разрядов Уровень запуска при выключенном фильтре: 0,050 В Уровень запуска при включенном фильтре: 0,050 В |
| Диапазон: 40 В |
Разрешение: 10 мВ Точность: 3 % показания + 5 разрядов Уровень запуска при выключенном фильтре: 0,25 В Уровень запуска при включенном фильтре: 0,25 В |
| Диапазон: 400 В |
Разрешение: 100 мВ Точность: 3 % показания + 5 разрядов Уровень запуска при выключенном фильтре: 6 В Уровень запуска при включенном фильтре: 6 В |
| Диапазон : 600 В переменного тока (среднекв. значения) |
Разрешение: 1 В Точность: 3 % показания + 5 разрядов Уровень запуска при выключенном фильтре: 6 В Уровень запуска при включенном фильтре: 6 В |
|
| Измерение сопротивления (только в модели 355) |
| Диапазон: 400 Ом |
Разрешение: 0,1 Ом Точность: 1,5 % показания + 5 разрядов |
| Диапазон: 4 кОм |
Разрешение: 1 Ом Точность: 1,5 % показания + 5 разрядов |
| Диапазон: 40 кОм |
Разрешение: 10 Ом Точность: 1,5 % показания + 5 разрядов |
| Диапазон: 400 кОм |
Разрешение: 100 Ом Точность: 1,5 % показания + 5 разрядов |
|
| Звуковой сигнал для проверки целостности цепи (только в модели 355) |
|
Включение при ≤ 30 Ом |
|
Выключение при ≥ 100 Ом |
|
| Измерение частоты |
| Диапазон измерений |
от 5,0 Гц до 1 кГц |
| Разрешение |
0,1 Гц (в диапазоне 15 Гц - 399,9 Гц); 1 Гц (в диапазоне 400 Гц - 1 кГц) |
| Точность в диапазоне 5,0 Гц - 100 кГц |
2% + 2 разряда |
| Точность в диапазоне 100,1 Гц - 1 кГц |
0,5% + 5 разрядов |
| Уровень запуска развертки |
См. таблицы по измерениям тока и напряжения |
|
*При CF > 2 к величине ошибки добавляется 2 %
| Общие характеристики |
| Батареи |
|
Шесть батарей 1,5 В типа AA NEDA 15 А или IEC LR6 |
|
| Время работы батареи (в обычном режиме эксплуатации, без подсветки) |
|
| Измерительные провода |
|
Рассчитаны на напряжение 1000 В |
|
| Вес |
|
| Размер клещей |
|
| Размеры (ДxШxГ) |
|
| Соответствие стандартам безопасности |
|
Согласно IEC 61010-2-032, 600 В CAT IV, 1000 В CAT III |
|
| Характеристики условий эксплуатации |
| Рабочая температура |
|
| Температура хранения |
|
| Допустимая влажность при работе |
|
От 0 до 95% без конденсации |
|
| Высота над уровнем моря при эксплуатации |
|
| Высота над уровнем моря при хранении |
|
| Степень защиты |
|
IP42 (только для использования в помещениях) |
|
| Ударопрочность |
|
| Защищенность от электромагнитных помех (EMI), радиопомех (RFI), электромагнитная совместимость (EMC) |
|
Согласно FCC часть 15, IEC/EN 61326-1:1997 класс B, IEC/EN 61326:1997 3 В/м, критерии эффективности функционирования B, EN61325 |
|
| Температурные коэффициенты |
| Ток: |
0,1 % на 1 °C за пределами диапазона 22 °C - 24 °C |
| Напряжение: |
0,1 % на 1 °C за пределами диапазона 22 °C - 24 °C |
|
- Модели и принадлежности
| Модель Название |
Описание |
Price List |
| Fluke 355 |

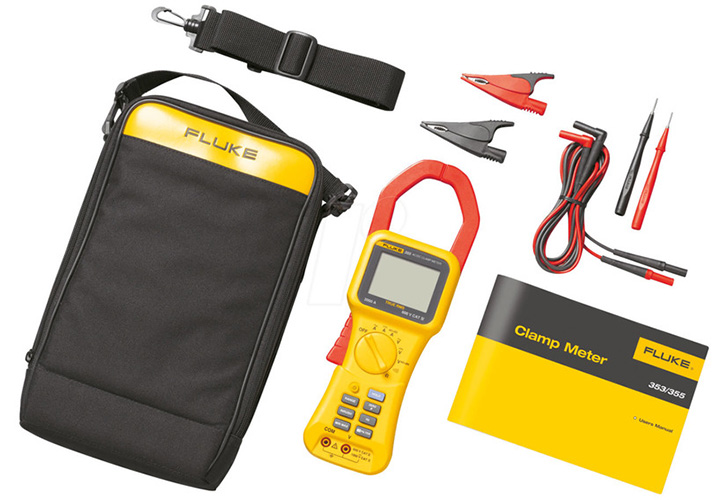

В комплект ТОКОИЗМЕРИТЕЛЬНЫХ КЛЕЩЕЙ ПОСТОЯННОГО И ПЕРЕМЕННОГО (СРЕДНЕКВ. ЗНАЧЕНИЯ) ТОКА,2000 А входит:
- Токоизмерительные клещи Fluke 355
- Мягкий футляр для переноски C43
- 6 батареи типа АА
- Силиконовые измерительные провода TL224 длиной 1,5 м
- Набор тестовых щупов TP2
- Зажимы типа "крокодил" AC285
- Руководство пользователя
- 3-летняя гарантия
|
|
По запросу |
| Fluke 353 |
В комплект ТОКОИЗМЕРИТЕЛЬНЫХ КЛЕЩЕЙ ПОСТОЯННОГО И ПЕРЕМЕННОГО (СРЕДНЕКВ. ЗНАЧЕНИЯ) ТОКА,2000 А,ТОЛЬКО ДЛЯ ИЗМЕРЕНИЯ ТОКА входит:
- Токоизмерительные клещи Fluke 353
- Мягкий футляр для переноски C43
- 6 батареи типа АА
- Руководство пользователя
- 3-летняя гарантия
|
|
По запросу |
