- Общие сведения

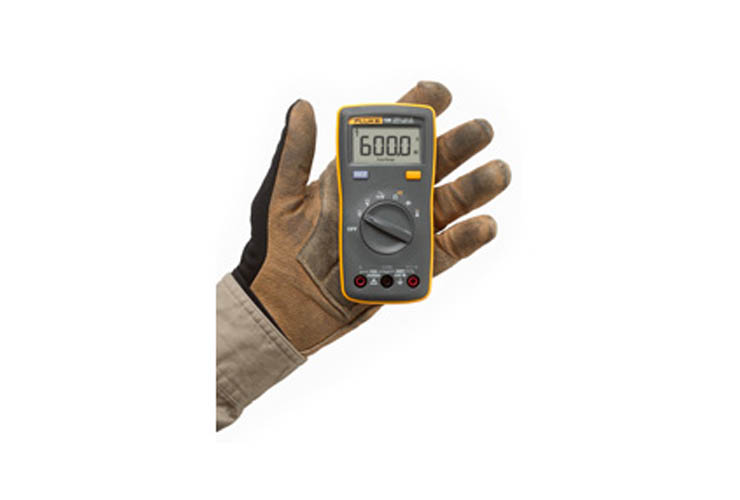

Цифровой мультиметр Fluke 107 подстраивается под ваш стиль работы! Благодаря специальной форме он удобно помещается в ладони, поэтому вы с легкостью сможете использовать его в любых рабочих условиях.
- Функции
- Напряжение, сопротивление, неразрывность, целостность, емкость
- Входная клемма для измерений переменного и постоянного тока силой до 10 А
- Подсветка дисплея
- Удержание показаний
- Проверка диодов, плюс измерения частоты и рабочего цикла коэффициента заполнения
- Характеристики
Указанная погрешность действительна в течение 1 года после калибровки, при рабочей температуре от 18 C до 28 C и относительной влажности от 0 % до 75 %. Характеристики погрешности определяются по формуле: ±([% Показаний] + [Цифра самого младшего разряда])
| Характеристики точности |
| Переменное напряжение (40–500 Гц)1 |
Диапазон |
Разрешение |
Погрешность |
| 6,000 В 60,00 В 600,0 В |
0,001 В 0,01 В 0,1 В |
1,0% + 3 |
| Постоянное напряжение в вольтах |
6,000 В 60,00 В 600,0 В |
0,001 В 0,01 В 0,1 В |
0,5 % + 3 |
| Напряжение переменного тока (милливольты) |
600,0 мВ |
0,1 мВ |
3,0 % + 3 |
| Проверка диодов2 |
2,000 В |
0,001 В |
10% |
| Сопротивление (Ом) |
400,0 Ом 4,000 кОм 40,00 кОм 40,00 кОм 4,000 МОм 40,00 МОм |
0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
0,5 % + 3 0,5 % + 2 0,5 % + 2 0,5 % + 2 0,5 % + 2 1,5% + 3 |
| Емкость3 |
50,00 нФ 500,0 нФ 5,000 мкФ 50,00 мкФ 500,0 мкФ 1000 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 1 мкФ |
2 % + 5 2 % + 5 5 % + 5 5 % + 5 5 % + 5 5 % + 5 |
| Частота 4 Гц (10–100 кГц) |
50,00 Гц 500,0 Гц 5,000 кГц 50,00 кГц 100,0 кГц |
0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц 0,1 кГц |
0,1 % + 3 |
| Рабочий цикл4 |
от 1 % до 99 % |
0.10% |
Обычно 1 %5 |
| Переменный ток (40–200 Гц) |
4,000 А 10,00 А |
0,001 А 0,01 A |
1,5 % + 3 |
| Постоянный ток |
4,000 А 10,00 А |
0,001 А 0,01 A |
1,5 % + 3 |
- Все значения переменного тока, частоты и рабочего цикла определены в промежутке от 1 % до 100 % от диапазона. Характеристики для входных сигналов ниже 1 % от диапазона не определены.
- Обычно напряжение тестирования на обрыв цепи составляет 2,0 В, а ток короткого замыкания составляет <0,6 мА.
- Указанная погрешность не включает емкость измерительных проводников и пола (может быть до 1,5 нФ в диапазоне 50 нФ).
- Все значения переменного тока, частоты и рабочего цикла определены в промежутке от 1 % до 100 % от диапазона. Характеристики для входных сигналов ниже 1 % от диапазона не определены.
- "Обычно" означает, что частота равна 50 Гц или 60 Гц, а рабочий цикл находится в диапазоне между 10 % и 90 %
|
| Функция |
Защита от перегрузки |
Входное сопротивление (номинальное) |
Коэффициент подавления синфазных помех |
Коэффициент подавления помех нормального вида |
| Переменное напряжение |
600 В1 |
>10 МОм <100 пФ2 |
>60 дБ при постоянном токе, 50 Гц или 60 Гц |
− |
| Напряжение переменного тока (милливольты) |
600 мВ |
>1М, <100 пФ |
> 80 дБ при 50 Гц или 60 Гц |
− |
| Постоянное напряжение в вольтах |
600 В1 |
>10 МОм <100 пФ |
>100 дБ при постоянном токе, 50 Гц или 60 Гц |
> 60 дБ при 50 Гц или 60 Гц |
- 6 x 105 В, макс. частота
- Для мВ (переменный ток) полное входное сопротивление равно приблизительно 1 MОм.
|
| Общие характеристики |
| Максимальное напряжение между любой клеммой и потенциалом земли |
600 В |
| ЖК-дисплей |
6000 отсчетов, скорость обновления – 3/с |
| Тип элемента питания |
2 AAA, NEDA 24 А, IEC LR03 |
| Ресурс батареи |
Минимум 200 часов |
| Температура |
| Условия эксплуатацииРабочая |
от 0 °C до 40 °C |
| Хранения: |
от -30 °C до +60 °C |
| Относительная влажность |
| Рабочая влажность |
Без конденсации, если <10°C ≤90 % при 10–30 °C; ≤75 % при 30–40 °C |
| Рабочая влажность, в диапазоне 40 МОм |
≤80 % при 10–30 °C; ≤70 % при 30–40 °C |
| Высота над уровнем моря |
| Условия эксплуатацииРабочая |
2000 м |
| Хранения: |
12000 м |
| Температурный коэффициент |
0,1 X (нормируемая погрешность) / °C (< 18 °C или > 28 °C) |
| Защита предохранителей для токовых входов |
Предохранитель FAST на 11 А, 1000 В, только деталь, указанная Fluke
|
| Размеры (Д х Ш х В) |
142 мм x 69 мм x 28 мм |
| Вес |
200 г |
| Степень защиты |
IEC 60529: IP 40 |
| Безопасность |
IEC 61010-1: 600 В CAT III, степень загрязнения 2 |
| Поле электромагнитного излучения |
IEC 61326-1: Портативный |
| Электромагнитная совместимость |
Относится к использованию только в Корее. Оборудование класса A (промышленное передающее оборудование и оборудование для общения)1 |
| 1 Данное устройство соответствует требованиям к промышленному (класс A) оборудованию, работающему с электромагнитными волнами, и продавцы и пользователи должны обратить на это внимание. Данное оборудование не предназначено для бытового использования, только для коммерческого. |
- Модели и принадлежности
| Модель Название |
Описание |
Price List |

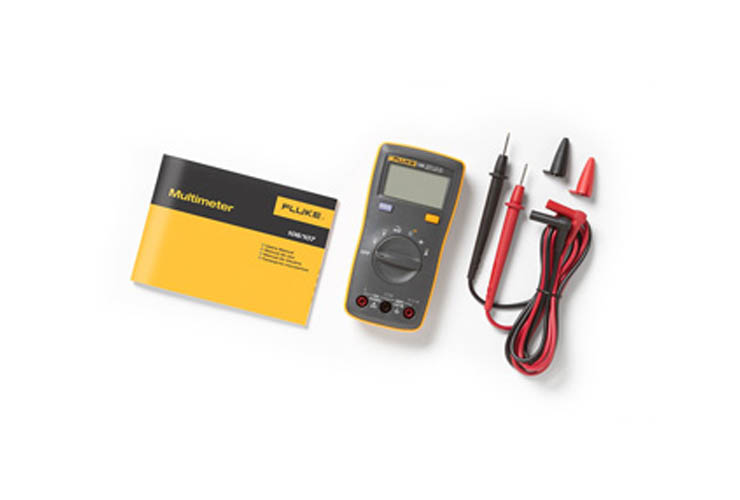

| Fluke 107 |
ВключаетВ комплект входят:
- Умещающийся на ладони цифровой мультиметр Fluke 107 с измерением частоты, проверкой диодов
- Измерительные провода
- 2 батареи AAA (установлены)
- Руководство пользователя
|
По запросу |
| Clips |
Price List |
| AC220 |
AC220 Набор зажимов типа крокодил |
По запросу |
| AC280 |
AC280 Набор зажимов с крючками SureGrip™ |
По запросу |
| AC283 |
AC283 Набор зажимов с пинцетом SureGrip™ |
По запросу |
| AC87 |
AC87 Heavy Duty Bus Bar Clip Set |
По запросу |
| AC89 |
AC89 Heavy Duty Insulation Piercing Test Clip |
По запросу |
| AC285 |
Зажимы типа "крокодил" AC285 SureGrip™ |
По запросу |
| Test Probes |
Price List |
| TP1 |
TP1 Набор пробников с плоским наконечником |
По запросу |
| TP2 |
TP2 Набор пробников с тонким наконечником |
По запросу |
| TP220 |
TP220 SureGrip™ Industrial Test Probes |
По запросу |
| TP38 |
TP38 Набор пробников с плоским наконечником |
По запросу |
| TP74 |
TP74 Набор пробников сподпружиненным щупом |
По запросу |
| TP80 |
TP80 Набор электронных пробников Рекомендуется использовать в комплекте |
По запросу |
| Current Clamps |
Price List |
| Fluke i400E |
Fluke i400E Токоизмерительные клещи для переменного тока |
По запросу |
| Сумки и Чехлы |
Price List |
| C100 |
C100 Сумка для измерительного прибора и комплектующих |
По запросу |
| C12A |
C12A Сумка для измерительного прибора |
По запросу |
| C195 |
C195 Soft Case |
По запросу |
| C800 |
C800 Сумка для измерительного прибора и комплектующих |
По запросу |
| C25 |
Большой мягкий футляр для цифровых мультиметров |
По запросу |
| CAMO-C25 |
Переносной футляр камуфляжной расцветки |
По запросу |
| Тестовые кабели, пробники и зажимы для промышленного использования |
Price List |
| TL80A |
TL80A Базовый набор электронных тестовых кабелей |
По запросу |
| Измерители давления |
Price List |
| PV350 |
PV350 Модуль измерения давления и вакуума |
По запросу |
| Test Leads |
Price List |
| TL221 |
TL221 Набор удлинителей для пробников SureGrip™ |
По запросу |
| TL224 |
TL224 Набор силиконовых пробников SureGrip™ |
По запросу |
| TL27 |
TL27 Набор пробников повышенной прочности |
По запросу |
| TL71 |
TL71 Набор тестовых кабелей повышенного к чества |
По запросу |
| TL75 |
TL75 Набор пробников Hard Point ™ |
По запросу |
| TL76 |
TL76 Универсальный набор пробников |
По запросу |
| TL81A |
TL81A Расширенный набор щупов для электронных тестеров |
По запросу |
| TL26A |
Комплект измерительных проводов TL26A длиной 1,5 м с 5 различными типами наконечников |
По запросу |
| TL220 |
Набор промышленных измерительных проводов SureGrip™ включает следующее: |
По запросу |
| TL238 |
Комплект тестовых проводов TL238 SureGrip™ для работы в условиях высокого напряжения |
По запросу |
| TL223 |
Комплект электрических измерительных проводов TL223 SureGrip™ |
По запросу |
| TL28A |
Набор автомобильных тестовых проводов TL28A |
По запросу |
| Температура |
Price List |
| 80T-150UA |
80T-150U Универсальный датчик температуры (для мультиметров) |
По запросу |
| 80TK |
80TK Термоэлектрический Модуль (типа К) |
По запросу |
