- Общие сведения
Разработано электриками. Создано компанией Fluke.

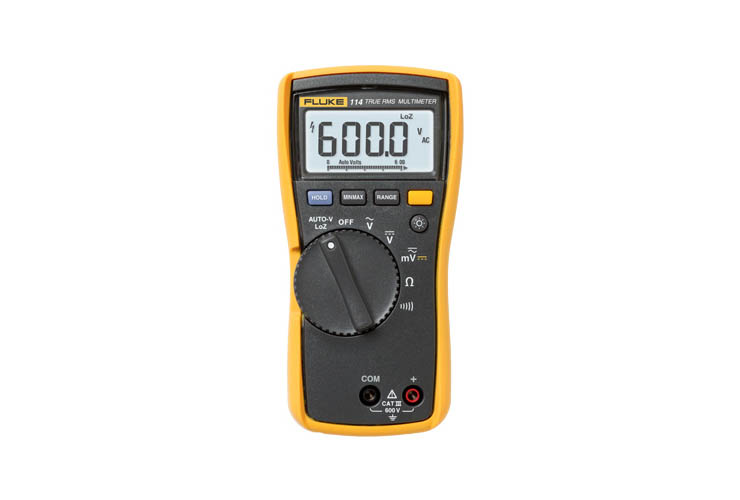

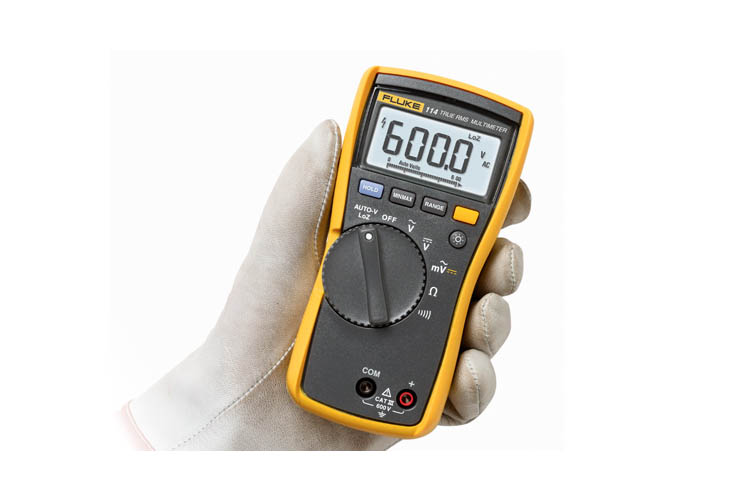

Компактный измеритель истинных среднеквадратичных значений величин для поиска неисправностей в электрических цепях. Устройство Fluke 114 предназначен для тестирования цепей по принципу “норма/не-норма”. В нем предусмотрена функция исключения ложных показаний при наличии наводок.
См. также Мультиметр Fluke 115, Мультиметр Fluke 116 для специалистов по системам обогрева, вентиляции и кондиционирования воздуха с функцией измерения температуры и микротоков и Мультиметр электрика Fluke 117 с функцией бесконтактного измерения напряжений.
- Функции
- AutoVolt: автоматический выбор напряжения переменного/постоянного тока
- Большой ЖК дисплей с белой подсветкой для измерений в слабоосвещенных местах
- Измерение сопротивления и целостности
- Мин/Макс/Среднее для регистрации колебаний сигналов
- Категория безопасности CAT III 600 В
Соответствие требованиям техники безопасности.
Защита всех входов в соответствии с требованиями CE, IEN61010-1 Кат. III 600 В.
- Характеристики
| Характеристики |
| Максимальное напряжение между любым контактом и заземлением |
|
| Защита от выбросов напряжения |
|
6 кВ пиковое, согласно требованиям IEC 61010-1 600 В Кат. III, Степень загрязнения 2 |
|
| Дисплей |
| Цифровой: |
6 000 единиц счета, 4 обновления в секунду |
|
| Гистограмма |
|
33 сегмента, 32 обновления в секунду |
|
| Рабочая температура |
|
| Температура хранения |
|
| Тип элемента питания |
|
Щелочная батарея 9 В, NEDA 1604A или IEC 6LR61 |
|
| Время работы батареи |
|
Обычно около 400 часов без подсветки |
|
| Характеристики точности |
| Постоянное напряжение в милливольтах |
| Диапазон: |
600,0 мВ |
| Разрешение: |
0,1 мВ |
| Погрешность: |
± ([% показаний] + [единиц счета]): 2,0% + 3 |
|
| Постоянное напряжение в вольтах |
| Диапазон/разрешение |
6,000 В / 0,001 В |
| Диапазон/разрешение |
60,00 В / 0,01 В |
| Диапазон/разрешение |
600,00 В / 0,1 В |
|
| Измерение напряжения в автоматическом режиме |
| Диапазон: |
600,0 В |
| Разрешение: |
0,1 В |
| Погрешность: |
2,0 % + 3 (постоянный ток, от 45 Гц до 500 Гц) 4,0 % + 3 (от 500 Гц до 1 кГц) |
|
| Переменное напряжение в милливольтах1 истинное среднеквадратичное значение |
| Диапазон: |
600,0 мВ |
| Разрешение: |
0,1 мВ |
| Погрешность: |
1,0 % + 3 (постоянный ток, от 45 Гц до 500 Гц) 2,0 % + 3 (от 500 Гц до 1 кГц) |
|
| Переменное напряжение в вольтах1 истинное среднеквадратичное значение |
| Диапазон/разрешение |
6,000 В / 0,001 В |
| Диапазон/разрешение |
60,00 В / 0,01 В |
| Диапазон/разрешение |
600,0 В / 0,1 В |
| Погрешность: |
1,0 % + 3 (постоянный ток, от 45 Гц до 500 Гц) 2,0 % + 3 (от 500 Гц до 1 кГц) |
|
| Целостность |
| Диапазон: |
600 Ом |
| Разрешение: |
1 Ом |
| Погрешность: |
Включение звукового сигнала < выключение при 20 Ом > 250 Ом; обнаружение размыканий или коротких замыканий длительностью 500 мксек и выше. |
|
| Сопротивление |
| Диапазон/разрешение |
600,0 Ом / 0,1 Ом |
| Диапазон/разрешение |
6,000 кОм / 0,001 кОм |
| Диапазон/разрешение |
60,00 кОм / 0,01 кОм |
| Диапазон/разрешение |
600,0 кОм / 0,1 кОм |
| Диапазон/разрешение |
6,000 МОм / 0,001МОм |
| Погрешность: |
0,9 % + 1 |
| Диапазон/разрешение |
40,00 МОм / 0,01МОм |
| Погрешность: |
1,5 % + 2 |
|
Примечания: 1) Все диапазоны переменного напряжения указаны от 1 % до 100% диапазона. Так как входные напряжения меньше 1 % диапазона не указываются, этот и подобные ему измерители истинных среднеквадратичных значений обычно показывают ненулевое напряжение при отсоединении или закорачивании измерительных проводов. Для напряжения в вольтах при коэффициенте формы ≤ 3 и 4000 единиц счета, линейное убывание до 1,5 полной шкалы. Измерение переменного напряжения в вольтах при сопряжении по переменному току. Режим Auto-V LoZ и измерение переменного напряжения в милливольтах при сопряжении по постоянному току. 2) Частота при сопряжении по переменному току, от 5 Гц до 50 кГц для переменного напряжения.
| Механические и общие характеристики |
| Размер |
|
| Вес |
|
| Гарантия |
|
- Модели и принадлежности
| Модель Название |
Описание |
Price List |
| Fluke 114 |
Электрический мультиметр
Комплект поставки модели:
- Футляр
- Установленная батарея 9 В
- Измерительные провода
- Руководство пользователя
|
|
По запросу |
| Clips |
Price List |
| AC87 |
AC87 Heavy Duty Bus Bar Clip Set |
По запросу |
| AC285 |
Зажимы типа "крокодил" AC285 SureGrip™ |
По запросу |
| Освещение |
Price List |
| LVD1 |
LVD1 Volt Light |
По запросу |
| L206 |
Светодиодный налобный фонарь L206 Deluxe |
По запросу |
| Сумки и Чехлы |
Price List |
| C50 |
C50 Сумка для измери-тельного прибора |
По запросу |
| TPAK |
TPAK Комплект ToolPak |
По запросу |
| C90 |
Мягкий футляр C90 для цифровых мультиметров и визуальных инфракрасных термометров |
По запросу |
| Салфетки Fluke MeterCleaner |
Салфетки Fluke MeterCleaner |
По запросу |
| CXT170 |
Футляр повышенной прочности CXT170 |
По запросу |
| Токовые клещи |
Price List |
| i400s |
Токоизмерительный щуп i400s для переменного тока |
По запросу |
| Test Leads |
Price List |
| TL71 |
TL71 Набор тестовых кабелей повышенного к чества |
По запросу |
| TL220 |
Набор промышленных измерительных проводов SureGrip™ включает следующее: |
По запросу |
| TL223 |
Комплект электрических измерительных проводов TL223 SureGrip™ |
По запросу |
| Температура |
Price List |
| 80PK-9 |
80PK-9 Зонды общего назначения (типа К) |
По запросу |
| 80TK |
80TK Термоэлектрический Модуль (типа К) |
По запросу |
