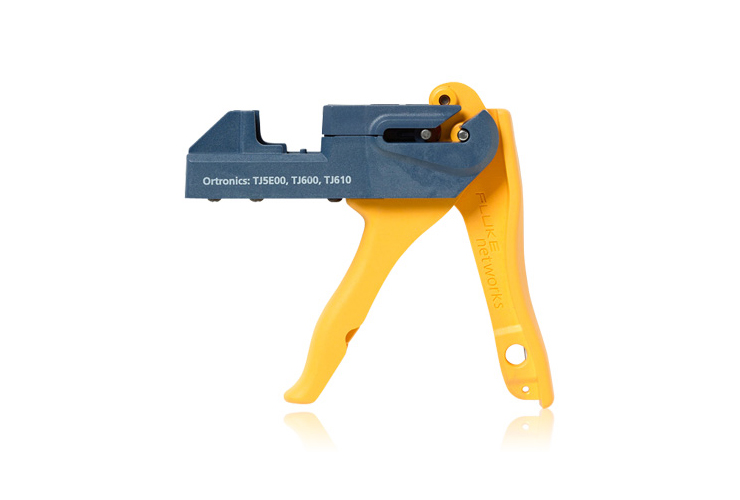

JackRapid™ Punchdown Tool

Общие сведения

JackRapid™ - запатентованный инструмент для установки разъемов позволяет сэкономить время и повысить точность работы путем подгонки и обрезки всех проводов простым нажатием ручки. JackRapid позволяет устанавливать разъемы в восемь раз быстрее чем традиционные инструменты ударного действия, при этом действуя с непревзойденной точностью.


Запатентованный инструмент установки разъемов усаживает и заделывает все провода одновременно. Встроенное лезвие отрезает излишки провода после того, как провод помещен в разъем, тем самым, избавляя от необходимости в дополнительной процедуре обработки провода.


Простой, удобный в эксплуатации инструмент с эргономичной ручкой для снижения усталости руки. С инструментом JackRapid Вы никогда не пробьете дыру в гипсокартоне, и никогда больше не повредите ладонь своей руки по неосторожности.


  • Сокращает время установки – удобная ручка и возможность одновременной подгонки и обрезки всех проводов позволяют сэкономить до одной минуты на установке каждого разъема!
  • Высокое качество, точная обрезка – больше никаких ненадежных соединений и испорченных разъемов.
  • Простой, удобный в эксплуатации инструмент с эргономичной ручкой для снижения усталости руки.
  • Уникальный дизайн инструмента облегчает установку вблизи стен.
  • Головка со сменными лезвиями для работы с различными типами разъемов.
Функции

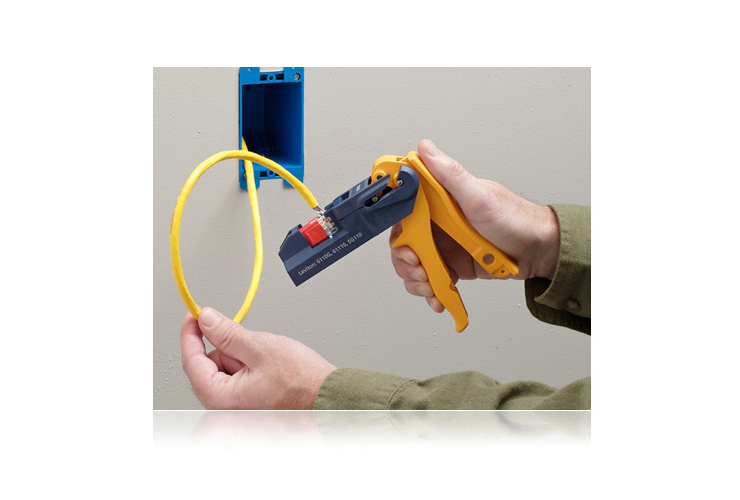

Устанавливайте разъемы в 8 раз быстрее
  1. Удалите изоляцию кабеля.
  2. Определите схему разводки кабеля. Выровняйте все 4 пары (8 проводов).

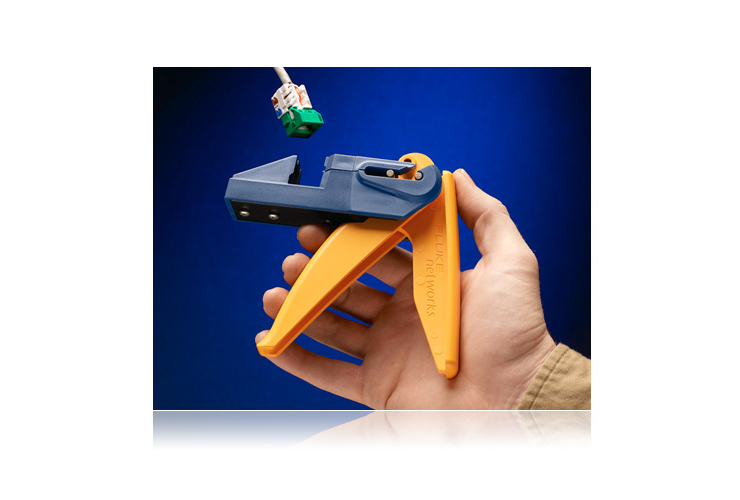

  3. Установите разъем в переднюю часть инструмента JackRapid с IDC-контактами в сторону лезвий инструмента.
  4. Удостоверьтесь в том, что разъем полностью и надежно вставлен в зажим, а IDC-контакты направлены в сторону лезвий.
  5. Нажмите на рукоятку до упора и, прежде чем отпустить, удалите лишние провода.
  6. Провода будут установлены и обрезаны для обеспечения надежного терминирования.
  7. Отпустите рукоятку и освободите разъем из инструмента JackRapid. Осмотрите разъем и убедитесь в правильности терминирования.
Головки со сменными лезвиями

Головки с лезвием для JackRapid характерны для определенных типов разъемов - проверьте список ниже, чтобы увидеть, поддерживает ли JackRapid используемые вами разъемы, если же не поддерживает, то ждите новую версию инструмента JackRapid в будущем!


Описание Номер модели JackRapid

Инструмент JackRapid Termination Tool
Разъемы Leviton
Поддерживает следующие модели разъемов: 41106, 41108 Cat3/5, 5G108 Cat5e

JR-LEV-1
Головка с лезвием JackRapid
Разъемы Leviton
Поддерживает следующие модели разъемов: 41106, 41108 Cat3/5, 5G108 Cat5e
JR-LEV-1-H
Инструмент JackRapid Termination Tool
Разъемы Leviton
Поддерживает следующие модели разъемов: 5G110 Cat 5e, 61110 Cat 6
JR-LEV-1
Головка с лезвием JackRapid
Разъемы Leviton
Поддерживает следующие модели разъемов: 5G110 Cat 5e, 61110 Cat 6
JR-LEV-1-H
Инструмент JackRapid Termination Tool
Разъемы SYSTIMAX
Поддерживает следующие модели разъемов: M1BH Cat 3, C5 Cat 5, MPS100E Cat 5e
JR-SYS-UNI-1
Головка с лезвием JackRapid
Разъемы SYSTIMAX
Поддерживает следующие модели разъемов: M1BH Cat 3, C5 Cat 5, MPS100E Cat 5e
JR-SYS-UNI-1-H
Инструмент JackRapid Termination Tool
Разъемы SYSTIMAX
Поддерживает следующие модели разъемов: MGS400 Cat 6, MGS500 Cat 6
JR-SYS-2
Головка с лезвием JackRapid
Разъемы SYSTIMAX
Поддерживает следующие модели разъемов: MGS400 Cat 6, MGS500 Cat 6
JR-SYS-2-H
Инструмент JackRapid Termination Tool
Разъемы Uniprise
Поддерживает следующие модели разъемов: UNJ300 Cat 3, UNJ500 Cat 5e, UNJ600 Cat 6
JR-SYS-UNI-1
Головка с лезвием JackRapid
Разъемы Uniprise
Поддерживает следующие модели разъемов: UNJ300 Cat 3, UNJ500 Cat 5e, UNJ600 Cat 6
JR-SYS-UNI-H
Инструмент JackRapid Termination Tool
Разъемы ORTRONICS
Поддерживает следующие модели разъемов: TJ5E00, TJ600, TJ610
JR-ORT-2
Головка с лезвием JackRapid
Разъемы ORTRONICS
Поддерживает следующие модели разъемов: TJ5E00, TJ600, TJ610
JR-ORT-2-H
Инструмент JackRapid Termination Tool
Разъемы ADC
Поддерживает следующие модели разъемов: KM8, CopperTen
JR-ADC-2
Головка с лезвием JackRapid
Разъемы ADC
Поддерживает следующие модели разъемов: Разъем C6a CopperTen® UTP RJ45 и C6 TrueNet® KM8 UTP RJ45
JR-ADC-2-H
Инструмент JackRapid Termination Tool
Разъемы Panduit
Поддерживает следующие модели разъемов: NK688M и NKP5E88M
JR-PAN-2
Головка с лезвием JackRapid
Разъемы Panduit
Поддерживает следующие модели разъемов: NK688M и NKP5E88M
JR-PAN-2-H

Модели и принадлежности

Модели


Номер модели/название Описание
JR-PAN-2 Инструмент для обрезки кабеля JACKRAPID TERMINATION TOOL (для Panduit NK688M, NKP5E88M)
JR-ADC-2 JR-ADC-2, Инструмент для обрезки кабеля JACKRAPID TERMINATION TOOL (ДЛЯ разъема ADC C6a CopperTen® UTP RJ45 и C6 TrueNet® KM8 UTP RJ45)
JR-ORT-2 JR-LEV-2, Инструмент для обрезки кабеля JACKRAPID TERMINATION TOOL (ДЛЯ ORTRONICS TJ5E00, TJ600, TJ610)
JR-SYS-2 JR-SYS-2, Инструмент для обрезки кабеля JACKRAPID TERMINATION TOOL (ДЛЯ SYSTIMAX MGS400,MGS500,MFP420,MFP520)
JR-LEV-1 JR-LEV-2, Инструмент для обрезки кабеля JACKRAPID TERMINATION TOOL (ДЛЯ LEVITON 61110, 5G110, 6110G)
JR-SYS-UNI-1 JR-SYS-UNI-1, Инструмент для обрезки кабеля JACKRAPID TERMINATION TOOL (MPS100E,C5,M1BH И UNJ600/500/300)
JR-LEV-1 JR-LEV-2, Инструмент для обрезки кабеля JACKRAPID TERMINATION TOOL (ДЛЯ LEVITON 41106, 41108, 6110G)

Аксессуары


Номер модели/название Описание
JR-PAN-2-H Головка со смненным лезвием JACKRAPID (для Panduit NK688M, NKP5E88M)
JR-ERGOHANDLE JR-ERGOHANDLE, Эргономичная ручка JACKRAPID
JR-ADC-2-H JR-ADC-2, Головка со смненным лезвием JACKRAPID (ДЛЯ разъема ADC C6a CopperTen® UTP RJ45 и C6 TrueNet® KM8 UTP RJ45)
JR-ORT-2-H JR-ORT-2-H, Головка со смненным лезвием JACKRAPID (ДЛЯ ORTRONICS TJ5E00,TJ600, TJ610)
JR-SYS-2-H JR-SYS-2-H, Головка со смненным лезвием JACKRAPID (ДЛЯ SYSTIMAX MGS400,MGS500, MFP420, MFP520)
JR-LEV-1-H JR-LEV-2-H, Головка со смненным лезвием JACKRAPID (ДЛЯ LEVITON 61110, 5G110, 6110G)
JR-SYS-UNI-1-H JR-SYS-UNI-1-H, Головка со смненным лезвием JACKRAPID (MPS100E,C5,M1BH&UNJ600/500/300)
JR-LEV-1-H JR-LEV-1-H, Головка со смненным лезвием JACKRAPID (ДЛЯ LEVITON 41106, 41108, 5G108)
