- Общие сведения
Возьмите для работы самое лучшее.

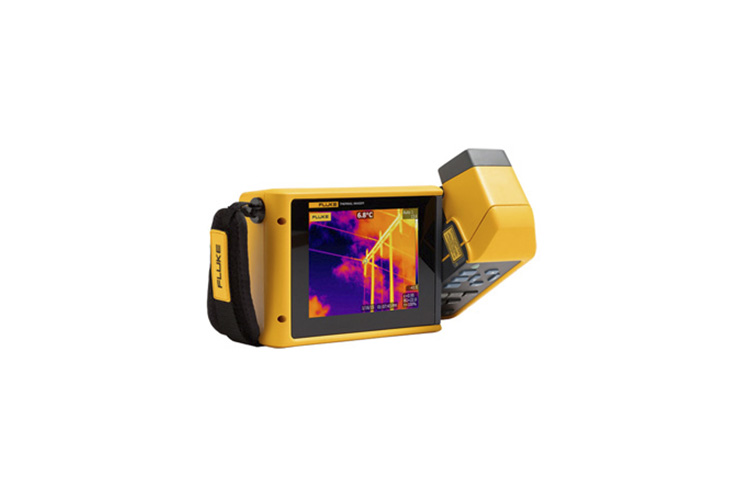

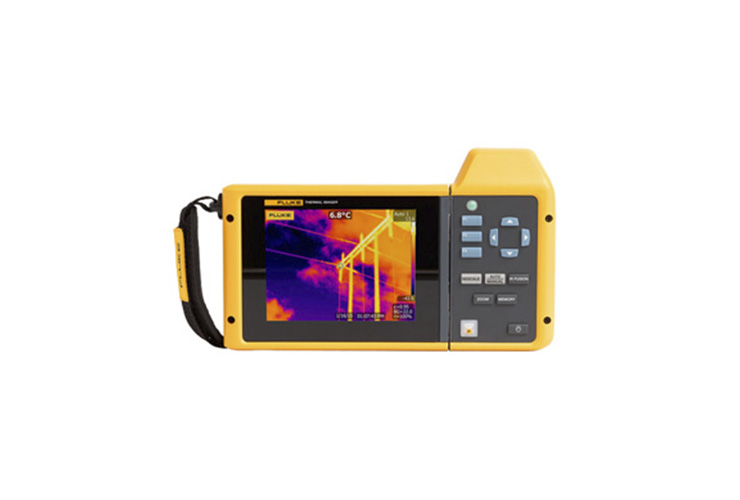

TiX580 – это тепловизор с идеально проработанной особо прочной конструкцией, с разрешением 640 x 480 пикселей. Отныне пользователи могут инспектировать объекты при помощи тепловизоров, получая еще более надежные и быстрые результаты – и все это в сочетании с высокой прочностью корпуса и простотой эксплуатации, которыми известны приборы Fluke.
Получайте более четкие и резкие снимки для более точной интерпретации.
Экран с углом поворота на 240 градусов позволяет делать снимки, когда оборудование находится в неудобных или труднодоступных местах. Эргономичный дизайн и нашейный ремешок значительно упрощают проведение длительных проверок. При съемке на открытых площадках вращающийся экран позволяет регулировать угол и сокращать до минимума блики, а жидкокристаллический сенсорный дисплей Fluke с диагональю 5,7 дюйма обеспечивает первоклассный обзор в полевых условиях, то есть этот прибор действительно специально разработан и изготовлен для конкретных задач.
В комплект поставки входит мощное новое, простое в использовании программное обеспечение Fluke Connect® SmartView® для стационарных ПК.
ПО Fluke Connect SmartView для стационарных ПК – это полнофункциональная программная платформа, которая обеспечивает связь с оборудованием и наглядно демонстрирует будущее в области техобслуживания, мониторинга, анализа и составления отчетов по комплексному оборудованию. Отныне оптимизация ИК-изображений, аналитическая обработка, быстро выдаваемые надежные отчеты, адаптируемые под требования заказчиков, и экспорт изображений в выбранном вами формате в облачное хранилище станут намного проще и удобнее. Вам также будет предоставлена возможность присоединения к сети Fluke Connect – самой крупной в мире интегрированной системе программного обеспечения и инструментов для техобслуживания.
Зачем искать что-то другое?
- Функции
- Полезная площадь экрана с диагональю 5,7 дюйма на 150 % больше, чем у стандартного экрана с диагональю 3,5 дюйма
- Дисплей, поворачивающийся на 240 градусов, обеспечивает уникальные возможности при съемке
- Эргономичный дизайн и нашейный ремешок значительно упрощают проведение длительных проверок
- Система автоматической фокусировки LaserSharp® с исключительной точностью рассчитывает расстояние до выбранного объекта1
- Система фокусировки MultiSharp™ обеспечивает автоматическое получение резких во всей зоне обзора изображений, что позволяет исключить значительное число ошибок диагностики
- Технология IR Fusion® позволяет легко совмещать изображения в видимом и инфракрасном спектрах
- ПО Fluke Connect® устанавливает связь между вашим тепловизором и сетью беспроводных контрольно-измерительных приборов Fluke
- Получение изображений с 4-кратным увеличением числа пикселей в режиме повышенного разрешения SuperResolution, при котором выполняется совмещение данных нескольких снимков для создания изображения с разрешением 1280 × 960
- Необходимость делать заметки при работе на объекте снижается благодаря двум полезным функциям:
- Система аннотирования IR-PhotoNotes™ - получение цифровых снимков окружающей обстановки с фиксацией данных об отличиях условий от нормальных и о фактическом местоположении
- Любую дополнительную информацию также можно сохранить в файл с голосовой аннотацией
- Быстрое выделение областей с температурой вне предварительно заданного диапазона «нормальных» температур с помощью цветовой сигнализации
- Совместимость с ПО MATLAB® и LabVIEW® позволяет пользователям интегрировать данные с камеры с инфракрасными видео и изображениями для использования при выполнении научно-исследовательского анализа.
- Новое программное обеспечение Fluke Connect SmartView для стационарных ПК, входящее в комплект поставки:
- Оптимизирует ИК-изображения, выполняет аналитическую обработку, генерирует быстро выдаваемые надежные отчеты, адаптируемые под требования заказчиков, экспортирует изображения в выбранном вами формате в облачное хранилище
- Предварительно откалиброванные дополнительные объективы:
- широкоугольный объектив, телеобъективы 2x, 4x и объектив для макросъемки с разрешением 25 микрон позволяют выполнять съемку объектов вблизи или на расстоянии
1До 30 метров (100 футов)
- Характеристики
| Основные характеристики |
| Пространственное разрешение (IFOV) со стандартным объективом |
0,93 мрад, D:S 1065:1 |
| Разрешение чувствительного элемента |
640 × 480 (307 200 пикселей) |
| Режим повышенного разрешения SuperResolution |
Да, в программном обеспечении. Многократная съемка и совместная обработка данных для создания изображения с 4-кратным разрешением 1280 × 960 |
| Система фокусировки MultiSharp™ |
Да, резкое изображение объектов на переднем плане и удаленных объектов во всей зоне обзора. |
| Автоматическая фокусировка LaserSharp® |
Да, для стабильно резких изображений. В каждом. Отдельном. Случае. |
| Лазерный дальномер |
Да, вычисляет расстояние до объекта для получения исключительно резких изображений и отображает значение на экране |
| Усовершенствованная ручная фокусировка |
Да |
| Сенсорный экран (емкостный) |
Ландшафтный ЖК-дисплей диагональю 5,7 дюйма (14,4 см), 640 × 480 |
| Прочная эргономичная конструкция |
Поворачивающийся на 240° (шарнирный) объектив |
| Цифровое увеличение |
2x, 4x и 8x |
| Измерение температуры |
| Диапазон измеряемых температур (не калибруется ниже –10 °C) |
от -20 до +800 °C (от -4 до +1472 °F) |
| Точность |
±2 °C или 2 % (при номинальной температуре 25 °C, выбирается большее значение) |
| Тепловая чувствительность (тепловой эквивалент шума NETD)* |
≤0,05 °C при температуре объекта 30 °C (50 мK) |
| Коррекция коэффициента излучения на экране |
Да (по значению и по таблице) |
| Температурная компенсация отражения фона на экране |
Да |
| Подстройка коэффициента передачи на экране |
Да |
| Линейный маркер в реальном масштабе времени |
Да |
| *Наивысшая |
| Возможность беспроводного соединения |
| С ПК, iPhone® и iPad® (iOS 4s и более поздние версии), Android™ 4.3 и выше, а также подключение через WiFi к ЛВС (при наличии) |
| Совместимость с приложением Fluke Connect® |
Да, достаточно подключить тепловизор к смартфону, и сделанные снимки будут автоматически загружаться в приложение Fluke Connect для хранения и совместного использования |
| ПО Fluke Connect Assets, поставляемое по заказу |
Да, привяжите изображения к оборудованию и создавайте наряды на производство работ. Можно легко сравнить разные типы измерений (механические, электрические или ИК-снимки), выполненные на одном участке. |
| Мгновенная выгрузка в систему Fluke Connect |
Да, достаточно установить соединение между тепловизором и сетью WiFi здания, и полученные снимки будут автоматически передаваться в систему Fluke Connect для просмотра на смартфоне или ПК |
| Совместимость с приборами Fluke Connect |
Да, тепловизор подключается к беспроводной сети, выбирает приборы, поддерживающие Fluke Connect, и выводит результаты их измерений на свой экран. Одновременная поддержка пяти соединений. |
| ПО Fluke Connect SmartView для стационарных ПК |
Да |
| Технология IR-Fusion® |
| Да, добавляет различимые в видимом спектре подробности к инфракрасному изображению |
| Режим AutoBlend™ |
Постоянная подстройка средствами ПО |
| Режим Picture-In-Picture (PIP): «Картинка в картинке» |
ИК 100%, 75%, 50%, 25% |
| Встроенная цифровая камера (диапазон видимого света) |
5 Мп |
| Объективы |
| Стандартный объектив |
Пространственное разрешение (IFOV) |
0,93 мрад, D:S 1065:1 |
| Зона обзора |
34° (Г) × 24° (В) |
| Минимальное расстояние фокусировки |
15 см (примерно 6 дюймов) |
| Технология IR-Fusion® |
Режимы отображения «Картинка в картинке» и полноэкранный |
| Сменный «интеллектуальный» телеобъектив с 2-кратным увеличением |
Пространственный сектор обзора IFOV |
0,46 мрад. D:S 2145:1 |
| Зона обзора |
17° (Г) × 12° (В) |
| Минимальное расстояние фокусировки |
45 см (примерно 18 дюймов) |
| Технология IR-Fusion® |
Режимы отображения «Картинка в картинке» и полноэкранный |
| Сменный «интеллектуальный» широкоугольный объектив |
Пространственный сектор обзора IFOV |
1,85 мрад, D:S 525:1 |
| Зона обзора |
68° (Г) × 48° (В) |
| Минимальное расстояние фокусировки |
15 см (примерно 6 дюймов) |
| Технология IR-Fusion® |
Полноэкранное изображение |
| Уровень и интервал |
| Регулируемый уровень/диапазон сенсорного экрана |
Да. Диапазон и уровень легко настраиваются простым прикосновением к экрану |
| Быстрое автоматическое переключение между ручным и автоматическим режимами |
Да |
| Быстрая автоматическая смена масштаба в ручном режиме |
Да |
| Минимальный диапазон (в ручном режиме) |
2,0 °C (3,6 °F) |
| Минимальный диапазон (в автоматическом режиме) |
3,0 °C (5,4 °F) |
| Хранение данных и получение изображений |
| Возможности увеличения емкости памяти |
Сменная карта памяти micro SD 4 ГБ, встроенная флеш-память 4 ГБ, возможность сохранения на USB-накопитель, загрузка в облачное хранилище Fluke для длительного хранения. |
| Форматы файлов изображений |
Без радиометрических данных (.bmp, .jpeg) или с полными радиометрическими данными (.is2); для анализа содержимого файлов без радиометрических данных (.bmp, .jpg) специальное ПО не требуется |
| Просмотр содержимого памяти |
Просмотр в виде миниатюр и в полный размер |
| Программное обеспечение |
ПО Fluke Connect SmartView с полным набором функций для анализа и составления отчетов с доступом к системе Fluke Connect |
| Экспорт данных в файлы с помощью ПО SmartView® в форматах |
Растровые изображения (.bmp), GIF, JPEG, PNG, TIFF |
| Голосовая аннотация |
Максимальное время записи для одного изображения — 60 секунд, возможно прослушивание записи на тепловизоре; гарнитура Bluetooth прилагается |
| IR-PhotoNotes™ |
Да (5 изображений) |
| Расширенные текстовые аннотации |
Да. В том числе стандартные ярлыки, а также программируемые пользователем режимы |
| Запись видео |
В стандартном формате и с радиометрическим данными |
| Форматы данных видео |
Без радиометрических данных (MPEG-кодирование в формате .AVI) и с полными радиометрическими данными (.IS3) |
| Дистанционный просмотр изображений на дисплее |
Да, трансляция изображения с дисплея тепловизора на ПК, смартфон или на ТВ-монитор. Через USB, точку доступа или сеть WiFi в программное обеспечение Fluke Connect на ПК; через точку доступа WiFi в приложение Fluke Connect на смартфоне или через HDMI на ТВ-монитор |
| Работа в режиме с дистанционным управлением |
Да, при помощи ПО Fluke Connect SmartView для стационарных ПК или приложения Fluke Connect для мобильных устройств |
| Автоматическая регистрация (температура и интервал) |
Да |
| Инструментальные средства MATLAB® и LabVIEW® |
Эти программные платформы объединяют данные, видео и снимки в ИК-диапазоне с тепловизора для последующего анализа и использования при проведении опытно-конструкторских работ |
| Батарея |
| Батареи (сменные, заряжаемые) |
Две литиево-ионных «интеллектуальных» батареи с пятисегментным светодиодным индикатором для отображения уровня заряда |
| Время работы от батареи |
2–3 часа от одной батареи (фактическое время работы зависит от настроек и режима использования) |
| Время заряда батареи |
2,5 часа до полного заряда |
| Способ заряда аккумуляторной батареи |
Двухсекционное зарядное устройство или заряд батарей непосредственно в тепловизоре. Дополнительное зарядное устройство от бортовой сети автомобиля (12 В) |
| Работа от сети переменного тока |
Возможна работа от сети переменного тока (от 100 до 240 В, 50/60 Гц) с входящим в комплект блоком питания |
| Энергосбережение |
Выбираемые пользователем режимы пониженного энергопотребления и выключения |
| Цветовые палитры |
| Стандартные палитры |
8: "Горячий металл", сине-красная, высококонтрастная, янтарная, янтарная инверсная, жидкий металл, градации серого, градации серого инверсная |
| Сверхконтрастные палитры Ultra Contrast™ |
8: «Горячий металл» Ultra, сине-красная Ultra, высококонтрастная Ultra, янтарная Ultra, янтарная инверсная Ultra, жидкий металл Ultra, градации серого Ultra, градации серого инверсная Ultra |
| Общие характеристики |
| Частота кадров |
Исполнение с частотой 60 или 9 Гц |
| Лазерный указатель |
Да |
| Светодиодная подсветка (фонарик) |
Да |
| Цветовая сигнализация (сигнализация температуры) |
Высокая температура, низкая температура, изотермы (в пределах диапазона) |
| Измерение температуры в центральной точке |
Да |
| Температура пятна |
Маркеры горячих и холодных зон |
| Задаваемые пользователем маркеры зон |
3 задаваемых пользователем маркера зон |
| Центральный прямоугольник |
Расширяемый-сужаемый прямоугольник измерений с отображением МИН-МАКС-СРЕД температуры |
| Спектральный диапазон ИК |
от 7,5 до 14 мкм (длинноволновый) |
| Диапазон рабочих температур |
от –10 до +50 °C (от 14 до 122 °F) |
| Температура хранения |
от –20 до +50 °C (от –4 до 122 °F) без батарей |
| Относительная влажность |
от 10 до 95 % (без конденсации) |
| Безопасность |
Защита от перенапряжения категории II, степень загрязнения 2 по ГОСТ 12.2.091-2012 (IEC 61010-1:2001) |
| Электромагнитная совместимость |
Базовая электромагнитная обстановка по ГОСТ Р МЭК 61326-1-2014 CISPR 11: Группа 1, Класс A |
| Соответствие техническим стандартам Австралии (RCM) |
ГОСТ Р МЭК 61326-1-2014 |
| Соответствие нормам Федеральной комиссии по связи США |
CFR 47, часть 15 подчасть B |
| Вибростойкость |
0,03 g2/Гц (3,8 g), 2,5 g по ГОСТ 28203-89 (МЭК 68-2-6-82) |
| Ударопрочность |
25 g по ГОСТ 28215-89 (МЭК 68-2-29-87) |
| Падение с высоты |
25 g, ГОСТ 28215-89 (МЭК 68-2-29-87)/конструкция допускает падение с высоты 1 м (3,3 фута) со стандартным объективом |
| Габариты (В x Ш x Д) |
27,3 x 15,9 x 9,7 см (10,8 x 6,3 x 3,8 дюйма)/1,54 кг (3,4 фунта) |
| Масса (с батареей) |
1,04 кг (2,3 фунта) |
| Степень защиты корпуса |
IP54 согласно IEC 60529 / ГОСТ 14254-96 (ограниченная защита от пыли; защита от водяных брызг с любого направления) |
| Гарантия |
Два года (стандартная), возможны соглашения о расширенной гарантии |
| Рекомендуемый интервал калибровки |
Два года (при нормальной эксплуатации и нормальной амортизации) |
| Поддерживаемые языки интерфейса |
Английский, венгерский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, турецкий, финский, французский, чешский, шведский и японский |
- Модели и принадлежности
| Модель Название |
Описание |
Price List |
| FLK-TiX580 60 Hz |
В комплект входят:
- Тепловизор со стандартным инфракрасным объективом
- Сетевой адаптер и зарядное устройство для аккумуляторных батарей (включая сетевые переходники)
- Две надежных литий-ионных «интеллектуальных» батареи
- Кабель USB
- Кабель видеосигнала HDMI
- Наушники с Bluetooth интерфейсом (при наличии)
- Прочный жесткий футляр для переноски
- Регулируемый ремешок для ношения на шее или на руке
- ПО Fluke Connect® SmartView® для стационарных ПК и руководство пользователя предоставляются путем бесплатной загрузки
|
По запросу |
| FLK-TiX580 9 Hz |
В комплект входят:
- Тепловизор со стандартным инфракрасным объективом
- Сетевой адаптер и зарядное устройство для аккумуляторных батарей (включая сетевые переходники)
- Две надежных литий-ионных «интеллектуальных» батареи
- Кабель USB
- Кабель видеосигнала HDMI
- Наушники с Bluetooth интерфейсом (при наличии)
- Прочный жесткий футляр для переноски
- Регулируемый ремешок для ношения на шее или на руке
- ПО Fluke Connect® SmartView® для стационарных ПК и руководство пользователя предоставляются путем бесплатной загрузки
|
По запросу |
| Thermal Imaging Accessories |
Price List |
| FLK-LENS/TELE2 |
Телеобъектив инфракрасного диапазона с 2-кратным увеличением |
По запросу |
| FLK-LENS/WIDE2 |
Широкоугольный объектив инфракрасного диапазона |
По запросу |
