Стабильные эталоны частоты для систем тестирования и калибровочных лабораторий

Стандарты эталонов частоты 908 и 909 Frequency Reference Standard предназначены для использования в качестве точных эталонных часов в автоматизированных системах тестирования и в качестве внутренних стандартов частоты.

Поскольку для достижения указанной стабильности они требуют лишь кратковременного разогрева, их можно также использовать в качестве переносных стандартов частоты.

Эталоны частоты 909 Frequency Reference содержит сверхстабильный рубидиевый опорный генератор («атомные часы»), тогда как эталон частоты 908 Frequency Referenceстроится на базе высокостабильного термостатированного кварцевого генератора. Оба прибора предусматривают пять буферизованных выходов с частотой 10 МГц плюс еще один – на 5 МГц. Опция 70 увеличивает число выходов с частотой 10 МГц до десяти.

Идеальное решение для систем автоматизированного тестирования (ATE)

Множество систем для проведения производственных испытаний, особенно в области телекоммуникаций, требуют наличия в качестве эталона стабильного внешнего частотного генератора импульсов. В зависимости от потребностей пользователя как устройство 908, так и устройство 909 могут обеспечивать стабильный эталон частоты одновременно для 11 других приборов и тестеров, делая их идеальными для использования в системе ATE. Кроме того, доступен также комплект для монтажа в стойку.

Устройство 908 (Кварцевый термостат)

Со своим высокостабильным термостатированным кварцевым резонатором SC-среза устройство 908 предлагает самый низкий на рынке уровень цен в расчете на выход в версии с 11 выходами (с установленной опцией 70).

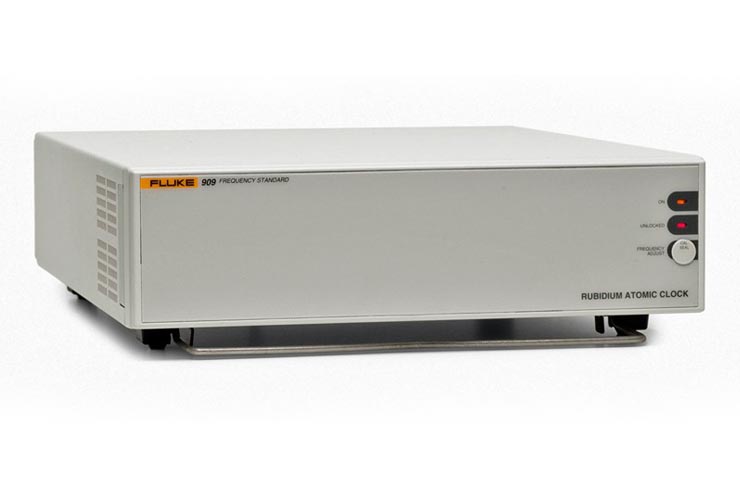

Устройство 909 (Рубидий)

Рубидиевая версия со своим пренебрежимо малым дрейфом, связанным с потерей качества во времени, практически не нуждается в регулировке в течение всего срока службы системы тестирования.

Внутренние стандарты частоты

Эталоны частоты 908 и 909 Frequency References идеально подходят для использования в калибровочных лабораториях, где особенно востребована калибровка широкого диапазона приборов, таких как частотомеры и синтезаторы частоты. В отличие от приемников частоты, принимаемой непосредственно из эфира, устройства 908 и 909 обладают очень высокой кратковременной стабильностью, которая делает возможной гораздо более быструю калибровку частоты.

Компании, которые запрашивают стандарты частоты в многочисленных департаментах, распределенных по нескольким зданиям, обнаружат, что локальный рубидиевый стандарт (909), как правило, предлагает более экономичное решение, чем централизованный эталон с дорогостоящей системой распределения.

Расчет на портативность

Эталоны частоты 908 и 909 Frequency References являются портативными устройствами. Они исключительно хорошо выполняют свою функцию транспортабельных, быстро разогреваемых эталонов частоты. Традиционно термостатированные генераторы, использующие кварцевые пластины AT-среза, не могли сохранять свои технические характеристики без непрерывной батарейной поддержки во время транспортировки к различным местам назначения. Это связано с тем, что кварцевые пластины AT-среза подвержены значительному возврату частоты (смещение частоты вследствие прерывания питания). Им также необходим очень длительный разогрев, 24 часа или более, чтобы достичь конечного значения частоты.

Термостатированный генератор устройства 908 базируется на более современном кварцевом генераторе SC-среза, который практически не имеет возврата. В течение всего лишь 10 минут частота достигает конечного значения с точностью до 5x10–9. Это значит, что ею можно начинать пользоваться быстрее. В результате отпадает необходимость батарейного резервирования во время транспортировки. Разогрев рубидиевого генератора данной модели происходит еще быстрее, требуя всего 10 минут для достижения значения конечной частоты с точностью 4x10–10.

С целью защиты при транспортировке и хранении предусмотрен футляр для переноски. Устройства 908 и 909 обеспечивают устойчивые, экономичные решения, удовлетворяющие вашим требованиям к эталону частоты, будь то системы автоматизированного тестирования, лабораторные или портативные приложения.

Эталонные выходные сигналы
Базовая модель	5x10 МГц, 1x5 МГц: синус >0,6 В ср. кв. в 50 Ом
С опцией 70	10x10 МГц, 1x5 МГц: синус >0,6 В ср. кв. в 50 Ом

Стабильность частоты
Потеря качества за месяц	Устройство 908 (Термостат):  3x10–9 Устройство 909 (Рубидий):  5x10–11
Потеря качества за год (за 10 лет)	Устройство 908 (Термостат):  2x10–8 (1 год) Устройство 909 (Рубидий):  1x10–9 (10 лет)
Температура	(от 20 до 26 °C)   Устройство 908 (Термостат):  4x10–10 типичное значение Устройство 909 (Рубидий):  2x10–11 типичное значение    -------- (от 0 до 50 ° C)   Устройство 908 (Термостат):  2,5x10–9 Устройство 909 (Рубидий):  3x10–10
Кратковременное (квадратный корень из дисперсии Аллана)	Устройство 908 (Термостат):  5x10–12, t = 10 с Устройство 909 (Рубидий):  1x10–11, t=10 с    -------- Устройство 908 (Термостат):  5x10–12, t=1 с Устройство 909 (Рубидий):  3x10–11, t=1 с
Разогрев (при 25 °C)	Устройство 908 (Термостат):  10 мин. до 5x10–9 Устройство 909 (Рубидий):  5,4 мин. зафиксировать    11 мин. до 4x10–10

Окружающая среда
Температура	от 0 до 50 °C (в рабочих условиях)    от –40 до 70 °C (при хранении)
Класс безопасности	Совместимость с требованиями стандартов EN 61010-1 и CE
Электромагнитные помехи	Совместимость с требованиями стандартов EN 55011 ISM group, class B, EN 50082-2 и CE

Потребляемая мощность (90 – 264 В, 47 – 63 Гц)
908:	<20 Вт при разогреве, <7 Вт при непрерывной работе
909:	<70 Вт при разогреве, <30 Вт при непрерывной работе

Габариты и масса
Размер	315 x 86 x 395 мм
Масса	4,8 кг (нетто), 7,8 кг (при транспортировке)

Модель	Описание
908	Кварцевый термостат; выходы 5 x 10 МГц и 1 x 5 МГц Аксессуар Описание 908-50 Комплект для монтажа в стойку 908-60 Переносная сумка 908-70 Дополнительные выходы 5 x 10 МГц
909	Рубидий; выходы 5 x 10 МГц и 1 x 5 МГц Аксессуар Описание 909-50 Комплект для монтажа в стойку 909-60 Переносная сумка 909-70 Дополнительные выходы 5 x 10 МГц

Руководство пользователя(Eng) 0,2 МВ
