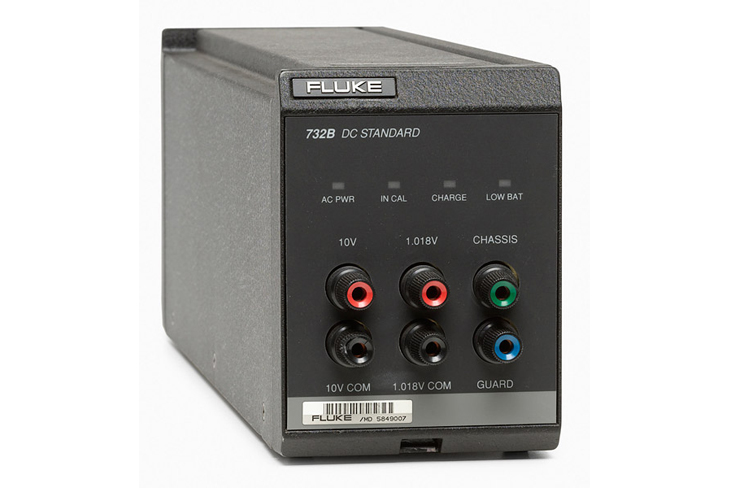

732B Эталон постоянного напряжения

Общие сведения
732B представляет собой эталон постоянного напряжения с выходами 10 В и 1,018 В. 734A представляет собой вторичный эталон постоянного напряжения, состоящий из четырех устройств 732B, механически и электрически изолированных и размещенных в корпусе, который предназначен для монтажа в стойке.
Функции

Каждый эталон небольшой, легкий и прочный, идеальный для транспортировки. Возможность обеспечивать электропитание от аккумулятора в течение 72 часов без дозарядки позволяет перевозить 732B на большие расстояния, не отключая электропитание. При наличии дополнительной внешней батареи и специального зарядного устройства можно увеличить время работы от аккумулятора без дозарядки еще больше, до более чем 130 часов.

Устройство 732B способно выдерживать множество различных видов нарушений режима эксплуатации. Входы можно замыкать накоротко в течение неограниченного времени они защищены от воздействия напряжения до 1100 В постоянного тока, при токе 25 мА, без повреждения элемента или отрицательного влияния на параметры выходного сигнала.


Достоверность

Устройство 732B построено с использованием проверенной технологии, применявшейся в 732A, первых электронных эталонах стандарта лабораторного качества, которые пришли на замену эталонным насыщенным элементам. Рассматриваемые устройства сначала предназначались для использования в качестве переносчика эталонного значения напряжения на производственные участки Fluke Calibration, однако в настоящее время широко используются по всему миру для решения самых разных задач – от поддержания корпоративных эталонов до переноса значений напряжения из национальных лабораторий или из эксплуатируемых частными фирмами эталонов на переходах Джозефсона с напряжением 10 В.


Стабильность

Стабильность для каждого выхода составляет ±2 части на миллион в год (10 В) и ±0,8 части на миллион в месяц (1,018 В). Каждое устройство 732B может обеспечивать подачу на выход тока до 12 мА для упрощения использования с другими контрольно-измерительными приборами – как и 5700А – при низком полном выходном сопротивлении.


Поддержка устаревших методов калибровки

В сочетании со стандартами сопротивления 742A-1 и 742A-10k одиночное устройство 732B представляет собой надежный и компактный пакет поддержки устаревших вариантов калибровки для таких инструментов, как калибраторы 5700A/5720A производства Fluke Calibration либо мультиметра 3458A производства Hewlett-Packard.


Отслеживаемость

Устройства 732B можно заказывать с поверочными сертификатами или без них. В стандартной комплектации 732B поставляются без задокументированной связи с первичными эталонами и без поверочных сертификатов. Как вариант, можно заказать откалиброванный прибор 732B. В таком случае нужно транспортировать его во включенном состоянии (при этом налагаются ограничения на суммарное время пребывания в пути). Модель 732B/H представляет собой фактически модель 732B, которую поставляют с протоколом поверки. В таком протоколе указывается отклонение от номинала и неопределенность в момент калибровки.– Модель 732B/C аналогична модели 732B/H, за исключением того, что она дополнительно комплектуется протоколом определения скорости дрейфа параметров. Такой протокол представляет собой прогноз изменений значения параметров калиброванного выходного сигнала на ближайшие 12 месяцев с момента калибровки. Как правило, сертификаты калибровки 732B обеспечивают возможность отслеживания к международным стандартам, но не считаются официальными калибровками. За дополнительную плату предоставляется сертификат официальной калибровки. Подробную информацию можно получить у представителя Fluke Calibration.


Характеристики
Выход
10 B
Технические характеристики на 30 дней: ± 0,3 части на миллион
Технические характеристики на 1 год: ± 1.6 части на миллион
1.018 B
Технические характеристики на 30 дней: ± 0.8 ppm
Технические характеристики на 1 год: Неприменимо

Общие технические характеристики
Температура От 15 °C до 35 °C, эксплуатация; от -51 °C до 71 °C, нерабочее состояние (внутренняя батарея отключена)
Относительная влажность <95% до 30 °C, < 75 % до 35 °C, без образования конденсата
Высота над уровнем моря < 3049 м (10 000 футов) в рабочем режиме, < 12 195 м (40 000 футов) в нерабочем режиме
Вибрационное оповещение По стандарту MIL-T-28800; тип III, класс 5, вариант E
Безопасность Конструкция согласно IEC 348, 2-я редакция; 1978 и ANSI/ISA-S82; а также UL1244, 2-я редакция 1980 г., CSA C22.2 № 231 и IEC 1010
Документация, касающаяся калибровки Наличие протоколов калибровки не является обязательным
Размеры

732B DC, стандартный вариант:

13,4 см В x 9,8 см Ш x 40,6 см Г (5,28 дюйма В x 3,86 дюйма Ш x 15,98 дюйма Г)

--------------------------------

732B-7001, внешняя аккумуляторная батарея и зарядное устройство:

13,4 см В x 9,8 см Ш x 40,6 см Г (5,28 дюйма В x 3,86 дюйма Ш x 15,98 дюйма Г)

Масса
732B DC, стандартный вариант: 5,91 кг (13 фунтов)
--------------------------------
732B-7001, внешняя аккумуляторная батарея и зарядное устройство: 5,45 кг (12 фунтов)
Параметры электропитания, время работы от аккумуляторной батареи без подзарядки
732B DC, стандартный вариант: 100 В, 120 В, 220 В, 240 В перем. тока ± 10 %; от 50 Гц до 60 Гц; не более 66 Вт от внутренней свинцово-кислотной аккумуляторной батареи с напряжением 12 В, время работы без подзарядки от полностью заряженной аккумуляторной батареи с гелевым электролитом 70 часов при температуре 23 °C. При подаче энергии от внешнего источника переменного тока производится непрерывная подзарядка аккумуляторной батареи.
--------------------------------
732B-7001, внешняя аккумуляторная батарея и зарядное устройство: тока ± 10 %; от 50 Гц до 60 Гц; не более 66 Вт от внутренней свинцово-кислотной аккумуляторной батареи с напряжением 12 В, время работы без подзарядки от полностью заряженной аккумуляторной батареи с гелевым электролитом 70 часов при температуре 23 °C. При подаче энергии от внешнего источника переменного тока производится непрерывная подзарядка аккумуляторной батареи.
Модели и принадлежности
Модель Описание
732B

Эталон постоянного тока DC Standard. Калибровка выхода не включена

732B/H

Стандарт. С приложенным сертификатом калибровки, транспортируется подключенным к источнику питания

732B/C

Эталон с прилагаемой характеристикой дрейфа показаний и сертификатом калибровки, доставляется подключенным к источнику питания
