- Общие сведения
Выполняйте калибровку широкого спектра манометров и датчиков давления с помощью надежного и простого в обслуживании прибора
- Непревзойденный диапазон регулирования в одном контроллере/калибраторе давления: установка до пяти измерительных модулей с погрешностью не более 0,01 % показаний от 30 % до 100 % диапазона измерений модуля.
- Настройте для текущих нужд и дополняйте позже, по мере роста запросов. Вам потребуются секунды, чтобы добавить модули и увеличить диапазон давления или точность прибора, не возвращая его на завод.
- Дополнительная система предотвращения загрязнения помогает избежать риска загрязнения эталона давления при калибровке гидравлических устройств.

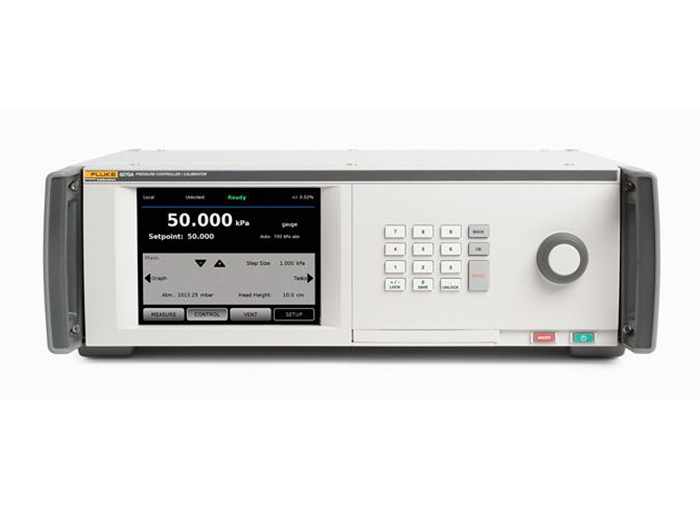

Контроллер/калибратор давления Fluke Calibration 6270A является прочным и надежным решением, которое позволяет значительно упростить калибровку пневматического давления. Модульная конструкция обеспечивает такую гибкость применения, что это устройство можно конфигурировать для самых различных потребностей и финансовых возможностей, а также расширять для охвата большого диапазона нагрузок — сразу при покупке или позднее по мере роста и изменения потребностей.
6270A идеально подходит производителям датчиков давления, желающим избежать вынужденных простоев на производственной линии и обеспечить быстроту и точность работы источника давления. Модульная конструкция облегчает обслуживание, а благодаря быстродействию управления и высокой точности в широком диапазоне обеспечивается требуемая производительность.
Руководители и технические специалисты в калибровочных лабораториях и мастерских по ремонту КИПиА по достоинству оценили точность управления калибратора 6270A и точность регулировки в широком диапазоне давления, что позволяет им проводить калибровку широкого спектра устройств с помощью одного калибратора. Им также нравится дополнительная функция предупреждения загрязнения, обеспечивающая важную защиту от распространяющейся угрозы.
6270A легко освоить и использовать благодаря графическому пользовательскому интерфейсу и интуитивно понятной конструкции оборудования.
- Функции
Калибровка широкого ассортимента приборов — быстро, точно, надежно
Прибор 6270A поддерживает диапазоны давления от низкого дифференциального давления до 20 МПа (3000 фунтов на кв. дюйм), что соответствует диапазонам большинства манометров и датчиков. Два уровня точности — 0,02 % полной шкалы или 0,01 % показания — позволяют найти баланс между требованиями к точности и ограничениями бюджета.
Модульная конструкция устройства 6270A обеспечивает гибкие возможности, позволяя устанавливать модули с различными классами точности на одном и том же шасси. Можно приобрести приборы с высочайшим уровнем точности для тех диапазонов давления, где это необходимо, и более экономичным уровнем точности, где это допустимо.
Технические характеристики точности 6270A полностью приведены и поддерживаются техническим документом, где содержатся сведения о погрешности измерений, так что вы всегда сможете точно знать, что заказываете. Как и для всех приборов Fluke Calibration, эти технические характеристики являются стабильными, полными и надежными.
Современный уровень технологий и эксплуатационных характеристик
Модули измерения давления PM600 используют технологию кварцевых преобразователей эталонного давления (Q-RPT) Fluke Calibration, обеспечивая погрешность измерения 0,01 % от показания для диапазона измерений от 30 % до 100 % для определенного модуля. Эти модули доступны с 14 различными диапазонами, включая модули, изначально предназначенные для режима измерения абсолютного давления и для режима измерения избыточного давления. Модули с режимом измерения абсолютного давления оснащены встроенным барометром. Барометр обеспечивает динамическую компенсацию изменений атмосферного давления, позволяя использовать модули в обоих режимах — для измерения как абсолютного, так и избыточного давления. Широкий процентный диапазон считывания показаний в сочетании с возможностью измерения как избыточного, так и абсолютного давления, позволяет модулю измерения давления PM600 охватывать исключительно широкий диапазон применений.
Модули измерения давления PM200 используют кремниевый датчик давления с отличными характеристиками, что позволяет экономично обеспечить точные измерения давления. Техническая характеристика 0,02 % полной шкалы учитывает краткосрочные эксплуатационные характеристики модуля (линейность, гистерезис и повторяемость), а также долгосрочную стабильностью и погрешность калибровочного стандарта. Результатам измерений модулями PM200 можно полностью доверять.
Большой коэффициент регулировки диапазона, покрывающий широкий диапазон рабочих давлений
Типовой модуль контроля давления может работать с широким диапазоном давлений. Также доступен модуль с гибкой регулировкой диапазона, если необходима поддержка еще более широкого диапазона.
Устройство 6270A поддерживает управление с ШИМ-модуляцией — эта технология доказала свою эффективность и может обеспечивать поддержку самых различных диапазонов, то есть соотношение максимального к минимальному указанному измеряемому значению, при котором прибор функционирует корректно. Именно большой коэффициент регулировки диапазона позволяет вам калибровать широкий диапазон рабочих давлений.
Защита операторов и приборов средствами обеспечения безопасности
Все модули измерения и контроля, а также главное шасси, оснащены клапанами сброса давления для защиты прибора и операторов от чрезмерного повышения давления. Устройство 6270A создано с применением надлежащей инженерно-технической практики. Безопасность является главным приоритетом и обеспечивается с помощью встроенных клапанов сброса давления, задаваемых пользователем пределов давления и кнопкой аварийного прекращения работы.
Предотвращение загрязнения
Если рабочая нагрузка включает в себя устройства, содержащие различные вещества, такие как вода, масло и газ, может возникать риск загрязнения, то есть в систему может попадать то, чего в ней быть не должно. Загрязнения могут закупоривать клапаны калибратора, приводить к износу его деталей и затруднять поддержание нужного давления. Если загрязнения попадут в датчик, он может фактически изменить поведение калибратора и исказить показания. Если для вас актуальна проблема загрязнений, закажите дополнительную систему предотвращения загрязнений 6270A, чтобы поддерживать чистоту клапанов калибратора и не допускать попадания в них мусора.
Практически неограниченная гибкость за счет модульной конфигурации
Можно устанавливать до пяти модулей давления на одном шасси 6270A, смешивая и сопоставляя модули различных типов и с разными диапазонами, чтобы получать комбинацию, наиболее соответствующую вашим потребностям. Приобретайте только то, что вам нужно для калибровки диапазонов давления в текущей рабочей нагрузке. В дальнейшем можно добавлять модули по мере роста и изменения рабочих нагрузок.

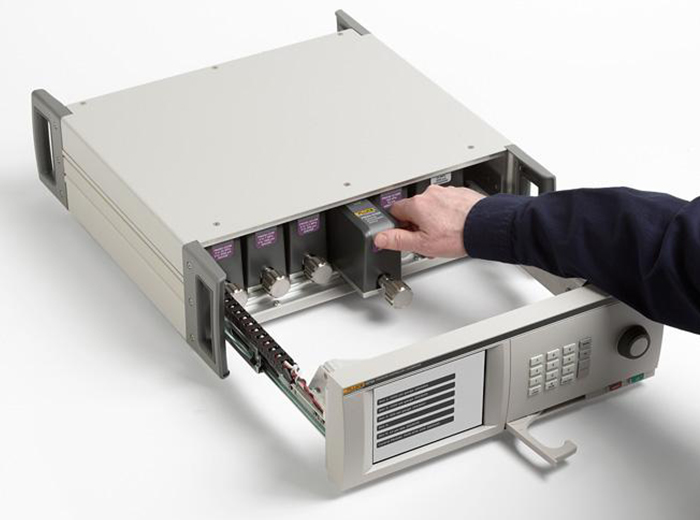

Модули просто защелкиваются и так же легко освобождаются от фиксации; нужно просто вставить каждый модуль на предназначенную для этого дорожку и затем затянуть ручку до характерного щелчка. Этот щелчок означает, что модуль надежно встал на свое место; на ручке есть специальное приспособление, предотвращающее чрезмерное затягивание. Так что не будет возникать сомнений, было ли затягивание слишком сильным или, наоборот, недостаточным.
Модули устанавливаются и демонтируются через переднюю часть шасси. Можно легко устанавливать в шасси и извлекать оттуда как измерительные модули, так и регулирующий модуль, даже если устройство 6270A установлено с помощью набора для монтажа в стойку.
Каждый модуль использует конструкцию с торцевым уплотнением, которое прошло проверки на утечки под давлением, в три раза превышающим максимальное рабочее давление. Так что можно не беспокоиться о том, что утечки в системе повлияют на правильность измерения и регулировки давления.
Создание автоматизированной системы поршневого манометра
Изделие 6270A само по себе является легко адаптируемым модулем, но вдобавок к этому оно может стать первым шагом к созданию автоматизированной системы поршневого манометра. Воспользуйтесь модулем 6270A вместе с поршневым манометром PG7601 или PG7202 Fluke Calibration для автоматизации движения поршня. Для полной автоматизации добавьте в эту систему автоматический манипулятор грузов PG7000-AMH для поршневых манометров серии PG7000.
Техническое обслуживание настолько простое, что можно не привлекать внешних специалистов
Изделие 6270A спроектировано для удобства обслуживания, что позволяет обеспечить привлекательную стоимость владения. Мы публикуем «Руководство по обслуживанию и калибровке» с подробными инструкциями о том, как заменять клапаны и компоненты. Для обращения за помощью в случае затруднений можно воспользоваться встроенной функцией сохранения снимков экрана.
Модули регулировки и измерения раздельные, что позволяет их ремонтировать быстро и легко. Нужно просто вытащить модуль и заменить его; никакой автоматической настройки не требуется. Так же легко можно изменить диапазоны давления, установив новый модуль и, если необходимо, изменив подаваемое давление. Для этого не понадобится отправлять 6270A обратно на завод-изготовитель.
Модули можно калибровать либо на шасси, либо вне шасси, используя дополнительный калибровочный комплект PMM Calibration Kit. После калибровки их можно использовать в любом шасси 6270A, и это не будет влиять на погрешность измерений. Модули можно легко снимать и заменять, для этого не требуются специальные инструменты.
Каждый компонент системы сконструирован для простой модульной замены, начиная с передней панели и заканчивая задними патрубками для измерения давления.

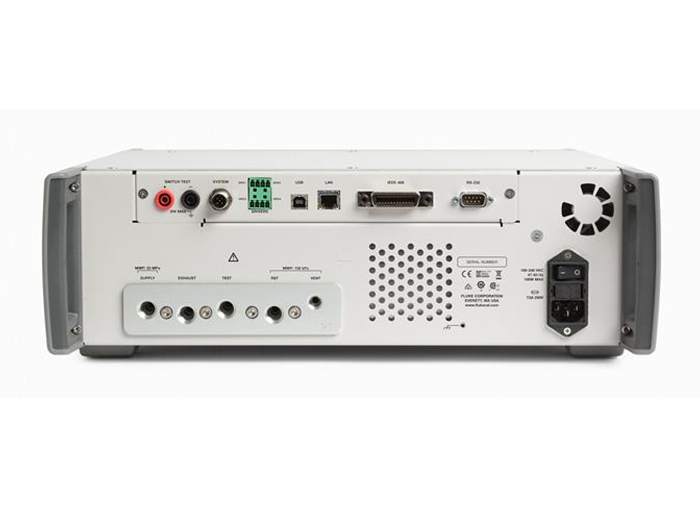

Конструкция внутренних компонентов, таких как главный ЦП, также предполагает быструю и легкую замену. Патрубки для измерения давления с задней стороны 6270A изготовлены из анодированного алюминия — прочного материала, отлично выдерживающего нормальные условия эксплуатации. Однако если резьбы сорваны или если появились задиры от металлических соединителей, трущие эти детали, можно легко снять этот блок, не открывая шасси. Нужно просто удалить фиксирующие винты и вытащить его. К этому блоку не прикрепляются никакие элементы, так что его замена выполняется просто и не требует особых затрат.
Съемный задний блок-распределитель позволяет легко извлекать 6270A из системы, смонтированной в стойку. Нужно просто стравить давление в измерительном патрубке и патрубке источника давления и отсоединить соединяющий блок-распределитель от задней части шасси. Не придется ломать голову вопросами о том, какая из линий давления является патрубком источника давления, а какая — измерительным патрубком; они остаются подсоединенными к блоку-распределителю, а блок-распределитель можно подсоединить одним-единственным способом. Чтобы удовлетворить потребности различных географических регионов, предусмотрено три типа блоков-распределителей — NPT, BSP и 7/16-20. Отсекающие клапаны на главных блоках-распределителях легко снимаются с верхней части шасси 6270A.
Автоматизация с помощью ПО COMPASS для повышения согласованности и пропускной способности
ПО Fluke Calibration COMPASS разработано специально для калибровки по давлению. Оно позволяет автоматизировать работу 6270A и выполнять полные последовательности калибровки по давлению на одном или нескольких проверяемых устройствах. ПО COMPASS устраняет факторы неопределенности, нередко возникающие при введении автоматизированных систем в эксплуатацию.
6270A также поддерживает полноценный интерфейс удаленного управления, позволяющий использовать устройство со специализированным ПО или другим оборудованием для сбора данных. Подробная информация об этом интерфейсе приводится в руководстве по эксплуатации 6270A.
Если необходима поддержка, мы всегда готовы помочь!
Службы калибровки, тестирования и ремонта Fluke Calibration призваны удовлетворить ваши запросы быстро и по доступным расценкам; при этом поддерживается непревзойденный уровень качества, который является отличительной особенностью нашей компании. Наши лаборатории калибровки давления аттестованы на соответствие руководству ISO 17025. Мы создали калибровочные и ремонтные центры в разных точках мира, чтобы помогать поддерживать ваше оборудование в наилучшем рабочем состоянии.
CarePlans помогает управлять стоимостью владения
Снижение времени вынужденного простоя и контроль стоимости владения с помощью сервисного плана CarePlan.
Для клиентов, которым требуется расширенное гарантийное обслуживание, предлагаются двухлетние и четырехлетние планы Silver CarePlans.
Целый ряд предложений по обучению поможет вам быстро начать работу
Мы спонсируем целый ряд учебных курсов по калибровке давления и расхода в нашем учебном центре в г. Финикс, штат Аризона, США. Мы также периодически бесплатно проводим веб-семинары на самые различные темы, касающиеся калибровки измерения давления. Если вам необходимо обучение по эксплуатации или обслуживанию, чтобы поддерживать работоспособность имеющихся контроллеров давления, мы также можем в этом помочь.
- Характеристики
| Общие характеристики |
| Параметры электропитания |
100–240 В перем. тока, 47–63 Гц |
| Предохранитель |
T2A 250 В перем. тока |
| Макс. потребляемая мощность |
100 Вт |
| Диапазон рабочих температур окружающей среды |
От 15 до 35 °C |
| Температура хранения |
От -20 до +70 °C |
| Относительная влажность |
Эксплуатация: < 80 % до 30 °C, < 70 % до 40 °C, < 40 % до 50 °C |
| Хранение: 95 %, без конденсации. После длительного хранения при высокой температуре и влажности может потребоваться стабилизация после включения продолжительностью четверо суток. |
| Вибрации |
MIL-T-28800 |
| Высота над уровнем моря (эксплуатация) |
< 2000 м |
| Защита от проникновения пыли и влаги |
IEC 60529: IP 20 |
| Класс безопасности |
IEC 61010-1, категория установки, степень загрязнения 2 |
| Масса (только шасси) |
13 кг (28,5 фунта) |
| Габариты |
Высота: 147 мм (5,78 дюйма) |
| Ширина: 454 мм (17,79 дюйма) |
| Глубина: 488 мм (19,2 дюйма) |
| Габариты набора для монтажа в стойку |
3U — 19-дюймовая стойка |
| Время прогрева |
Обычно 15 мин. |
| Характеристики регулировки |
| Точность регулировки (динамический режим) |
Диапазон PM200-BG2.5K ± 0,005% диапазона Все прочие диапазоны ± 0,001% диапазона |
| Динамический диапазон регулировки1 |
10:1 (обычно) |
| Нижняя контрольная точка |
1 кПа (0,15 фунта на кв. дюйм) абсолютное |
| Требования к подаче давления |
| Очищенный сухой N2 или воздух — технический сорт азота, 99,5 %+ |
| Загрязненность частицами |
≤ 1,25 мкм (50 микродюймов) |
| Максимальное содержание влаги |
–50 °C точка росы |
| Максимальное содержание углеводородов |
30 ppm |
| Требования к подаче вакуума (в случае эксплуатации при атмосферном давлении или давлении ниже атмосферного) |
| Пропускная способность более 50 литров в минуту с функцией автоматического стравливания давления |
| Необходима соответствующая защита, поскольку выхлопной газ рабочей системы измерения высокого давления проходит через систему подачи вакуума. |
| Интерфейс/связь |
| Основные интерфейсы дистанционного управления |
IEEE 488.2, Ethernet, RS232, USB |
| Подключение системы |
Поддерживает взаимное соединение двух или трех систем |
| Разъем проверки переключателя |
Стандартный штекер 4 мм: Изолированный привод с номиналом 24 В пост. тока; максимум 30 В пост. тока относительно заземления на массу |
| Дополнительные приводы |
4 внешних электромагнитных драйвера Привод 24 В пост. тока (макс. непрерывная мощность 6 Вт на канал) |
| 1 Динамический диапазон регулировки определяется как отношение между предоставленным давлением подачи и соответствующим давлением подачи для диапазона. Например, установка 7 МПа (1000 ф./кв. д.) и диапазон 700 кПа (100 ф./кв. д.) с давлением подачи 7,7 МПа (1100 ф./кв. д.) дает точность регулировки 0,001% диапазона, поскольку 7 МПа в 10 раз больше, чем 700 кПа. Система с диапазоном 20 МПа (3000 ф./кв. д.) и 700 кПа (100 ф./кв. д.) с давлением подачи 22 МПа (3300 ф./кв. д.) будет иметь точность контроля диапазона 0,001% в диапазоне 20 МПа, но всего 0,003% в диапазоне 700 кПа. Точность контроля 0,001% в нижнем диапазоне может быть достигнута снижением подачи давления. |
| Модель |
Диапазон в режиме измерения избыточного давления (единицы СИ) |
Диапазон в режиме измерения абсолютного давления (единицы СИ) |
Диапазон в режиме измерения избыточного давления (британские единицы измерения) |
Диапазон в режиме измерения абсолютного давления (британские единицы измерения) |
| PM600-BG15K |
от –15 до 15 кПа |
- |
от –60 до 60 дюймов вод. ст. |
- |
| PM600-G100K |
от 0 до 100 кПа |
- |
от 0 до 15 ф./кв. д. |
- |
| PM600-G200K |
от 0 до 200 кПа |
- |
от 0 до 30 ф./кв. д. |
- |
| PM600-A100K |
от -100 до 0 кПа |
от 6 до 100 кПа |
от -13,8 до 0 ф./кв. д. |
от 0,9 до 15 ф./кв. д.4 |
| PM600-A200K |
от -90 до 100 кПа |
от 10 до 200 кПа |
от -13,2 до 15 ф./кв. д. |
от 1,5 до 30 ф./кв. д.4 |
| PM600-A350K |
от -90 до 250 кПа |
от 10 до 350 кПа |
от -13,2 до 35 ф./кв. д. |
от 1,5 до 50 ф./кв. д. |
| PM600-A700K |
от -82 до 700 кПа |
от 18 до 700 кПа |
от -12,1 до 100 ф./кв. д. |
от 2,6 до 100 ф./кв. д. |
| PM600-A1.4M |
от -0,065 до 1,4 МПа |
от 0,035 до 1,4 МПа |
от -10 до 200 ф./кв. д. |
от 5 до 200 ф./кв. д. |
| PM600-A2M |
от -0,03 до 2 МПа |
от 0,07 до 2 МПа |
от -5 до 300 ф./кв. д. |
от 10 до 300 ф./кв. д. |
| PM600-A3.5M |
от -0,03 до 3,5 МПа |
от 0,07 до 3,5 МПа |
от -5 до 500 ф./кв. д. |
от 10 до 500 ф./кв. д. |
| PM600-A7M |
от 0 до 7 МПа |
от атмосферного до 7 МПа |
от 0 до 1000 ф./кв. д. |
от атмосферного до 1000 ф./кв. д. |
| PM600-A10M |
от 0 до 10 МПа |
от атмосферного до 10 МПа |
от 0 до 1500 ф./кв. д. |
от атмосферного до 1500 ф./кв. д. |
| PM600-A14M |
от 0 до 14 МПа |
от атмосферного до 14 МПа |
от 0 до 2000 ф./кв. д. |
от атмосферного до 2000 ф./кв. д. |
| PM600-A20M |
от 0 до 20 МПа |
от атмосферного до 20 МПа |
от 0 до 3000 ф./кв. д. |
от атмосферного до 3000 ф./кв. д. |
| BRM600-BA100K |
- |
от 70 до 110 кПа |
- |
от 10 до 16 ф./кв. д. |
| 1 Точность в течение года – это неопределенность измерений инструмента, учитывающая линейность, гистерезис, разрешение, эталонную неопределенность, годичную стабильность и влияние температуры от 15 до 35 °С. Неопределенности предоставляются с доверительной вероятностью 95 %, нормальное распределение, k=2. |
| 2 Неопределенность в режиме измерения избыточного давления равна большему из значений относительной неопределенности и пороговой неопределенности. Для абсолютных диапазонов, используемых в режиме измерителя, существует дополнительная неопределенность ± 7 Па для динамической барометрической компенсации. В сочетании с другими неопределенностями это меняет порог неопределенности для PM600-A100K до 0,008 % размаха и для PM600-A200K до 0,004 % размаха. |
| 3 Поправка в режиме измерения абсолютного давления – это дополнительная неопределенность, которую необходимо учитывать, если модуль не устанавливается на ноль автоматически (AutoZero). С дополнительной информацией можно ознакомиться в «Инструкции по определению неопределенности измерений давления контроллерами/калибраторами давления 6270A». |
| 4 Модули PM600-A100K и PM600-A200K могут работать в диапазоне от нижнего предела откалиброванного интервала до наименьшего контролируемого давления в системе. |
| 5 Точность включает в себя комбинированное влияние линейности, гистерезиса и повторяемости. |
| Модель |
Относительная точность (% показаний)5 |
Пороговая точность (% диапазона)5 |
Точность в течение года1 |
| Относительная неопределенность (% показаний2) |
Пороговая неопределенность (% диапазона2) |
Поправка в режиме измерения абсолютного давления (% от полной шкалы3) |
| PM600-BG15K |
0,008% |
0,0024% |
0,01% |
0,003% |
- |
| PM600-G100K |
0,008% |
0,0024% |
0,01% |
0,003% |
- |
| PM600-G200K |
0,008% |
0,0024% |
0,01% |
0,003% |
- |
| PM600-A100K |
0,008% |
0,0024% |
0,01% |
0,003% |
0,007% |
| PM600-A200K |
0,008% |
0,0024% |
0,01% |
0,003% |
0,007% |
| PM600-A350K |
0,008% |
0,0024% |
0,01% |
0,003% |
0,007% |
| PM600-A700K |
0,008% |
0,0024% |
0,01% |
0,003% |
0,007% |
| PM600-A1.4M |
0,008% |
0,0024% |
0,01% |
0,003% |
0,007% |
| PM600-A2M |
0,008% |
0,0024% |
0,01% |
0,003% |
0,007% |
| PM600-A3.5M |
от 10 до 500 ф./кв. д. |
0,0024% |
0,01% |
0,003% |
0,007% |
| PM600-A7M |
0,008% |
0,0024% |
0,01% |
0,003% |
0,007% |
| PM600-A10M |
0,008% |
0,0024% |
0,01% |
0,003% |
0,007% |
| PM600-A14M |
0,008% |
0,0024% |
0,01% |
0,003% |
0,007% |
| PM600-A20M |
0,008% |
0,0024% |
0,01% |
0,003% |
0,007% |
| BRM600-BA100K |
0,008% |
- |
0,01% |
- |
- |
| 1 Точность в течение года – это неопределенность измерений инструмента, учитывающая линейность, гистерезис, разрешение, эталонную неопределенность, годичную стабильность и влияние температуры от 15 до 35 °С. Неопределенности предоставляются с доверительной вероятностью 95 %, нормальное распределение, k=2. |
| 2 Неопределенность в режиме измерения избыточного давления равна большему из значений относительной неопределенности и пороговой неопределенности. Для абсолютных диапазонов, используемых в режиме измерителя, существует дополнительная неопределенность ± 7 Па для динамической барометрической компенсации. В сочетании с другими неопределенностями это меняет порог неопределенности для PM600-A100K до 0,008 % размаха и для PM600-A200K до 0,004 % размаха. |
| 3 Поправка в режиме измерения абсолютного давления – это дополнительная неопределенность, которую необходимо учитывать, если модуль не устанавливается на ноль автоматически (AutoZero). С дополнительной информацией можно ознакомиться в «Инструкции по определению неопределенности измерений давления контроллерами/калибраторами давления 6270A». |
| 4 Модули PM600-A100K и PM600-A200K могут работать в диапазоне от нижнего предела откалиброванного интервала до наименьшего контролируемого давления в системе. |
| 5 Точность включает в себя комбинированное влияние линейности, гистерезиса и повторяемости. |
| Модель |
Точность (% полной шкалы) |
диапазон (единицы СИ) |
диапазон (британские единицы измерения) |
Режим измерения |
Точность в течение года (% полной шкалы)2,4 |
| PM200-BG2.5K |
0,055% |
от -2,5 до 2,5 кПа |
от -10 до 10 дюймов вод. ст. |
изб. |
0,20% |
| PM200-BG35K |
0,015% |
от -35 до 35 кПа |
от -5 до 5 ф./кв. д. |
изб. |
0,05% |
| PM200-BG40K |
0,015% |
от -40 до 40 кПа |
от -6 до 6 ф./кв. д. |
изб. |
0,05% |
| PM200-A100K |
0,032% |
от 2 до 100 кПа |
от 0,3 до 15 ф./кв. д. |
абс. |
0,10%3 |
| PM200-BG60K |
0,015% |
от -60 до 60 кПа |
от -8,7 до 8,7 ф./кв. д. |
изб. |
0,05% |
| PM200-BG100K |
0,011% |
от -100 до 100 кПа |
от -15 до 15 ф./кв. д. |
изб. |
0,02% |
| PM200-A200K |
0,032% |
от 2 до 200 кПа |
от 0,3 до 30 ф./кв. д. |
абс. |
0,10%3 |
| PM200-BG200K |
0,011% |
от -100 до 200 кПа |
от -15 до 30 ф./кв. д. |
изб. |
0,02% |
| PM200-BG250K |
0,011% |
от -100 до 250 кПа |
от -15 до 36 ф./кв. д. |
изб. |
0,02% |
| PM200-G400K |
0,011% |
от 0 до 400 кПа |
от 0 до 60 ф./кв. д. |
изб. |
0,02% |
| PM200-G700K |
0,011% |
от 0 до 700 кПа |
от 0 до 100 ф./кв. д. |
изб. |
0,02% |
| PM200-G1M |
0,011% |
от 0 до 1 МПа |
от 0 до 150 ф./кв. д. |
изб. |
0,02% |
| PM200-G1.4M |
0,011% |
от 0 до 1,4 МПа |
от 0 до 200 ф./кв. д. |
изб. |
0,02% |
| PM200-G2M |
0,011% |
от 0 до 2 МПа |
от 0 до 300 ф./кв. д. |
изб. |
0,02% |
| PM200-G2.5M |
0,011% |
от 0 до 2,5 МПа |
от 0 до 360 ф./кв. д. |
изб. |
0,02% |
| PM200-G3.5M |
0,011% |
от 0 до 3,5 МПа |
от 0 до 500 ф./кв. д. |
изб. |
0,02% |
| PM200-G4M |
0,011% |
от 0 до 4 МПа |
от 0 до 580 ф./кв. д. |
изб. |
0,02% |
| PM200-G7M |
0,011% |
от 0 до 7 МПа |
от 0 до 1000 ф./кв. д. |
изб. |
0,02% |
| PM200-G10M |
0,011% |
от 0 до 10 МПа |
от 0 до 1500 ф./кв. д. |
изб. |
0,02% |
| PM200-G14M |
0,011% |
от 0 до 14 МПа |
от 0 до 2000 ф./кв. д. |
изб. |
0,02% |
| PM200-G20M |
0,011% |
от 0 до 20 МПа |
от 0 до 3000 ф./кв. д. |
изб. |
0,02% |
1 Модули с режимом измерения избыточного давления (PM200-GXXX и PM200-BGXXX) с диапазонами 100 кПа (15 фунтов/кв. дюйм) и более поддерживают режим измерения абсолютного давления при подключении к эталонному барометрическому модулю.
2 Точность в течение года – это неопределенность измерений инструмента, учитывающая линейность, гистерезис, разрешение, эталонную неопределенность, годичную стабильность и влияние температуры от 18 до 28°С. Неопределенности предоставляются с доверительной вероятностью 95 %, нормальное распределение, k=2. Для температур от 15 до 18 °C и от 28 до 35 °C добавить 0,003 % всей шкалы на °C.
3 Неопределенность для модулей с режимом измерения избыточного давления подразумевает плановую установку на нуль. Погрешность для модулей с режимом измерения абсолютного давления учитывает стабильность нуля в течение одного года. При условии плановой установки на нуль погрешность составляет 0,05 % полной шкалы
4 Неопределенность измерений прибора для модулей с режимом измерения избыточного давления, используемых в режиме измерения абсолютного давления путем добавления барометрического эталонного модуля, рассчитывается как неопределенность модуля с режимом избыточного давления плюс неопределенность барометрического эталонного модуля. |
- Модели и принадлежности
| Model Name |
Описание |
| 6270A |
Контроллер / калибратор давления
В полную систему контроллера/калибратора давления входит следующее:
- 1 шасси (6270A-XXX)
- 1 управляющий модуль (PCM-STD-20M)
- 1 или несколько измерительных модулей (PM200 или PM600)
|
| 6270A-NPT |
Шасси модульного контроллера давления, блок-распределитель NPT |
| 6270A-BSP |
Шасси модульного контроллера давления, блок-распределитель BSP |
| 6270A-7/16 |
Шасси модульного контроллера давления, блок-распределитель SAE 7/16-20 |
| BRM600-BA100K |
Barometric Reference Module, 70 to 110 kPa (10 to 16 psi) |
| PCM-STD-20M |
Модуль контроля давления, стандартный диапазон регулировки давления |
| PM200-BG2.5K |
Модуль измерения давления, от –2,5 до 2,5 кПа (от –10 до 10 дюймов вод. ст.) |
| PM200-BG35K |
Модуль измерения давления, от –35 до 35 кПа (от –5 до 5 фунтов на кв. дюйм) избыточного |
| PM200-BG40K |
Модуль измерения давления, от -40 до 40 кПа (от -6 до 6 фунтов на кв. дюйм) избыточного |
| PM200-A100K |
Модуль измерения давления, 100 кПа (15 фунтов на кв. дюйм) абсолютного |
| PM200-BG100K |
Модуль измерения давления, от -100 до 100 кПа (от -15 до 15 фунтов на кв. дюйм) избыточного |
| PM200-A200K |
Модуль измерения давления, 200 кПа (30 фунтов на кв. дюйм) абсолютного |
| PM200-BG200K |
Модуль измерения давления, от -100 до 200 кПа (от -15 до 30 фунтов на кв. дюйм) избыточного |
| PM200-BG250K |
Модуль измерения давления, от -100 до 250 кПа (от -15 до 36 фунтов на кв. дюйм) избыточного |
| PM200-G400K |
Модуль измерения давления, от 0 до 400 кПа (от 0 до 60 фунтов на кв. дюйм) избыточного |
| PM200-G700K |
Модуль измерения давления, от 0 до 700 кПа (от 0 до 100 фунтов на кв. дюйм) избыточного |
| PM200-G1M |
Модуль измерения давления, от 0 до 1 МПа (от 0 до 150 фунтов на кв. дюйм) избыточного |
| PM200-G1.4M |
Модуль измерения давления, от 0 до 1,4 МПа (от 0 до 200 фунтов на кв. дюйм) избыточного |
| PM200-G2M |
Модуль измерения давления, от 0 до 2 МПа (от 0 до 300 фунтов на кв. дюйм) избыточного |
| PM200-G2.5M |
Модуль измерения давления, от 0 до 2,5 МПа (от 0 до 360 фунтов на кв. дюйм) избыточного |
| PM200-G3.5M |
Модуль измерения давления, от 0 до 3,5 МПа (от 0 до 500 фунтов на кв. дюйм) избыточного |
| PM200-G4M |
Модуль измерения давления, от 0 до 4 МПа (от 0 до 580 фунтов на кв. дюйм) избыточного |
| PM200-G7M |
Модуль измерения давления, от 0 до 7 МПа (от 0 до 1000 фунтов на кв. дюйм) избыточного |
| PM200-G10M |
Модуль измерения давления, от 0 до 10 МПа (от 0 до 1500 фунтов на кв. дюйм) избыточного |
| PM200-G14M |
Модуль измерения давления, от 0 до 14 МПа (от 0 до 2000 фунтов на кв. дюйм) избыточного |
| PM200-G20M |
Модуль измерения давления, от 0 до 20 МПа (от 0 до 3000 фунтов на кв. дюйм) избыточного |
| PM600-BG15K |
Модуль измерения давления, от –15 до 15 кПа (от –2,2 до 2,2 фунтов на кв. дюйм) избыточного |
| PM600-A100K |
Модуль измерения давления, 100 кПа (15 фунтов на кв. дюйм) абсолютного |
| PM600-G100K |
Модуль измерения давления, от 0 до 100 кПа (от 0 до 15 фунтов на кв. дюйм) избыточного |
| PM600-G200K |
Модуль измерения давления, от 0 до 200 кПа (от 0 до 30 фунтов на кв. дюйм) избыточного |
| PM600-A200K |
Модуль измерения давления, 200 кПа (30 фунтов на кв. дюйм) абсолютного |
| PM600-A350K |
Модуль измерения давления, 350 кПа (50 фунтов на кв. дюйм) абсолютного |
| PM600-A700K |
Модуль измерения давления, 700 кПа (100 фунтов на кв. дюйм) абсолютного |
| PM600-A1.4M |
Модуль измерения давления, 1,4 кПа (200 фунтов на кв. дюйм) абсолютного |
| PM600-A2M |
Модуль измерения давления, 2 МПа (300 фунтов на кв. дюйм) абсолютного |
| PM600-A3.5M |
Модуль измерения давления, 3,5 МПа (500 фунтов на кв. дюйм) абсолютного |
| PM600-A7M |
Модуль измерения давления, 7 МПа (1000 фунтов на кв. дюйм) абсолютного |
| PM600-A10M |
Модуль измерения давления, 10 МПа (1500 фунтов на кв. дюйм) абсолютного |
| PM600-A14M |
Модуль измерения давления, 14 МПа (2000 фунтов на кв. дюйм) абсолютного |
| PM600-A20M |
Модуль измерения давления, 20 МПа (3000 фунтов на кв. дюйм) абсолютного |
Общие аксессуары для всех моделей::
| Аксессуар |
Описание |
| Y6270 |
Комплект для монтажа в стойку, ширина 19, 3U |
| CASE-6270 |
Транспортировочный ящик, 6270A |
| CASE-PMM |
Транспортировочный ящик, модули 3 PMM |
| CPS-20M-P3K |
Contamination Prevention System, 20 MPa (3000 psi), P3000 test port |
| CPS-20M-HC20 |
Contamination Prevention System, 20 MPa (3000 psi), HC20 test port |
| PK-6270-NPT |
Комплект фитингов и труб, 6270A NPT |
| PK-6270-BSP |
Комплект фитингов и труб, 6270A BSP |
| PMM-CAL-KIT-20M |
Комплект для калибровки модуля измерения давления, 20 МПа (3000 фунтов на кв. дюйм) |
| TST-20M |
Испытательная станция, 20 МПа (3000 фунтов на кв. дюйм) |
| VA-PPC/MPC-REF-110 |
Вакуумная насосная установка, 110 В |
| VA-PPC/MPC-REF-220 |
Вакуумная насосная установка, 220 В |
- Документация
|
Лабораторное оборудование
