- Общие сведения
Калибровка давления и измерение температуры при транспортировке.

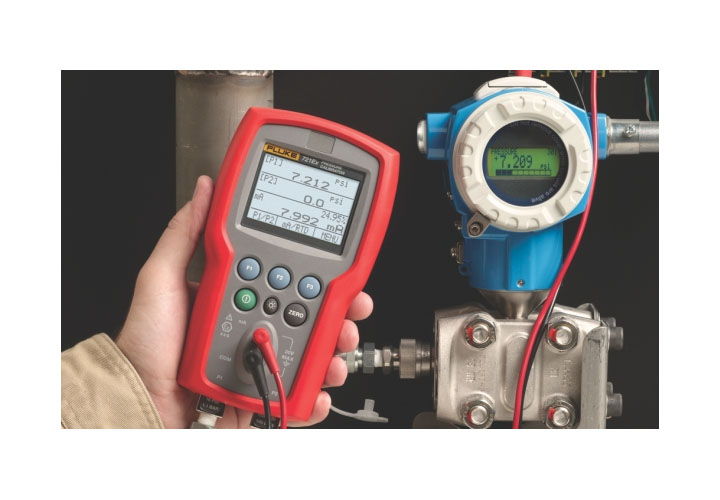

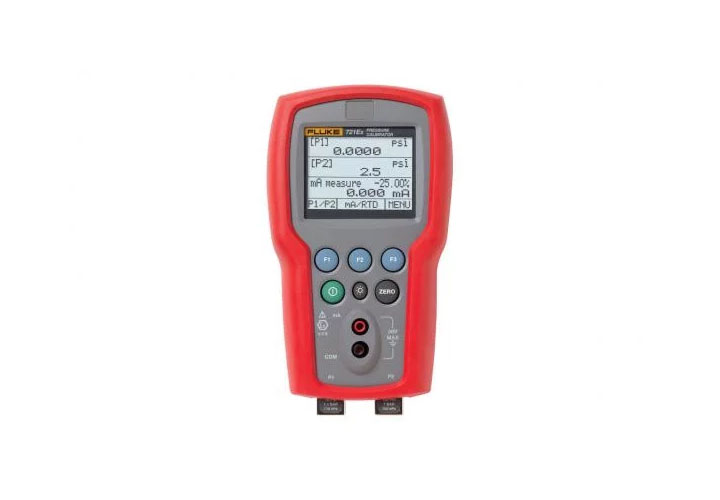

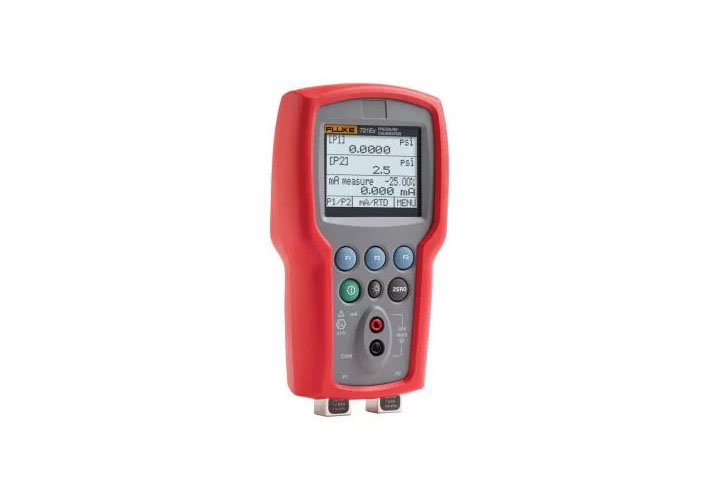

Прецизионный калибратор давления Fluke 721Ex — идеальный инструмент для использования при транспортировке газа в потенциально взрывоопасной среде. Два изолированных датчика давления позволяют одновременно измерять статическое и дифференциальное давление одним инструментом.
- Функции
Калибратор 721Ex может быть оснащен одним из датчиков низкого давления (16 фунтов/кв. дюйм (1,1 бар) или 36 фунтов/кв. дюйм (2,48 бар)) и одним из 7 устройств высокого давления, включая 100, 300, 500, 1000, 1500, 3000 или 5000 фунтов/кв. дюйм (6,9; 20; 24,5; 694 103,4; 200; 345 бар).
- Искробезопасный — IECEx и Atex Ex ia IIB T3 Gb (Зона 1)
- Идеально для калибровки потока газа (доставка продукта).
- Два изолированных датчика давления из нержавеющей стали с точностью 0,025 %
- Вход термометра сопротивления Pt100 для измерения температуры (щуп опционально)
- Испытание реле на обоих входах давления
- Давление отображается в каких-либо из 19 технических единиц по выбору пользователя
- На крупном графическом дисплее с подсветкой одновременно отображаются данные до трех измерений
- Хранение пяти настроек для последующего использования
- Характеристики
Технические характеристики, 1-годичная точность |
Fluke-721Ex-1601 |
Диапазон |
Разрешение |
Погрешность |
Датчик низкого давления |
от –14 до +16 фунтов/кв. дюйм, от –0,97 до 1,1 бар |
0,001 фунтов/кв. дюйм, 0,0001 бар |
0,025 % от полной шкалы |
Датчик высокого давления |
от -12 до +100 фунтов/кв. дюйм, от -0,83 до 6,9 бар |
0,01 фунтов/кв. дюйм, 0,0001 бар |
0,025 % от полной шкалы |
Fluke-721Ex-1603 |
Датчик низкого давления |
от –14 до +16 фунтов/кв. дюйм, от –0,97 до 1,1 бар |
0,001 фунтов/кв. дюйм, 0,0001 бар |
0,025 % от полной шкалы |
Датчик высокого давления |
от -12 до +300 фунтов/кв. дюйм, от -0,83 до 20 бар |
0,01 фунтов/кв. д., 0,001 бар |
0,025 % от полной шкалы |
Fluke-721Ex-1605 |
Датчик низкого давления |
от –14 до +16 фунтов/кв. дюйм, от –0,97 до 1,1 бар |
0,001 фунтов/кв. дюйм, 0,0001 бар |
0,025 % от полной шкалы |
Датчик высокого давления |
от -12 до +500 фунтов/кв. дюйм, от -0,83 до 34,5 бар |
0,01 фунтов/кв. д., 0,001 бар |
0,025 % от полной шкалы |
Fluke-721Ex-1610 |
Датчик низкого давления |
от 0 до +1000 фунтов/кв. дюйм, от 0,00 до 69 бар |
0,1 фунтов/кв. д., 0,001 бар |
0,025 % от полной шкалы |
Датчик высокого давления |
от -12 до +500 фунтов/кв. дюйм, от -0,83 до 34,5 бар |
0,01 фунтов/кв. д., 0,001 бар |
0,025 % от полной шкалы |
Fluke-721Ex-1615 |
Диапазон |
Разрешение |
Погрешность |
Датчик низкого давления |
от –14 до +16 фунтов/кв. дюйм, от –0,97 до 1,1 бар |
0,001 фунтов/кв. дюйм, 0,0001 бар |
0,025 % от полной шкалы |
Датчик высокого давления |
от 0 до +1500 фунтов/кв. дюйм, от 0,00 до 103,4 бар |
0,1 фунтов/кв. д., 0,001 бар |
0,025 % от полной шкалы |
Fluke-721Ex-1630 |
Датчик низкого давления |
от –14 до +16 фунтов/кв. дюйм, от –0,97 до 1,1 бар |
0,001 фунтов/кв. дюйм, 0,0001 бар |
0,025 % от полной шкалы |
Датчик высокого давления |
от 0 до +3000 фунтов/кв. дюйм, от 0,00 до 200 бар |
0,1 фунтов/кв. д., 0,01 бар |
0,025 % от полной шкалы |
Fluke-721Ex-1650 |
Датчик низкого давления |
от –14 до +16 фунтов/кв. дюйм, от –0,97 до 1,1 бар |
0,001 фунтов/кв. дюйм, 0,0001 бар |
0,025 % от полной шкалы |
Датчик высокого давления |
от 0 до +5000 фунтов/кв. дюйм, от 0,00 до 345 бар |
0,1 фунтов/кв. д., 0,01 бар |
0,035% от полной шкалы |
Fluke-721Ex-3601 |
Диапазон |
Разрешение |
Погрешность |
Датчик низкого давления |
от –14 до +36 фунтов/кв. дюйм, от –0,97 до 2,48 бар |
0,001 фунтов/кв. дюйм, 0,0001 бар |
0,025 % от полной шкалы |
Датчик высокого давления |
от –12 до +100 фунтов/кв. дюйм, от –0,83 до 6,9 бар |
0,01 фунтов/кв. д., 0,0001 бар |
0,025 % от полной шкалы |
Fluke-721Ex-3603 |
Датчик низкого давления |
от –14 до +36 фунтов/кв. дюйм, от –0,97 до 2,48 бар |
0,001 фунтов/кв. дюйм, 0,0001 бар |
0,025 % от полной шкалы |
Датчик высокого давления |
от -12 до +300 фунтов/кв. дюйм, от -0,83 до 20 бар |
0,01 фунтов/кв. д., 0,001 бар |
0,025 % от полной шкалы |
Fluke-721Ex-3605 |
Датчик низкого давления |
от –14 до +36 фунтов/кв. дюйм, от –0,97 до 2,48 бар |
0,001 фунтов/кв. дюйм, 0,0001 бар |
0,025 % от полной шкалы |
Датчик высокого давления |
от -12 до +500 фунтов/кв. дюйм, от -0,83 до 34,5 бар |
0,01 фунтов/кв. д., 0,001 бар |
0,025 % от полной шкалы |
Fluke-721Ex-3610 |
Диапазон |
Разрешение |
Погрешность |
Датчик низкого давления |
от –14 до +36 фунтов/кв. дюйм, от –0,97 до 2,48 бар |
0,001 фунтов/кв. дюйм, 0,0001 бар |
0,025 % от полной шкалы |
Датчик высокого давления |
от 0 до +1000 фунтов/кв. дюйм, от 0,00 до 69 бар |
0,1 фунтов/кв. д., 0,001 бар |
0,025 % от полной шкалы |
Fluke-721Ex-3615 |
Датчик низкого давления |
от –14 до +36 фунтов/кв. дюйм, от –0,97 до 2,48 бар |
0,001 фунтов/кв. дюйм, 0,0001 бар |
0,025 % от полной шкалы |
Датчик высокого давления |
от 0 до +1500 фунтов/кв. дюйм, от 0,00 до 103,4 бар |
0,1 фунтов/кв. д., 0,01 бар |
0,025 % от полной шкалы |
Fluke-721Ex-3630 |
Датчик низкого давления |
от –14 до +36 фунтов/кв. дюйм, от –0,97 до 2,48 бар |
0,001 фунтов/кв. дюйм, 0,0001 бар |
0,025 % от полной шкалы |
Датчик высокого давления |
от 0 до +3000 фунтов/кв. дюйм, от 0,00 до 200 бар |
0,1 фунтов/кв. д., 0,01 бар |
0,025 % от полной шкалы |
Fluke-721Ex-3650 |
Датчик низкого давления |
от –14 до +36 фунтов/кв. дюйм, от –0,97 до 2,48 бар |
0,001 фунтов/кв. дюйм, 0,0001 бар |
0,025 % от полной шкалы |
Датчик высокого давления |
от 0 до +5000 фунтов/кв. дюйм, от 0,00 до 345 бар |
0,1 фунтов/кв. д., 0,01 бар |
0,035% от полной шкалы |
Общие характеристики |
Вызов настроек прибора |
Последняя использованная при включении питания |
Условия эксплуатации |
Рабочая температура от –10 °C до +45 °C Температура хранения (без батарей) от –20 °C до +60 °C |
Высота над уровнем моря |
2000 м |
Защита от проникновения пыли и влаги |
IP-40 |
Параметры питания |
6,0 В постоянного тока |
Ресурс батареи |
обычно > 35 часов |
Необходимые аккумуляторы |
(4) стандартных элемента типа AA |
Габариты (В x Ш x Г) |
20 х 11 х 5,8 см (7,9 х 4,3 х 2,3 д.) |
Вес |
03539 кг (1 фунт 3 унции) |
Давление, разъемы/патрубки |
Два гнезда 1/8 NPT, модуль давления серии 700P; щуп термометра сопротивления |
Измерение напряжения и температуры, 1-годичная погрешность |
Функция |
Диапазон |
Разрешение |
Погрешность |
Измерение тока, мА |
0–24 мА |
0,001 мA |
±0,015 % от показаний ±0,002 мA |
Температурный эффект |
Нет погрешности для всех функций в диапазоне от 15 °C до 35 °C |
Добавить ±0,002 % от предела измерения/°C для температур вне диапазона от 15 °C до 35 °C |
Доступные единицы измерения давления |
фунты/кв. дюйм, бар, мбар, кПа, кгсм2, смH 2O при 4 °C, смH 2O при 20 °C, мH 2O при 4 °C, мH 2O при 20 °C, дюймов H 2O при 4 °C, дюймов H 2O при 20 °C, дюймов H 2O при 60 °F, мм рт. ст. при 0 °C, дюймов рт. ст. при 0 °C, футов H 2O при 4 °C, футов H 2O при 20 °C, футов H 2O при 60 °F |
Информация о сертификации 721Ex |
ATEX (взрывобезопасность) |
Ex ia IIB T3 Gb (Ta= –10… +45 °C) |
KEMA 10 ATEX 0168X |
IECEx |
Ex ia IIB T3 Gb (Ta= –10…+45 °C) |
II 2 G IECEx CSA 10.0013X |
- Модели и принадлежности
В комплект входят:
- Калибратор давления с двойным датчиком, 16 фунтов/кв. дюйм, 100 фунтов/кв. дюйм
- Мягкий футляр
- Четыре (4) батареи типа АА
- Ручная регулировка
- Сертификат калибровки
- Измерительные провода
- Документация
|
