- Общие сведения

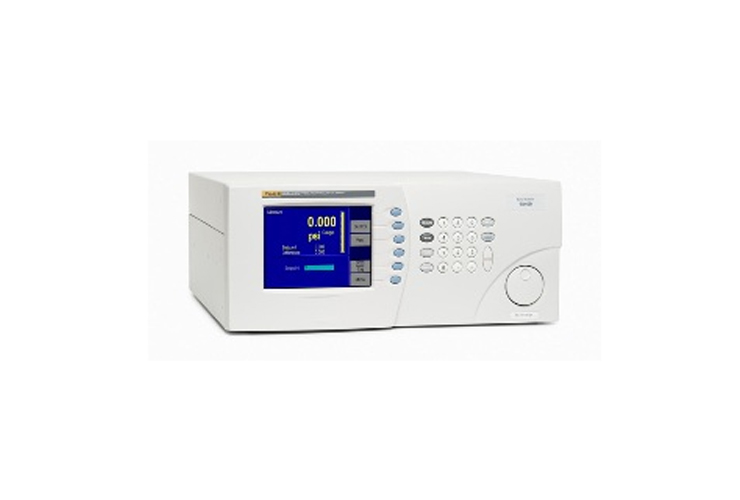

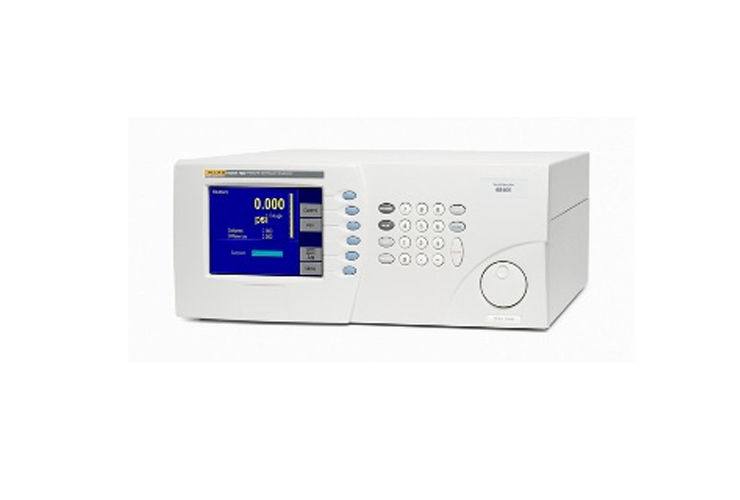

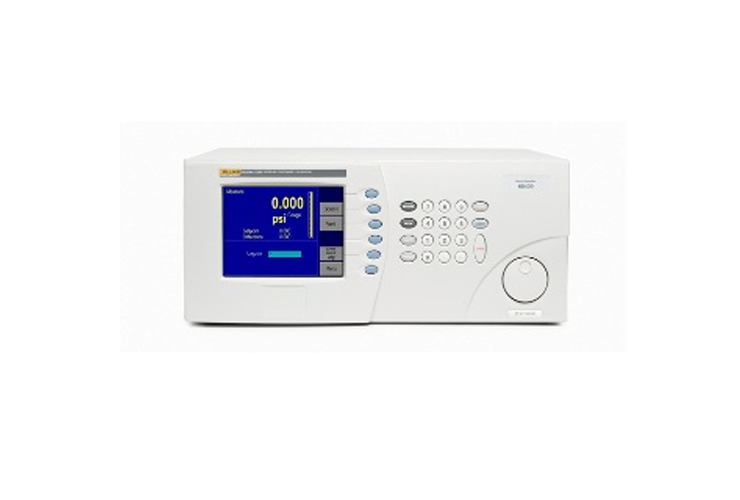

Модель 7050LP обеспечивает простой и высокоэффективный способ измерения очень низкго давления. Ее также можно использовать как средство для калибровки устройств низкого давления от менее чем 250 Па до 7,5 кПа и выше. Модель 7050LP выпускается в трех разных комбинациях диапазонов:
- 2,5 и 7,5 кПа
- 5 и 15 кПа
- 8,7 и 25 кПа
Каждая комбинация обеспечивает точность на уровне 0,005 % каждого установленного диапазона и утойчивость на уровне 0,005 % показаний в год. Также можно загрузить драйвер Labview®. Если требуется калибратор низкого давления, измеряющий и контролирующий давление, рассмотрите модель 7250LP, обеспечивающую автоматический контроль давления в той же комбинации диапазонов давления, что и модель 7050LP.
- Функции
- Точность: 0,005 % каждого показания
- Цветной экран с активной матрицей и улучшенными навигационными меню
- Используется уникальный кварцевый датчик
- Характеристики
| Стандартные диапазоны давления |
| Модель 7050LP |
2,5 и 7,5 кПа (25 и 75 мбар)
5 и 15 кПа (50 и 150 мбар)
8,7 и 25 кПа (87 и 250 мбар) |
| Дополнительные режимы |
Режим абсолютного давления с использованием барометрического датчика стандарта для диапазонов от 100 кПа 10МПа (от 1,0 до 100 бар) избыточного давления. Режим абсолютного давления с использованием вакуумного эталона для диапазонов от 40 кПа до 10 МПа (от 400 мбар до 100 бар) избыточного давления. Датчик отрицательного давления |
| Эксплуатационные качества |
| Точность |
Модель 7050LP
От 10 до 100 % максимального полной шкалы, 0,005 % показаний, менее 10 % максимального полной шкалы: 0,005 % от 10 % максимального полной шкалы |
| Стабильность |
0,0075 % показаний в год |
| Разрешение отображаемых значений |
Выбирается пользователем, до 1:1 000 000 |
| Погрешность отрицательного эталона (опция) |
Модель 7050LP
0,005 % показаний из от 10 до 100 % максимального полной шкалы
Менее 10 % максимального полной шкалы: 0,005 % от 10 % максимального полной шкалы |
| Барометрический эталон (опция) |
Максимум ошибок в год – 13,79 Па (0,1379 мбар) |
| Вакуумный эталон (по заказу) |
Максимум ошибок в год – 1,4 Па (0,014 мбар) |
| Калибровка |
| Калибровка |
Предоставляется протокол калибровки, указывающий на соответствие стандартам Национального института науки и техники (NIST). Возможна калибровка по стандарту ISO-17025. |
| Общая погрешность |
| Максимальное отклонение от действительного значения давления, включая точность, стабильность, температурный эффект и калибровочный стандарт. |
| Модель 7050LP |
2,5 и 7,5 кПа (25 и 75 мбар) RSS: 0,005 % и 0,0076 % показаний в год до 10 % максимального полной шкалы, Менее 10 % RSS: 0,0375 Па (0,000375 мбар) и 0,0076 % показаний в год |
| Соединения |
| Соединения |
RS232 и IEEE-488, синтакс SCPI. Эмуляция для серий 7250, 7215, модели 7000 и серии 6000 стандартна.
Привод MET/CAL® по заказу
Драйвер LabView®
Обновления прошивки осуществляются через интерфейс RS232 |
| Языки |
| Меню и функции |
Серия 7050 способна отображать меню и функции на:
английском, французском, китайском, немецком, японском, испанском и итальянском языках |
| Дополнительные возможности |
| Дополнительные возможности |
- Барометрический датчик стандарта (режим абсолютного и эталонного давления)
- Опорный вакуум* (режим абсолютного давления)
- Только датчик отрицательного давления
- Драйвер MET/CAL
- Программное обеспечение Intecal
- Калибровка, аккредитованная NVLAP
- Комплект для крепления в стойку
- Отделитель жидкости
*Требуется внешний вакуумный насос |
| Общие характеристики |
| Дисплей |
TFT, VGA, активная матрица, 162,5 мм, разрешение 640 x 480, 65,000 цветов |
| Температура |
Эксплуатация: от 18 до 36 °C
Хранение: от -20 до 70 °C |
| Влажность |
Относительная влажность: от 5 до 95 % без конденсации |
| Габариты (В х Ш х Г) |
Все версии: 178 x 419 x 483 мм |
| Масса |
Все модели: 7,5 кг |
| Электропитание |
От 90 до 260 В перем. тока, 50/60 Гц, 150 Вт |
| Контрольное отверстие и соединение калибратора |
Гнездо NPT 1/4 дюйма |
| Время прогрева |
От 2 до 3 часов, можно оставлять на неопределенное время |
| Рабочая среда под давлением |
Азот или чистый сухой воздух |
- Модели и принадлежности
| Модель |
Описание |
| 7050LP |
Цифровой индикатор давления для измерений низкого давления |
| Аксессуар |
Описание |
| Драйвер MET/CAL |
Дополнительный аксессуар для драйвера MET/CAL |
| Драйвер LabView |
Дополнительный аксессуар – драйвер LabView® |
| PK-PPC-BG-DVU |
Блок удвоенного объема для использования совместно с устройством BG15K Q-RPT (номер по каталогу 3070389) |
| 7050 NEG-GAU |
Режим вакуума (отрицательное давление) |
| Отделитель жидкости 7000-102 Liquid Trap |
Отделитель жидкости |
| Пакет для ручного управления давлением 3990-801 Manual Pressure Control Pack |
Пакет для ручного управления давлением от давления вакуума до 6,9 МПа |
| Пакет для ручного управления давлением 3990-803 Manual Pressure Control Pack |
Пакет для ручного управления давлением до 20,7 МПа (207 бар) |
| Блок для регулирования давления 3893-801 Pressure Adjustment Assembly |
Блок для точного регулирования давления VAC/3KPSI |
| Комплект для монтажа в стойку 7250-903 Rack Mount Kit |
Комплект для монтажа в стойку 48,3 см Шкафы EIA глубиной 50,8 см |
| Комплект для монтажа в стойку 7250-904 Rack Mount Kit |
Комплект для монтажа в стойку 48,3 см Шкафы EIA глубиной 76,3 см |
- Документация
|
