- Общие сведения

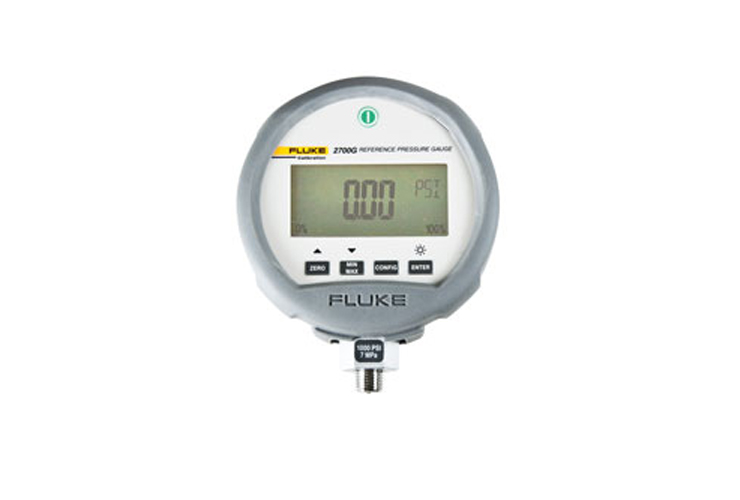

Образцовые манометры серии 2700G обеспечивают лучшую в своем классе эффективность измерений в составе надежного, простого в работе и экономичного комплекта. Повышенная точность измерений делает их пригодными для широкого спектра применений. Они идеально подходят для калибровки приборов для измерения давления, таких как манометры, датчики, преобразователи и реле. Кроме того, их можно использовать в качестве образцового средства измерений или для регистрации результатов измерений технологических параметров.
- Прецизионное измерение давления от 100 кПа (15 фунтов/кв. дюйм, 1 бар) до 70 МПа (10 000 фунтов/кв. дюйм, 700 бар)
- Погрешность 0,02 % от всей шкалы
- Простота работы, прочная конструкция обеспечивает надежную работу
- В сочетании с комплектами насосов 700PTPK или 700HTPK служат законченным портативным комплексом для испытаний под давлением до 4 МПа с пневматическим насосом PTP-1 и до 70 МПа с гидравлическим насосом HTP-2
- В сочетании с насосами для сравнительных испытаний P5510, P5513, P5514 или P5515 служат законченным настольным решением для калибровки давлений
- Испытательный порт — ниппель 1/4 NPT. В стандартную комплектацию входят переходники 1/4 BSP и M20 X 1.5
- В стандартную комплектацию входят кабель связи USB и универсальный источник питания
- Могут использоваться с программным обеспечением COMPASS® for Pressure для автоматической регистрации данных калибровки давления
- Функции
2700G оснащен удобным интерфейсом, позволяющим настраивать частоту выборки, поправку, демпфирование и интервал автовыключения, а также сбрасывать минимальное и максимальное давление. Также можно просмотреть оставшийся срок службы батареи. На выбор предоставляется 21 различная стандартная система инженерных единиц, включая бары, единицы H2O, кПа, МПа и фунты/кв. дюйм. Кроме того, для выбора одной пользовательской инженерной системы единиц можно использовать меню супервизора. Для предотвращения неправильных измерений каждую из перечисленных выше функций можно заблокировать с помощью меню супервизора.
Образцовый манометр 2700G можно использовать совместно с насосом для сравнительных испытаний серии Р5500 для калибровки компании Fluke для создания завершенной системы калибровки давления. Уникальная конструкция порта серии Р5500 позволяет выполнять герметичное соединение с манометром 2700G от руки, без использования тефлоновой ленты.
Используйте 2700G с этими насосами для сравнительных испытаний в качестве завершенного настольного решения для калибровки давления
Пневматический насос для сравнительных испытаний P5510
- Диапазон давления: от 0 до 2 МПа (300 фунтов/кв. дюйм)
- Диапазон разрежения: от 0 до 80 кПа (24 дюйма рт. ст.)
- Манометр 2700G и тестируемое устройство (DUT) соединяются без инструментов и тефлоновой ленты
- Встроенный ручной насос служит для создания давления или разрежения
- Высококачественный игольчатый клапан обеспечивает точную регулировку
Пневматический компаратор P5513
- Диапазон давления: от 0 до 20 МПа (3000 фунтов/кв. дюйм)
- Пневматический привод высокого давления
- Винтовой пресс для точной корректировки давления
- Высококачественный игольчатый клапан для регулировки давления в подающей линии 2700G и тестируемого устройства (DUT) может быть присоединен без инструментов и тефлоновой ленты
Гидравлический насос для сравнительных испытаний P5514
- Диапазон давления: от 0 до 70 МПа (10 000 фунтов/кв. дюйм)
- Крепление на пульт управления
- Винтовой пресс для создания давления
- Манометр 2700G и DUT соединяются без инструментов и тефлоновой ленты
- Работает с широким ассортиментом жидкостей (витоновые уплотнения в стандартной комплектации, возможна установка этиленпропиленовых уплотнений)
Гидравлический насос для сравнительных испытаний P5515
- Диапазон давления: от 0 до 140 МПа (20 000 фунтов/кв. дюйм)
- Встроенный заливочный насос для применений с большим объемом и заполнения системы
- Высококачественный винтовой пресс для создания давления и точной регулировки
- Чистый акриловый резервуар для наблюдения за уровнем и качеством жидкости
- Встроенная сливная пробка для удобства слива жидкости
- Прочный контейнер для переноски с крышкой
- Работа с широким ассортиментом жидкостей (витоновые уплотнения в стандартной комплектации, возможна установка этиленпропиленовых уплотнений)
- Манометр 2700G и DUT соединяются без инструментов и тефлоновой ленты
- Характеристики
Модель
|
Диапазон
|
Разрешение
|
Погрешность (k=2) |
Давление
разрушения
|
Совместимость
со средами
|
| 2700G-BG100K |
от –15 фунтов/кв. дюйм до 15 фунтов/кв. дюйм
от –100 кПа до 100 кПа
|
0,001 фунта/кв. дюйм
0,0001 бар
|
Избыточное давление
±0,02 % всей шкалы Разрежение
±0,05 % всей шкалы
|
45 фунтов/кв. дюйм
0,3 МПа
|
Примечание 1 |
| 2700G-BG200K |
от –15 до 30 фунтов/кв. дюйм
от –100 кПа до 200 кПа
|
0,001 фунта/кв. дюйм
0,0001 бар
|
90 фунтов/кв. дюйм
0,6 МПа
|
Примечание 1 |
| 2700G-BG700K |
от –12 фунтов/кв. дюйм до 100 фунтов/кв. дюйм
от –80 кПа до 700 кПа
|
0,01 фунта/кв. дюйм
0,0001 бар
|
1000 фунтов/кв. дюйм
7 МПа
|
Примечание 2 |
| 2700G-BG2M |
от –12 фунтов/кв. дюйм до 300 фунтов/кв. дюйм
от –80 кПа до 2 МПа
|
0,01 фунта/кв. дюйм
0,001 бар
|
13,8 МПа
14 МПа
|
Примечание 2 |
| 2700G-BG3.5M |
от –12 фунтов/кв. дюйм до 500 фунтов/кв. дюйм
от –80 кПа до 3,5 МПа
|
0,01 фунта/кв. дюйм
0,001 бар
|
13,8 МПа
14 МПа
|
Примечание 2 |
| 2700G-BG7M |
от –12 до 1000 фунтов/кв. дюйм
от –80 кПа до 7 МПа
|
0,1 фунта/кв. дюйм
0,001 бар
|
10 000 фунтов/кв. дюйм
70 МПа
|
Примечание 2 |
| 2700G-G20M |
от 0 до 3000 фунтов/кв. дюйм
от 0 до 20 МПа
|
0,1 фунта/кв. дюйм
0,01 бар
|
10 000 фунтов/кв. дюйм
70 МПа
|
Примечание 3 |
| 2700G-G35M |
от 0 до 5000 фунтов/кв. дюйм
от 0 до 35 МПа
|
0,1 фунта/кв. дюйм
0,01 бар
|
10 000 фунтов/кв. дюйм
70 МПа
|
Примечание 3 |
| 2700G-G70M |
от 0 до 10 000 фунтов/кв. дюйм
от 0 до 70 МПа
|
1 фунт/кв. дюйм
0,01 бар
|
15 000 фунтов/кв. дюйм
100 МПа
|
Примечание 3 |
Погрешность включает линейность, гистерезис, повторяемость, разрешение, погрешность эталона, долгосрочную стабильность в течение 1 года и влияние температуры от 18 до 28 °С.
Для температур от 0 °C до 18 °C и от 28 °C до 50 °C добавить 0,003 % всей шкалы на °C
|
Совместимость со средой.
Примечание 1. Любой чистый, сухой, некоррозионный газ.
Примечание 2. Любые жидкости и газы, совместимые с нержавеющей сталью 316.
Примечание 3. Любые негорючие, нетоксичные, невзрывоопасные, неокисляющие жидкости и газы, совместимые с нержавеющей сталью 316.
|
| Механические характеристики |
| Габариты (В x Ш x Г) |
12,7 х 11,4 х 3,7 см (5 х 4,5 х 1,5 дюйма) |
| Соединение давления |
Ниппель 1/4 NPT |
| Корпус/вес |
Литье ZNAL / 0,56 кг (1,22 фунта) |
| Дисплей |
5-1/2 разрядов, 20-сегментный шкальный индикатор 16,53 мм (0,65 дюйма) высотой, от 0 до 100 % |
| Электропитание |
Три щелочных элемента АА |
| Срок службы батареи |
75 часов |
- Модели и принадлежности
| Модель |
Описание |
| 2700G-BG100K |
Образцовый манометр, от –100 до 100 кПа (от –15 до 15 фунтов/кв. дюйм) |
| 2700G-BG200K |
Образцовый манометр, от –100 до 200 кПа (от –15 до 30 фунтов/кв. дюйм) |
| 2700G-BG700K |
Образцовый манометр, от –80 до 700 кПа (от –12 до 100 фунтов/кв. дюйм) |
| 2700G-BG2M |
Образцовый манометр, от –80 кПа до 2 МПа (от –12 до 300 фунтов/кв. дюйм) |
| 2700G-BG3.5M |
Образцовый манометр, от –80 кПа до 3,5 МПа (от –12 до 500 фунтов/кв. дюйм) |
| 2700G-BG7M |
Образцовый манометр, от –80 кПа до 7 МПа (от –12 до 1000 фунтов/кв. дюйм) |
| 2700G-G20M |
Образцовый манометр, от 0 до 20 МПа (от 0 до 3000 фунтов/кв. дюйм) |
| 2700G-G35M |
Образцовый манометр, от 0 до 35 МПа (от 0 до 5000 фунт/кв. дюйм) |
| 2700G-G70M |
Образцовый манометр, от 0 до 70 МПа (от 0 до 10 000 фунт/кв. дюйм) |
| P5510-2M |
Пневматический насос для сравнительных испытаний |
| P5513-20M |
Пневматический насос для сравнительных испытаний |
| P5514-70M |
Насос для гидравлических сравнительных испытаний, витоновые уплотнения
Диапазон давлений от 0 до 70 МПа (10 000 фунтов/кв. дюйм) |
| P5514-70M-EP |
Насос для гидравлических сравнительных испытаний, этиленпропиленовые уплотнения
Диапазон давлений от 0 до 70 МПа (10 000 фунтов/кв. дюйм) |
| P5515-140M |
Насос для гидравлических сравнительных испытаний, витоновые уплотнения
от 0 до 140 МПа (20 000 фунтов/кв. дюйм) |
| P5515-140M-EP |
Насос для гидравлических сравнительных испытаний, этиленпропиленовые уплотнения
от 0 до 140 МПа (20 000 фунтов/кв. дюйм) |
| P5510-2700G-1 |
Пневматический калибратор P5510, 2 МПа, 1 манометр (2700G-BG2M) |
| P5510-2700G-3 |
Пневматический калибратор P5510, 2 МПа, 3 манометра (2700G-BG2M, 2700G-BG700K, 2700G-BG100K) |
| P5513-2700G-1 |
Пневматический калибратор P5513, 20 МПа, 1 манометр (2700G-BG20M) |
| P5513-2700G-3 |
Пневматический калибратор P5513, 20 МПа (3000 фунтов/кв. дюйм), 3 манометра (2700G-BG20M, 2700G-BG7K, 2700G-BG700K) |
| P5514-2700G-1 |
Гидравлический калибратор P5514, 70 МПа, 1 манометр (2700G-G70M) |
| P5514-2700G-3 |
Гидравлический калибратор P5514, 70 МПа, 3 манометра (2700G-G70M, 2700G-G20M, 2700G-BG7M) |
| P5515-2700G-1 |
Гидравлический калибратор P5515, 70 МПа, 1 манометр (2700G-G70M) |
| P5515-2700G-3 |
Гидравлический калибратор P5515, 70 МПа, 3 манометра (2700G-G70M, 2700G-G20M, 2700G-BG7M) |
| P5510/14-2700G-4 |
Калибратор давления P5510/P5514 с 4 манометрами (2700G-G70M, 2700G-BG7M, 2700G-BG2M, 2700G-BG200K) |
| P5510/14-2700G-6 |
Калибратор давления P5510/P5514 с 6 манометрами (2700G-G70M, 2700G-G20M, 2700G-BG7M, 2700G-BG2M, 2700G-BG700K, 2700G-BG100K) |
| P5510/15-2700G-6 |
Калибратор давления P5510/P5515 с 6 манометрами (2700G-G70M, 2700G-G20M, 2700G-BG7M, 2700G-BG2M, 2700G-BG700K, 2700G-BG100K) |
| P5510/15-2700G-4 |
Калибратор давления P5510/P5515 с 4 манометрами (2700G-G70M, 2700G-BG7M, 2700G-BG2M, 2700G-BG200K) |
