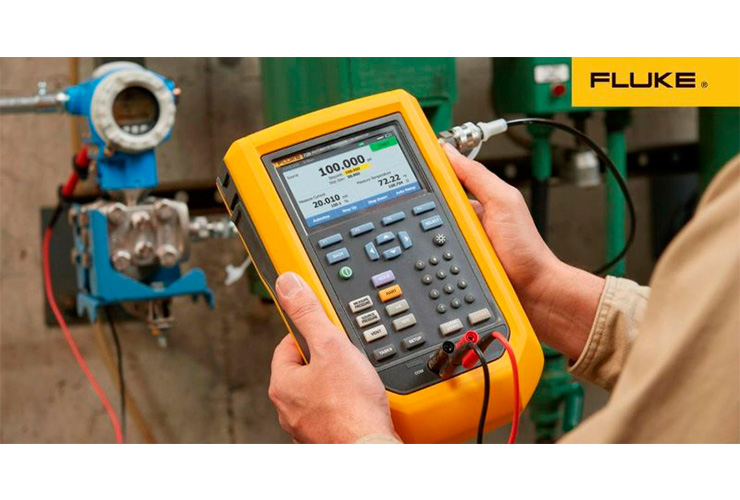

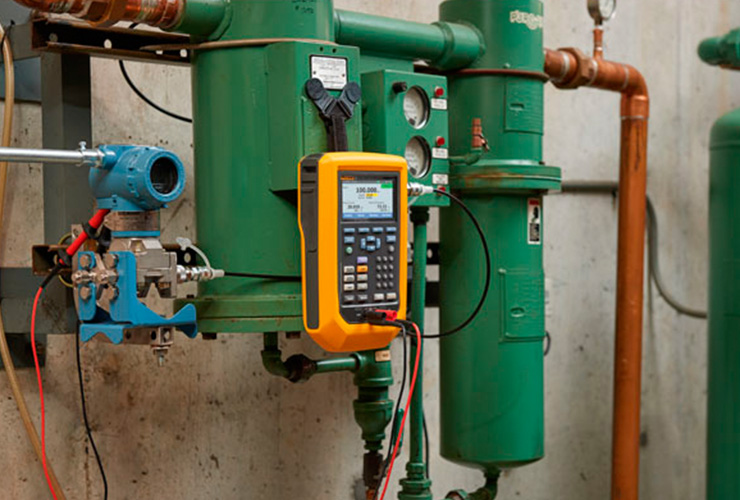

Fluke 729 Автоматический калибратор давления


Зарегистрирован в ГСИ РК
Регистрационный номер KZ.02.01.00371-2019
Сертификат выдан 18.11.2019
Сертификат действителен до 18.11.2024
Наименование Калибраторы давления
Тип Fluke 717, Fluke 718, Fluke 719, Fluke 719PRO, Fluke 721, Fluke 729
Заказать поверку
Общие сведения

Портативный автоматический калибратор давления упрощает калибровку давления


Автоматический калибратор давления Fluke 729 специально разработан для технических специалистов и технологов для упрощения процесса калибровки давления, ускорения и повышения точности результатов тестирования. Технические специалисты знают, что калибровка давления может занимать много времени. Однако простой в эксплуатации, прочный портативный прибор 729 позволяет значительно упростить этот процесс благодаря внутреннему электрическому насосу, обеспечивающему автоматическое создание и поддержание давления.


Прибор 729 является идеальным портативным калибратором давления: просто введите целевое значение, и калибратор автоматически создаст заданное давление с помощью насоса. Затем внутренняя система точной регулировки автоматически стабилизирует давление на заданном значении.


Fluke 729 также может автоматически выполнять проверку в нескольких контрольных точках давления и автоматически документировать результаты. Процесс калибровки выполняется максимально просто: вам достаточно ввести начальное и конечное значения давления, количество контрольных точек и уровень допуска. Все остальное сделает 729.


Встроенные функции передачи данных по протоколу HART позволяют осуществлять регулировку слаботочных первичных преобразователей с интерфейсом HART, обеспечивают легкую конфигурацию HART и возможность настройки приложенных значений 0% и 100%.


Загружайте задокументированные результаты калибровки и управляйте ими с помощью программного обеспечения для управления калибровкой DPCTrack2™. Это ПО упрощает управление оборудованием, позволяет планировать выполнение проверок, создавать отчеты и управлять данными калибровки.


Существуют различные модели автоматических калибраторов давления Fluke 729 с поддержкой трех различных диапазонов: 30 фунтов/кв. дюйм (2 бар, 200 кПа), 150 фунтов/кв. дюйм (10 бар, 1 МПа) и 300 фунтов/кв. дюйм (20 бар, 2 МПа). Эти приборы созданы для использования в любое время, где бы вы ни находились.

Функции
  • Автоматическое нагнетание и регулировка давления до 300 фунтов/кв. дюйм
  • Простая процедура документирования процессов благодаря встроенным шаблонам проверки
  • Автоматическая внутренняя точная регулировка давления
  • Измерение, источник и имитация сигналов от 4 до 20 мА
  • Контур 24 В для питания первичных преобразователей при тестировании
  • Яркий двух-/трехканальный цветной графический дисплей
  • Передача данных по протоколу HART для проверки интеллектуальных первичных преобразователей HART
  • Встроенная проверка на наличие утечек для контроля испытуемых устройств на утечки
  • Прочная портативная конструкция со стандартной гарантией на 3 года
  • Совместимость с приложением Fluke Connect®
  • Измерение температуры при помощи дополнительно приобретаемого щупа 720RTD
  • Измерение напряжения постоянного тока для проверки первичных преобразователей с выходным напряжением от 1 до 5 В пост. тока
  • Совместимость с модулями давления серии 700 и 750
  • Загрузка задокументированных результатов проверок в программное обеспечение для управления калибровкой DPCTrack2™
  • Инновационный полужёсткий футляр для переноски для работы в полевых условиях

Автоматическое нагнетание и контроль давления до 300 фунтов/кв. дюйм (20 бар, 2 МПа). Введите значение, и прибор 729 автоматически создаст необходимое давление с помощью насоса. Заполните шаблон проверки, и прибор 729 автоматически создаст необходимое давление при помощи насоса и задокументирует результаты калибровочных испытаний давления в нескольких точках.


Простое документирование результатов калибровки при помощи имеющихся шаблонов для первичных преобразователей и регуляторов. Введите начальные и конечные значения испытательного давления и количество контрольных точек. Прибор 729 выполнит все остальное, а именно: задокументирует поданное давление, измеренный ток (мА) и % погрешности для каждой контрольной точки. На ярком цветном графическом дисплее результаты проверки, выходящие за пределы допуска, будут отмечены красным цветом.


Автоматическая внутренняя точная регулировка давления помогает скомпенсировать небольшие утечки через шланги и испытуемые устройства. Вам не потребуется вручную поворачивать верньер, чтобы компенсировать утечки, вам также не придется подавать давление вручную с помощью насоса и вручную точно регулировать испытательные установки.


Передача данных по протоколу HART обеспечивает подстройку выходного сигнала в мА, подстройку до применимых значений и подстройку нулевого значения преобразователей давления HART. Кроме того, можно выполнять простые процедуры настройки, такие как замена бирки первичного преобразователя, единиц измерения и диапазона. К другим командам, которые поддерживает HART, относятся: установка фиксированных выходных сигналов в мА для поиска неисправностей, считывание настроек устройства и переменных, а также считывание результатов диагностики устройства.


Измерение токовых сигналов в мА на выходах первичных преобразователей, генерация и имитация токовых сигналов в мА для тестирования преобразователей ток-давление (I/P) и других устройств с токовой петлёй в мА. Прибор оборудован источником питания контура 24 В для тестирования первичных преобразователей и подачи питания на них при выполнении автономных проверок в условиях отключения от системы управления.


Прочная портативная конструкция и 3-летняя гарантия отличают прибор 729 от большинства других калибраторов давления. Согласно пройденным испытаниям прибор 729 выдерживает падение с высоты 1 м, что подтверждается гарантией и свидетельствует о том, что его можно использовать для калибровки в полевых условиях.


Благодаря совместимости с системой Fluke Connect®пользователь может дистанционно контролировать процессы через мобильное приложение Fluke Connect, а также управлять измерениями давления и регистрируемыми событиями и сохранять их. Делитесь результатами измерений при помощи видеозвонков ShareLive™ и электронной почты.


Измеряйте температуру дополнительно приобретаемым щупом 720RTD при калибровке перед отгрузкой.

Измеряйте давление с помощью традиционных модулей давления серии 700 и 750, если вам требуются другие диапазоны измерения давления или другое разрешение.


Многоязычная поддержка: требуемый язык выбирается в программных настройках прибора. Команды передачи данных по протоколу HART ограничены использованием английского языка в соответствии с протоколом и дескрипторами устройства HART.


В полужёстком футляре для переноски, предназначенном для работы в полевых условиях, есть место для хранения испытательных шлангов, фитингов, измерительных проводов, а также небольших ручных инструментов, необходимых для калибровки давления в полевых условиях.

Характеристики
Характеристика давления*
Годичная точность 0,02 % от полной шкалы
Точность контроля 0,005% от полной шкалы, не менее
*Подробные характеристики см. в руководстве

Модель
729 30G
Диапазон в фунтах/кв. дюйм, разрешение от –12,0000 до 30,0000 фунтов/кв. дюйм
Диапазон в бар, разрешение от –0,82737 до 2,06842 бар
Диапазон в кПа, разрешение от –82,737 до 206,843 кПа
Комментарий Отсутствует беспроводное соединение
729 150G
Диапазон в фунтах/кв. дюйм, разрешение от –12,000 до 150,000 фунтов/кв. дюйм
Диапазон в бар, разрешение от –0,8273 до 10,3421 бар
Диапазон в кПа, разрешение от –82,73 до 1034,21 кПа
Комментарий Отсутствует беспроводное соединение
729 300G
Диапазон в фунтах/кв. дюйм, разрешение от –12,000 до 300,000 фунтов/кв. дюйм
Диапазон в бар, разрешение от –0,8273 до 20,6843 бар
Диапазон в кПа, разрешение от –82,73 до 2068,43 кПа
Комментарий Отсутствует беспроводное соединение
729 30G FC
Диапазон в фунтах/кв. дюйм, разрешение от –12,0000 до 30,0000 фунтов/кв. дюйм
Диапазон в бар, разрешение от –0,82737 до 2,06842 бар
Диапазон в кПа, разрешение от –82,737 до 206,843 кПа
Комментарий Беспроводное соединение для работы с Fluke Connect
729 150G FC
Диапазон в фунтах/кв. дюйм, разрешение от –12,000 до 150,000 фунтов/кв. дюйм
Диапазон в бар, разрешение от –0,8273 до 10,3421 бар
Диапазон в кПа, разрешение от –82,73 до 1034,21 кПа
Комментарий Беспроводное соединение для работы с Fluke Connect
729 300G FC
Диапазон в фунтах/кв. дюйм, разрешение от –12,000 до 300,000 фунтов/кв. дюйм
Диапазон в бар, разрешение от –0,8273 до 20,6843 бар
Диапазон в кПа, разрешение от –82,73 до 2068,43 кПа
Комментарий Беспроводное соединение для работы с Fluke Connect
729CN 200K
Диапазон в фунтах/кв. дюйм, разрешение от –12,0000 до 30,0000 фунтов/кв. дюйм
Диапазон в бар, разрешение от –0,82737 до 2,06842 бар
Диапазон в кПа, разрешение от –82,737 до 206,843 кПа
Комментарий Для Китая, беспроводное соединение отсутствует
729CN 1M
Диапазон в фунтах/кв. дюйм, разрешение от –12,000 до 150,000 фунтов/кв. дюйм
Диапазон в бар, разрешение от –0,8273 до 10,3421 бар
Диапазон в кПа, разрешение от –82,73 до 1034,21 кПа
Комментарий Для Китая, беспроводное соединение отсутствует
729CN 2M
Диапазон в фунтах/кв. дюйм, разрешение от –12,000 до 300,000 фунтов/кв. дюйм
Диапазон в бар, разрешение от –0,8273 до 20,6843 бар
Диапазон в кПа, разрешение от –82,73 до 2068,43 кПа
Комментарий Для Китая, беспроводное соединение отсутствует
729CN 200K FC
Диапазон в фунтах/кв. дюйм, разрешение от –12,0000 до 30,0000 фунтов/кв. дюйм
Диапазон в бар, разрешение от –0,82737 до 2,06842 бар
Диапазон в кПа, разрешение от –82,737 до 206,843 кПа
Комментарий Для Китая, беспроводное соединение для работы с Fluke Connect
729CN 1M FC
Диапазон в фунтах/кв. дюйм, разрешение от –12,000 до 150,000 фунтов/кв. дюйм
Диапазон в бар, разрешение от –0,8273 до 10,3421 бар
Диапазон в кПа, разрешение от –82,73 до 1034,21 кПа
Комментарий Для Китая, беспроводное соединение для работы с Fluke Connect
729CN 2M FC
Диапазон в фунтах/кв. дюйм, разрешение от –12,000 до 300,000 фунтов/кв. дюйм
Диапазон в бар, разрешение от –0,8273 до 20,6843 бар
Диапазон в кПа, разрешение от –82,73 до 2068,43 кПа
Комментарий Для Китая, беспроводное соединение для работы с Fluke Connect
729JP 200K
Диапазон в кПа, разрешение от –82,737 до 206,843 кПа
Комментарий Для Японии, беспроводное соединение отсутствует
729JP 1M
Диапазон в кПа, разрешение от –82,73 до 1034,21 кПа
Комментарий Для Японии, диапазон 1 МПа, беспроводное соединение отсутствует
729JP 2M
Диапазон в кПа, разрешение от –82,73 до 2068,43 кПа
Комментарий Для Японии, диапазон 2 МПа, беспроводное соединение отсутствует
729JP 200K FC
Диапазон в кПа, разрешение от –82,737 до 206,843 кПа
Комментарий Для Японии, беспроводное соединение для работы с Fluke Connect
729JP 1M FC
Диапазон в кПа, разрешение от –82,73 до 1034,21 кПа
Комментарий Для Японии, беспроводное соединение для работы с Fluke Connect
729JP 2M FC
Диапазон в кПа, разрешение от –82,73 до 2068,43 кПа
Комментарий Для Японии, беспроводное соединение для работы с Fluke Connect

Электрические характеристики
Все характеристики действительны для диапазона до 110%, за исключением характеристик создания и имитации 24 мА, которые действительны для диапазона до 100%.
Диапазоны
Измерение, создание и имитация слаботочного сигнала от 0 до 24 мА
Измерение напряжения постоянного тока от 0 до 30 В пост. тока
Разрешение
Создание, имитация и измерение слаботочного сигнала постоянного тока 1 мкА
Измерение напряжения постоянного тока 1 мВ
Погрешность 0,01% ± 2 единицы наименьшего значащего разряда для всех диапазонов (при (23 ± 5) °C)
Стабильность 20 ч/млн от полной шкалы/°C от –10 до +18 °C и от 28 °C до +50 °C
Требование к внешнему напряжению при имитации слаботочного сигнала от 12 до 30 В постоянного тока
Напряжение стабилизированного источника 24 В постоянного тока при 20 мА
Требование к внешнему напряжению при имитации слаботочного сигнала от 12 до 30 В постоянного тока
Только измерение температуры/термометр сопротивления Pt(385) 100 Ом от –50 °C до 150 °C (от –58 °F до 302 °F)
Разрешение по температуре 0,01 °C (0,01 °F)
Точность измерения температуры ± 0,1 °C (0,2 °F) ± 0,25 °C (± 0,45 °F) неопределенность суммируется при использовании щупа 720RTD (дополнительная принадлежность)
Характеристика интерфейса 1200 Ом без резистора HART, 950 Ом с внутренним резистором HART
Механические характеристики
Размеры (В × Ш × Д) 7 x 27,94 x 17,27 см (2,75 x 11 x 6,8 дюйма)
Масса 6,5 фунта, 2,95 кг
Класс защиты от проникновения IP54
Характеристики условий окружающей среды
Рабочая температура от –10 °C до 50 °C для измерений, от 0 °C до 50 °C для регулировки давления
Рабочая температура при использовании батареи от -10 °C до 40 °C
Батарея заряжается только при температуре до 40 °C
Температура хранения от -40 до 60 °C
Высота над уровнем моря при эксплуатации 3000 м
Высота над уровнем моря при хранении 13 000 м
Беспроводное соединение (только модель 729 FC)
Сертификация радиочастоты Ид. № FCC (Федеральной комиссии по связи): T68-FBLE IC:6627A-FBLE
Диапазон частот беспроводной радиосвязи от 2412 до 2462 МГц
