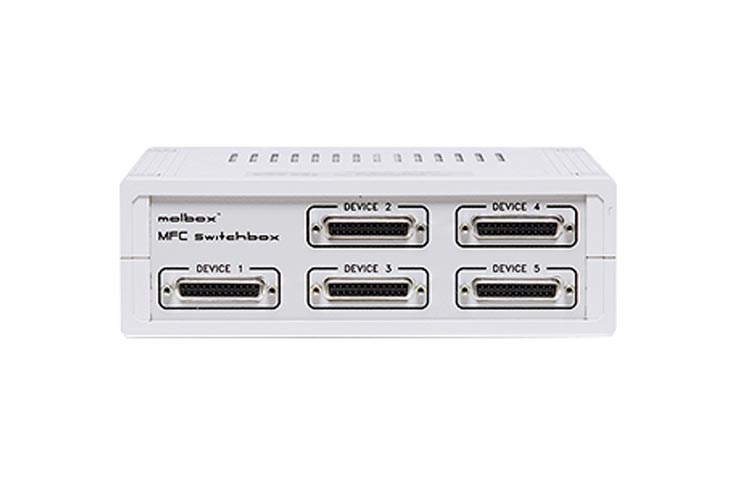

Коммутатор MFC для molbox1 + MFC-CB

Общие сведения

Коммутатор MFC обеспечивает питание и переключение между тестируемыми устройствами MFC или MFM (до пяти устройств) для сопряжения с одним модулем molbox1+ или каналом MFC-CB.


Коммутатор MFC является аксессуаром для дополнительного модуля molbox1+ и контроллера расхода MFC-CB. Данный аксессуар предназначен для непосредственного запитывания до пяти тестируемых устройств MFC и (или) MFM и позволяет коммутировать их с одним устройством molbox1 или каналом MFC-CB.


Функции

Коммутатор MFC содержит встроенные переключатели, обеспечивающие связь между 25-штырьковыми разъемами MFC. Модули molbox1+ и MFC-CB поддерживают управление коммутатором MFC, позволяя переключать каналы выбором из меню на передней панели или посредством удаленных строковых команд ASCII.


Коммутатор MFC имеет собственный источник питания, который сконфигурирован так, чтобы предоставлять непрерывное питание по всем пяти разъемам одновременно. Благодаря этому можно тестировать устройство MFC на одном канале, пока другие аналогичные устройства разогреваются. Эта функция особенно полезна, когда имеются несколько устройств MFC, требующих продолжительного разогрева без прерываний для работы на уровне, указанном в спецификациях.


Коммутатор MFC совместим с элементом управления «разделитель» ПО COMPASS for Flow. Устройство MFC с одним диапазоном может быть использовано для автоматического управления потоком, направляемым в тестируемые устройства (такие как MFM), имеющие иные диапазоны. Управляющий контроллер MFC подключается к каналу 1, а тестируемые устройства – к оставшимся четырем каналам. (Примечание. Коммутатор MFC рассчитан на использование с MFC, основанными на напряжении. Можно подключить не более одного устройства MFC, основанного на токе).


Коммутатор MFC подключается к модулю molbox1+ или к управляющему разъему MFC-CB и коммуникационному порту коммутатора с помощью кабелей, входящих в комплект коммутатора. Соединительные кабели MFC (в комплект не входят) аналогичны тем, которые используются для подключения непосредственно к модулю molbox1 или MFC-CB.


Характеристики
Технические характеристики
Требования к электропитанию Переменное напряжение 85 – 264 В, 50 – 60 Гц, максимальная потребляемая мощность 55 В·А
Охлаждение Принудительное воздушное (вентилятор)
Блок питания MFC ± 15 В, 260 мА на канал (до пяти каналов)
Соединительные разъемы MFC Пять 25-штырьковых гнезда DSUB с металлическим корпусом.
Контрольная точка клапана MFC и измерение тока Доступны только в канале 1
Масса 1,5 кг
Габариты (Ш x В x Г) 22,5 x 7,5 x 20,0 см
Модели и принадлежности
Модель Описание
Блок переключателей MFC

Блок переключателей MFC

Включает в себя:

  • Кабель управления блоком переключателей MFC
  • molbox1 или MFC-CB для кабеля переключателей MFC
  • Шнур питания
  • Руководство пользователя
