6220/6221 Источники постоянного и постоянного/переменного тока

Общие сведения

В рамках усилий по обеспечению заказчиков средствами измерений с высочайшим уровнем точности компания Fluke Calibration с гордостью предлагает эти продукты для прецизионных измерений от компании Keithley Instruments. Эти отборные продукты Keithley, признанные в качестве образцовых в области прецизионных электроизмерений сигналов низкого уровня, дают вам возможность дальнейшего уменьшения погрешности лабораторных измерений.

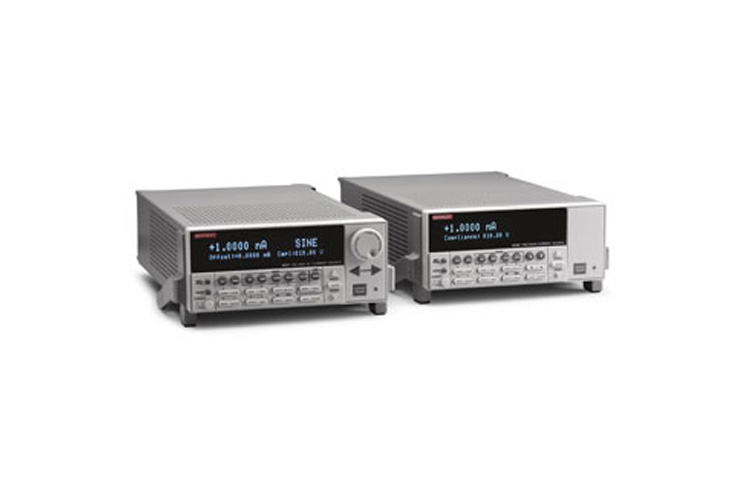

В источниках постоянного тока 6220 и источниках переменного и постоянного тока модели 6221 сочетаются простота обращения и исключительно низкий уровень тока шумов. Высокая точность подачи и встроенные функции управления делают модели 6220 и 6221 идеальными устройствами для измерения сопротивления методом треугольника, импульсных измерений и измерения дифференциальной электропроводности. Эти источники 622X, в сочетании с нановольтметром модели 2182А, обеспечивают контроль и отличные результаты измерения малых сопротивлений с низким уровнем шума.

Функции

6220 и 6221

Используйте программируемую нагрузку от 100 фА до 100 мА
Выходное полное сопротивление 1014Ω обеспечивает стабильный источник тока при разнообразной нагрузке
Память источника тока на 65000 точек позволяет выполнять исчерпывающие обзоры текущих тестов прямо с источника тока.
Встроенные интерфейсы RS-232, GPIB, триггерная связь и цифровые интерфейсы входа/выхода
Перенастраиваемый триаксиальный выход упрощает совмещение требований защиты приложений
Режим Delta, активизирующий нановольтметр 2182A для способности к измерению напряжения и сопротивления со сверхнизкими шумами

Только 6221

Источник переменного тока от 4 пА до 210 мА вплоть до 100 кГц
Встроенный генератор колебаний произвольной формы от 1 мГц до 100 кГц при 10 выборках в секунду
Четыре определяемых пользователем формы колебаний плюс синусоида, квадрат и наклонная
Программируемая ширина импульса от 5 us@ для эффективного контроля за потерей мощности

Характеристики

Технические характеристики* 6220 и 6221

Ток

Диапазоны:	от 2 нА до 100 мА
Мин. Разрешение:	100 фА
Максимальная точность:	0,4% показания + 2 пА (1 год)
Выходное сопротивление	>10^14 Ом

Типичный шум (от пика до пика)

2 нА диапазон	400 фА
Диапазон 200 мкА	20 нА
Диапазон 100 мА	10 мкА

Разрешение программирования

2 нА диапазон		100 фА
Диапазон 200 мкА		10 нА
Диапазон 100 мА	10 мкА

Память программ

С шагом 64 К

Выходное напряжение блока питания

Биполярное, от 0,1 В до 105 В с приращениями по 0,01 В

Выходная мощность

11 Вт (источник или сигнал/шум)

Удаленный интерфейс

GPIB (IEEE-488.2) и RS-232C
SCPI (Стандартные команды для программируемых приборов)

Технические характеристики* только источник постоянного / переменного тока 6221

Частота

Диапазон	от 1 мГц до 100 кГц
Точность	+/- 100 миллионных долей (1 год)
Формы сигналов	Синусоидальный, прямоугольный, пилообразный, определяемый пользователем

Однородность синусоидальной волны

<1 дБ до 100 кГц

Прямоугольная волна

Заброс	Макс. 2,5%
Коэффициент заполнения	Перенастраиваемый, минимум 1 мкс

Пилообразная

Линейность

<0,1% пикового выхода на 10 кГц

* Более подробно изложенные выше краткие характеристики представлены в листе технических данных продукта.

Модели и принадлежности

Модель	Описание
6220-F	Источник постоянного тока
6221-F	Источник постоянного и переменного тока
6220/2182A	Источник постоянного тока 6220 и нановольтметр 2182A (комбинированная система)
6221/2182A	Источник постоянного и переменного тока 6221 и нановольтметр 2182A (комбинированная система)

Аксессуар	Описание
237-ALG-2	Триаксиальный кабель для входных сигналов с низким уровнем помех
8501-2	2 м Кабель для подключения триггера для 2182A
CA-180-3A	Ethernet-кабель (только для модели 6221)
CA-351	Кабель связи для 2182A
CS-1195-2	Безопасный соединительный разъем

Документация

Руководство пользователя 3,7 МВ
