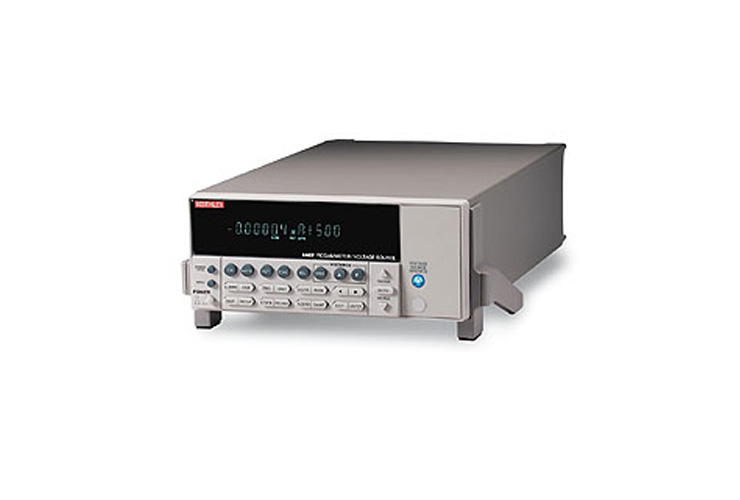

6487 Пикоамперметр/источник напряжения

Общие сведения

В рамках усилий по обеспечению заказчиков средствами измерений с высочайшим уровнем точности компания Fluke Calibration с гордостью предлагает эти продукты для прецизионных измерений от компании Keithley Instruments. Эти отборные продукты Keithley, признанные в качестве образцовых в области прецизионных электроизмерений сигналов низкого уровня, дают вам возможность дальнейшего уменьшения погрешности лабораторных измерений.


5 1/2-разрядный пикоамперметр/источник напряжения Модели 6487 имеет улучшенные характеристики измерений по сравнению с титулованной Моделью 6485, и, кроме того, является источником напряжения 500 В высокого разрешения. Прибор обеспечивает более высокие точность и скорости нарастания, чем 6485, а также функцию демпфирования для работы с емкостными устройствами. Благодаря восьми диапазонам измерения тока и высокоскоростной установке диапазона, этот регнтабельный прибор способен измерять токи от 20 фА до 20 мА, производить измерения со скоростью до 1000 считываний в секунду и выполнять функцию источника напряжения от 200 мкВ до 505 В.


Функции
  • Измерение сопротивления / относительных величин
  • Испытания и анализ цепей постоянного тока / низкого напряжения
  • Снятие характеристик датчиков
  • Разрешение 10 фА
  • Разрешение 5,5 разрядов
  • Нагрузка по напряжению <200 мкВ
  • Измерение омического сопротивления методом переменного напряжения
  • Автоматическое качание напряжения для снятия вольт-амперных характеристик
  • Измерения без заземления до 500 В
  • До 1000 считываний в секунду
  • Интерфейсы IEEE-488 и RS-232
  • Аналоговый выход
  • Цифровые каналы ввода-вывода
Характеристики
Краткие характеристики*
Дисплей VFD (вакуумный флюоресцентный)
Разрешение разрядов 5,5 разрядов
Амперы Диапазоны: от 2 нА до 20 мА
Мин. разрешение: 10 фА
Максимальная точность: 0,15% показания + 10 пА
Мин. Среднеквадратичный уровень шума (типовой) 2 фА
Нагрузка по напряжению на входе < 200 мВ
Аналоговый выход Выход Инверсный, 2 В на всю шкалу, для всех диапазонов
Точность 2,5% +/- 2 мВ
Измерение сопротивления Диапазон до 1015 Вт
Источник напряжения Диапазоны: 10 В, 50 В, 505 В
Размер шага (типичный) 200 мВ, 1мВ, 10 мВ
Максимальная точность: 0,1% от прог. + 1 мВ
Мин. полный размах напряжения шума на 10 Гц <50 мВ
Мин. время нарастания (типичное) 250 мс
Скорость считывания до 1000/с
Буфер резервного хранения 3000 точек
Удаленный интерфейс GPIB (IEEE-488.2) и RS-232C
SCPI (Стандартные команды для программируемых приборов)

* Более подробно изложенные выше краткие характеристики представлены в листе технических данных продукта.

Модели и принадлежности
Модель Описание
6487

Пикоамперметр/источник напряжения

Аксессуар Описание
CAP-31

Защитный экран/колпачок

4288-1

Единый, комплект для крепления в стойку

4288-2

Двойной, комплект для крепления в стойку

7078-TRX-3

Триаксиальный кабель с низким уровнем помех

7078-TRX-10

Триаксиальный кабель с низким уровнем помех

7078-TRX-20

Триаксиальный кабель с низким уровнем помех

8607

Тестовые провода с разъемами типа «банан» 1 кВ
