9142,9143,9144 Полевые сухоблочные термостаты

+7 (727) 390-18-70

Товары

Лабораторное оборудование

Температурная калибровка

Промышленные калибраторы

9142,9143,9144 Полевые сухоблочные термостаты

Общие сведения

Компактные сухоблочные калибраторы для крупных полевых испытаний

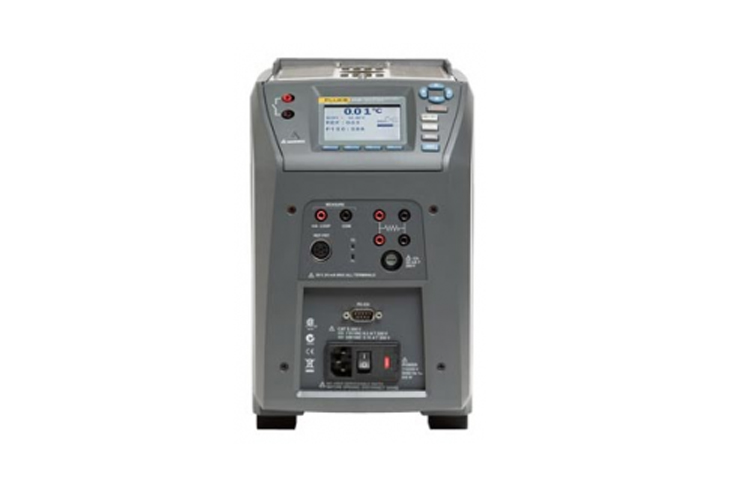

Новая серия полевых сухоблочных термостатов 914X Field Metrology Well поднимает характеристики до уровня, требуемого в промышленной среде, за счет максимизации портативности, скорости работы и фукнциональности практически без ущерба для метрологических показателей.

Полевые сухоблочные термостаты содержат множество функций и чрезвычайно просты в использовании. Они компактны, обладают небольшим весом. Контрольные точки температуры достигаются быстро и при этом остаются точными, однородными и стабильными. Эти промышленные температурные калибраторы замкнутой системы оптимальны для калибровки цепей первичных датчиков, калибровки методом сличения или простых проверок термопар. С использованием опции «процесса» отпадает необходимость в транспортировке дополнительных инструментов к месту полевых испытаний. Этот дополнительный встроенный двухканальный измеритель отображает сопротивление, напряжение и ток 4 – 20 мА с источником питания замкнутой цепи 24 В. Также в нем имеются встроенные средства автоматизации и документирования. Совместно эти три модели – 9142, 9143 и 9144 (каждая с опцией «процесса») – покрывают широкий диапазон температур от –25 до 660 °C.

Превосходные характеристики для промышленной среды

Полевые сухоблочные термостаты Field Metrology Well разработаны с учетом использования в промышленных условиях. Они весят менее 8,2 кг и весьма компактны, что позволяет их легко транспортировать к месту использования. Будучи оптимизированными по быстродействию, полевые сухоблочные термостаты Field Metrology Well охлаждаются до –25 °C за 15 минут и нагреваются до 660 °C также за 15 минут.

Условия полевых испытаний, как правило, нестабильны и характеризуются значительными вариациями температуры. Каждый полевой сухоблочный термостат Field Metrology Well имеет встроенную систему градиентной компенсации температуры (заявка на патент), которая корректирует параметры управления для обеспечения стабильных показателей в нестабильных средах. По сути, все спецификации гарантированы в диапазоне температур окружающей среды от 13 до 33 °C.

Функции

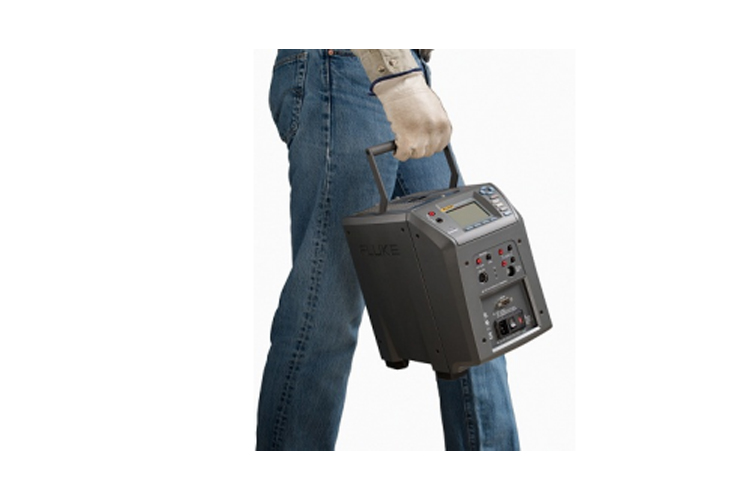

Легкие, портативные и быстрые
Охлаждение до –25 °C за 15 минут и нагрев до 660 °C за 15 минут
Встроенный двухканальный измеритель для ПТС, термометра сопротивления, термопар с током 4 – 20 мА
Подлинная эталонная термометрия с точностью до ±0,01 °C
Встроенные средства автоматизации и документирования
Показатели метрологического уровня в отношении стабильности, равномерности и загрузки

Встроенные функции для калибровочных работ с большой нагрузкой и обычных приложений

Вне зависимости от того, необходимо ли вам откалибровать преобразователи на 4 – 20 мА или единственный термостатический переключатель, полевой сухоблочный термостат Field Metrology Well является идеально подходящим решением. Наличие трех моделей с общим диапазоном от –25 °C до 660 °C делает это семейство сухоблочных термостатов применимым к калибровке самых разнообразных типов датчиков. Опциональная версия для «процесса» (модели 914X-X-P) содержит востренный двухканальный измеритель температуры, который снимает показания с ПТС, термометра сопротивления, термопар и преобразователей на 4 – 20 мА и включает источник напряжения замкнутой цепи 24 В для питания преобразователей.

Каждая версия «процесса» совместима с эталонным платиновым термометром сопротивления МТШ-90. Встроенный измеритель обладает точностью в диапазоне от ± 0,01 °C до ± 0,07 °C в зависимости от измеряемой температуры. Эталонные ПТС для полевых сухоблочных термостатов Field Metrology Well имеют калибровочные константы, хранящиеся в микросхеме памяти, расположенной внутри корпуса датчика. Благодаря этому датчики могут использоваться взаимозаменяемо. Пользователь может переключить второй канал на использование двух-, трех- и четырехпроводных термометров сопротивления, термопар или преобразователей на 4 – 20 мА. Для калибровки методом сличения вам больше нет необходимости транспортировать к месту испытаний большое число инструментов. Полевые сухоблочные термостаты Field Metrology Well объединяют в себе все необходимые функции.

Традиционный подход к калибровке температурных преобразователей заключается в том, что калибровке подвергается только электронная составляющая, в то время как сам термочувствительный элемент в этом процессе не участвует. Однако, согласно исследованиям, в типичном случае около 75 % погрешности преобразователя приходится на термочувствительный элемент. Таким образом, важную роль начинает играть калибровка всей цепи, включающей термочувствительный элемент и электронные схемы.

Опция «процесса» полевых сухоблочных термостатов Field Metrology Well значительно упрощает калибровку цепей преобразователей. Термочувствительный элемент преобразователя помещается в скважину вместе с эталонным ПТС, а электронная схема преобразователя подключается к передней панели инструмента. С помощью источника питания цепи 24 В вы можете запитать преобразователь и измерить ток его электрических схем, проводя в это время установку и измерение температуры в полевом сухоблочном термостате Field Metrology Well. Такой подход позволяет описывать характеристики прибора до и после калибровки с помощью одного калибровочного инструмента.

Все полевые сухоблочные термостаты Field Metrology Well допускают два режима автоматизированных испытаний тепловых реле – с автоматической и ручной настройкой. При автоматической настройке требуется ввести только номинальную температуру срабатывания реле. С этим единственным параметром устройство проведет процедуру калибровки, состоящую из трех циклов, и отобразит окончательные данные о температуре мертвой зоны на дисплее. Если вам необходимо настроить скорость отслеживания нагрузки или провести дополнительные циклы, вы можете воспользоваться режимом ручной настройки. В этом режиме вы можете запрограммировать и запустить на выполнение процедуры в таком виде, какой вам более всего подходит. При обоих методах испытаний процедуры быстрые и простые, что превращает тестирование тепловых реле в настоящее удовольствие!

Метрологические характеристики для высокоточных измерений

В отличие от традиционных сухоблочных калибраторов полевые сухоблочные термостаты Field Metrology Well обладают максимальной скоростью работы и портативностью без снижения метрологической точности, составляющей 6 числовых разрядов согласно стандартам EA, регламентирующим точность, стабильность, (вертикальную) равномерность, радиальную равномерность (от скважины к скважине), нагрузку и гистерезис. Все эти критерии оказывают важное влияние на обеспечение точности измерений во всех приложениях, связанных с калибровкой. Дисплеи полевых сухоблочных термостатов Field Metrology Well откалиброваны с помощью высококачественных аккредитованных прослеживаемых ПТС. Каждое устройство (в обычном варианте и в варианте «процесса») поставляется с сертификатом калибровки IEC-17025, аккредитованном по программе NVLAP, за которым стоит работа по расчету погрешностей с учетом температурных градиентов, эффектов нагрузки и гистерезиса. Точность показаний моделей 9142 и 9143 составляет ± 0,2 °C во всем диапазоне, а точность дисплея модели 9144 варьируется от ± 0,35 °C при 420 °C до ± 0,5 °C при 660 °C. При каждой калибровке соблюдается отношение неопределенности испытаний 4:1.

Новая технология управления гарантирует превосходную работу в экстремальных условиях окружающей среды. Калибратор 9142 обладает стабильностью до ± 0,01 °C в пределах всей шкалы. Модель среднего диапазона 9143 обладает стабильностью от ± 0,02 °C при 33 °C и от ± 0,03 °C при 350 °C. Модель 9144 даже при 660 °C обладает стабильностью до ± 0,05 °C. Но и это ещё не все! Характеристики термического блока обеспечивают радиальную равномерность (от скважины к скважине) до ± 0,01 °C. Благодаря реализованному в этих инструментах двухзонному контролю достигается осевая равномерность до ± 0,05 °C при 40 мм.

Автоматизация и документирование превращают каждое устройство в законченное решение

Теперь у вас есть точность поверочного оборудования с характеристиками, пригодными для использования в промышленных условиях, аккредитованными метрологическими показателями, встроенной двухканальной термометрией и поддержкой автоматизации. О чем еще можно просить? Как насчет всего этого в сочетании с функциями автоматизации и документирования результатов?

Полевые сухоблочные термостаты Field Metrology Well с версиями «процесса» оснащены встроенной энергонезависимой памятью для документирования результатов до 20 испытаний. Каждому испытанию можно присвоить уникальный алфавитно-цифровой идентификатор. Наряду с ним будут записаны температура блока, опорная температура, значения, снятые с испытываемого объекта, величина ошибки, дата и время. Данные каждого теста можно легко просмотреть на передней панели или экспортировать с помощью ПО Interface-it модели 9930, входящего в комплект поставки. ПО Interface-it позволяет перенести исходные данные эксперимента в отчет о калибровке или в файл ASCII.

Управление простое, как дважды два

Вы убедитесь, что полевые сухоблочные термостаты Field Metrology Well интуитивны и просты в использовании. Каждое устройство этой серии оборудовано большим, легко читаемым жидкокристаллическим дисплеем, функциональными клавишами и кнопками перемещения по меню. Кнопка SET PT (Уставка) предельно упрощает задание температуры блока. Каждый продукт снабжен индикатором стабильности, который аудиовизуально уведомляет пользователя о том, что стабильность полевых сухоблочных термостатов Field Metrology Well находится в заранее заданных пределах. Каждый экземпляр содержит заранее запрограммированные процедуры калибровки, которые легко можно вызвать из памяти, а все входные данные можно без труда ввести с передней панели инструмента. Никогда не приобретайте калибраторы у компаний, которые профессионально не занимаются метрологией (или даже не знают, что это слово означает). Сухоблочные термостаты Metrology Well компании Fluke разработаны и произведены теми же людьми, которые занимаются оборудованием калибровочных лабораторий ведущих ученых мира в области исследования температур. Это люди со всего земного шара, которые определяют значение шкалы Кельвина! Мы знаем о температурной калибровке больше, чем подавляющее большинство поставщиков сухоблочных калибраторов со всего мира. Да, они могут подсоединить металлическую деталь к нагревателю и управляющему датчику. Мы же предлагаем вам сравнить спецификации наших устройств с тем, что публикуют эти компании. (Кстати говоря, мы соблюдаем указываемые спецификации!).

Характеристики

Технические характеристики базового устройства

Температурный диапазон при 23 °C

9142	от –25 до 150 °C
9143	от 33 до 350 °C
9144	от 50 до 660 °C

Точность показаний

9142	± 0,2 °C во всем диапазоне
9143	± 0,2 °C во всем диапазоне
9144	± 0,35 °C при 50 °C
	± 0,35 °C при 420 °C
	± 0,5 °C при 660 °C

Стабильность

9142	± 0,01 °C во всем диапазоне
9143	± 0,02 °C при 33 °C
	± 0,02 °C при 200 °C
	± 0,03 °C при 350 °C
9144	± 0,03 °C при 50 °C
	± 0,04 °C при 420 °C
	± 0,05 °C при 660 °C

Осевая равномерность на 40 мм

9142	± 0,05 °C во всем диапазоне
9143	± 0,04 °C при 33 °C
	± 0,1 °C при 200 °C
	± 0,2 °C при 350 °C
9144	± 0,05 °C при 50 °C
	± 0,35 °C при 420 °C
	± 0,5 °C при 660 °C

Радиальная равномерность

9142	± 0,01 °C во всем диапазоне
9143	± 0,01 °C при 33 °C
	± 0,015 °C при 200 °C
	± 0,02 °C при 350 °C
9144	± 0,02 °C при 50 °C
	± 0,05 °C при 420 °C
	± 0,10 °C при 660 °C

Эффект нагрузки (с 6,35-мм эталонным зондом и тремя 6,35-мм зондами)

9142	± 0,006 °C во всем диапазоне
9143	± 0,015 °C во всем диапазоне
9144	± 0,015 °C при 50 °C
	± 0,025 °C при 420 °C
	± 0,035 °C при 660 °C

Гистерезис

9142	0,025
9143	0,03
9144	0,1

Условия эксплуатации

0 – 50 °C при относительной влажности 0 – 90 % (без конденсации)

Условия окружающей среды (для всех характеристик за исключением температурного диапазона)

от 13 до 33 °C

Глубина погружения

150 мм

Внешний диаметр вставки

9142	30 мм
9143	25,3 мм
9144	24,4 мм

Время нагревания

9142	16 мин.: с 23 до 140 °C
	23 мин.: с 23 до 150 °C
	25 мин.: с –25 до 150 °C
9143	5 мин.: с 33 до 350 °C
9144	15 мин.: с 50 до 660 °C

Время охлаждения

9142	15 мин.: с 23 до –25 °C
	25 мин.: с 150 до –23 °C
9143	32 мин.: с 350 до 33 °C
	14 мин.: с 350 до 100 °C
9144	35 мин.: с 660 до 50 °C
	25 мин.: с 660 до 100 °C

Разрешение

0,01°

Дисплей

ЖКД, °C или °F, по выбору пользователя

Размер (В x Ш x Г)

290 мм x 185 мм x 295 мм

Масса

9142	8,16 кг
9143	7,3 кг
9144	7,7 кг

Требования к электропитанию

9142	100 – 115 В (± 10 %), 50/60 Гц, 635 Вт 230 В (± 10 %) 50/60 Гц, 575 Вт
9143 9144	100 – 115 В (± 10 %), 50/60 Гц, 1400 Вт 230 В (± 10 %) 50/60 Гц, 1800 Вт

Компьютерный интерфейс

RS-232 и 9930 в комплекте с управляющим ПО Interface-it

Технические характеристики моделей -P

Точность встроенного эталонного термометра (четырехпроводной эталонный зонд)†

±0,010 °C при –25 °C
± 0,015 °C при 0 °C
± 0,020 °C при 50 °C
± 0,025 °C при 150 °C
± 0,030 °C при 200 °C
± 0,040 °C при 350 °C
± 0,050 °C при 420 °C
± 0,070 °C при 660 °C

Диапазон эталонного сопротивления

от 0 до 400 Ом

Точность эталонного сопротивления‡

от 0 до 42 Ом: ±0,0025 Ом
от 42 до 400 Ом: ±60 миллионных долей от показания

Характеристики эталона

МТШ-90, CVD, IEC-751, сопротивление

Измерительные возможности эталона

4 провода

Разъем эталонного зонда

6-штырьковый DIN с технологией Infocon

Точность встроенного термометра сопротивления

	NI-120: ± 0,015 °C при 0 °C
	PT-100 (385): ± 0,02 °C при 0 °C
	PT-100 (3926): ± 0,02 °C при 0 °C
	PT-100 (0): ± 0,20 °C при 0 °C

Диапазон сопротивления термометра сопротивления

от 0 до 400 Ом

Точность сопротивления термометра сопротивления‡

	0 – 25 Ом: ± 0,002 Ом
	25 – 400 Ом: ± 80 миллионных долей от показаний

Характеристики термометра сопротивления

PT-100 (385),(JIS),(3926), NI-120, сопротивление

Измерительные возможности термометра сопротивления

четырехпроводные термометры сопротивления (двух- и трехпроводные термометры сопротивления только через перемычки)

Подключение термометра сопротивления

четырехтерминальный вход

Точность встроенного термометра термопары

Тип J: ± 0,7 °C при 660 °C
Тип K: ± 0,8 °C при 660 °C
Тип T: ± 0,8 °C при 400 °C
Тип E: ± 0,7 °C при 660 °C
Тип R: ± 1,4 °C при 660 °C
Тип S: ± 1,5 °C при 660 °C
Тип M: ± 1,4 °C при 660 °C
Тип L: ± 0,7 °C при 660 °C
Тип U: ± 0,75 °C при 600 °C
Тип N: ± 0,9 °C при 660 °C
Тип C: ± 1,1 °C при 660 °C

Милливольтовый диапазон термопары

от –10 до 75 мВ

Точность напряжения

0,025 % от показаний + 0,01 мВ

Точность встроенной компенсации холодного спая

± 0,35 °C (при температуре окружающей среды от 13 до 33 °C)

Подключение термопары

Мини-разъемы

Встроенная точность измерителя мА

0,02 % от показаний + 2 мВ

Диапазон мА

Выч. 4 – 22 мА, спец. 4 – 24 мА

Подключение мА

двухтерминальный вход

Функция замкнутого питания

источник питания замкнутой цепи, постоянное напряжение 24 В

Температурный коэффициент встроенной электроники (от 0 до 13 °C, от 33 до 50 °C)

± 0,005 % от диапазона на 1 °C

†Температурный диапазон может быть ограничен эталонным зондом, подключенным к измерителю. Точность встроенного эталонного термометра не включает точность зонда. Она не включает погрешность зонда или ошибки характеристик зонда.

‡ Спецификации точности измерений применимы к рабочему диапазону и предполагают использование четырехпроводных ПТС. При использовании трехпроводных термометров сопротивления необходимо добавить 0,05 Ом к точности измерений плюс максимально возможная разница между сопротивлениями свинцовых проводников.

В приведенных выше номерах моделей X следует заменить буквой A, B, C, D, E или F в зависимости от требуемого типа вставки. Иллюстрация и список вставок приведены ниже.

Модели и принадлежности

Модель	Описание
9142-X	Полевой сухоблочный термостат, от –25 до 150 °C, с 9142-INSX В номерах моделей X следует заменить буквой A, B, C, D, E или F в зависимости от требуемого типа вставки.
9142-X-P	Полевой сухоблочный термостат, от –25 до 150 °C, с 9142-INSX, с Process Electronics В номерах моделей X следует заменить буквой A, B, C, D, E или F в зависимости от требуемого типа вставки.
9143-X	Полевой сухоблочный термостат, от 33 до 350 °C, с 9143-INSX В номерах моделей X следует заменить буквой A, B, C, D, E или F в зависимости от требуемого типа вставки.
9143-X-P	Полевой сухоблочный термостат, от 33 до 350 °C, с 9143-INSX, с Process Electronics В номерах моделей X следует заменить буквой A, B, C, D, E или F в зависимости от требуемого типа вставки.
9144-X	Полевой сухоблочный термостат, от 50 до 660 °C, с 9144-INSX В номерах моделей X следует заменить буквой A, B, C, D, E или F в зависимости от требуемого типа вставки.
9144-X-P	Полевой сухоблочный термостат, от 50 до 660 °C, с 9144-INSX, с Process Electronics В номерах моделей X следует заменить буквой A, B, C, D, E или F в зависимости от требуемого типа вставки.

Аксессуар	Описание
9142-CASE	Переносной футляр, полевые сухоблочные термостаты 9142,9143,9144

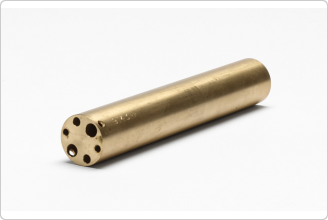

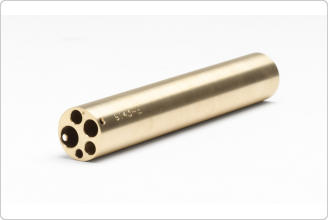

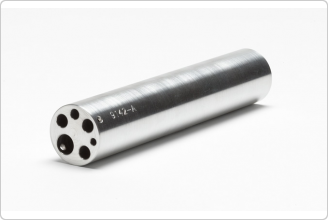

9142-INSA	Вставка «A» 9142, стандартные отверстия разного диаметра: ¼ in (3); 3/16 in (1); 1/8 in (1); 3/8 in (1)

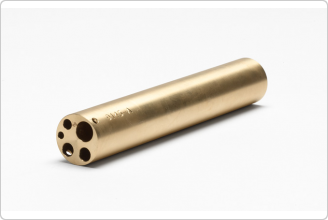

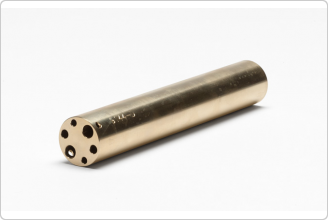

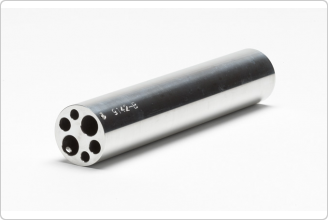

9142-INSB	Вставка «B» 9142, стандартные отверстия для сравнения: ¼ in (2; 3/8 in (2); 3/16 in (2)

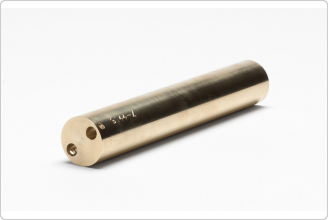

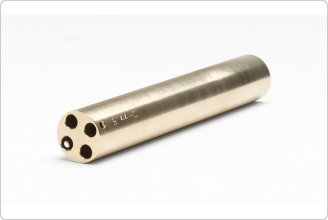

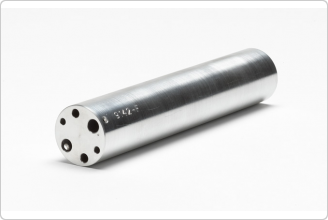

9142-INSC	Вставка «C» 9142, отверстия диаметром: ¼ in (6)

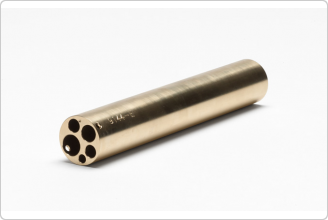

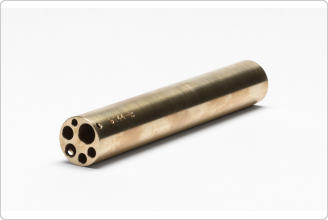

9142-INSD	Вставка «D» 9142, измерительные сравнительные отверстия: 3 mm (2); 4 mm (2); 6 mm (2)

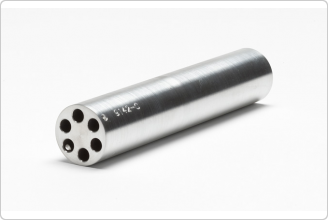

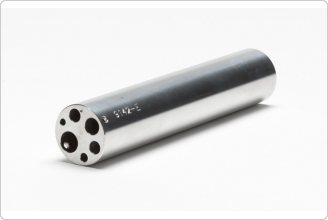

9142-INSE	Вставка «E» 9142, различные измерительные отверстия: 3 mm (1); 4 mm (1); 6 mm (1); 8 mm (1); 10 mm (1); ¼ in (1)

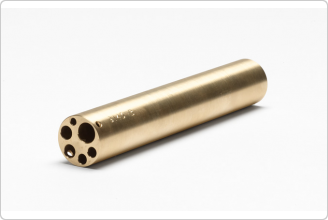

9142-INSF	Вставка «F» 9142, различные измерительные сравнительные отверстия: 3 mm (2); 4 mm (2); 6 mm (1); ¼ in (1)

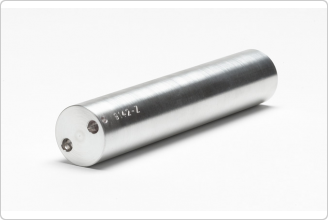

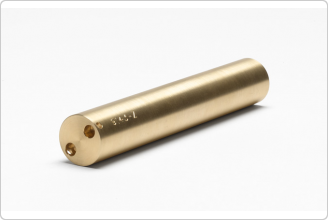

9142-INSZ	Вставка «Z» 9142, пустая
9143-INSA	Вставка «A» 9143, стандартные отверстия разного диаметра: 3/8 in (1); ¼ in (2); 3/16 in (1); 1/8 in (1)
9143-INSB	Вставка «B» 9143, стандартные отверстия для сравнения: 3/8 in (1); ¼ in (2); 3/16 in (2); 1/8 in (1)

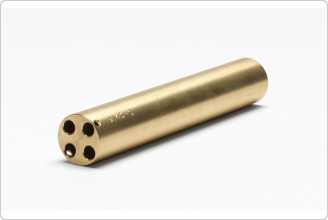

9143-INSC	Вставка «C» 9143, отверстия : ¼ in (4)
9143-INSD	Вставка «D» 9143, измерительные сравнительные отверстия: 3 mm (2); 4 mm (2); 6 mm (2)
9143-INSE	Вставка «E» 9143, различные измерительные отверстия: 4 mm (1); 6 mm (1); 8 mm (1); 10 mm (1); ¼ in (1)
9143-INSF	Вставка «F» 9143, различные измерительные сравнительные отверстия: 3 mm (2); 4 mm (2); 6 mm (1); ¼ in (1)
9143-INSZ	Вставка «Z» 9143, пустая

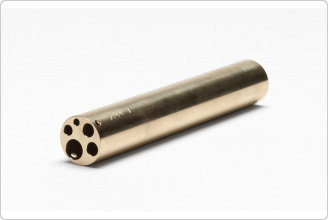

9144-INSA	Вставка «A» 9144, стандартные отверстия разного диаметра: 3/8 in (1); ¼ in (2); 3/16 in (1); 1/8 in (1)
9144-INSB	Вставка «B» 9144, стандартные отверстия для сравнения: 3/8 in (1); ¼ in (2); 3/16 in (2); 1/8 in (1)
9144-INSC	Вставка «C» 9144, отверстия диаметром: ¼ in (4)
9144-INSD	Вставка «D» 9144, измерительные сравнительные отверстия 3 mm (2); 4 mm (2); 6 mm (2)
9144-INSE	Вставка «E» 9144, различные измерительные отверстия: 4 mm (1); 6 mm (1); 8 mm (1); 10 mm (1); ¼ in (1)
9144-INSF	Вставка «F» 9144, различные измерительные сравнительные отверстия, включая отверстие диаметром 6,35 мм
9144-INSZ	Вставка «Z» 9144, пустая
9142-INSY	Вставка 9142, выполненная на заказ
9143-INSY	Вставка 9143, выполненная на заказ
9144-INSY	Вставка 9144, выполненная на заказ

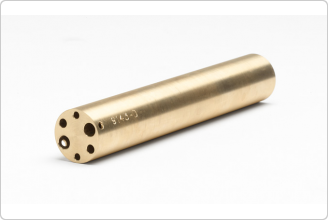

9144-INST	Тестовая вставка 9144
9144-INSG	Вставка, G, 9144, EA тестовая

Документация

Руководство пользователя 2,3 МВ
