4180, 4181 Прецизионные инфракрасные калибраторы

Общие сведения

Точность и прослеживаемость измерений температуры по инфракрасному излучению

Сегодня можно легко повысить точность измерения температуры по ИК-излучению благодаря возможности применения новых прецизионных инфракрасных калибраторов 4180/81 Precision Infrared Calibrator, выпускаемых компанией Fluke Calibration. Эти ИК-калибраторы обеспечивают более последовательную, точную и надежную калибровку, поскольку излучательная способность является радиометрически калибруемым свойством, а размер мишени минимизирует размер ошибок вследствие воздействия источника. Кроме того, эти калибраторы упрощают калибровку, поскольку они однозначно компенсируют ошибки, связанные с настройками излучательной способности термометра.

Новые аккредитованные функциональные характеристики выбранных и активизированных калибровок

Радиометрическая калибровка для получения представительных, согласованных результатов.
Включена аккредитованная калибровка
Точные, надежные характеристики в диапазоне от –15 до 500 °C
Для калибровки большинства термометров необходим большой размер мишени – 152 мм.
Малая масса прибора (8,6 кг) позволяет легко его поднимать и переносить.
Интуитивно понятный и легко читаемый дисплей, отображающий стабильную температуру.

Функции

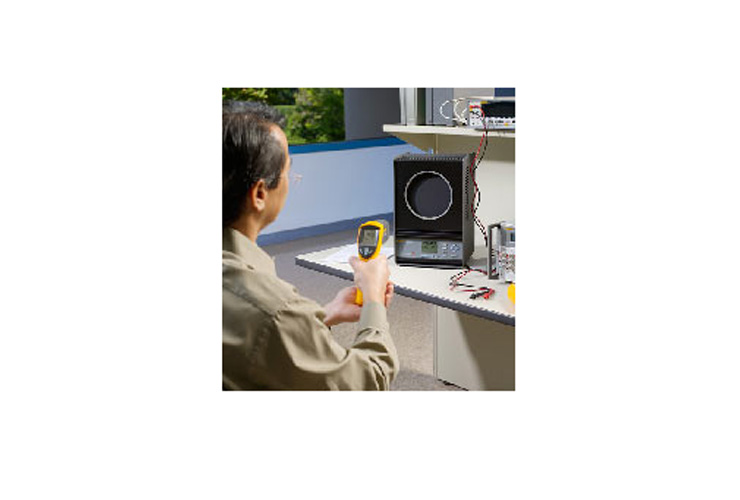

Прецизионные инфракрасные калибраторы Precision Infrared Calibrator серии 4180 для инфракрасных термометров и тепловизоров быстры, точны и просты в использовании. Такой калибратор поступает с аккредитованной калибровкой, проведенной в одной из всемирно признанных калибровочных лабораторий, встроенными процедурами стандартной калибровки термометров Fluke и всем, что необходимо, чтобы начать высококачественную калибровку инфракрасного термометра. Это отличное решение для любого инфракрасного термометра или тепловизора в пределах температурного диапазона, в котором он работает.

Калибратор 4180 работает в диапазоне температур от –15 до 120 °C, а калибратор 4181 – в температурном диапазоне от 35 до 500 °C. При калибровке инфракрасного термометра важна согласованность, поскольку мишень, будучи помещенной на соответствующее калибровочное расстояние, должна «видеть» почти весь диапазон.

Кроме того, имея погрешность ±0,35 °C, калибратор серии 4180 может демонстрировать свои технические характеристики без введения дополнительных поправок на излучательную способность, что позволяет достигать установленного отношения неопределенности измерений (TUR), равного 4:1.

Характеристики

Технические характеристики

Температурный диапазон (при температуре окружающей среды 23 °C, излучательная способность 0,95)

4180	от –15 до 120 °C
4181	от 35 до 500 °C

Точность показаний1

4180	±0,40 °C при –15 °C
	±0,40 °C при 0 °C
	±0,50 °C при 50 °C
	±0,50 °C при 100 °C
	±0,55 °C при 120 °C
4181	±0,35 °C при 35 °C
	±0,50 °C при 100 °C
	±0,70 °C при 200 °C
	±1,20 °C при 350 °C
	±1,60 °C при 500 °C

Стабильность

4180	±0,10 °C при –15 °C
	±0,05 °C при 0 °C
	±0,10 °C при 120 °C
4181	±0,05 °C при 35 °C
	±0,20 °C при 200 °C
	±0,40 °C при 500 °C

Согласованность (диаметр центра мишени 127 мм)2

4180	±0,15 °C при –15 °C
	±0,10 °C при 0 °C
	±0,25 °C при 120 °C
4181	±0,10 °C при 35 °C
	±0,50 °C при 250 °C
	±1,00 °C при 500 °C

Согласованность (диаметр центра мишени 51 мм)2

4180	±0,10 °C при –15 °C
	±0,10 °C при 0 °C
	±0,20 °C при 120 °C
4181	±0,10 °C при 35 °C
	±0,25 °C при 250 °C
	±0,50 °C при 500 °C

Время нагревания

4180	15 мин.: c –15 до 120 °C
	14 мин.: c 23 до 120 °C
4181	20 мин.: c 35 до 500 °C

Время охлаждения

4180	15 мин.: c 120 до 23 °C
	20 мин.: c 23 до –15 °C
4181	100 мин.: c 500 до 35 °C
	40 мин.: c 500 до 100 °C

Время стабилизации

10 минут

Номинальная излучательная способность3

0,95

Компенсация излучательной способности термометра

от 0,9 до 1,0

Диаметр мишени

152,4 мм

Компьютерный интерфейс

RS-232

Электропитание

4180	115 В переменного тока (±10 %), 6,3 А,
	50/60 Гц, 630 Вт
	230 В переменного тока (±10 %), 3,15 А,
	50/60 Гц, 630 Вт
4181	115 В переменного тока (±10 %), 10 А,
	50/60 Гц, 1000 Вт
	230 В переменного тока (±10 %), 5 А,
	50/60 Гц, 1000 Вт

Плавкие предохранители

4180	115 В переменного тока 6,3 А, 250 В, медленного действия
	230 В переменного тока 3,15 А, 250 В, T
4181	115 В переменного тока 10 А, 250 В, быстрого действия
	230 В переменного тока 5 А, 250 В, F

Размер (В x Ш x Г)

4180	356 x 241 x 216 мм

4181	356 x 241 x 216 мм

Масса

4180	9,1 кг
4181	9,5 кг

Класс безопасности

	EN 61010-1:2001, CAN/CSA C22.2 No.
	61010.1-04

1. Для термометров, работающих в спектральном диапазоне от 8 до 14 мкм с излучательной способностью от 0,9 до 1,0.

2. Характеристика согласованности относится к тому, в какой степени ИК-термометры с различными размерами пятна, оба сфокусированные на центр мишени, будут измерять одну и ту же температуру.

3. Мишень имеет номинальную излучательную способность 0,95, однако она калибруется радиометрическим методом для минимизации неопределенностей, связанных с излучательной способностью.

Модели и принадлежности

Модель

Описание

4180

ИК-калибратор, 152 мм, от –15 до 120 °C

Включает в себя:

ИК-калибратор 4180 IR Calibrator
Отчет о калибровке (аккредитация NVLAP)
Шнур питания
Руководство пользователя
Компакт-диск с документацией
Крышка объекта
Последовательный кабель

4181

ИК-калибратор, 152 мм, от 35 до 500 °C

Включает в себя:

ИК-калибратор 4181 IR Calibrator
Отчет о калибровке (аккредитация NVLAP)
Шнур питания
Руководство пользователя
Компакт-диск с документацией
Крышка объекта
Последовательный кабель

Аксессуар	Описание
4180-APRT	Апертура, 50 мм, 4180 или 4181
4180-CASE	Футляр, транспортировка, 4180/4181
4180-DCAS	Футляр, 4180-81, транспортировка, на колесах
SC1-RDIR	Программа обслуживания Silver CarePlan, расширенная гарантия на 1 год, радиометрические ИК-калибраторы
SC2-RDIR	Программа обслуживания Silver CarePlan, расширенная гарантия на 2 года, радиометрические ИК-калибраторы
SC4-RDIR	Программа обслуживания Silver CarePlan, расширенная гарантия на 4 года, радиометрические ИК-калибраторы

Документация

Руководство пользователя 0,9 МВ
