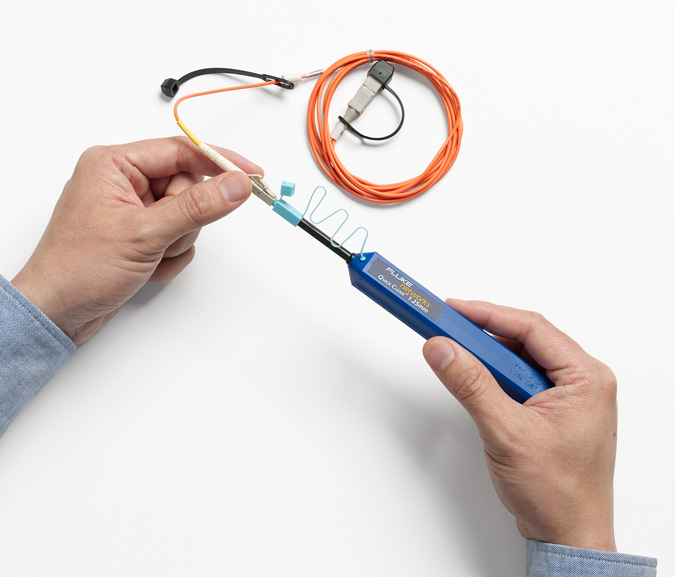

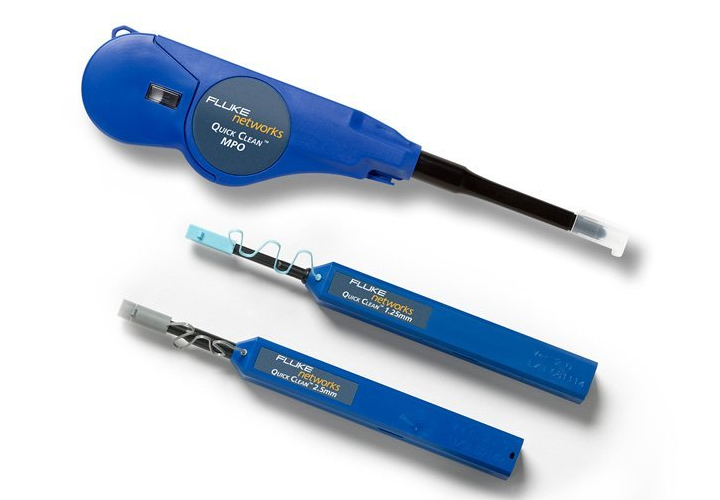

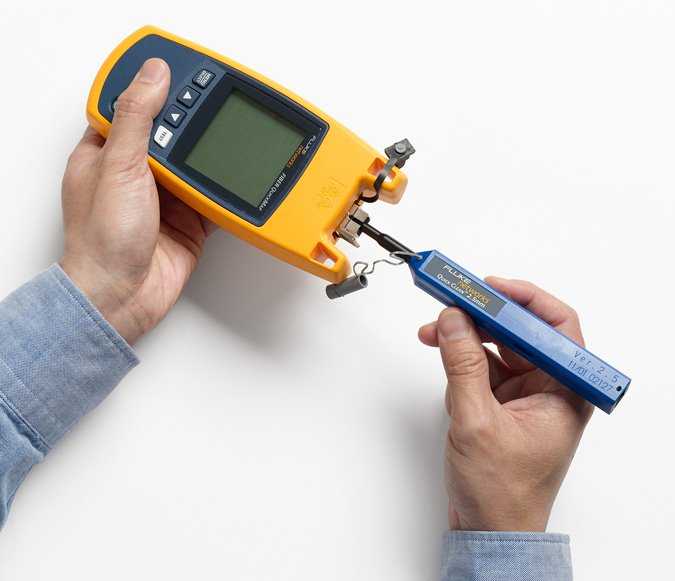

Очистка торцевых поверхностей с помощью очистителя Quick Clean 1,25 мм или 2,5 мм:

1. Откройте или удалите направляющий колпачок с очистителя Quick Clean.
2. Вдавите очиститель прямо в разъем, и вы услышите щелчок для подтверждения очистки.

Очистка торцевых поверхностей с помощью очистителя Quick Clean:

1. Откройте или удалите направляющий колпачок с очистителя Quick Clean.
2. Вдавите очиститель прямо в разъем.
3. Поворачивайте ручку, пока не услышите щелчок для подтверждения очистки.

Прежде всего, обследуйте все торцевые поверхности разъемов. Если разъемы чистые, они готовы к подключению. Однако скорее всего разъемы будут загрязнены, и их будет необходимо очистить непосредственно перед сопряжением:

Чистка патч-шнуров картой для чистки:
Удалите пластиковое покрытие с одной чистящей зоны. Нанесите минимальное количество растворителя на край чистящей зоны. Удерживая соединитель в перпендикулярном положении, переместите его торцевую поверхность из места нанесения растворителя в сухую зону. Еще раз обследуйте разъем, чтобы убедиться в том, что он полностью очищен. При необходимости удалите покрытие с новой чистящей зоны и повторите процедуру.

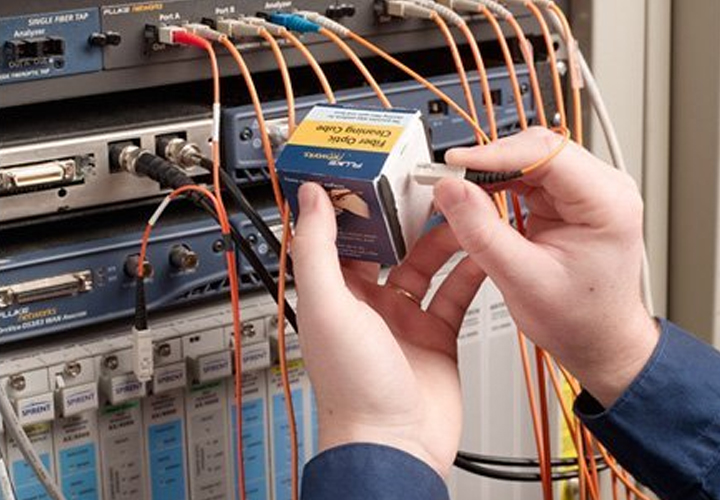

Чистка патч-шнуров кубом для чистки:
Вытяните из куба чистую салфетку. Нанесите минимальное количество растворителя на край салфетки. Удерживая соединитель в перпендикулярном положении, переместите его торцевую поверхность из места нанесения растворителя в сухую зону. Еще раз обследуйте разъем, чтобы убедиться в том, что он полностью очищен. При необходимости вытяните из куба новую салфетку и повторите процедуру.
Чистка внутренней поверхности портов тампонами:
Вытяните из куба чистую салфетку. Нанесите на салфетку минимальное количество растворителя. Прикоснитесь тампоном к пятну растворителя на салфетке и подержите его в таком положении 3 секунды, чтобы он впитал минимальное количество растворителя. Лучше использовать слегка смоченный тампон, чем сильно намоченный. Вставьте тампон в порт и несколько раз поверните его с легким нажимом. Замените слегка влажный тампон на сухой и удалите остатки растворителя с торцевой поверхности и внутри порта.
* Обратите внимание на то, что прямое нанесение растворителя из карандаша на тампон приведет к чрезмерному насыщению тампона растворителем.

Существует столько же методов чистки, сколько специалистов по волоконно-оптическим сетям. Некоторые из этих методов подходят в определенных случаях, но для стабильной и продолжительной работы вашей оптической сети необходимо обследование и надлежащая чистка при каждом сопряжении. Вот несколько распространенных ошибок:

Сухая чистка:

Традиционно считается, что сухая очистка лишь частично эффективна в устранении загрязнений торцевых поверхностей волокна и разъемов. Трудность была в том, что материалы сухой очистки либо не были достаточно хороши для снятия различных видов грязи и масляных загрязнений, или создавали привлекающий пыль статический заряд на соединителе волокна. Однако с улучшением технологии и материалов сухой очистки появился новый класс инструментов очистки волокна, обеспечивающий рентабельное и эффективное решение для очистки более 50 % загрязнений оптических сетей. Поэтому очень важно избегать использования простых тампонов или очищающих салфеток для выполнения сухой очистки на любых оптоволоконных разъемах. Вместо этого используйте Quick Clean от Fluke Networks для устранения большей части пыли и вредных частиц на вашем волокне.

Влажная чистка:

При чистке только влажной чистящей салфеткой или при использовании излишнего количества растворителя на торцевой поверхности остается влага, из-за которой также могут возникать проблемы. При высыхании излишка растворителя остается пленка из растворенного загрязнения, которое не было удалено должным образом. Кроме того, изопропиловый спирт при высыхании может оставлять «ореол», который не только приводит к затуханию сигнала, но и очень сложно удаляется. После окончания чистки на поверхностях не должно оставаться чистящего средства.

Сжатый воздух и щетки:

Сжатый воздух и щетки неэффективны и не должны применяться при чистке торцевых поверхностей. С помощью щетки можно смести только крупные частицы. Это может быть эффективно при чистке патч-шнуров, но при чистке внутренней поверхности порта эти частицы могут осесть в другом месте. Щетки не очищают мелкие, статически заряженные частицы и абсолютно бесполезны при таких загрязнениях, как гель или кожный жир. И наконец, щетки часто выделяют частицы, которые также загрязняют поверхность, и для их удаления необходимо проводить эффективную процедуру очистки.

Новый – не значит чистый:

Не думайте, что торцы патч-шнуров с заводской заделкой и выводы от заваренных мешков чистые, если они совсем новые и закрыты защитной крышкой. Крышки хорошо предохраняют торцы от повреждений, но они сами могут стать источником загрязнения. Пластик, используемый при изготовлении защитных крышек, освобождает частицы, поскольку входящий в его состав пластификатор со временем разрушается, а поверхность крышки может быть загрязнена смазкой, которая использовалась при производстве. Не удивляйтесь, если, сняв защитную крышку, вы обнаружите загрязненную торцевую поверхность. Для надежной регулярной чистки торцевых поверхностей используйте средства Fluke Networks и следуйте рекомендациям по сухой и влажной чистке.

Изопропиловый спирт (ИПС) использовался в течение многих лет для очистки торцов окончаний волокна, но теперь существуют такие специально подобранные растворители, которые его намного превосходят, например, растворяющий карандаш для волоконной оптики от компании Fluke Networks. Самым важным является то, что этот специализированный растворитель более эффективен, чем ИПС, для растворения всех загрязнителей, особенно таких неионогенных составов, как буферный гель и смазка для протягивания. Вы всегда сможете лучше очистить любое загрязнение.

Кроме того, растворители компании Fluke Networks имеют более низкий коэффициент поверхностного натяжения, что позволяет им обволакивать частицы пыли и загрязнения и эффективно отрывать их от торцевой поверхности при удалении с помощью салфетки или тампона. Многие более мелкие частицы обладают электрическим зарядом, который притягивает их к муфте или торцевой поверхности. В отличие от изопропилового спирта этот растворитель насыщен кислородом, что позволяет нейтрализовать электростатический заряд, чтобы можно было удалить заряженные частицы салфеткой и предотвратить притяжение к торцевой поверхности новых частиц. При очистке торцевых поверхностей внутри портов или других частей оборудования немалое значение приобретает интенсивность испарения растворителя, поскольку обеспечить надежное удаление всего растворителя становится труднее. За счет интенсивности испарения специализированные растворители компании Fluke Network могут оставаться на торцевой поверхности достаточно долго и испаряться до соединения кабелей. Эти растворители испаряются намного быстрее, чем изопропиловый спирт. Изопропиловый спирт очень гигроскопичен, и поэтому его использование может приводить к поглощению влаги из воздуха и осаждению ее на торцевой поверхности с образованием осадка, который иногда имеет вид «ореола». Использование растворителя Fluke Networks позволяет избежать этой проблемы.
