- Общие сведения
Создан для предприятий, центров обработки данных, внешних кабельных систем и сетей PON
Развитие оптоволоконных сетей означает увеличение количества тестируемыхсетей. Сегодня рефлектометры OTDR применяются для тестированияследующих сетей:
- FTTx
- Предприятие
- OSP
- PON
- POLAN
Многие рефлектометры OTDR, созданные для диагностики оптоволоконныхлиний, предназначены для операторов и перегружены большим количествомсложных и трудоемких функций. Семейство OptiFiber Pro OTDR — это первый всвоем роде класс рефлектометров, который по своим функциям и удобствуиспользования подходит как для корпоративных сетевых инженеров, так идля монтажников кабеля, имеющими дело как с кабельными сетямипредприятий, так и с внешними кабельными системами.
Преимущества продукта
Оптические рефлектрометры Fluke Networks серии OptiFiber® Pro ускоряют работу как новичков, так и экспертов. Функции автоматического анализа трассировок и настройки работают, помимо прочего, в ЦОД-ах, сетях PON и во внешних кабельных системах. Тестер оснащен расширенными функциями, такими как экспертный ручной режим, сенсорное масштабирование для глубокого анализа и SmartLoop для двунаправленного тестирования. Поддержка модулей Versiv для сертификации потерь сигнала в медных и оптоволоконных линиях.
- Поддержка разных длин волн (850, 1300, 1310,1490, 1550 и 1625 нм), поддержка ЛВС, ЦОД-ов, PON, FTTx и внешних кабельных систем.
- Автоматическое определение характеристик оптоволокна и выбор параметров измерения благодаря функции автоматической настройки.
- Простое изменение автоматически выбранных настроек в ручном экспертном режиме для более точного тестирования.
- Автоматическое определение событий на EventMap, таких как разъемы, сплайсы, изгибы и разветвители.
- Быстрый глубокий анализ трассировок с помощью интерфейса, управляемого жестами.
- Технология рефлектометрии OTDR SmartLoop™ позволяет тестировать два волоконно-оптических кабеля одновременно, не выезжая для проведения испытаний на дальнем конце.
- Предоставление мгновенных усредненных результатов двунаправленного тестирования входит в стандартный пакет
- Интеграция с LinkWare™ Live позволяет осуществлять управление задачами и тестерами с любого смарт-устройства.
- Отвечающая требованиям будущего платформа VersivTM поддерживает проведение сертификации медных кабелей до категории 8, определение потерь в волоконно-оптических каналах и их проверку.
- Функции

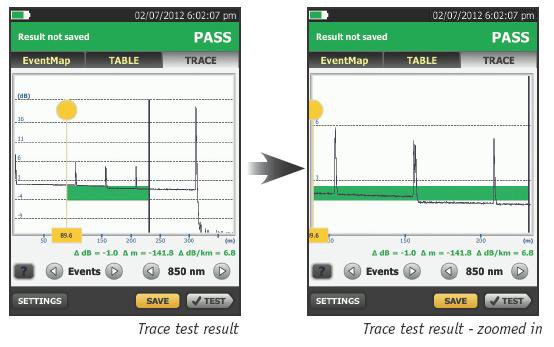

Пользовательский интерфейс для смартфона
Большинство OTDR предназначеныдля множества областей применения, что усложняет навигацию впользовательском интерфейсе и его интерпретацию. OptiFiber Pro совмещаетновейшую интерфейсную технологию, основанную на жестах, с емкостнымсенсорным экраном для обеспечения инновационного и удобного виспользовании OTDR.
Преимущества:
- Управление с помощью касаний и скольжения для выбора и прокрутки пунктов меню
- Изменение масштаба с помощью технологии мультитач позволяет легко управлять графической трассировкой волокна
- Дизайн, основанный на задачах, для сокращения числа переключений между экранами
- Емкостный сенсорный экран исключает необходимость повторной калибровки, которая требуется для устаревших сенсорных экранов
- Экраннаясправка на основании контекста предоставляет пользователямдополнительную информацию или рекомендации по решению проблем
Дома в центре обработки данных
С учетом виртуализации серверов имультигигабитных соединений между серверами, сетями и хранилищамиархитектура центра обработки данных подразумевает использование большегочисла коммутационных шнуров и соединителей сверхплотной топологии, чтоделает OTDR операторского класса с большими мертвыми зонаминеэффективными. OptiFiber Pro не только делает возможным использованиеоптоволокна в центрах обработки данных, но и обеспечивает высочайшийуровень точности для быстрого устранения проблем.

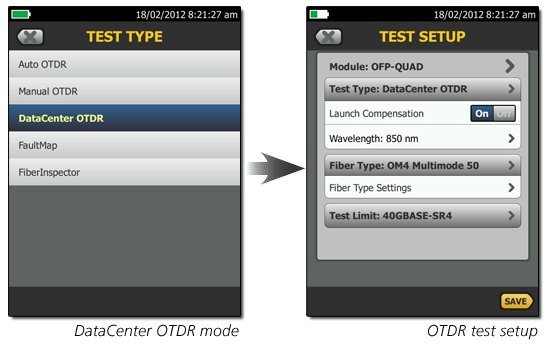

Простым нажатиемпользователь может выбрать режим центра обработки данных для OTDR – бездополнительного времени на точную настройку, которое требуется длясуществующих OTDR. OTDR в режиме центра обработки данных автоматическиопределяет параметры OTDR – алгоритмы определения конца,продолжительность импульсов и т. п. – без путаницы в отношении короткихсоединений или числа соединителей.
Преимущества:
- Сверхмалыемертвые зоны событий и затуханий позволяют точно найти события инеисправности оптоволоконных соединений на предприятии
- Режимцентра обработки данных OTDR™ автоматически настраивает конфигурацию длябыстрого тестирования оптоволокна в центре обработки данных
- Функциякарты событий EventMap представляет события для оптоволокна такимобразом, что экспертный анализ трассировки не требуется
Уникальная сертификация, гибкость и эффективность
Важным аспектом в максимальномповышении значимости OTDR является правильное планирование егоежедневного использования. Благодаря встроенной функции управленияпроектами OptiFiber Pro позволяет координатору проектов задать роль,настройки и соответствующие задачи для каждого пользователя, преобразуяOTDR в единый инструмент для тестирования волокна с возможностямипланирования, проверки, сертификации и составления отчетов.

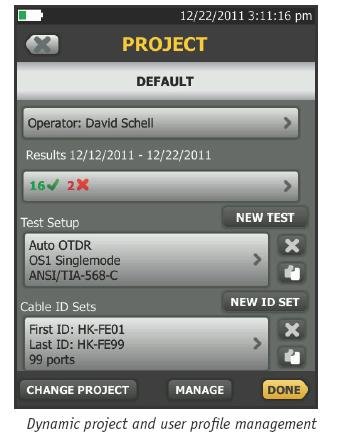

OptiFiberPro повышает эффективность работы, позволяя планировщику рабочегопроцесса управлять профилями операторов и работ для каждого проекта –определенные задачи и идентификаторы кабелей можно присваивать отдельнымоператорам. Также можно легко контролировать ход и статус каждогопроекта.
Преимущества:
- Полная функциональность OTDR,которая сертифицирует производительность оптоволокна на основанииприсвоения задач каждому оператору
- Мощные возможности управления проектами обеспечивают совместное использование OTDR каждым оператором с четким присвоением задач
- Простой контроль хода работы с результатами «пройдено/не пройдено»
- Генерирование отчетов на экране и загрузка в приложение LinkWare™
Другие ключевые возможности

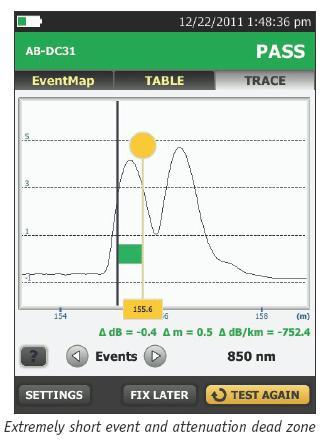

Чрезвычайно малые мертвые зоны событий и затуханий для предприятия
OptiFiberPro максимально эффективно использует самые сложные оптическиетехнологии для обеспечения минимальных мертвых зон событий (стандарт 0,5м для MM) и затухания (стандарт 2,2 м для MM и 3,6 м для SM) для любогоOTDR. Такой технологический прогресс позволяет OptiFiber Proрегистрировать и измерять расположенные рядом неисправности всовременных центрах обработки и хранения данных с множествомсоединителей, чего не могут другие OTDR.

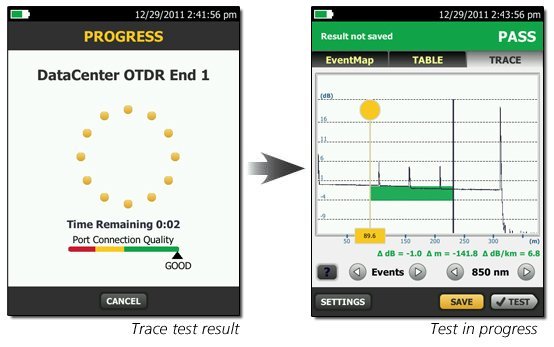

2-секундная трассировка на длину волны
Очереднымпреимуществом OptiFiber Pro является скорость сбора данных. В режимебыстрого тестирования полный набор данных собирается за две секунды надлину волны. Затем OptiFiber Pro анализирует данные и отображает их вкачестве карты событий EventMap, таблицы или трассировки. В результатена тестирование тратится меньше времени. Больше времени можно уделитьдля выполнения других задач.
Справка на экране – корректировочная мера
Экраннаясправка предоставляет варианты корректированных мер для решения проблемс оптоволокном на каждом этапе тестирования. Предлагаемые варианты«помощи» зависят от контекста, что позволяет легко определить возможныерешения. Разборчивый серый значок в левом нижнем углу отображаетрекомендованные корректировочные меры.

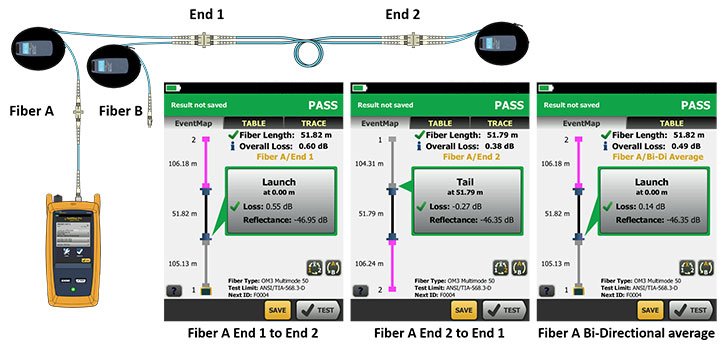

SmartLoop OTDR
Технология Smartloop OTDR позволяет выполнять автоматическоетестирование и анализ двух волокон в одном тесте в соответствии стребованиями стандарта. Данный запатентованный режим позволяетавтоматически «разделить» два волокна для индивидуального анализа попринципу «прошел/не прошел», их отображения на экране прибора и вотчетах. Это не только сокращает время тестирования как минимум в двараза, но и обеспечивает двунаправленное тестирование без перемещенияOTDR на дальний конец линии. Помимо более быстрого выполнения работы,Smartloop OTDR повышает удобство и скорость тестирования в условиях,когда добраться до дальнего конца трудно или даже опасно, так какрефлектометр никогда не надо перемещать на дальний конец тестируемойлинии. SmartLoop не только ускоряет выполнение тестирования, но исоответствует требованиям стандартов, при этом во время двунаправленныхтестов кабели ввода и вывода остаются в исходном положении.
Точные и быстрые тесты с помощью SmartLoop — включены бесплатно во всех модулях OptiFiber Pro.
Технология SmartLoop позволяет OptiFiber Proтестировать два волокна в одном тесте и предоставляет усредненныерезультаты двунаправленных тестов типа «ПРОШЕЛ/НЕ ПРОШЕЛ» для каждоговолоконного канала.
Осмотр и сертификация торцов разъемов
Система видео инспекцииFiberInspector Pro, встроенная в OptiFiber Pro, позволяет быстропроверять состояние торцевых поверхностей оптоволоконных кабелей внутрипортов и коннекторов коммутационных кабелей. Благодаря автоматическойсертификации состояния коннектора, выполняемой за 1 секунду, по принципу«ПРОШЕЛ/НЕ ПРОШЕЛ» в соответствии со стандартом IEC 61300-3-35устраняется человеческий фактор, при этом любой может стать экспертом поосмотру оптоволокна. Результаты могут быть сохранены в отчете осертификации вместе с результатами OTDR.

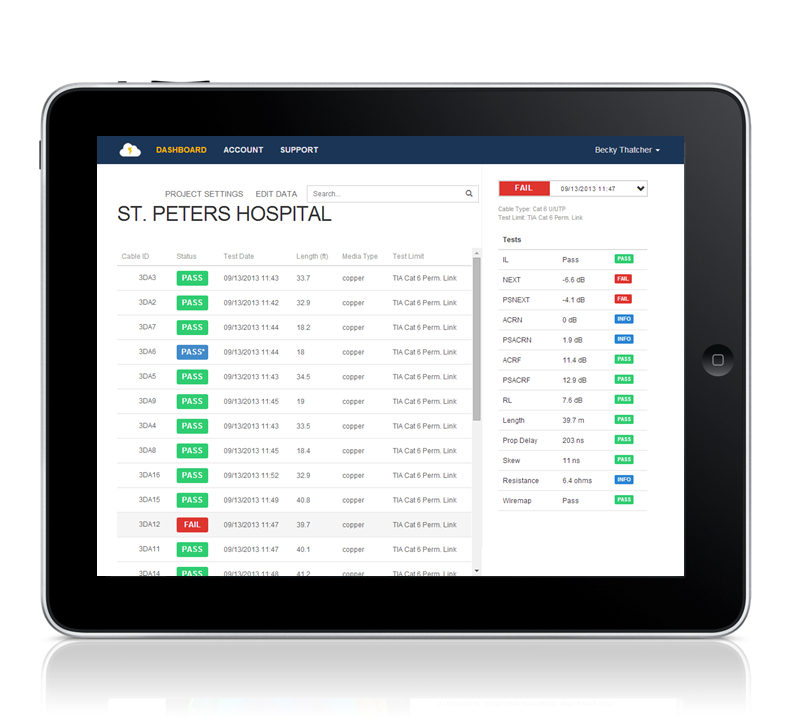

LinkWare™ Live – служба управления результатами испытаний
LinkWare Live — это облачная служба, позволяющая управлятьсертификационными работами в любое время, в любом месте, с кем угодно ина каком угодно устройстве. С LinkWare Live вы сможете:
- Отслеживайте все испытания на каждой работе. Получайте обзор каждогопроекта с любого смарт-устройства. Получайте подробные детали каждогоотдельного теста. Мгновенно получайте уведомления о неправильномпараметре тестирования или идентификаторах кабелей.
- Сделайте это правильно с первого раза. определять идентификаторы кабелейи параметры тестирования на компьютере или планшете; После чегоотправьте их в тестеры или принтеры Brother на рабочих объектах для безошибочного тестирования и маркировки.
- автоматически обновлять тестеры. Стандарты могут изменяться безпредварительного уведомления, а из-за устаревшего отчета о тестированиивы сможете потерять много времени на повторные проверки. LinkWare Liveавтоматически обеспечивает работу ваших тестеров в соответствии споследними стандартами тестирований.
- Хватит тратить время и бензин, перевозя тестеры обратно в офис.Встроенный Wi-Fi-адаптер позволяет передавать результаты тестированиянепосредственно с объекта в службу LinkWare Live. Затем загружайте ихавтоматически для нужного задания и формирования отчетов с помощьюLinkWare PC.
- Избегайте задержек в осуществлении проектов. Отслеживайте местоположениеи контролируйте статус всех тестеров — калибровку и версию встроенногопрограммного обеспечения.
- Поддержка всех моделей Versiv: серии DSX CableAnalyzer, CertiFiber Pro, OptiFiber Pro и FI-7000.

Сравнение оптических рефлектометров OptiFiber Pro и OptiFiber Pro HDR
|
Оптические рефлектометры серии OptiFiber Pro |
|
OptiFiber Pro |
OptiFiber Pro HDR |
| Модели, составляющие серию |
OFP2-100-M (850, 1300 nm)
OFP2-100-S (1310, 1550 nm)
OFP2-100-Q (850, 1300, 1310, 1550 nm) |
OFP2-200-S (1310, 1550 nm)
OFP2-200-S1490 (1310, 1490, 1550 nm)
OFP2-200-S1625 (1310, 1550, 1625 nm) |
| Приложение |
Предприятие, ЦОД, кампус |
FTTx, внешняя кабельная система, PON, POLAN, доступ |
| Длины волн |
850 нм
1300 нм
1310 нм
1550 нм |
1310 нм
1490 нм
1550 нм
1625 нм |
| Совместимые типы оптоволокна |
50/125 мкм, 62,5 мкм, одномодовое волокно |
Одномодовый |
| Разъем порта OTDR |
Соединительная муфта UPC с возможностью очистки, со съемным адаптером SC |
Соединительная муфта APC с возможностью очистки, со съемным адаптером SC |
| Испытательные кабели в комплекте |
Возбуждающее волокно для тестирования систем LC |
2-метровый эталонный испытательный кабель для систем SCAPC |
| Типы оптических рефлектометров OTDR |
Авто, ЦОД, ручной |
Авто, Авто PON, ручной, ручной PON |
| Мертвая зона по событию |
850 нм: 0,5 м (стандарт),
1300 нм: 0,7 м (стандарт),
1310 нм: 0,6 м (стандарт),
1550 нм: 0,6 м (стандартно) |
1310 нм: 0,7 м (стандарт),
1490 нм: 0,7 м (стандарт),
1550 нм: 0,7 м (стандарт),
1625 нм: 0,7 м (стандартно) |
| Мертвая зона затухания |
850 нм: 2,5 м (стандарт),
1300 нм: 4,5 м (стандарт),
1310 нм: 3,6 м (стандарт),
1550 нм: 3,7 м (стандартно) |
1310 нм: 4 м (стандарт),
1490 нм: 4 м (стандарт),
1550 нм: 4 м (стандарт),
1625 нм: 4 м (стандартно) |
| Мертвая зона PON |
недоступно |
30 м (стандартно) |
| Динамический диапазон |
850 нм: 28 дБ (стандартно)
1300 нм: 30 дБ (стандартно)
1310 нм: 32 дБ (стандартно)
1550 нм: 30 дБ (стандартно) |
1310 нм: 42 дБ (стандартно)
1490 нм: 41 дБ (стандартно)
1550 нм: 41 дБ (стандартно)
1625 нм: 40 дБ (стандартно) |
| Диапазон отражающей способности |
850 нм: -14 дБ – -57 дБ (стандартно)
1300 нм: -14 дБ – -62 дБ (стандартно)
1310 нм: -14 дБ – -65 дБ (стандартно)
1550 нм: -14 дБ – -65 дБ (стандартно) |
1310 нм: -14 дБ – -70 дБ (стандартно)
1490 нм: -14 дБ – 70 дБ (стандартно)
1550 нм: -14 дБ – -70 дБ (стандартно)
1625 нм: -14 дБ – -70 дБ (стандартно) |
| Разрешающая способность пробы |
До 64 000 |
До 129 000 |
| Экспертный ручной режим |
Да |
Да |
| SmartLoop со встроенным |
Да |
Да |
| Обнаружением макроизгибов |
Да |
Да |
| Поддержка выбора участка |
Выходит в начале 2019 г. |
| Редактирование и вставка событий |
Выходит в начале 2019 г. |
| Визуальный локатор VFL |
Да |
Да |
Новый высокий динамический диапазон и новые длины волн
OptiFiber Pro HDR имеетдинамический диапазон до 42 дБ и новые длины волн для тестированиянаружных кабельных систем, FTTx и PON. В зависимости от вашихтребований, предлагаются три комбинации длин волн.
- 1310/1550 nm
- 1310/1490/1550 nm
- 1310/1550/1625 nm

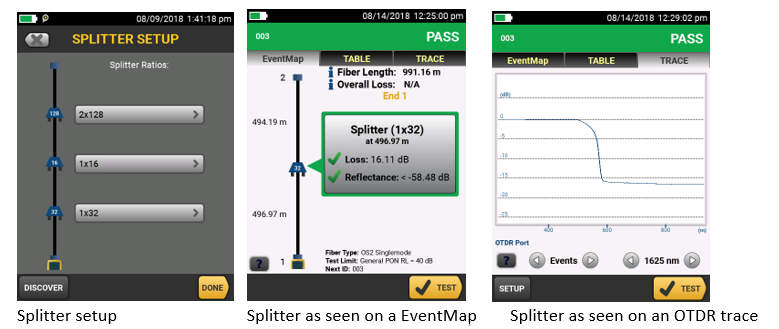

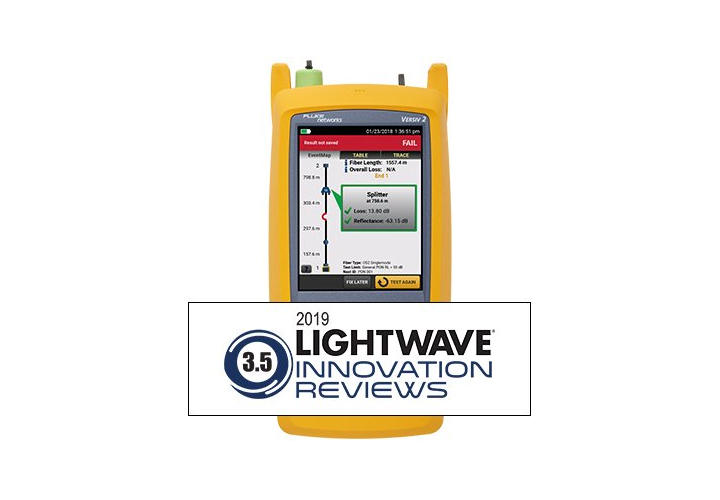

Обнаружение разветвителей
OptiFiber Pro HDR оптимизирован для тестирования FTTx/PON черезразветвители. Сегодня наиболее распространены разветвители 1x16 и 1x32,однако OptiFiber Pro HDR способен тестировать разветвители даже доnx128. С помощью функции обнаружения (Discover) можно автоматическинаходить разветвители и их размеры. В настройках можно указать до 3расположенных каскадом разветвителей.
OptiFiber Pro HDR предлагает два набора тестов PON: Авто PON OTDR и ручной PON OTDR.
- Авто PON OTDR — тестер автоматически выбирает настройки, которые даютвам наилучшее отображение событий на внешней кабельной системе (OSP).Тестер автоматически использует функцию обнаружения (DISCOVER) дляпоиска разветвителей. Это наиболее простой режим, который оптимальноподходит для большинства задач.
- Ручной PON OTDR — в этом режиме можно выбирать настройки для контроляпараметров трассировки. Также можно указывать размеры разветвителей,присутствующих в канале, либо пользоваться функцией обнаружения(DISCOVER) для поиска разветвителей и определения их размера.

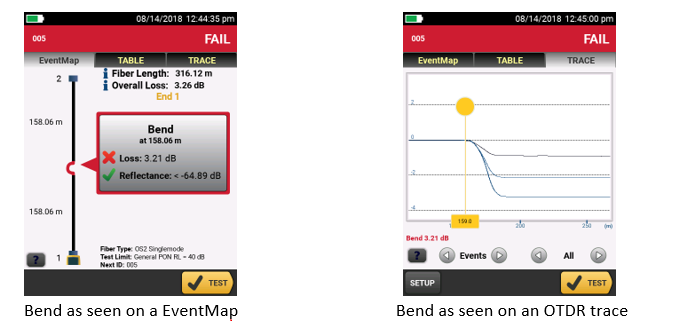

Обнаружением макроизгибов
При загибе оптоволоконного кабеля, протянутого, например, вокруг острогоугла, свет может выходить из центральной жилы. Такой макроизгиб можетпривести к механической или оптической неисправности. OptiFiber Proавтоматически выявляет загибы и их местоположение путем сравнения потерьпо событию на разных длинах волн.

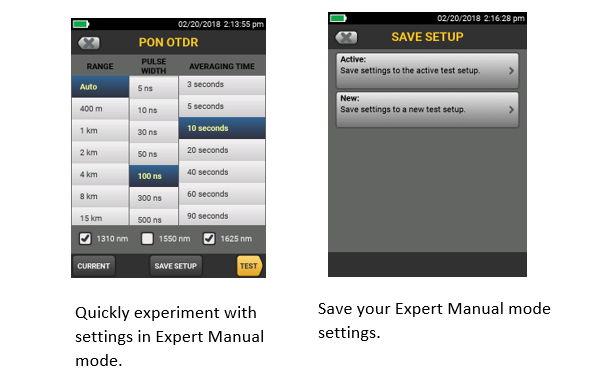

Экспертный ручной режим
Пользователь может начать работу в режиме Авто OTDR, а затемпереключиться в экспертный режим, чтобы быстро поэкспериментировать снастройками и определить интересующие детали.
- Простые в использовании ручные настройки — упрощают проведение экспериментов с помощью экрана трассировки
- Меняйте диапазон, ширину импульса, время усреднения и длину волны
- Пробуйте разные настройки до сохранения

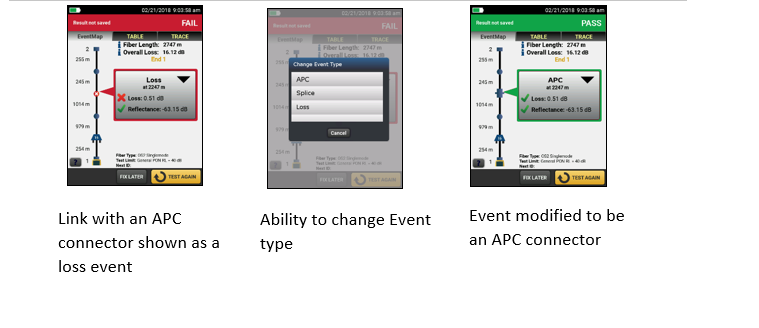

Редактируйте события
При тестировании или сертификации оптоволоконных линий вы хотите, чтобырезультаты тестирования отражали состояние каналов на момент их монтажа.Иногда оптический рефлектометр OTDR может неправильно определить или ненайти все текущие события в канале. Функция редактирования событияпозволяет пользователям редактировать, добавлять или удалять события, втом числе:
- Менять событие на: разъем APC, сплайс или затухание
- Позволяет вставлять сплайс, например, событие 0 дБ, в заданном месте,если сплайс скрыт за шумом или его потери ниже минимального порогаобнаружения
- После изменения события статус канала «ПРОШЕЛ/НЕ ПРОШЕЛ» будет обновлен с учетом этой модификации
- Разъемы APC могут идентифицироваться как сплайсы, поскольку они неотражают свет, как сплайс. Из-за этого могут возникать проблемы,поскольку вносимое затухание сплайса меньше, чем разъема APC.Возможность редактирования сплайса и изменения на разъем APC позволяетправильно рассчитывать вносимое затухание канала.
- Отредактированные события помечаются в отчетах, поэтому их можно легко выявить

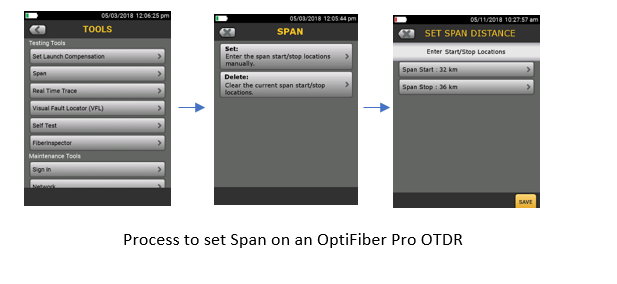

 Измерение части канала
При тестировании оптоволоконной линии (особенно во внешних кабельныхсистемах) вас может интересовать небольшой участок кабеля. Например, приремонте короткой секции более длинной магистрали функция участкапозволяет вам задать начало и конец короткой секции, чтобы оптическийрефлектометр OTDR анализировал только заданный вами участок.
- Позволяет выполнять анализ типа «ПРОШЕЛ/НЕ ПРОШЕЛ» на испытуемом участке оптоволоконной линии
- Анализ типа «ПРОШЕЛ/НЕ ПРОШЕЛ» производится только для событий, находящихся на участке
- События за пределами участка приводятся только для информации

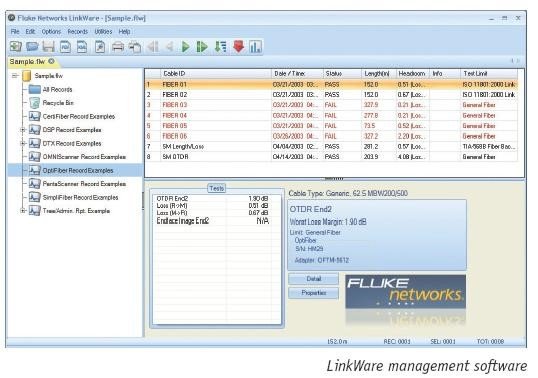

LinkWare PC
Программное обеспечение управления LinkWare™ PC
Эффективно используя программное обеспечение LinkWare Cable TestManagement, пользователи OptiFiber Pro могут легко применять возможностиуправления проектами, генерирования отчетов и обновления программногообеспечения для управления рабочим процессом и объединения результатовтестирования.
Наложение результатов друг на друга и пакетная обработка трассировок с помощью LinkWare PC
LinkWare PC позволяет выполнять пакетную обработку трассировок, чтобывы могли быстро и легко вносить правки одновременно в ряд трассировок.Наложение трассировок друг на друга позволяет визуально определятьразницу между идентичными волокнами, например, пучками в магистрали.LinkWare PC для этого накладывает разные трассировки друг на друга,чтобы на графике были видны различия между ними.
Уникальная сертификация с гибкостью и эффективностью
Важным аспектом в максимальномповышении значимости OTDR является правильное планирование егоежедневного использования. Благодаря системе управления проектами ProjX,OptiFiber Pro позволяет менеджеру проекта определять роль каждогоучастника, настройки и назначенные задания, превращая рефлектометр вкомплексный инструмент тестирования волоконно-оптических соединений сфункциями планирования, обследования, сертификации и формированияотчетности.
Преимущества:
- Мощная система управления проектами ProjX позволяет организоватьсовместное использование OTDR разными операторами с четким разделениемзадач
- Простой контроль хода работы с результатами типа «пройден/не пройден» или просто документирование
- Встроенный локатор Visual Fault Locator (VFL) для облегчения устранения неисправностей
- Генерирование отчетов на экране и загрузка в приложение LinkWare™
- Встроенный адаптер Wi-Fi позволяет удобно отправлять результаты в службу LinkWare™ Live
- Характеристики
Ключевые технические характеристики OptiFiber Pro OTDR
|
Модуль для работы с многомодовым оптоволокном |
Одномодовый модуль |
Модуль Quad |
Длины волн |
850 нм +/- 10 нм
1300 нм +35/-15 нм |
1310 нм +/- 25 нм
1550 нм +/- 30 нм |
850 нм +/- 10 нм
1300 нм +35/-15 нм
1310 нм +/- 25 нм
1550 нм +/- 30 нм |
Совместимые типы оптоволокна |
50/125 мкм
62,5/125 мкм |
Одномодовый |
50/125 мкм
62,5/125 мкм
Одномодовый |
Мертвая зона событий 1 |
850 нм: 0,5 м (стандарт)
1300 нм: 0,7 м (стандарт) |
1310 нм: 0,6 м (стандарт)
1550 нм: 0,6 м (стандарт) |
850 нм: 0,5 м (стандарт)
1300 нм: 0,7 м (стандарт)
1310 нм: 0,6 м (стандарт)
1550 нм: 0,6 м (стандарт) |
Мертвая зона затухания 2 |
850 нм: 2,5 м (стандарт)
1300 нм: 4,5 м (стандарт) |
1310 нм: 3,6 м (стандарт)
1550 нм: 3,7 м (стандарт) |
850 нм: 2,5 м (стандарт)
1300 нм: 4,5 м (стандарт)
1310 нм: 3,6 м (стандарт)
1550 нм: 3,7 м (стандарт) |
Динамический диапазон 3, 5, 6 |
850 нм: 28 дБ (стандарт)
1300 нм: 30 дБ (стандарт) |
1310 нм: 32 дБ (стандарт)
1550 нм: 30 дБ (стандарт) |
850 нм: 28 дБ (стандарт)
1300 нм: 30 дБ (стандарт)
1310 нм: 32 дБ (стандарт)
1550 нм: 30 дБ (стандарт) |
Установка максимальной длины |
40 км |
130 км; |
MM: 40 км, одномодовый: 130 км |
Диапазон
Диапазон измерений 4, 5, 7, 8, 9, 10 |
850 нм: 9 км
1300 нм: 35 км |
1310 нм: 80 км
1550 нм: 130 км |
850 нм: 9 км
1300 нм: 35 км
1310 нм: 80 км
1550 нм: 130 км |
Диапазон отражающей способности 4, 5 |
850 нм: -14 дБ – -57 дБ
(стандартно)
1300 нм: -14 дБ – -62 дБ
(стандартно) |
1310 нм: -14 дБ – -65 дБ
(стандартно)
1550 нм: -14 дБ – -65 дБ
(стандартно) |
850 нм: -14 дБ - -57 дБ (стандартно)
1300 нм: -14 дБ - -62 дБ (стандартно)
1310 нм: -14 дБ - -65 дБ (стандартно)
1550 нм: -14 дБ – -65 дБ (стандартно) |
Разрешающая способность пробы |
3 см – 400 см |
3 см – 400 см |
3 см – 400 см |
Продолжительность импульса (номинальная) |
850 нм: 3, 5, 20, 40, 200 нс
1300 нм: 3, 5, 20, 40, 200, 1000 нс |
3, 10, 30, 100, 300, 1000,
3000, 10000, 20000 нс |
850 нм: 3, 5, 20, 40, 200 нс
1300 нм: 3, 5, 20, 40, 200, 1000 нс
1310/1550 нм: 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 нс |
Время тестирования (на длину волны) |
Автоматическая настройка: 5 с (стандартно) |
Автоматическая настройка: 10 с (стандартно) |
Автоматическая настройка:
Многомодовое - 5 с (стандарт)
Одномодовое - 10 с (стандарт) |
Настройка быстрого тестирования: 2 с (стандартно) |
Настройка быстрого тестирования: 5 с (стандартно) |
Настройка быстрого тестирования:
Многомодовое - 2 с (стандарт)
Одномодовое - 5 с (стандарт) |
Настройка наивысшей точности: 2
– 180 с |
Настройка наивысшей точности: 5 – 180 с |
Настройка наивысшей точности:
Многомодовое - 2-180 с
Одномодовое - 5-180 с |
Настройка FaultMap:
2 с (стандартно), 180 с (макс.) |
Настройка FaultMap:
10 с (стандартно), 180 с (макс.) |
Настройка FaultMap:
Многомодовое - 2 с (стандарт), многомодовое – 180 с (максимум)
SM – 10 с (стандартно) SM – 180 с (макс.) |
Настройка OTDR для центра обработки данных:
1 с (стандартно при 850 нм), 7 с (макс.) |
Настройка OTDR для центра обработки данных:
20 с (стандартно), 40 с (макс.) |
Настройка OTDR для центра обработки данных:
MM – 1 с (стандартно при 850 нм) MM – 7 с (макс.)
SM – 20 с (стандартно) SM – 40 с (макс.) |
Ручная настройка:
3, 5, 10, 20, 40, 60, 90, 120, 180 с |
Ручная настройка:
3, 5, 10, 20, 40, 60, 90, 120, 180 с |
Ручная настройка:
Многомодовое - 3, 5, 10, 20, 40, 60, 90, 120, 180
с
Одномодовое - 3, 5, 10, 20, 40, 60, 90, 120, 180
с |
1. Измерение выполняется при 1,5 дБ ниже ненасыщенного пика отражения и при кратчайшей продолжительности импульса. Пик отражения < -40 дБ для многомодового режима и < - 50 дБ для одномодового режима.
2. Измерение выполняется при отклонении +/- 0,5 дБ от обратного рассеяния и при кратчайшей продолжительности импульса. Пик отражения < -40 дБ для многомодового режима и < - 50 дБ для одномодового режима.
3. Для стандартного коэффициента обратного рассеяния для оптоволокна OM1: 850: -65 дБ, 1300: -72 дБ.
4. Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OM2-OM4: 850 нм: -68 дБ; 2,3 дБ/км: 1300 нм: -76 дБ; 0,6 дБ/км.
5. Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OS1-OS2: 1310 нм: -79 дБ; 0,32 дБ/км; 1550 нм: -82 дБ; 0,19 дБ/км.
6. SNR=1 метод, 3 минут в среднем, самая долгая продолжительность импульса.
7. 850 = 9 км стандартно для поиска конца или 7 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием). |
Ключевые технические характеристики OptiFiber Pro HDR
|
Модуль для работы с многомодовым оптоволокном |
Одномодовый модуль |
Модуль Quad |
Длины волн |
1310 нм +/- 25 нм
1550 нм +/- 20 нм |
1310 нм +/- 25 нм
1490 нм +/- 20 нм
1550 нм +/- 20 нм |
1310 нм +/- 25 нм
1550 нм +/- 20 нм
1625 нм +/- 20 нм
|
Совместимые типы оптоволокна |
Одномодовый |
Одномодовый |
Одномодовый |
| Разъем порта OTDR |
Соединительная муфта APC с возможностью очистки, со съемным адаптером SC |
Соединительная муфта APC с возможностью очистки, со съемным адаптером SC |
Соединительная муфта APC с возможностью очистки, со съемным адаптером SC |
Мертвая зона событий 1 |
0,7 м (стандартно) |
0,7 м (стандартно) |
0,7 м (стандартно) |
Мертвая зона затухания 2 |
4 м (стандарт) |
4 м (стандарт) |
4 м (стандарт) |
| Мертвая зона PON 3 |
30 м (стандартно) |
30 м (стандартно) |
30 м (стандартно) |
Динамический диапазон 4, 5 |
1310 нм: 42 дБ (стандартно)
1550 нм: 41 дБ (стандартно) |
1310 нм: 42 дБ (стандартно)
1490 нм: 41 дБ (стандартно)
1550 нм: 41 дБ (стандартно) |
1310 нм: 42 дБ (стандартно)
1550 нм: 41 дБ (стандартно)
1625 нм: 40 дБ (стандартно) |
| Диапазон отражающей способности 4 |
-14 – -70 дБ (стандартно) |
-14 – -70 дБ (стандартно) |
-14 – -70 дБ (стандартно) |
| Разрешающая способность пробы |
от 3 см до 2 м |
от 3 см до 2 м |
от 3 см до 2 м |
| Точки измерений |
До 129000 |
До 129000 |
До 129000 |
| Продолжительность импульса (номинальная) |
5, 10, 30, 50, 100, 300, 500, 1000, 3000, 5000, 10000, 20000 ns |
5, 10, 30, 50, 100, 300, 500, 1000, 3000, 5000, 10000, 20000 ns |
5, 10, 30, 50, 100, 300, 500, 1000, 3000, 5000, 10000, 20000 ns |
| Погрешность расстояния |
+/-(1 + 0,0005 * расстояние + 0,5 * разрешающая способность) |
+/-(1 + 0,0005 * расстояние + 0,5 * разрешающая способность) |
+/-(1 + 0,0005 * расстояние + 0,5 * разрешающая способность) |
| Линейность |
± 0,03 dB/dB |
± 0,03 dB/dB |
± 0,03 dB/dB |
| Погрешность отражающей способности |
±2 дБ |
±2 дБ |
±2 дБ |
| Время тестирования (на длину волны) |
Автоматическая настройка: 5 секунд/длина волны (стандартно)
Режим Авто PON: 10 секунд/длина волны (стандартно)
Ручная настройка: 3, 5, 10, 20, 40, 60, 90, 120, 180 секунд/длина волны
Режим Ручной PON: 3, 5, 10, 20, 40, 60, 90, 120, 180 секунд/длина волны
Настройка быстрого тестирования: 3 секунд/длина волны (стандартно)
Настройка наивысшей точности: от 5 до 180 секунд/длина волны |
Автоматическая настройка: 5 секунд/длина волны (стандартно)
Режим Авто PON: 10 секунд/длина волны (стандартно)
Ручная настройка: 3, 5, 10, 20, 40, 60, 90, 120, 180 секунд/длина волны
Режим Ручной PON: 3, 5, 10, 20, 40, 60, 90, 120, 180 секунд/длина волны
Настройка быстрого тестирования: 3 секунд/длина волны (стандартно)
Настройка наивысшей точности: от 5 до 180 секунд/длина волны |
Автоматическая настройка: 5 секунд/длина волны (стандартно)
Режим Авто PON: 10 секунд/длина волны (стандартно)
Ручная настройка: 3, 5, 10, 20, 40, 60, 90, 120, 180 секунд/длина волны
Режим Ручной PON: 3, 5, 10, 20, 40, 60, 90, 120, 180 секунд/длина волны
Настройка быстрого тестирования: 3 секунд/длина волны (стандартно)
Настройка наивысшей точности: от 5 до 180 секунд/длина волны |
| Классификация лазера |
Класс 1 CDRH, соответствие стандарту EN 60825-2, 3 редакция |
Класс 1 CDRH, соответствие стандарту EN 60825-2, 3 редакция |
Класс 1 CDRH, соответствие стандарту EN 60825-2, 3 редакция |
| Период калибровки |
1 год |
1 год |
1 год |
1. Измерение выполняется при 1,5 дБ ниже ненасыщенного пика отражения и при кратчайшей продолжительности импульса. Пик отражения — 50 дБ.
2. Измерение выполняется при отклонении +/- 0,5 дБ от обратного рассеяния и при кратчайшей продолжительности импульса. Пик отражения‹ — 50 дБ.
3. Измеренное при +/- 0,5 дБ отклонение от обратного рассеяния после 1:16 неотражающий разветвитель при использовании импульса шириной 50 нс и пространственного разрешения 3 см.
4. Стандартные коэффициенты обратного рассеяния для оптоволокна OS1-OS2: 1310 нм: -79 dB; 1490 nm: -81 dB; 1550 nm: -82 dB; 1625 nm: -84 дБ.
5. усреднение 3 минут, импульс наибольшей ширины, длина оптоволокна 100 км, SNR = 1. |
Дополнительные ключевые спецификации
| Спецификация датчика FiberInspector |
| Увеличение |
~ 200-кратное увеличение с дисплеем OptiFiber Pro |
| Источник света |
Синий светодиод |
| Источник питания |
Базовый блок Versiv |
| Поле обзора (FOV) |
Горизонтально: 425 мкм
Вертикально: 320 мкм |
| Минимальный регистрируемый размер частиц |
0,5 мкм |
| Размеры |
Приблизительно 6,75 x 1,5 дюйма (1175 x 35 мм) без наконечника адаптера |
| Масса |
200 г |
| Диапазон температур |
Рабочая: 32 – 122 °F (0 – +50 °C)
Хранение: от -4°F до +158°F (от -20°C до +70°C) |
| Сертификация |
CE (при использовании с базовым блоком) |
| Спецификации VFL |
| Управление включением/выключением |
Механический выключатель и кнопка на сенсорном экране |
| Выходная мощность |
316 мкВт (-5 дБм) = пиковая мощность = 1,0 мВт (0 дБм) |
| Рабочая длина волны |
Номинал 650 нм |
| Ширина спектра (среднеквадратичное значение) |
±3 нм |
| Режимы вывода |
Непрерывные волны и импульсный режим (2 - 3 Гц частоты мигания) |
| Соединительный адаптер |
2,5 мм, универсальный |
| Безопасность лазера (классификация) |
Класс II CDRH, соответствие стандарту EN 60825-2 |
| Общие характеристики |
| Масса |
Основной блок с модулем и аккумулятором: 3 фунта, 5 унций (1,28 кг) |
| Размеры |
Основной блок с модулем и аккумулятором: 2,625 x 5,25 x 11,0 дюйма ( 6,67 x 13,33 x 27,94 см) |
| Питание |
Блок литиево-ионных батарей, 7,2 В |
| Время работы от батарей |
Восьмичасовая работа OTDR в автоматическом двухволновом режиме, без подсоединенного видеодатчика, 150 м оптоволокна |
| Встроенный адаптер Wi-Fi |
Соответствует стандартам IEEE 802.11 a/b/g/n; два диапазона (2,4 ГГц и 5 ГГц) |
| Время зарядки |
| При выключенном тестере |
4 часа зарядки, чтобы зарядить от 10% до 90% |
| При включенном тестере |
6 часов зарядки, чтобы зарядить от 10% до 90% с включенным тестером |
| Требования к окружающей среде |
| Рабочая температура* |
От –10 ºC до 45 ºC |
| Температура хранения |
От –10 ºC до 60 ºC |
| Рабочая высота над уровнем моря |
4 000 м (13123 футов)
3200 м (10 500 футов) с адаптером переменного тока |
| Высота над уровнем моря при хранении |
12 000 м |
| Электромагнитная совместимость |
EN 61326-1 |
* При использовании питания от батареи. При питании от источника
переменного тока: 0 – 45 ºC. Функция трассировки в реальном времени
используется не более 5 минут в 15-минутный период. Для продолжительного
использования функции трассировки в реальном времени максимальная
температура окружающей среды должна составлять 35 ºC.
* Для сохранения емкости батареи не рекомендуется содержать ее при
температуре ниже -20 °C (-4 °F) или выше 50 °C (122 °F) дольше одной
недели. |
- Модели и принадлежности
Модели
OFP2-100-M-NW
| Программа Gold Support для OFP2-100-M-NW |
Конфигурация аналогична OFP2-100-M, встроенный Wi-Fi-адаптер отключен.
OFP2-100-M-NW
GLD-OFP-100-M
1 год поддержки по программе Gold Support для OFP2-100-M, OFP2-100-M-NW, OFP-100-M-W или OFP-100-M
GLD3-OFP-100-M
3 года (лет) поддержки по программе Gold Support для OFP2-100-M, OFP2-100-M-NW, OFP-100-M-W или OFP-100-M |
OFP2-100-S-NW
| Программа Gold Support для OFP2-100-S-NW |
Конфигурация аналогична OFP2-100-S, встроенный Wi-Fi-адаптер отключен.
OFP2-100-S-NW
GLD-OFP-100-S
1 год поддержки по программе Gold Support для OFP2-100-S, OFP2-100-S-NW, OFP-100-S-W или OFP-100-S
GLD3-OFP-100-S
3 года (лет) поддержки по программе Gold Support для OFP2-100-S, OFP2-100-S-NW, OFP-100-S-W или OFP-100-S |
OFP2-100-Q-NW
| Программа Gold Support для OFP2-100-Q-NW |
Конфигурация аналогична OFP2-100-Q, встроенный Wi-Fi-адаптер отключен.
OFP2-100-Q-NW
GLD-OFP-100-Q
1 год поддержки по программе Gold Support для OFP2-100-Q, OFP2-100-Q-NW, OFP-100-Q-W или OFP-100-Q
GLD3-OFP-100-Q
3 года (лет) поддержки по программе Gold Support для OFP2-100-Q, OFP2-100-Q-NW, OFP-100-Q-W или OFP-100-Q |
OFP-MM
| Программа Gold Support для OFP-MM |
Многомодовый модуль OptiFiber Pro OTDR.
OFP-MM
GLD-OFP-MOD-M
1 год поддержки по программе Gold Support для многомодового модуля OptiFiber Pro — модель: OFP-MM
GLD3-OFP-MOD-M
3 года поддержки по программе Gold Support для многомодового модуля OptiFiber Pro — модель: OFP-MM |
OFP-SM
| Программа Gold Support для OFP-SM |
Одномодовый модуль OptiFiber Pro OTDR
OFP-SM
GLD-OFP-MOD-S
1 год поддержки по программе Gold Support для одномодового модуля OptiFiber Pro — модель: OFP-SM
GLD3-OFP-MOD-S
3 года поддержки по программе Gold Support для одномодового модуля OptiFiber Pro — модель: OFP-SM |
OFP-QUAD
| Программа Gold Support для OFP-QUAD |
Модуль OptiFiber Pro Quad OTDR
OFP-QUAD
GLD-OFP-MOD-Q
1 год технической поддержки по программе Gold Support для модуля OptiFiber Pro Quad Module
GLD3-OFP-MOD-Q
3 года технической поддержки по программе Gold Support для модуля OptiFiber Pro Quad Module |
OFP-Q-ADD
| Программа Gold Support для OFP-Q-ADD |
OptiFiber Pro Add on Kit - includes OptiFiber Pro Quad OTDR Module, (2) SC/LC Multimode Launch Cables—50 µm, (2) SC/LC Singlemode Launch Cable—9 µm, (2) OTDR source port interchangeable LC adapters, SC/SC Simplex Adaptor, LC/LC Simplex Adaptor, (2) Launch Fiber Hanging straps and magnets, Carry Case, Statement of Calibration and Getting Started Guide.
OFP-Q-ADD
GLD-OFP-Q-ADD
1 год поддержки по программе Gold Support для OFP-Q-ADD
GLD3-OFP-Q-ADD
3 года (лет) поддержки по программе Gold Support для OFP-Q-ADD |
Модели OptiFiber Pro
Модели OptiFiber Pro доступны в 2 версиях: беспроводной и проводной. Беспроводная версия включает встроенный Wi-Fi-адаптер для передачи результатов в службу LinkWare Live. В проводных версиях для клиентов, которым не требуется передача данных по Wi-Fi, встроенный Wi-Fi-адаптер отключен.
OFP2-100-M
| Программа Gold Support для OFP2-100-M |
Многомодовый комплект OptiFiber Pro OTDR.

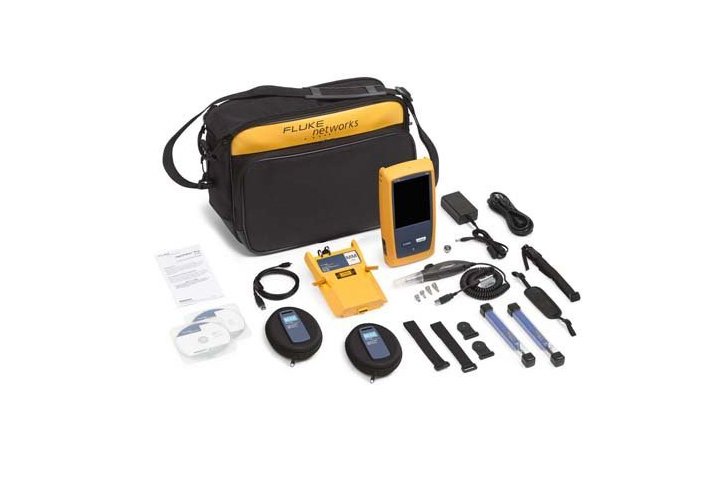

В этот комплект входят: базовый блок Versiv 2 (1), многомодовый модуль OptiFiber Pro Multimode OTDR (1), плечевой ремень, кейс для переноски, USB-кабель, зарядное устройство переменного тока, встроенный Wi-Fi-адаптер, заявление о калибровке и руководства по началу работы.
OFP2-100-M
GLD-OFP-100-M
1 год поддержки по программе Gold Support для OFP2-100-M, OFP2-100-M-NW, OFP-100-M-W или OFP-100-M
GLD3-OFP-100-M
3 года (лет) поддержки по программе Gold Support для OFP2-100-M, OFP2-100-M-NW, OFP-100-M-W или OFP-100-M |
OFP2-100-MI
| Программа Gold Support для OFP2-100-MI |
Многомодовый комплект OptiFiber Pro OTDR V2 с набором для обследования и адаптером Wi-Fi. В этот комплект входят: базовый блок Versiv 2 (1), многомодовый модуль OptiFiber Pro Multimode OTDR (1), плечевой ремень, USB-кабель, кейс для переноски, зарядное устройство переменного тока, (2) очистители Quick Clean (1,25/2,50 мм), многомодовые подключающие кабели SC/LC — 50 мкм (2), сменные адаптеры LC исходных портов OTDR (1), USB-видеодатчик для проверки волокна с наконечниками 4, симплексный адаптер SC/SC, ремешки и магниты для закрепления возбуждающего волокна (2), встроенный Wi-Fi-адаптер, заявление о калибровке и руководства по началу работы.
OFP2-100-MI
GLD-OFP-100-MI
1 год поддержки по программе Gold Support для OFP2-100-MI, OFP-100-MI-W или OFP-100-MI
GLD3-OFP-100-MI
3 года (лет) поддержки по программе Gold Support для OFP2-100-MI, OFP-100-MI-W или OFP-100-MI |
OFP2-100-S
| Программа Gold Support для OFP2-100-S |
Одномодовый комплект OptiFiber Pro HDR Singlemode OTDR V2 с адаптером Wi-Fi. В этот комплект входят: базовый блок Versiv2 (1), модуль OptiFiber Pro Singlemode OTDR (1), плечевой ремень, USB-кабель, зарядное устройство переменного тока, встроенный Wi-Fi-адаптер, заявление о калибровке и руководства по началу работы.
OFP2-100-S
GLD-OFP-100-S
1 год поддержки по программе Gold Support для OFP2-100-S, OFP2-100-S-NW, OFP-100-S-W или OFP-100-S
GLD3-OFP-100-S
3 года (лет) поддержки по программе Gold Support для OFP2-100-S, OFP2-100-S-NW, OFP-100-S-W или OFP-100-S |
OFP2-100-SI
| Программа Gold Support для OFP2-100-SI |
Одномодовый комплект OptiFiber Pro Singlemode OTDR V2 с набором для обследования и адаптером Wi-Fi. В этот комплект входят: базовый блок Versiv 2 (1), модуль OptiFiber Pro Singlemode OTDR (1), плечевой ремень, USB-кабель, кейс для переноски, зарядное устройство переменного тока, очистители Quick Clean (1,25/2,50 мм) (2), одномодовые подключающие кабели SC/LC — 50 мкм (2), сменные адаптеры LC исходных портов OTDR (1), USB-видеодатчик для проверки волокна с 4 наконечниками, симплексный адаптер SC/SC, ремешки и магниты для закрепления возбуждающего волокна (2), встроенный Wi-Fi-адаптер, заявление о калибровке и руководства по началу работы.
OFP2-100-SI
GLD-OFP-100-SI
1 год поддержки по программе Gold Support для OFP2-100-SI, OFP-100-SI-W или OFP-100-SI
GLD3-OFP-100-SI
3 года (лет) поддержки по программе Gold Support для OFP2-100-SI, OFP-100-SI-W или OFP-100-SI |
OFP2-100-Q
| Программа Gold Support для OFP2-100-Q |
Комплект OptiFiber Pro Quad OTDR V2 с адаптером Wi-Fi. В этот комплект входят: базовый блок Versiv2 (1), модуль OptiFiber Pro Quad OTDR (1), плечевой ремень, кейс для переноски, USB-кабель, зарядное устройство переменного тока, встроенный Wi-Fi-адаптер, заявление о калибровке и руководства по началу работы.
OFP2-100-Q
GLD-OFP-100-Q
1 год поддержки по программе Gold Support для OFP2-100-Q, OFP2-100-Q-NW, OFP-100-Q-W или OFP-100-Q
GLD3-OFP-100-Q
3 года (лет) поддержки по программе Gold Support для OFP2-100-Q, OFP2-100-Q-NW, OFP-100-Q-W или OFP-100-Q |
OFP2-100-Q/GLD
OFP2-100-Q с 1 годом поддержки по программе Gold Support (доступно только в США и Европе. Заказ в Европе: OFP2-100Q/GLD INT).
OFP2-100-QI
| Программа Gold Support для OFP2-100-QI |
Комплект OptiFiber Pro Quad OTDR V2 с набором для обследования и адаптером Wi-Fi. В этот комплект входят: базовый блок Versiv 2 (1), модуль OptiFiber Pro Quad OTDR (1), плечевой ремень, кейс для переноски, USB-кабель, зарядное устройство переменного тока, (2) очистители Quick Clean (1,25/2,50 мм), многомодовые подключающие кабели SC/LC — 50 мкм (2), одномодовые подключающие кабели SC/LC — 9 мкм (2), сменный адаптер LC исходных портов OTDR (2), USB-видеодатчик для проверки волокна с 4 наконечниками, симплексный адаптер SC/SC, ремешки и магниты для закрепления возбуждающего волокна (2), встроенный Wi-Fi-адаптер, заявление о калибровке и руководства по началу работы.
OFP2-100-QI
GLD-OFP-100-QI
1 год поддержки по программе Gold Support для OFP2-100-QI, OFP-100-QI-W или OFP-100-Q
GLD3-OFP-100-QI
3 года (лет) поддержки по программе Gold Support для OFP2-100-QI, OFP-100-QI-W или OFP-100-Q |
OFP2-100-QI/GLD
OFP2-100-QI с 1 годом поддержки по программе Gold Support (доступно только в США и Европе. Заказ в Европе: OFP2-100QI/GLD INT).
OFP2-CFP-QI
| Программа Gold Support для OFP2-CFP-QI |
Комплект OptiFiber Pro Quad OTDR и CertiFiber Pro Quad V2 с набором для обследования. В этот комплект входят: базовый и удаленный блоки Versiv 2 (1), модуль OptiFiber Pro Quad OTDR (1), модули CertiFiber Pro Quad OLTS (2), ручные ремешки (2), плечевые ремни (2), кейсы для переноски, USB-кабель, зарядные устройства переменного тока (2), очистители (2) Quick Clean (1,25/2,50 мм), многомодовые подключающие кабели SC/LC — 50 мкм (2), одномодовые подключающие кабели SC/LC — 9 мкм (2), сменные адаптеры LC исходных портов OTDR (2), USB-видеодатчик для проверки волокна с 4 наконечниками, симплексный адаптер SC/SC, симплексные адаптеры LC/LC (2), комплект одномодовых тестовых эталонных кабелей SC/LC 9 мкм, кейс для переноски тестовых эталонных кабелей, ремешки и магниты для закрепления возбуждающего волокна (2), встроенный Wi-Fi-адаптер, заявление о калибровке и руководства по началу работы.
OFP2-CFP-QI
GLD-OFP-CFP-QI
1 год поддержки по программе Gold Support для OFP2-CFP-QI или OFP-CFP-QI
GLD3-OFP-CFP-QI
3 года (лет) поддержки по программе Gold Support для OFP2-CFP-QI или OFP-CFP-QI |
OFP2-CFP-QI-NW
Конфигурация аналогична OFP2-CFP-QI-NW, встроенный адаптер Wi-Fi отключен.
OptiFiber Pro HDR OTDR
OFP2-200-S
Одномодовый комплект OptiFiber Pro HDR Singlemode OTDR V2 с адаптером Wi-Fi. В этот комплект входят: базовый блок Versiv2 (1), 1 модуль OptiFiber Pro HDR Singlemode OTDR (1310, 1550 нм), плечевой ремень, кейс для переноски, USB-кабель, зарядное устройство переменного тока, встроенный Wi-Fi-адаптер, заявление о калибровке и руководства по началу работы.
OFP2-200-S-NW
Конфигурация аналогична OFP2-200-S, встроенный Wi-Fi-адаптер отключен.
OFP2-200-Si
Комплект OptiFiber Pro HDR Singlemode OTDR V2 с возможностью инспектирования и модулем Wi-Fi. В этот комплект входят: базовый блок Versiv2 (1), модуль OptiFiber Pro Singlemode HDR OTDR (1310, 1550 нм), плечевой ремень, USB-кабель, кейс для переноски, полевой кейс Versiv, зарядное устройство переменного тока, очиститель Quick Clean 2,50 мм, одномодовые подключающие кабели SCAPC/SCAPC — 9 мкм (2), USB-видеодатчик для проверки волокна с 4 наконечниками, симплексный адаптер SCAPC/SCAPC, ремешки и магниты для закрепления возбуждающего волокна (2), встроенный Wi-Fi-адаптер, заявление о калибровке и руководства по началу работы.
OFP2-200-Si/GLD
OFP2-200-Si с 1 годом поддержки по программе Gold Support (доступно только в США и Европе. Заказ в Европе: OFP2-200-SI/GLDINT)
OFP2-200-S1490
Одномодовый комплект OptiFiber Pro Singlemode + 1490 HDR OTDR V2 с адаптером Wi-Fi.
В этот комплект входят: базовый блок Versiv2 (1), модуль OptiFiber Pro HDR Singlemode +1490 OTDR (1310, 1490, 1550 нм) (1), плечевой ремень, кейс для переноски, USB-кабель, зарядное устройство переменного тока, встроенный Wi-Fi-адаптер, заявление о калибровке и руководства по началу работы.
OFP2-200-S1490-NW
Конфигурация аналогична OFP2-200-S1490, встроенный Wi-Fi-адаптер отключен.
OFP2-200-Si1490
Одномодовый комплект OptiFiber Pro Singlemode + 1490 HDR OTDR V2 с набором для обследования и адаптером Wi-Fi.
В этот комплект входят: базовый блок Versiv 2 (1), модуль OptiFiber Pro Singlemode + 1490 модуль HDR OTDR (1310, 1490, 1550 нм), плечевой ремень, USB-кабель, кейс для переноски, полевой кейс Versiv, зарядное устройство переменного тока, очиститель Quick Clean 2,50 мм, одномодовые подключающие кабели SCAPC/SCAPC — 9 мкм (2), USB-видеодатчик для проверки волокна с 4 наконечниками, симплексный адаптер SCAPC/SCAPC, встроенный Wi-Fi-адаптер, заявление о калибровке и руководства по началу работы.
OFP2-200-Si14/GLD
OFP2-200-Si1490 с 1 годом поддержки по программе Gold Support (доступно только в США и Европе. Заказ в Европе: OFP2-200-SI1490INT)
OFP2-200-S1625
Комплект OptiFiber Pro HDR OTDR V2 с модулем Wi-Fi (1310, 1550, 1625 нм) Комплект OptiFiber Pro Singlemode + 1625 HDR OTDR V2 с модулем Wi-Fi. В этот комплект входят: базовый блок Versiv2 (1), модуль OptiFiber Pro HDR Singlemode OTDR (1310, 1550, 1625 нм) (1), плечевой ремень, кейс для переноски, USB-кабель, зарядное устройство переменного тока, встроенный Wi-Fi-адаптер, заявление о калибровке и руководства по началу работы.
OFP2-200-S1625-NW
Конфигурация аналогична OFP2-200-S1625, встроенный Wi-Fi-адаптер отключен.
OFP2-200-Si1625
Одномодовый комплект OptiFiber Pro Singlemode + 1625 HDR OTDR V2 с адаптером Wi-Fi.
В этот комплект входят: базовый блок Versiv2 (1), модуль OptiFiber Pro Singlemode + 1625 модуль HDR OTDR (1310, 1550, 1625 нм), плечевой ремень, USB-кабель, кейс для переноски, полевой кейс Versiv, зарядное устройство переменного тока, очиститель Quick Clean 2,50 мм, одномодовые подключающие кабели SCAPC/SCAPC — 9 мкм (2), USB-видеодатчик для проверки волокна с 4 наконечниками, симплексный адаптер SCAPC/SCAPC, встроенный Wi-Fi-адаптер, заявление о калибровке и руководства по началу работы.
OFP2-200-Si16/GLD
OFP2-200-Si1625 с 1 годом поддержки по программе Gold Support (доступно только в США и Европе. Заказ в Европе: OFP2-200-SI16/GINT)
OFP-200-S-MOD
Сменный модуль OptiFiber Pro Singlemode HDR (1310, 1550 нм)
OFP-200-S1490-MOD
Сменный модуль OptiFiber Pro Singlemode + 1490 HDR (1310, 1490, 1550 нм)
OFP-200-S1625-MOD
Сменный модуль OFP HDR (1310, 1550, 1625 нм)
Аксессуары
Аксессуары
| MMC-50-SCSC |
Многомодовый возбуждающий кабель 50мкм (105 м) для SC/SC |
| MMC-50-SCLC |
Многомодовый возбуждающий кабель 50мкм (105 м) для SC/LC |
| FI1000-1.25APC-TIP |
Наконечник универсального видеодатчика APC для коммутационных шнуров, 1,25 мм. |
| FI1000-MPOAPC-UTIP |
Наконечник датчика MPO/APC и рукоятка передатчика для коммутационных шнуров и соединителей. |
| MMC-50-SCST |
Многомодовый возбуждающий кабель 50 мкм (105 м) для SC/ST |
| MMC-50-SCFC |
Многомодовый возбуждающий кабель 50 мкм (105 м) для SC/FC |
| MMC-50-SCE2K |
Многомодовый возбуждающий кабель 50 мкм (105 м) для SC/E2K |
| FI1000-MPO-UTIP |
Наконечник датчика MPO и рукоятка передатчика для коммутационных шнуров и соединителей |
| MMC-62-SCSC |
Многомодовый возбуждающий кабель 62,5мкм (105 м) для SC/SC |
| MMC-62-SCLC |
Многомодовый возбуждающий кабель 62,5мкм (105 м) для SC/LC |
| FI1000-2.5APC-UTIP |
Наконечник универсального видеодатчика APC для коммутационного шнура, 2,5 мм. |
| MMC-62-SCST |
Многомодовый возбуждающий кабель 62,5 мкм (105 м) для SC/ST |
| MMC-62-SCFC |
Многомодовый возбуждающий кабель 62,5 мкм (105 м) для SC/FC |
| FI1000-1.25-UTIP |
1,25 мм наконечник универсального видеодатчика для коммутационных шнуров
|
| SMC-9-SCSC |
Одномодовый возбуждающий кабель 9 мкм (160 м) для SC/SC |
| FI1000-2.5-UTIP |
Наконечник универсального видеодатчика для коммутационных шнуров, 2,5 мм. |
| FI1000-LCAPC-TIP |
Наконечник видеодатчика LC/APC стоечного типа. |
| FI1000-E2K-TIP |
Наконечник видеодатчика E2000 стоечного типа. |
| SMC-9-SCLC |
Одномодовый возбуждающий кабель 9 мкм (160 м) для SC/LC |
| SMC-9-SCST |
Одномодовый возбуждающий кабель 9 мкм (160 м) для SC/ST |
| SMC-9-SCFC |
Одномодовый возбуждающий кабель 9 мкм (160 м) для SC/FC |
| НАКОНЕЧНИК FI1000-SCAPC-TIP |
Наконечник видеодатчика SC/APC стоечного типа. |
| SMC-9-SCE2KAPC |
Одномодовый возбуждающий кабель 9 мкм (160 см) для SC/E2000 APC |
| PA-SC |
Сменный адаптер SC исходных портов OTDR |
| FI1000-E2KAPC-TIP |
Наконечник видеодатчика E2000/APC стоечного типа. |
| FI1000-MU-TIP |
Наконечник видеодатчика MU стоечного типа. |
| FI1000-ST-TIP |
Наконечник видеодатчика ST стоечного типа. |
| FI1000-LC-TIP |
Наконечник видеодатчика LC стоечного типа. |
| НАКОНЕЧНИК FI1000-SCFC-TIP |
Наконечник видеодатчика SC и FC стоечного типа. |
| PA-ST |
Сменный адаптер ST исходных портов OTDR |
| PA-FC |
Сменный адаптер FC исходных портов OTDR
|
| VERSIV-BATTERY |
Аккумуляторная батарея Versiv |
| TFS-USB-CBL |
Интерфейсный USB-кабель стандарт A на микро-B |
| VERSIV-STRP |
Комплект ремешков Versiv |
| FI1000-MPOAPC-RT |
Запасной адаптер MPO/MTP APC без устройства перемещения |
| FI1000-MPO-RT |
Запасной адаптер MPO/MTP без устройства перемещения |
| VERSIV-STND |
Демонстрационный стенд Versiv |
| SMC-9-SCSCAPC |
Одномодовый возбуждающий кабель 9 мкм (160 м) для SC/SCAPC |
| SMC-9-SCFCAPC |
Одномодовый возбуждающий кабель 9 мкм (160 м) для SC/FCAPC |
| SMC-9-SCLCAPC |
Одномодовый возбуждающий кабель 9 мкм (160 м) для SC/LCAPC |
| MMC-50-LCLC |
Многомодовый возбуждающий кабель 50мкм (105 м) для LC/LC |
| VERSIV-CASE3 |
Жесткий кейс VERSIV |
| VERSIV-TSET |
Переговорное устройство Versiv |
| NFC-Kit-Case-E |
Усовершенствованный комплект набор для очистки оптоволокна: очиститель
Quick Clean 1,25 мм, очиститель Quick Clean 2,5 мм, очиститель Quick
Clean MPO, карандаш с растворителем, куб для очистки и мягкий футляр |
| VERSIV2-RU |
Замена удаленного блока VERSIV2 |
| VERSIV2-M |
Замена основного модуля VERSIV2 с WIFI |
| MMC-50-STST |
Многомодовый возбуждающий кабель 50 мкм (105 м) для ST/ST |
| MMC-50-FCFC |
Многомодовый возбуждающий кабель 50 мкм (105 м) для FC/FC |
| MMC-62.5-LCLC |
Многомодовый возбуждающий кабель 62,5мкм (105 м) для LC/LC |
| MMC-62.5-STST |
Многомодовый возбуждающий кабель 62,5 мкм (105 м) для ST/ST |
| MMC-62.5-FCFC |
Многомодовый возбуждающий кабель 62,5 мкм (105 м) для FC/FC |
| SMC-9-LCLC |
Одномодовый возбуждающий кабель 9 мкм (160 м) для LC/LC |
| SMC-9-STST |
Одномодовый возбуждающий кабель 9 мкм (160 м) для ST/ST |
| SMC-9-FCFC |
Одномодовый возбуждающий кабель 9 мкм (160 м) для FC/FC |
| MRC-62.5-SCSC-0.3m |
Многомодовые 62,5 мкм TRC 0,3 м для порта OTDR (SC/SC) |
| SRC-9-SCSC-0.3m |
Одномодовые 9 мкм TRC 0,3 м для порта OTDR (SC/SC)
|
| MRC-50-LCLC-0.3m |
Многомодовые 50 мкм TRC 0,3 м для порта OTDR (LC/LC)
|
| MRC-62.5-LCLC-0.3m |
Многомодовые 62,5 мкм TRC 0,3 м для порта OTDR (LC/LC) |
| SRC-9-LCLC-0.3m |
Одномодовые 9 мкм TRC 0,3 м для порта OTDR (LC/LC) |
| ADP-DuplexSC |
Дуплексный адаптер SC-SC |
| ADP-DuplexLC |
Дуплексный адаптер LC-LC |
| MRC-50-SCSC-0.3m |
Многомодовые 50 мкм TRC 0,3 м для порта OTDR (SC/SC) |
| PA-LC |
Сменный адаптер LC исходных портов OTDR |
| Видеомикроскоп FI-1000 |
Программа Gold Support для FI-1000
USB-видеодатчик FI-1000 для продуктов Versiv
Видеомикроскоп FI-1000
GLD-FI-1000
1 год поддержки по программе Gold Support для FI-1000
GLD3-FI-1000
3 года поддержки по программе Gold Support для FI-1000 |
| VERSIV-МАЛ.-СУМКА |
Маленький чехол для переноски Versiv |
| VERSIV-BACKPK-STRP |
Ремень рюкзака для большого переносного кейса Versiv |
| FI1000-EXND-LC-TIP |
Продленный наконечник видеодатчика LC стоечного типа. |
| FI1000-LC-PCTIP |
Наконечник видеодатчика для симплексных и дуплексных разъемов LC. |
| FI1000-MPO-XY-UTIP |
Наконечник датчика MPO и рукоятка передатчика для многорядных коммутационных шнуров и межпанельных разъемов. |
| FI1000-MPOAPC-XY |
Наконечник датчика MPO/APC и рукоятка передатчика для многорядных коммутационных шнуров и межпанельных разъемов. |
| VERSIV-ADP-WIFI |
Адаптер WiFi для основного модуля Versiv. |
| PWR-SPLY-30W |
Блок питания 30 Вт, 15 В, 2 А с адаптером США. |
| PWR-SPLY-ADP |
Адаптеры для ЕС, Австралии, Великобритании для блока питания 30 Вт. |
| PWR-SPLY-30W INTL |
Источник питания 30 Вт, 15 В, 2 А с адаптерами для США, ЕС, Австралии и Великобритании. |
| PWR-SPLY-30W SA/IN |
Источник питания 30 Вт, 15 В, 2 А с адаптерами для США, ЮАР и Индии. |
| PWR-SPLY-ADP-SA |
Адаптеры для источника питания мощностью 30 Вт для ЮАР и Индии. |
| Возбуждающие кабели UPC/APC |
| SMC-9-SCAPC/LC |
Одномодовый возбуждающий кабель 9 мкм (160 м) для SCAPC/LCUPC |
| SMC-9-SCAPC/FC |
Одномодовый возбуждающий кабель 9 мкм (160 м) для SCAPC/FCUPC |
| SMC-9-SCAPC/ST |
Одномодовый возбуждающий кабель 9 мкм (160 м) для SCAPC/STUPC |
| Возбуждающие кабели APC/APC |
| SMC-9-SCAPC/SCAPC |
Одномодовый возбуждающий кабель 9 мкм (160 м) для SCAPC/SCAPC |
| SMC-9-SCAPC/LCAPC |
Одномодовый возбуждающий кабель 9 мкм (160 м) для SCAPC/LCAPC
|
| SMC-9-SCAPC/FCAPC |
Одномодовый возбуждающий кабель 9 мкм (160 м) для SCAPC/FCAPC |
| SMC-9-SCAPC/E2KAPC |
Одномодовый возбуждающий кабель 9 мкм (160 м) для SCAPC/E2KAPC |
| SMC-9-LCAPC/LCAPC |
Одномодовый возбуждающий кабель 9 мкм (160 м) для LCAPC/LCAPC |
| SMC-9-FCAPC/FCAPC |
Одномодовый возбуждающий кабель 9 мкм (160 м) для FCAPC/FCAPC |
| SMC9-E2KAPC/E2KAPC |
Одномодовый возбуждающий кабель 9 мкм (160 м) для E2KAPC/E2KAPC |
| Заглушки для портов |
| SRC9SCAPCSCAPC0.3m |
Одномодовые 9 мкм TRC 0,3 м для порта OTDR (SCAPC/SCAPC) |
| SRC9SCAPCLCAPC0.3m |
Одномодовые 9 мкм TRC 0,3 м для порта OTDR (SCAPC/LCAPC) |
| SRC-9-SCLC-0.3m |
Одномодовые 9 мкм TRC 0,3 м для порта OTDR (SC/LC) |
| SRC9SCAPCSCUPC0.3m |
Одномодовые 9 мкм TRC 0,3 м для порта OTDR (SCAPC/SCUPC) |
| Тестовые эталонные шнуры |
| SRC-9-SCAPC/SCAPC |
Одномодовые 9 мкм TRC (2 м) для тестирования SCAPC/SCAPC |
| SRC-9-SCAPC/LCAPC |
Одномодовые 9 мкм TRC (2 м) для тестирования SCAPC/LCAPC |
| SRC-9-SCAPC/FCAPC |
Одномодовые 9 мкм TRC (2 м) для тестирования SCAPC/FCAPC |
| SRC-9-SCAPC/E2KAPC |
Одномодовые 9 мкм TRC (2 м) для тестирования SCAPC/E2KAPC |
| ADP-Duplex-SCAPC |
Дуплексный адаптер SCAPC-SCAPC |
| ADP-Duplex-LCAPC |
Дуплексный адаптер LCAPC-LCAPC |
| Versiv-Field-Case |
Брызгозащищенный полевой кейс Versiv |
| VERSIV2-M-NW |
Замена базового блока VERSIV 2 |
| Кейс Versiv-XL |
Versiv XL case |
- Документация
|
Приборы и инструменты для обслуживания оптоволоконных линий
