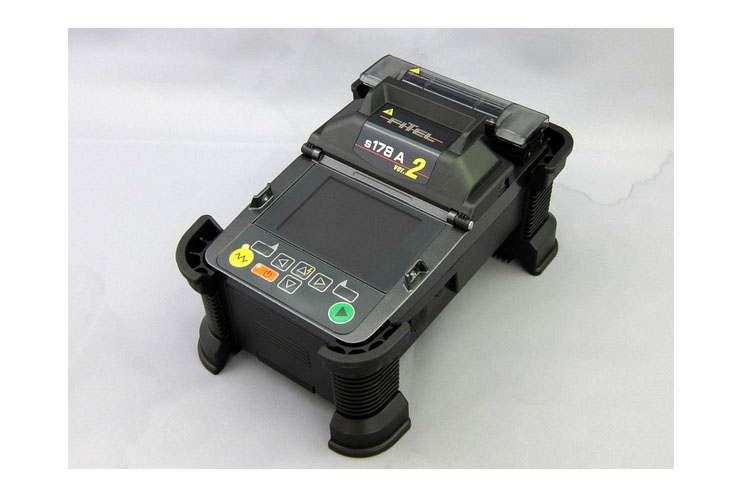

S178A-22 - Сварочный аппарат в комплектации со скалывателем

Общие сведения

Прочная, компактная, переносная конструкция выдержит суровые условия эксплуатации
Быстрая сварка (7с) с наименьшими потерями
Быстрый нагрев (25с)*1
200 циклов (сварка + нагрев) с новой конфигурацией аккумуляторов*2
Доступен для всех волокон METRO / LAN / FTTx, включая ультрагибкие волокна (например, EZ-Bend™)
Сварочный аппарат совместим с разъемом «Splice On» (SOC) Seikoh Giken и Diamond
Простота обслуживания – несложная замена электродов, в системе выравнивания нет зеркал
ПО легко обновить через Интернет
Простота замены систем волоконных держателей (универсальный держатель /держатель для волокон / держатель SOC)

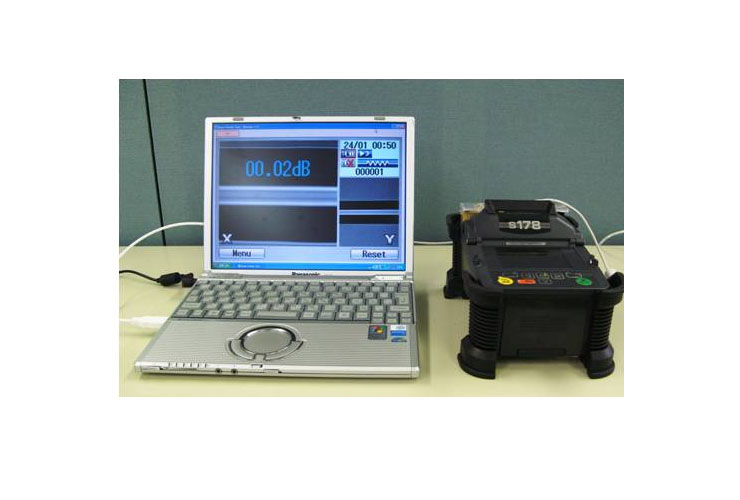

ПО для интерфейса ПК позволяет оператору управлять сварочными программами и результатами сварки
Функция автозапуска печи для защитных манжет
Усовершенствованный графический интерфейс пользователя обеспечивает особенную легкость в применении
Память большой емкости для хранения данных (данные 2000 сварок) и изображений (100 изображений)
Соответствует требованиям RoHS

*1 Используя полуавтоматический режим сварки и режим предварительного нагрева.
*2 Используя 2 аккумулятора, полуавтоматический режим сварки и обычный режим нагрева.

Функции

• ударопрочный металлический корпус

• резиновые протекторы на углах для повышения сопротивления ударным нагрузкам

• малое время сварки

• быстрая термоусадка

• водо- и пыленепроницаемость в соответствии со стандартом IP52

• сварка разных типов волокон, в т.ч. нечувствительных к изгибу

• 200 циклов сварка/термоусадка с использованием 2-х батарей

• легкость в обслуживании

• обновление ПО через интернет

• соответствие требованиям RoHS

• встроенное зарядное устройство для автоматической зарядки аккумуляторов от сети переменного тока (даже во время работы)

• новая лампа подсветки - очень полезна при работе в условиях низкой освещенности

• автоматическая программа для соединения всех типов одномодовых волокон

• удобный ЖК-дисплей с 4-мя различными вариантами отображения волокон в плоскостях X / Y

• упрощенный индикатор результатов соединения: значок красный / зеленый

• упрощенное редактирование программ сплавления и нагрева

• улучшенный графический интерфейс

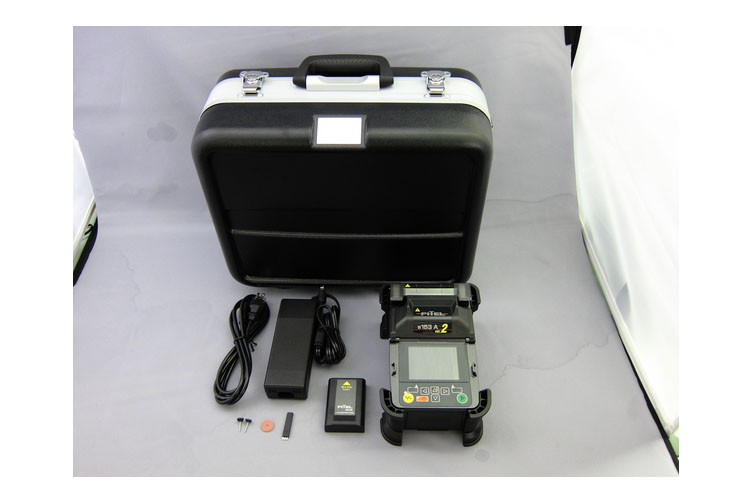

• новая сумка для инструмента «TCC-01» в стандартной комплектации

Характеристики

Применяемые типы волокон	SM (ITU-T G.652), MM (ITU-T G.651), DSF (ITU-T G.653), NZD (ITU-T G.655),BIF/UBIF (не чувствительные к изгибу волокна, ITU-T G.657)
Диаметр оболочки	80~150 мкм
Диаметр покрытия	100~1000 мкм
Длина скола волокна	5~16 мм
Средние потери при сварке	ОM: 0,02дБ, MM: 0,01дБ, DSF: 0,04дБ, NZD: 0,04дБ
Время сварки	7с (полуавтоматический режим) 9с (стандартный режим)
Время термоусадки	25с (S922: 40мм гильза, S921: 60мм гильза) (с предвар. подогревом) 31с (S922: 40мм гильза, S921: 60мм гильза) (стандарт. режим)
Программы сварки	макс.150
Автоматический выбор сварки	SM (SM, DSF, NZD, BIF / UBIF), MM
Программы термоусадки	макс. 18
Автостарт печки	есть
Применяемые гильзы	20/40/60 мм
Держатели волокна	Фиксированный держатель (включая Loose tube) или система держателей волокна
Тест на растяжение	1,96N
Потери на отражение на месте сращивания	60 дБ и более
Функция сращивания со встроенным аттенюатором	Можно намеренно получить высокие потери на сращивании (от 0,1 до 10 дБ с шагом 0,1 дБ)
Увеличение изображения волокна	304×, 608×
Память результатов сварки	макс. 2000
Количество сохранённых изображений	Последние 100 изображений сохраняются автоматически + до 24 изображений можно хранить постоянно
Габаритные размеры	127ш×199г×105в мм (не включая ударопоглотители) 159ш×231г×130в мм (включая ударопоглотители)
Вес	1,9кг (без батареи) 2,3кг (с двумя батареями)
Экран	3,5” цветной LCD монитор
Вывод данных	USB ver.2.0 mini
Язык интерфейса	20 языков (вкл. русский, английский, испанский и др.)
Ёмкость батарей	до 80 циклов сварка/термоусадка с одной батареей до 200 циклов сварка/термоусадка с двумя батареями
Высота над уровнем моря	5000 м
Ветрозащита	Макс. скоростьветра – 15 м/с.
Рабочая температура	-10 – +50 °C (при относительной влажности 0 – 95 % [без образования конденсата])
Температура хранения	-40 –+60 °C (при относительной влажности 0 – 95 % [без образования конденсата])
Питание	переменный ток:100В–240В (50/60 Гц), постоянный ток:11В–17В
