- Общие сведения
Кабельный анализатор Fluke Networks DSX2-5000 INT представляет собой многофункциональный сертификационный тестер для медных структурных кабельных систем на базе платформы Versiv. По сравнению со специализированными приборами CableAnalyzer предыдущего поколения, он обладает более высокой точностью, улучшенной производительностью и расширенной функциональностью, позволяя выполнять больший объем работ за меньшее время.
Особенности
- Расширенный перечень измерительных функций – кроме контроля стандартных параметров, кабельный анализатор обеспечивает проверку целостности экрана, обнаружение обрывов и коротких замыканий, с определением расстояния до повреждения, тестирование PoE, определение асимметрии сопротивления, измерение баланса, поперечных потерь и т.д.
- Встроенная функция Alien XTalk служит для выявления перекрестных наводок.
- Внутренняя память 2 ГБ позволяет сохранять до 12 000 отчетов с полной графикой, наличие слота под карту SD/MMC дает возможность увеличить объем записываемых данных.
- Переговорное устройство для связи с работником на удаленном конце линии включено в базовый комплект поставки.
Преимущества
Удобство использования. Fluke Networks DSX2-5000 INT оснащен полнофункциональным сенсорным дисплеем большого размера, для работы с которым нет необходимости использовать стилус, и интерфейсом Taptive. Система управления ProjX минимизирует вероятность ошибок, устанавливая определенный перечень тестов для конкретного задания и объединяя данные с разных точек в общий проект.
Расширяемость. Кабельный анализатор комплектуется основным и удаленным блоком, которые можно быстро переконфигурировать, меняя адаптеры и быстросъемные модули. При необходимости проведения работ на оптических трактах по базовой либо расширенной сертификации, в соответствии с требованиями ISO14763-3 Tier 1 или Tier 2, достаточно установить в кабельный анализатор Fluke Networks DSX2-5000 INT модуль QUAD OLTS либо QUAD OTDR. Этим обеспечивается возможность измерения оптических потерь или выполнения рефлектометрической диагностики линии соответственно.
Дистанционный обмен данными. Наличие модуля Wi-Fi у кабельного анализатора обеспечивает возможность прямого доступа к облачным сервисам в беспроводном режиме. Служба LinkWare Live позволяет дистанционно отслеживать местоположение прибора, выполнять предварительные настройки измерителя и обновление испытательных протоколов, контролировать статус проекта в ходе работ и оперативно передавать в офис полученные результаты для составления отчетов.
- Функции
Уникальные функции DSX2-5000
- Versiv2 позволяет пользователям добиваться значительно большего, чем раньше было возможно тестером кабелей, ускоряя каждый этап процесса тестирования.
- Облачная служба LinkWare Live позволяет менеджерам проектов осуществлять удаленную настройку тестеров, следить за выполнением задания и даже определять местоположение тестера при помощи любого смарт-устройства, для быстрой синхронизации Versiv2 имеет встроенный WiFi модуль.
- Система управления ProjX™ упрощает задачи от первоначальной настройки до приемки системы. Versiv2 устраняет ненужные этапы и обеспечивает, чтобы все тесты выполнялись надлежащим образом с первого раза, каждый раз.
- Пользовательский интерфейс Taptive делает углубленный анализ данных, простую настройку и использование доступными для операторов с любыми уровнями навыков.
- Программное обеспечение управления LinkWare обеспечивает непревзойденный анализ результатов тестирования и профессиональные отчеты тестирования.
- DSX уменьшает время, необходимое для исправления сбоев кабельных систем, при помощи выделенной диагностики Dedicated Diagnostics, простого теста, обнаруживающего проблему.
Стандарты
- Соответствует предлагаемым требованиям точности ISO (IEC WG9 Standard IEC61935-1) Level V до 1000 МГц.
- Поддерживает полный набор стандартов омической асимметрии, необходимых для питания через Ethernet (PoE): IEC61935-1 и 11801-1-4, IEEE 802.3af, IEEE 802.3at, ANSI/TIA/EIA-568-C.2.
- Проекты симметрии нового поколения – IEEE 802,3, TIA TR42.7.
Производительность DSX2-5000
- Десятисекундный тест Cat 6A вносит свой вклад в самый быстрый способ получения сертификации.
- Графически отображает источник проблем, включая перекрестные наводки и неверное расстояние до экрана, для ускорения диагностики неисправностей.
- Управление до 12 000 результатами тестирования с полной графикой.
- Емкостный сенсорный экран позволяет быстро настраивать тестер и без затруднений выбирать типы кабелей, стандарты и параметры тестирования.
- В отчет управляющего программного обеспечения LinkWare входит 1 миллион линий.
Система управления ProjX™
Система ProjX™ от Versiv управляет задачами, начиная с настройки до приемочных испытаний, обеспечивая правильное выполнение всех испытаний. Введенная один раз подробная информация о проекте будет сохранена программой ProjX в файле проекта с наименованием, которое будет понятно всей команде. Изменение модулей и проектов возможно без повторного ввода подробной информации. Поддержка нескольких тестеров на одном проекте путем предоставления общественного доступа к проектным файлам с помощью USB-накопителей или электронной почты. Простота и эффективность сошлись воедино.
 |
Настройка или просмотр пределов тестирования и характеристики тестирования. |
Экран меню проекта отображает процент выполнения на каждый проект. |

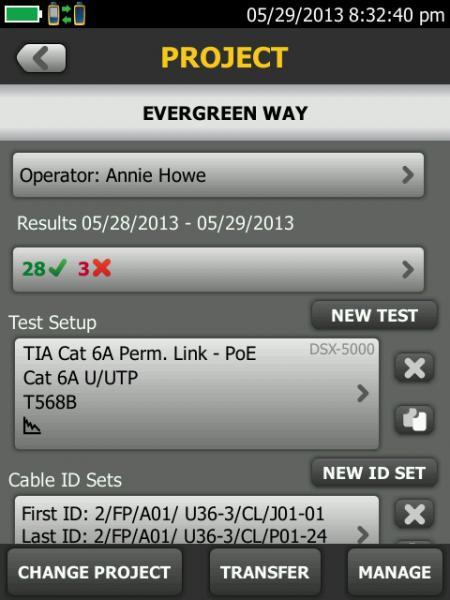

Экран проекта отображает подробную информацию о проекте с точностью до минуты. |
Пользовательский интерфейс Taptive™

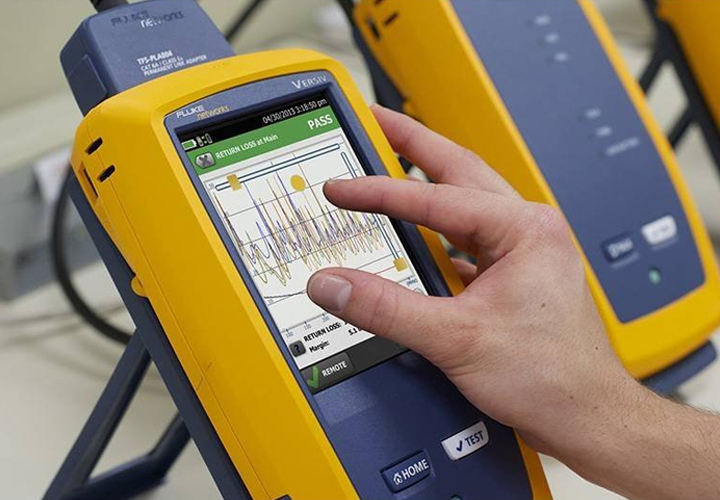

Теперь существует возможность тестировать разные типы проводников так же просто, как пользоваться смартфоном. Просто выберите проект ProjX, над которым Вы работаете, и на большом экране высветится испытание, которое необходимо выполнить. Taptive позволяет получить более легкий доступ к общей инфраструктуре кабельных соединений.
Интерфейс Taptive упрощает настройку, исключает ошибки и ускоряет поиск и устранение неисправностей.

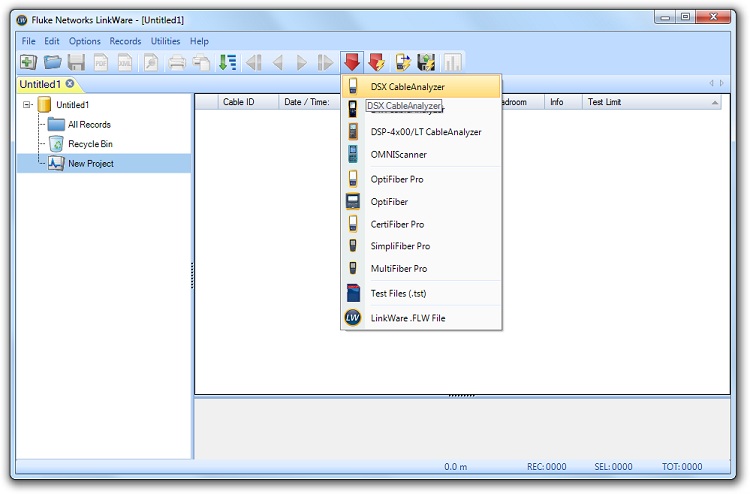

Программное обеспечение LinkWare™ для управления результатами тестирования
У менеджеров проектов есть все возможности для наблюдения за рабочим процессом и консолидации результатов тестирования.

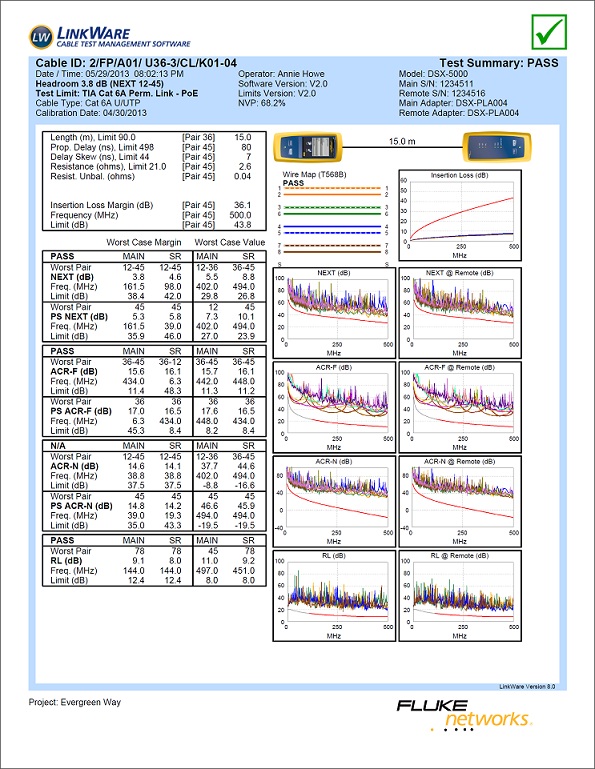

LinkWare объединяет данные в единый отчет, упрощая использование для клиентов и демонстрируя качество и мастерство программирования. LinkWare stats предоставляет автоматические статистические отчеты, которые преобразуют результаты испытаний в графики для наглядной демонстрации производительности. Отчет даже обобщает данные о кабельных соединениях и волоконно-оптической инфраструктуре в одном компактном, графическом формате, благодаря чему проверка предельных значений и выявление аномалий становятся значительно проще.
Интегрируйте тесты с других тестеров в один обобщенный отчет.
LinkWare Stats обобщает все данные проекта.
- Характеристики
Типы кабелей |
Кабели LAN с экранированной и неэкранированной витой парой |
TIA Категории 3, 4, 5, 5e, 6, 6A: 100 Ω
ISO/IEC Класса C, D, E, EA, F, и FA: 100 Ω и 120 Ω |
Адаптеры со стандартным интерфейсом соединения |
Адаптеры для тестирования Постоянной линии |
Тип штекера: экранированный RJ45
Дополнительный тип штекера: Tera |
Адаптеры для каналов |
Тип гнезда: экранированный RJ45
Дополнительный тип гнезда: Tera |
Стандарты теста: |
TIA |
Категории 3, 4, 5, 5e, 6, 6A в соответствии с TIA 568-C.2 |
ISO/IEC |
Сертификация класса C и D, E, Ea, F, FA в соответствии с ISO/IEC 11801:2002 и дополнениями |
Максимальная частота |
1000 МГц |
Общие технические характеристики |
Скорость автотеста |
Полный двусторонний автотест соединений категории 5e или 6/класса D или E: 9 секунды. Полный автотест соединений категории 6A класса EA (обе стороны) 10 секунды |
Поддерживаемые параметры тестирования (Выбранный стандарт тестирования определяет параметры и частотный диапазон тестов) |
Схема соединений, длина, задержка на прохождение, неравномерность задержки, сопротивление контура DC, вносимые потери (затуханий), потери на отражение (RL), NEXT, отношение перекрестных наводок и затухания (ACR-N), ACR-F (ELFEXT), суммарные ACR-F (ELFEXT), суммарные NEXT, суммарные ACR-N, суммарные наводки на ближнем конце (PS ANEXT), суммарные наводки на дальнем конце (PS AACR-F) |
Защита на входе |
Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА. Случайные перенапряжения в сети ISDN не вызовут повреждений |
Дисплей |
5,7 дюймовый LCD дисплей с емкостным сенсорным экраном |
Корпус |
Высокопрочный пластик с ударопоглощающим внешним корпусом |
Размеры |
Основной блок Versiv2 с установленным модулем DSX-5000 и элементом питания: 2,625 x 5,25 x 11,0 дюйма (6,67 x 13,33 x 27,94 см) |
Масса |
Основной блок Versiv2 с установленным модулем DSX-5000 и элементом питания: 1,28 кг |
Основной и удаленный модули: |
Блок литиево-ионных батарей, 7,2 В |
Типичный срок эксплуатации аккумулятора: |
8 ч. |
Время зарядки* |
При выключенном тестере: 4 часов зарядки от 10 % заряда до 90 % заряда. |
Поддерживаемые языки |
Русский, английский, французский, немецкий, испанский, португальский, японский и упрощенный китайский |
Калибровка |
1 год (калибровка, проведенная сервисным центром) |
Параметры окружающей среды |
Рабочая температура |
От 0°C до 45 °C |
Температура хранения |
От -20° C до +50 °C |
Рабочая относительная влажность |
От 0 % до 90 %, от 0 °C до 35 °C
От 0 % до 70 %, от 35 °C до 45 °C |
Вибрация |
Случайная, 2 г, 5–500 Гц |
Ударная нагрузка |
Испытание на падение с высоты 1 м с модулем и адаптером и без |
Безопасность |
CSA 22,2 No. 61010, IEC 61010-1 2nd Edition + Amendments 1, 2 |
Рабочая высота над уровнем моря |
4 000 м |
Электромагнитная совместимость |
EN 61326-1 |
Характеристики производительности** |
Режимы тестирования каналов категории 6/класса EA (или категории более низких каналов) |
Модули DSX-5000 CableAnalyzer превышают требования уровня IIIe TIA 1152 и требования уровня IV IEC 61935-1. |
Режимы тестирования класса FA |
Модули устройства DSX-5000 CableAnalyzer превышают требования уровня V, согласно 4 редакции IEC 61935-1. |
Длина витой кабельной пары1 |
|
Без дистанционного управления |
С дистанционным управлением |
Диапазон |
800 м |
150 м |
Разрешение |
0,1м |
0,1м |
Точность |
± (0,3 м + 2 %); 0 м до 150 м
± (0,3 м + 4 %); 150 м до 800 м |
± (0,3 м + 2 %) |
Задержка распространения |
|
Без дистанционного управления |
С дистанционным управлением |
Диапазон |
4000 нс |
750 нс |
Разрешение |
1 нс |
1 нс |
Точность |
± (2 нс + 2 %); 0 нс до 750 нс
± (2 нс + 4 %); 750 нс до 4000 нс |
± (2 нс + 2 %) |
Разница задержек |
Диапазон |
От 0 нс до 100 нс |
Разрешение |
1 нс |
Точность |
± 10 нс |
Тестирование сопротивления контурного тока |
Диапазон |
0 Ом до 540 Ом |
Разрешение |
0,1 Ω |
Точность |
± (1 Ом + 1%) |
Время восстановления после перегрузки |
Менее 10 минут для номинальной погрешности после перегрузки. Напоминание при повторяющемся или длительном перенапряжении. |
- Модели и принадлежности
Базовая комплектация кабельного тестера DSX2-5000 INT на базе модульной платформы Versiv2 имеет два модуля DSX-5000 CableAnalyzer. Подходит для полноценного тестирования и сертификации медных линий СКС.
Комплект поставки FL-DSX2-5000 INT
- Базовый блок Versiv2 и удаленный блок с аккумуляторами;
- Два модуля Copper DSX-5000, 1 GHz, Cat 6A;
- Комплект из 2х Permanent Link адаптеров CAT 6A/класса EA;
- Комплект из 2х Channel адаптеров CAT 6A/класса EA;
- Два переговорных устройства;
- Два ручных ремешка;
- Два плечевых ремешка;
- Мягкая сумка для переноски;
- Micro-USB кабель, для подключения к компьютеру;
- Два зарядных устройства переменного тока;
- Два универсальных проходных адаптера RJ45 на RJ45
- Сертификат заводской калибровки;
- Руководство пользователя.
Сравнение кабельных анализаторов Fluke Networks
| Основные функции |
DSX2-8000 |
DSX2-5000 |
DSX-600 |
| Сертификация категории |
3, 5, 5e, 6, 6A, 8 |
3, 5, 5e, 6, 6A |
3, 5, 5e, 6, 6A |
| Сертификация классов |
C, D, E, Ea, F, Fa и I/II |
C, D, E, Ea, F, Fa |
C, D, E, Ea |
| Аттестация |
40GBASE-T |
40GBASE-T |
10GBASE-T |
| Частотный диапазон, МГц |
2000 |
1000 |
500 |
| Время тестирования кабелей категории 6A/класса Ea |
8 сек |
10 сек |
10 сек |
| Уровень точности |
VI/G2 |
V |
IIIe/IV |
| Время тестирования кабелей категории 8/класса I/II |
15 сек |
- |
- |
| Время тестирования при диагностике HDTDX/HDTDR |
≈ 3 сек. |
≈ 3 сек. |
≈ 3 сек. |
| Внутренняя память |
≈ 5 000 кат. 8 с графиками
≈ 12 000 Cat 6A с графиками |
≈ 12 000 Cat 6A с графиками |
≈ 12 000 Cat 6A с графиками |
| Измерение асимметрии сопротивления |
• |
• |
• |
| Проверка целостности экранирования кабеля |
• |
• |
• |
| Встроенный модуль Alien XTalk |
• |
• |
• |
| Встроенный Wi-Fi |
• |
• |
нет |
| Адаптер каналов |
2000 МГц (CAT 8/класса I) |
1000 МГц |
500 МГц |
| Адаптер постоянных соединений |
2000 МГц (CAT 8/класса I) |
1000 МГц |
опция (500 МГц) |
Измерение асимметричного сопротивления
(Resistance Unbalance) |
• |
• |
• |
Тест целостности экрана кабеля |
• |
• |
• |
TCL (Поперечная потеря преобразования) |
• |
• |
• |
ELTCL (Равноуровневые поперечные потери преобразования) |
• |
• |
• |
CDNEXT (Common Mode to Differential Mode Near-End Xtalk) |
• |
• |
• |
CMRL (Возвратные потери синфазного сигнала) |
• |
• |
• |
| Дополнительные аксессуары |
| Адаптеры коммутационных шнуров |
5e, 6 и 6A |
5e, 6 и 6A |
5e, 6 и 6A |
| Адаптер коаксиальных кабелей |
• |
• |
нет |
| Адаптер M12 |
• |
• |
нет |
| Адаптер TERA |
Ожидается в 4 квартале 2018 г. |
• |
нет |
| Адаптер GG45 |
Ожидается в 4 квартале 2018 г. |
• |
нет |
Модули оптического тестера для DSX2-5000
Набор из двух многомодовых (850/1300 нм) OLTS модулей оптического тестера и кабелей |
FL-CFP-MM-ADD |
Набор из двух одномодовых (1310/1550 нм) OLTS модулей оптического тестера и кабелей |
FL-CFP-SM-ADD |
Набор из двух Quad (850/1300/1310/1550 нм) OLTS модулей оптического тестера и кабелей |
FL-CFP-Q-ADD |
Комплект из Quad (850/1300/1310/1550 нм) OLTS модулей тестера, удаленного блока Versiv и кабелей |
FL-CFP-Q-ADD-R |
Модули оптического рефлектометра для DSX2-5000
Многомодовый (850/1300 нм) модуль рефлектометра для платформы Versiv и Versiv2 |
FL-OFP-MM |
Одномодовый (1310/1550 нм) модуль рефлектометра для платформы Versiv и Versiv2 |
FL-OFP-SM |
Одномодовый и Многомодовый (850/1300/310/1550 нм) модуль рефлектометра для платформы Versiv и Versiv2 |
FL-OFP-QUAD |
Набор из модуля рефлектометра Quad OTDR (850/1300/1310/1550 нм) и компенсационных катушек |
FL-OFP-Q-ADD |
