LinkWare™ Cable Test Management Software

Общие сведения

Программное обеспечение LinkWare предоставляет возможность при помощи одного приложения управлять данными результатов тестирования, полученными с помощью различных тестеров. Оно упрощает ведение проекта, поскольку позволяет быстро упорядочивать, редактировать, просматривать, распечатывать, сохранять и архивировать результаты тестов для каждого места проведения работ, клиента, корпуса или здания. Можно объединять результаты тестирования в уже существующей базе данных LinkWare, а затем сортировать, осуществлять поиск и организовывать их по любому параметру или полю данных. А также вы можете рассчитывать на целостность своих данных. Любые данные, загруженные в ваш компьютер при помощи программного обеспечения LinkWare, означают, что сохраняемые результаты скопированы из памяти тестеров.


  • Теперь в LinkWare 9.x входит автоматизированная регистрация для продуктов Versiv: DSX-5000 CableAnalyzer™, набор для тестирования CertiFiber® Pro Optical Loss Test Set и OptiFiber® Pro OTDR
  • Сохранение в электронном виде, управление и архивирование результатов тестирования
  • Создание профессиональных отчетов в общем формате
  • LinkWare Stats™ - всестороннее представление производительности всего Вашего кабельного участка
  • Соответствие стандартам и возможность настройки и печати документации в соответствии с TIA 606-A
  • Простой интерфейс пользователя и функции, позволяющие сэкономить время и повысить производительность
  • LinkWare 9.x входит в комплект с DSX-5000 CableAnalyzer™, набор для тестирования CertiFiber® Pro Optical Loss Test Set, OptiFiber® Pro OTDR, серии DTX CableAnalyzer и наборы для тестирования SimpliFiber® Pro Optical Loss Test Kits.
Функции
Управление результатами тестирования

Это мощное приложение для Windows® быстро и легко упорядочит данные о тестировании кабелей. Нужно ли вам создать множество проектов, импортировать данные или отсортировать решения, LinkWare упростит вашу работу.


Создание проектов

Создавайте отдельные проекты для каждого места проведения работ и документируйте данные о результатах тестирования. Если за один день вы посещаете больше одного объекта, вы можете быстро импортировать сохраненные данные из тестера. Затем просто отсортируйте результаты по проектам и создайте новый проект или включите эти новые данные в уже существующий файл по тому или иному клиенту.


Импортирование данных

Просто щелкните на панель инструментов, и вы сможете автоматически импортировать данные с различных кабельных тестеров на ваш компьютер. Просто подключите тестер, нажмите на иконку «Импорт», и LinkWare автоматически настроит параметры последовательного порта и установит соединение с тестером. Программа отобразит краткое содержание всех отчетов Автотеста, сохраненных на тестере. Теперь вы можете импортировать в компьютер все результаты тестирования или определенные отчеты.

Импортировать данные с мультимедийной карты также просто. Просто вставьте мультимедийную карту в кард-ридер, который входит в комплект тестера, и нажмите на соответствующую иконку на панели инструментов LinkWare.


Обмен информацией с клиентами

Это простое в использовании приложение позволяет архивировать отчеты в электронном виде и управлять ими. Затем вы можете передать своим клиентам программное обеспечение LinkWare, чтобы они могли загрузить результаты тестирования и продолжить управлять своими данными. Поскольку LinkWareявляется бесплатным программным обеспечением, вы можете записать его копию на диск вместе с файлом по проекту вашего клиента. Теперь ваш клиент сможет получить все преимущества легкого доступа и простых в использовании функций, которыми обладает программное обеспечение LinkWare.

Сортировка отчетов

Новые возможности LinkWare позволяют быстро и легко находить нужную вам информацию. LinkWare создает различные поля сортировки, чтобы обеспечить максимальную гибкость в организации ваших данных.


Функции сортировки включают:
Быстрая сортировка – позволяет выбрать один критерий сортировки, например оценку «пройден/не пройден», одним нажатием на заголовок соответствующей колонки. Второе нажатие отменяет порядок сортировки.

{\f3 Сложная сортировка }–{\f3 позволяет выбрать несколько критериев сортировки, например, сортировка по объекту, названию оператора и оценке «пройден/не пройден}{\f2635 ».}


Добавление файлов

Нужно добавить новый отчет о тестировании кабеля в существующий файл или проект? С помощью LinkWare вы можете просто включить новые отчеты о тестировании соединений в существующий проект. Допустим, у вас есть команда установщиков, которые тестируют и сертифицируют кабельные системы в различных местах. В конце дня кому-то приходится упорядочивать все полученные данные.


Программное обеспечение LinkWare позволяет вам легко обработать эту информацию:

  • Импортировать все данные с кабельных тестеров в один проект.
  • Использовать функцию простой сортировки и отсортировать отчеты по местоположению клиента.
  • Добавить новые отчеты в существующий проект клиента
  • Создать два разных проекта для двух новых клиентов

Благодаря LinkWare, то, на что раньше уходили часы, теперь можно сделать за считанные минуты.

Создание гибких отчетов

Программное обеспечение LinkWare облегчает использование различных тестеров для одного проекта и в процессе работы показывает вас в более выгодном свете. Благодаря программному обеспечению LinkWare ваши отчеты будут выглядеть более профессионально, что отражает качество вашей работы. Это совсем просто: вы можете создавать различные виды отчетов, от обычного текста до подробных итоговых отчетов или полноцветных графических отчетов. Для создания еще более профессионального внешнего вида добавьте логотип вашей компании, затем распечатайте отчет или перешлите его по электронной почте в формате PDF.

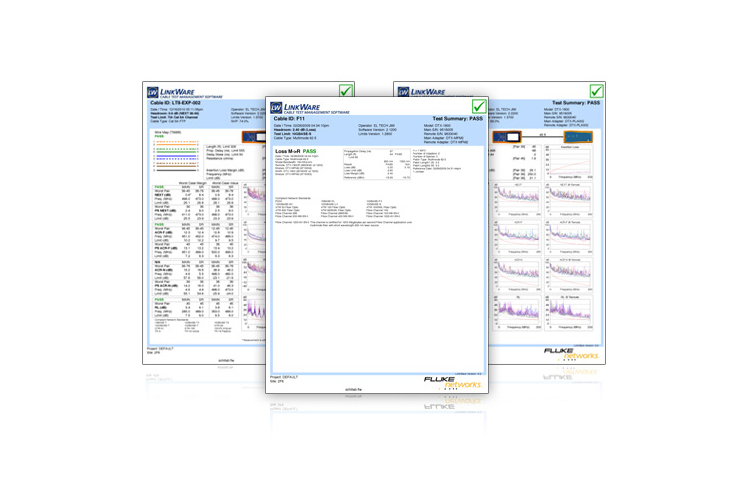

Быстрое и простое создание профессиональных отчетов

С помощью программного обеспечения LinkWare можно распечатывать профессиональные графические отчеты с цветными графиками, отображающими параметры, измеренные во время тестирования. Вы можете выбрать, какие из параметров вы хотите распечатать, а также установить порядок расположения графиков.


Широкие возможности управления данными для OptiFiber Pro OTDR

С помощью OptiFiber Pro OTDR программное обеспечение LinkWare обобщает всю необходимую вам информацию в одном печатном отчете, который вы можете показать своему клиенту. Оно объединяет результаты в один отчет, который может дать клиенту полный обзор всей кабельной системы, результаты сертификации по потерям и длине канала в обоих направлениях, показания рефлектометра, диаграмму соединений EventMap™, показания измерителя мощности и изображения торцов волокна с обоих концов соединения. Никакое другое решение для тестирования волоконно-оптических соединений не способно документировать инфраструктуру соединения с такой быстротой и удобством. LinkWare также моделирует рефлектограммы OptiFiber Pro, которые вы можете изучить и проанализировать в офисе.


К форматам отчетов относятся:

  • Графический формат: Для витых пар цветные графики отображают все параметры, измеренные во время тестирования. Наихудшая пара отображается в текстовой колонке вместе с наихудшими запасами и величинами наихудших показаний.
  • Текстовый формат: Отчеты о тестировании, которые содержат цифровые показания по всем тестам. (Т.е. наихудшие запасы и величины наихудших показателей для каждой пары или комбинации пар).
  • Обобщенный формат: Отчет, предоставляющий обобщенные данные по каждому протестированному соединению. В этот обобщенный отчет входят идентификаторы кабельных соединений, дата и время тестирования, оценка «пройден/не пройден» и значение запаса мощности.
Конфигурация кабельного тестера

Программное обеспечение LinkWare взаимодействует с тестером и его удаленным модулем и загружает программное обеспечение или базу данных тестирования. Также можно ввести в тестер имена ваших специалистов, названия проектов или объектов, а также автоматическую последовательность кабельных идентификаторов. При загрузке нового программного обеспечения в тестер можно сохранить и восстановить любую существующую конфигурацию.

Загрузка последовательности для создания кабельных идентификаторов
С помощью LinkWare задайте начальный и конечный идентификаторы для маркировки кабеля, затем загрузите их в кабельный анализатор DTX Series или DSP-4300 CableAnalyzer. Используя эту информацию, тестер создаст целую последовательность идентификаторов во время тестирования, не пропустив при тестировании ни одного идентификатора.


Общие списки кабельных идентификаторов
Если вы используете кабельный анализатор DTX Series или DSP-4300 CableAnalyzer, вы можете загрузить общие списки кабельных идентификаторов, скопировав их на мультимедийную карту. После того, как вы вставите карту в тестер, списки кабельных идентификаторов станут доступны для выбора. При использовании DTX CableAnalyzer списки можно загружать непосредственно с компьютера в тестер.

Информация о маркировке CMS

До недавнего времени идентификация, сертификация и управление кабелями были отдельными процедурами. Сотрудничая с компаниями-производителями программного обеспечения для управления кабелями (CMS) и маркировки кабелей, компания Fluke Networks разработала интегрированные решения для документирования.

Программное обеспечение LinkWare™ от компании Fluke Networks в сочетании с кабельным анализатором DTX CableAnalyzer Series, рефлектометром OptiFiber Pro OTDR и DTX-CLT CertiFiber обеспечило совместимость с программами для управления кабельными системами и их маркировками, что облегчило задачу создания всеохватывающей системы управления кабельными системами, соответствующей пересмотренному стандарту TIA/EIA-606A.

DTX CableAnalyzer и OptiFiber Pro OTDR
Эти модели обладают дополнительными функциями документирования. Для загрузки кабельных идентификаторов клиента используется та же мультимедийная карта, что и для переноса результатов тестирования. Эти кабельные идентификаторы могут поступать как из CMS, так и из программного обеспечения для маркировки.

До настоящего момента создание кабельных идентификаторов в тестерах производилось вручную и отнимало много времени. Причина могла заключаться в неудобных, ограниченных интерфейсах ввода символов или очень простых настройках начала и окончания создания идентификаторов, но в создании полного набора идентификаторов приходилось полагаться только на тестер. Такие методы не исключают ошибок, и созданные идентификаторы могут не совпадать с набором идентификаторов системы. Благодаря улучшенному интерфейсу для документирования списков идентификаторов результаты тестирования можно объединять с информацией в базе данных CMS и приводить в соответствие с печатными ярлыками.

Программное обеспечение LinkWare
По окончании тестирования результаты тестов загружаются в программу LinkWare для обзора и создания отчетов. Работа приложений CMS зависит от программного обеспечения LinkWare и его специального форматирования, отображения данных, создания графиков и распечатки результатов тестирования, т. е. программа фактически становится модулем CMS. Преимущества интегрированного подхода

  • Интеграция документации имеет значительные преимущества, к которым относятся:
  • упрощенная подготовка к установке;
  • экономия времени в офисе благодаря устранению ошибок в кабельных идентификаторах на месте тестирования;
  • эффективное отображение профессиональных результатов;
  • доступная информация о характеристиках кабелей;
  • улучшенное управление перемещениями, добавлениями и изменениями;
  • увеличение периода безотказной работы, что повышает прибыльность.

Программное обеспечение для маркировки и ярлыки
Программное обеспечение для маркировки PAN-MARK™ для Windows®

  • импортирование данных из большинства электронных баз данных, таких как Excel™ и Access™;
  • все форматы ярлыков для термопечати Panduit, струйных, лазерных и матричных принтеров;
  • кодировки резидентных штрихкодов — 21 шт.;
  • поля импортирования для даты, времени, серии, графиков и данных.


Программное обеспечение LabelMark, соответствующее новому стандарту ANSI/TIA/EIA 606A, легко форматирует ярлыки для кабелей, лицевых плат и шкафов и помогает пользователям создавать, редактировать и распечатывать ярлыки. LabelMark также загружает информацию из таблиц и программного обеспечения по управлению кабелями. Эта программа включает все ярлыки Brady, созданные для телекоммуникационных приложений, и имеет шаблоны для форматирования ярлыков для блоков и коммутационных панелей в количестве 110 шт.

Labacus 4300, программное обеспечение для создания ярлыков, обладает интуитивно понятным и легким в использовании интерфейсом, а также предлагает контекстные подсказки. Следуя советам, пользователи могут быстро, точно и аккуратно создать необходимые ярлыки. Кроме создания и распечатки ярлыков, Labacus 4300 позволяет загружать кабельные идентификаторы в DSP-4300. Можно загрузить бесплатную версию программы.

Партнеры по интеграции документации
Программное обеспечение для управления кабелями docIT предоставляет полностью соответствующую стандарту 606A документацию для всех компонентов физического уровня, включая горизонтальные кабели, кроссы, оборудование для концевой заделки, активы и пользователей. docIT в сочетании с Microsoft Visio является мощным, надежным и простым в использовании проектом постоянно меняющейся сети инфраструктуры и телекоммуникационной системы.

Planet предлагает программное решение Infrastructure Relationship Management (IRM). Этот продукт поможет международным корпорациям более эффективно планировать, визуализировать, отслеживать, модифицировать, добавлять, удалять и изменять телекоммуникационную сеть/инфраструктуру для зданий, центра обработки данных и внешней системы, а также широкие местные сети в любой момент их жизненного цикла.

CLEAR Edge – это сетевое программное обеспечение для управления кабелями и их изменения, которое контролирует и администрирует физическую сеть инфраструктуры. Наше программное обеспечение предоставляет точную и своевременную информацию по критичным активам, связи и неизбежным перемещениям, дополнениям и изменениям, которые происходят в корпоративных коммуникационных сетях наших клиентов.

Удобный интерфейс

LinkWare обладает интуитивно понятным интерфейсом, работе с которым легко научиться. Графический пользовательский интерфейс превращает загрузку информации, сортировку, печать и сохранение в простые, интуитивно понятные операции. Для функций по обслуживанию тестера, таких как обновление программного обеспечения или калибровка интерфейсного адаптера постоянного соединения, имеется отдельный набор иконок.


Удобный пользовательский интерфейс на основе Windows®

Перемещаться в пределах проектного окна LinkWare очень легко. По иконкам в колонке «Информация» можно определить, содержит ли отчет о тестировании дополнительную графическую информацию или текст комментариев. Панели инструментов обеспечивают легкий доступ к основным функциям. В окне результатов тестирования все соединения, прошедшие тестирование, отображаются простым черным шрифтом. Пограничные результаты тестирования соединений отображаются синим шрифтом, а соединения, не прошедшие тестирование, выделяются красным. Результаты по каждому соединению отображаются на отдельных вкладках. Для просмотра результатов просто выберите нужную вкладку. Благодаря этому, вы сэкономите время, которое ушло бы на сортировку.


Гибкий мастер импортирования

При импортировании результатов мастер импортирования LinkWare может автоматически создавать новые отчеты или добавлять данные в структуру существующего проекта и располагать их на нужных уровнях структуры. Мастер может использовать ваши обозначения полей кабельных идентификаторов для создания названий уровней. Например, если ваши кабельные идентификаторы содержат символы, указывающие на коммутационные панели, телекоммуникационные помещения и этажи, Мастер импортирования может добавить их в структуру проекта, а затем расположить все записи на нужных уровнях структуры.

LinkWare Stats
Программное обеспечение LinkWare Stats анализирует и трансформирует данные тестов кабельных сетей, полученных с помощью программного обеспечения LinkWare, в графики, которые отображают производительность вашей кабельной системы в целом в компактном графическом формате, облегчая проверку предельных значений и выявление аномалий. Функция LinkWare stats включена в ПО LinkWare.
Характеристики
Технические характеристики
Минимальные системные требования: 1 ГГц или более быстрый процессор
1 ГБ ОЗУ (32-битовая) или 2 ГБ ОЗУ (64-битовая)
Windows Vista®, Windows® 7, Windows® 8
Монитор с разрешением 800x600 пикселей (рекомендуется 1024x768), 16-битный цвет
Модели и принадлежности
Номер модели/название Описание
LinkWare Программное обеспечение LinkWare Cable Test Management Software предоставляет возможность при помощи одного приложения управлять данными результатов тестирования, полученными от различных тестеров.
