- Общие сведения
AirMagnet Planner – это средство планирования беспроводной сети, которое учитывает материалы здания, препятствия, настройки точки доступа, диаграммы направленности антенны и множество других переменных для создания надежной и предсказуемой карты покрытия и производительности сигнала Wi-Fi до того, как будет создана сеть или даже построено здание. Решение предлагает превосходное прогнозируемое моделирование без физического развертывания точек доступа, чтобы определять оптимальное количество, местоположение и конфигурацию точек доступа для оптимальной безопасности, производительности и соответствия законодательным нормам.
Планируя развертывание новой технологии, сетевые инженеры должны противостоять искушению единовременной полной замены существующей сети более новой технологией, такой как 802.11n и 11ac. Несмотря на то, что полная замена является самым быстрым способом развертывания, это не самый лучший способ, который часто приводит к низкой производительности сети и, как следствие, дорогостоящим доработкам. Использование таких профессиональных средств, как AirMagnet Planner, помогает определить стратегию перехода (удаление с последующей заменой или медленное развертывание) от существующих сетей 802.11a/b/g к сетям 802.11n и 802.11ac. AirMagnet Planner также помогает оценивать бюджеты и принимать решения о запуске или отмене проекта перед развертыванием точек доступа, предотвращая принятие решений вслепую, которые могут усложнить ситуацию или повлиять на дальнейшую карьеру тех, кто в нее вовлечен.
AirMagnet Planner можно приобрести как отдельный продукт или как полностью интегрированную функцию AirMagnet Survey. При интеграции с AirMagnet Survey у пользователей есть мощное решение, которое сочетает современное прогнозируемое моделирование с данными работы в реальных условиях.
- Создавайте проект сетей WLAN 802.11a/b/g/n/ac перед физическим развертыванием точек доступа
- Оптимизируйте количество точек доступа и их расположение для максимального покрытия и производительности, моделируя строительные материалы/преграды и точки доступа
- Сокращайте затраты на инфраструктуру WLAN, повторно используя услуги точек доступа на нескольких этажах, визуализируя покрытие и производительность во встроенном представлении для нескольких этажей
- Подсчитайте бюджеты развертывания WLAN
- Составляйте отчеты по спецификации материалов для монтажников
- Запланируйте свои стратегии перехода по мере появления новых пользователей или технологий
- Доступно в автономной версии, а также встроено в AirMagnet Survey PRO, чтобы помочь утвердить модель сети WLAN с реальными данными результатов исследования участка
- Функции
Сложное моделирование WLAN
AirMagnet Planner облегчает создание подробной модели любой беспроводной среды, даже до того, как будет развернута сеть или построено здание. Просто загрузите в карту расположение и используйте встроенную библиотеку данных о стенах, дверях и окнах, чтобы точно соответствовать характеристикам здания. Среду также можно настроить на учет кабинок, офисов, лифтов и множество складских преград. Все экологические параметры полностью настраиваемы, а пользовательские материалы можно создать с нуля для соответствия спецификациям пользователя.
AirMagnet Planner обеспечивает полный контроль пользователей предложенной беспроводной инфраструктуры. Они могут добавить AP к любому местоположению и экспериментировать, чтобы найти идеальное размещение AP для среды на основе их требований. AirMagnet Planner также обеспечивает полный контроль над всеми параметрами AP с независимыми параметрами для диапазонов 2,4 ГГц и 5 ГГц. Пользователи могут настроить канал AP, IP-адрес, передать спецификации мощности, типа антенны, ориентации, высоты и 802.11n. После завершения сеанса планирования пользователи могут создать отчет о спецификации материалов со всей информацией, которая необходима для надлежащей установки сети, и включает полный список необходимых AP, их идеального размещения и параметров настройки конфигурации. Наряду с информацией о RF, пользователи также получают инструменты контроля производительности, в частности скорости передачи данных и пропускной способности.
AirMagnet Planner также включает «функцию советника», чтобы автоматически поместить AP в планы здания. Пользователи могут определить минимальное ожидаемое покрытие сигнала, передать мощность, тип средств AP и т.д., а также отметить зоны покрытия Wi-Fi и области, куда AP нельзя поместить.

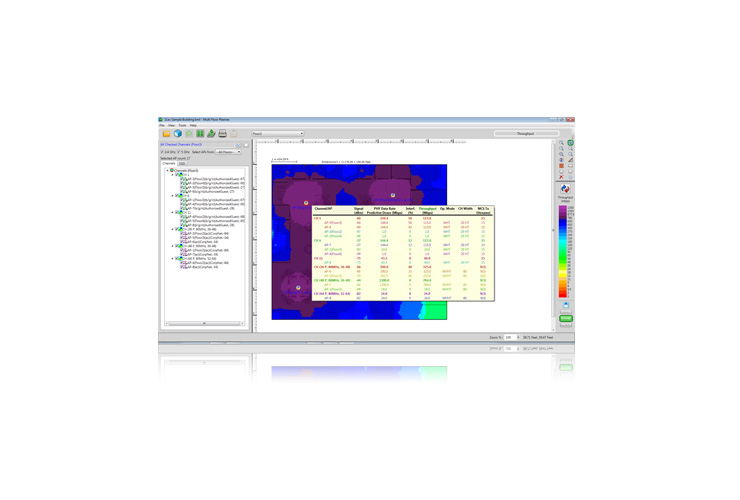

Моделирование 802.11ac и 802.11n
AirMagnet Planner – это единственное в отрасли решение для планирования WLAN, которое охватывает все аспекты успешного внедрения 802.11ac и 802.11n: перемещение, прогноз производительности и проверку. Пользователи могут проектировать новые сети 802.11ac и 11n, а также планировать стратегии перехода для существующих сетей, включая непосредственную замену или поэтапное введение устройств 802.11ac или 11n в существующую сеть. Пользователи могут запланировать развертывание 802.11ac и 802.11n с максимальной производительностью без физического развертывания точек доступа. Они получают уникальные карты покрытия для пропускной способности WLAN и другие «карты горячих точек» по различным технологиям, в частности карты зоны покрытия, режимов работы, скорости передачи MCS, ширины каналов и наложения каналов, чтобы спрогнозировать производительность WLAN на каждом участке этажа и обеспечить оптимальный проект с минимальными доработками после развертывания сети. Поскольку AirMagnet Planner является частью единого комплексного приложения AirMagnet Survey PRO, пользователи могут проверять «смоделированные» результаты 802.11ac и 11n на фоне фактических результатов обследования.

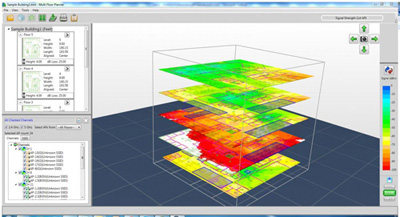

Моделирование для нескольких этажей
Когда пользователи планируют и проектируют беспроводной доступ в многоэтажных зданиях, повторное использование услуг точек доступа имеет экономический смысл с точки зрения снижения затрат на развертывание оборудования. С новой возможностью планирования для нескольких этажей AirMagnet Planner пользователи могут просматривать карты по покрытию и производительности в 2-х и 3-х мерном пространстве по этажам, обеспечивая полное видение наводок на смежных этажах.
Пользователям предоставляется визуализация мощности сигнала, скоростей передачи данных, карт покрытия 802.11ac и 11n, в частности, режима работы, скорости передачи MCS, ширины каналов и наложения каналов между этажами и д.

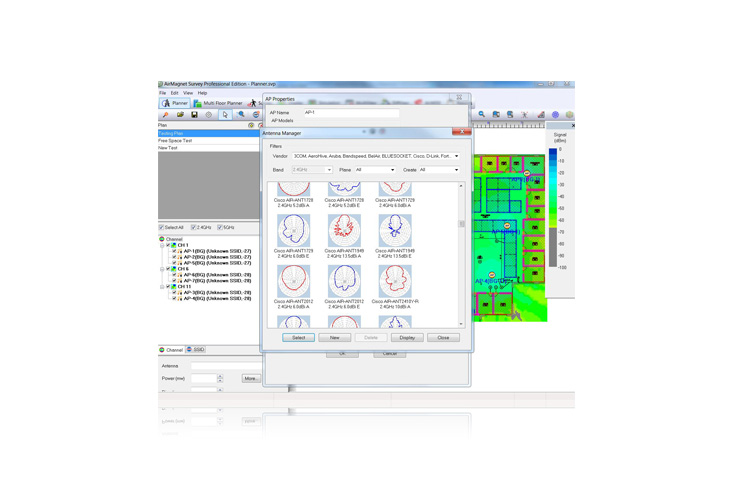

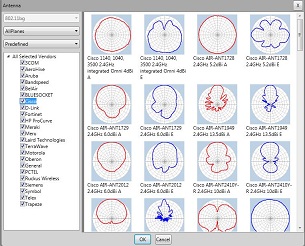

Пользовательский дизайн антенны
AirMagnet Planner включает в себя более 300 самых популярных на рынке диаграмм направленности антенны для настройки точек доступа, включая Cisco, Aruba, Ruckus Wireless, Meru Networks, HP, Symbol, 3Com, Bluesocket, Motorola, D-Link Systems, Samsung, Meraki, Juniper, Xirrus и д. AirMagnet Planner также включает встроенный инструмент для создания настраиваемых образцов антенны, позволяя пользователям копировать характеристики любой доступной антенны.
Интеграция с поставщиками инфраструктуры WLAN
Пользователи могут создать и экспортировать проекты планировщика непосредственно в Cisco WCS. Это экономит время и ресурсы пользователя, необходимые при настраивании карт, местоположений размещения AP и других действий моделирования развертывания WLAN, исключая необходимость повторения этих задач в рамках Cisco WCS. Эта интеграция резко увеличивает эксплуатационные качества для пользователей AirMagnet и Cisco WCS, избавляя от необходимости повторять задачи беспроводного планирования и исследования места, которые обычно связаны с развертыванием и последующим управлением сетью WLAN.
- Модели и принадлежности
Модели
| Номер модели/название |
Описание |
| AM/A4012 |
AirMagnet Planner (Автономный) |
| AM/A4018 |
AirMagnet Survey Pro (включая Planner) |
| AM/A4013-UGD |
Модуль AirMagnet Planner (модернизация от AirMagnet Survey Express или модернизации для существующих клиентов A4015) |
| AM/B4010 |
AirMagnet Survey Express (дополнительно) |
Комплекты
| Номер модели/название |
Описание |
| AM/A1490 |
Пакет комплектов решений AirMagnet для проектирования и анализа сетей WLAN с набором адаптеров Multi Adapter Kit (адаптеры Survey Pro/Planner, WiFi Analyzer Pro и Spectrum XT + 3 адаптера Proxim) Доступно только на территории США и Канады. |
| AM/A1580 |
Пакет решений AirMagnet Survey Pro/Planner и Spectrum XT |
| AM/A1481 |
AirMagnet WiFi Analyzer и Survey Pro/Planner |
| AM/A1482 |
AirMagnet VoFi Analyzer и Survey Pro/Planner |
- Требования к системе
Портативный ПК/ноутбук/планшетный ПК
- Операционные системы: Microsoft® Windows 7 Enterprise/Professional/Ultimate, XP™ Professional (SP3) или Microsoft® Windows Tablet PC Edition 2005 (SP3) или Microsoft Windows 8 Pro/Enterprise 32 и 64 бит.
- Intel® Core™ 2 Duo 2,00 ГГц (рекомендуется Intel® Core™ i5 или выше)
- 1 ГБ памяти (рекомендуется объем 2 ГБ) для ОС Windows XP™. Для Windows 7/8 требуется 4 Гб или выше
- 800 МБ свободного места на диске
- Карта участка в формате, поддерживаемом AirMagnet Planner (поддерживаемые форматы: .bmp, .dib, .dwg, .dxf, .emf, .gif, vsd, .jpg или .wmf.)
Apple® MacBook® Pro
- Операционные системы: MAC OS X Leopard™ [под управлением ОС Windows XP™ PRO (SP3) с использованием Boot Camp®]
- ЦП на основе Intel® с частотой 1,6 ГГц или выше
- 1 ГБ памяти (рекомендуется 2 ГБ памяти)
- 800 МБ свободного места на жестком диске
- Карта объекта в следующих поддерживаемых форматах: .bmp, .dib, .dwg, .dxf, .emf, .gif, vsd, .jpg, .wmf, .vdx или .png
|
