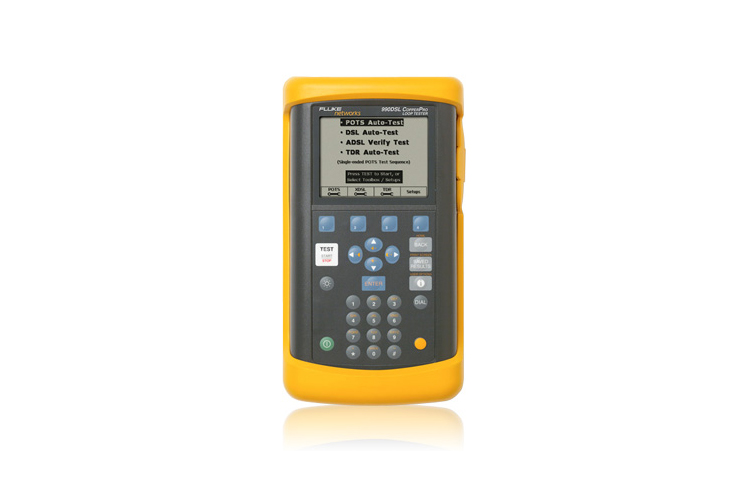

- Общие сведения
CopperPro характеризуется целым рядом возможностей по устранению неисправностей в обычных телефонных сетях (POTS, Plain Old Telephone Services), поиску неполадок и квалификации линий. Дополнительные возможности проверки широкополосных каналов/рефлектометрии обеспечивают тестирование высокочастотной передачи и функции квалификации таких линий, как ADSL, HDSL, HDSL2, HDSL4, ISDN, T1, E1 и DDS. Функция рефлектометрии гарантирует точное обнаружение и анализ неполадок. Дополнительную возможность проверки широкополосных каналов/рефлектометрии можно приобрести одновременно с прибором или позже, в авторизованном сервисном центре.
- Функциональность, равная шестнадцати традиционным наборам для тестирования
- Устранение неисправностей на линиях и квалификация для POTS, ADSL и других специальных видов услуг
- Точное обнаружение неисправностей методом рефлектометра (TDR, Time Domain Reflectometer)
- Быстрый, точный и простой в эксплуатации прибор
- Компактный, надежный и погодостойкий
- Функции
Масштабируемая технология, которая обеспечивает защиту ваших капиталовложений
Базовая конфигурация набора CopperPro предназначена для приложений POTS, включая перываемое и коммутационное тестирование напряжения, наличия обрывов и замыканий, баланса, шумов и потерь в канале тональной частоты, а также детектор индуктивной нагрузки и контроль телефонной линии.
Дополнительная возможность проверки широкополосных каналов/рефлектометрии предоставляет возможность точного обнаружения неисправностей с помощью портативного набора для тестирования. Благодаря этой функции можно тестировать и сравнивать пары, сохранять измерения и тестировать перекрестные наводки между парами.
Дополнительная возможность проверки широкополосных каналов/рефлектометрии также включает все, что может понадобиться вам для квалификации и устранения неполадок во всех стандартных цифровых услугах, включая: HDSL, HDSL2, T1, E1, ISDN BRI, ISDN PRI и DDS. За считанные секунды уникальный тестер ADSL AutoTest определяет, может ли пара обеспечить услугу ADSL — и даже прогнозирует скорости восходящих и нисходящих потоков, а также количество бит на кадр.
Поддерживает автономные или автоматические операции
Можно идентифицировать, находить и устранять неисправности на линиях, квалифицировать работу линий — и все это одним нажатием кнопки. А CopperPro может захватить результаты тестирования для полной документации.
CopperPro совмещает инструментальные средства с программируемыми автоматическими тестами, что позволяет ускорить и упростить тестирование. Результаты графически отображаются на его большом растровом экране, что позволяет пользователям без труда просматривать их при любых условиях освещения. Кроме того, интегрированные тесты совмещают функции, чтобы помочь пользователю понять причину проблемы наряду с поиском местонахождения неисправности.
Каков результат? Лучшее и быстрое обслуживание. Более высокая производительность и прибыльность.
Используемый в качестве отдельного тестера, портативный CopperPro облегчает переноску и управление, куда бы не завело вас тестирование. CopperPro легко автоматически настраивается для более высокой скорости и стабильности тестирования при помощи документации результатов тестирования.
Мощное программное обеспечение дает возможность объединить шестнадцать наборов для тестирования в один
Вы можете идентифицировать и определять местонахождение распространенных физических неисправностей кабелей, таких как замыкания, перекрещивания, расщепления, разбалансированность пар, которые возникли вследствие плохого сращивания витой пары, а также неисправностей из-за окисления металлов в парах, которые не использовались.
CopperPro также облегчает нахождение первопричины проблем передачи, таких как чрезмерный шум или потеря сигнала, и помогает определить местонахождение и идентифицировать такие вспомогательные устройства, как усилители абонентских линий, устройства сопряжения с сетью и устройства завершения обслуживания.
Также, CopperPro облегчает квалификацию как для услуг POTS (например, Caller ID, ANI и для модемов коммутируемой линии передачи), так и для таких цифровых широкополосных услуг, как ADSL (DMT и CAP), T1, E1, DDS, ISDN, HDSL и HDSL2. Это включает измерение шума, потерь, перекрестных наводок, прогноз скорости передачи данных, а так же определение местоположения таких искажений, как индуктивная нагрузка или мостовые ответвители.
CopperPro предлагает следующие шестнадцать возможностей набора для тестирования:
1. Цифровой мультиметр (постоянное/переменное напряжение, сопротивление)
2. Индикатор расщепления
3. Индикатор RFL
4. Индикатор шума (в тональной и широкополосной частотах, Гауссовы и импульсные помехи)
5. Рефлектометр (Time Domain Reflectometer)
6. Комплект для набора
7. Тестер утечки
8. Амперметр (постоянный ток)
9. Индикатор потерь (в тональной и широкополосной частотах)
10. Генератор сигналов тональных и широкополосных частот высокой точности
11. Генератор тонов рефлектометра
12. Тестер ANI и CID
13. Тестер соединения с ADSL —
14. ADSL и набор для квалификации пар для специальных видов услуг
15. Индикатор продольного баланса тональных и широкополосных частот
16. Анализатор спектра мощности
Простота в использовании - выполняйте свою работу быстрее, при меньших затратах на обучение
Результаты графически отображаются на его большом растровом экране, что позволяет вам без труда просматривать их при любых условиях освещения. Кроме того, интегрированные тесты совмещают функции, чтобы помочь вам понять причину проблемы наряду с поиском местонахождения неисправности.
- Характеристики
Общие технические характеристики |
Физические характеристики |
Размеры: 9,8 дюйма (В) x 5,3 дюйма (Ш) x 3,2 дюйма (Г) (24,9 см x 13,5 см x 8,1 см). Вес: 4 фунта (1,81 кг)
Дисплей: ЖК-дисплей с поэлементным формированием изображения 320 x 240 пикселей с подсветкой и настраиваемой контрастностью
Светодиодный индикатор: Индикатор состояния заряда (боковая панель разъема)
Коммуникационный порт: Порт ПК / принтера RS-232 (DB-9) |
Мощность |
Управление переменным током: Внешний адаптер переменного тока/зарядное устройство
Тип батареи (установлена в корпус): Внутренний съемный блок перезаряжаемых батарей NiMH
Время работы батарей: Полностью заряженная батарея обеспечивает приблизительно 16 часов нормальной эксплуатации
Время перезарядки батарей (в тестере): от 2 до 3 часов для полностью разряженного блока батарей |
Внешние условия |
Рабочая температура: от -4 до 140 °F (от -20 до 60 °C)
Температура хранения: от -40 до 158 °F (от -40 до 70 °C)
Допустимая влажность (работа без конденсации) 95%
Устойчивость к дождю: IEC60529 IP02, степень защиты от попадания воды
Вибрация: Случайная, 2 г, от 5 до 500 Гц
Ударная нагрузка: Выдерживает падение с высоты 1 метра
Высота над уровнем моря: 4500 м (15 000 футов) |
Соответствие требованиям нормативов |
Безопасность: CSA C22.2 № 1010.1
CE: EN 61326 Изучения и защищенность КЛАСС A; EN 61010-1 поправка 2 |
Базовый набор CopperPro |
Напряжение переменного тока |
от 0 до 250 В (с точностью 1% ± 0,5 В) |
Напряжение постоянного тока (RIN=100 кОм или 10 МОм) |
Диапазон: от 0 до 150 В (с точностью 1% ± 0,5 В); от 150 до 300 В (с точностью 2%) |
Постоянный ток сети (430 Ом) |
от 0 до 100 мА (с точностью 2% ± 0,3 мА) |
Сопротивление (замыкания и заземления) |
от 0 до 100 Ом (с точностью 0,1% ± 0,10 Ом)
от 100 Ом до 1000 кОм (с точностью 0,2% ± 0,10 Ом)
от 4 кОм до 999 МОм (с точностью 3%) |
Напряжение при утечке |
от 2 кОм до 999 МОм (с точностью 3%) |
Обрывы |
от 0 до 3000 футов (с точностью 1% ± 5 футов)
от 3 до 50 килофутов (с точностью 3%)
от 50 до 80 килофутов (с точностью 5%) |
Расщепления |
Диапазон: от 0 до 50 килофутов (с точностью: 10% длины кабеля) |
RFL (RTS = Res. to Strap) |
Сопротивление в месте повреждения (Rf): от 0 до 30 МОм
Сопротивление шлейфа: от 0 до 4000 Ом
Сопротивление повреждениям (при Rf = 100 кОм): от 0 до 100 Ом (RTS 0,1% ± 0,10 Ом); от 100 Ом до 4 кОм (RTS ± 0,3% ± 0,10 Ом) |
Индуктивные нагрузки |
от 0 до 6 (с точностью ± 1) |
Тон рефлектометра |
Частота: 577,5 Гц (с точностью 0,1%)
Диапазон: двойная амплитуда напряжения > 15 (с точностью 10%) |
Шум в тональных частотах |
Импеданс: 600 Ом, мостовой (с точностью 1%)
Фильтры: C, CN, 3k, 15k, псофометрический
Металлический шум: от 0 до 10 дБ относительно контрольного уровня шума (с точностью ± 2 дБ); от 10 до 100 дБ относительно контрольного уровня шума (с точностью ± 1 дБ)
Влияние мощности: от 40 до 120 дБ относительно контрольного уровня шума (с точностью ± 2 дБ) |
Потеря тональной частоты |
Уровень сигнала: от -40 до 10 дБм (с точностью ± 0,5 дБм)
Частота: от 100 Гц до 20 кГц (с точностью 0,1% ± 2 Гц) |
Продольный баланс тональной частоты (от 0 до 70 дБ ± 2 дБ) |
Частота возмущений: от 200 до 2500 Гц (с точностью 0,1%)
Импеданс: 600 Ом (с точностью 1%)
Фильтры: C, псофометрический |
Отправить звуковой сигнал тональной частоты |
Частота: от 100 Гц до 20 кГц (с точностью 0,1%)
Диапазон амплитуд (настройка): от -20 до 3 дБм
Амплитудная точность: ± 0,5 дБ (шаг в 1 дБ)
Импеданс: 600 Ом, 900 Ом (с точностью 1%) |
Набор CopperPro с функцией проверки широкополосных каналов |
Широкополосный шум/уровень |
Диапазон импеданса: 100 Ом, 135 Ом, мостовой (с точностью 1%)
Фильтры: E, F, Г, нет
Частота: от 10 кГц до 1200 кГц (с точностью 0,1% ± 508 Гц)
Амплитуда: от -50 до 3 дБм (± 1 дБ @ 135 Ом); от -90 до -50 дБм (± 3 дБ @ 135 Ом) |
Потери в широкополосных сетях |
Импеданс: 135 Ом (с точностью 1%)
Частота: от 10 кГц до 1200 кГц (с точностью 0,1% ± 508 Гц)
Амплитуда: от 0 до 50 дБ (с точностью ± 1 дБ); от 50 до 70 дБ (с точностью ± 2 дБ) |
Продольный широкополосный баланс (от 0 до 70 дБ, ± 2 дБ) |
Частота возмущений: от 10 до 1200 кГц (с точностью 0,1%)
Импеданс: 100 Ом, 135 Ом (с точностью 1%)
Фильтры: E, F, Г, нет |
Отправить звуковой сигнал широкополосной сети |
Частота: от 10 кГц до 1200 кГц (с точностью 0,1% ± 508 Гц)
Амплитуда (фиксированная): 0,0 дБм (с точностью ± 0,5 дБ)
Импеданс: 100 Ом, 135 Ом (с точностью 1%) |
Широкополосные импульсные помехи |
Диапазон импеданса: 100 Ом, 135 Ом, мостовой (с точностью 1%)
Фильтры: E, F, Г, нет
Время проведения теста: от 1 до 1440 минут (с точностью 1 %)
Счетчик импульсов: от 0 до 9999
Пороговое значение счетчика: от -50 до 0 дБм (с точностью ± 1 дБ) |
Автотестирование ADSL |
Импеданс: Шумовые фильтры 100 Ом: E, F, Г, нет
Стандарт ADSL: ANSI, полный, G, облегченный |
Прогнозирование скорости передачи данных |
Разрешение: Скорость восходящего потока 32 Кбит/с
Диапазон: от 0 до 8192 Кбит/с
Погрешность скорости нисходящего потока: ± 96 Кбит/с (3 единицы разрешения)
Диапазон скорости восходящего потока: от 0 до 1024 Кбит/с
Погрешность скорости восходящего потока: ± 64 Кбит/с (2 единицы разрешения) |
Набор CopperPro с функцией рефлектометра |
Импеданс |
135 Ом (с точностью 1%) |
Широта импульса |
20, 100, 500, 1000, 2500, 5000 нс (с точностью10% ± 5 нс) |
Выбор Vop |
от 0,300 до 0,999 |
Диапазон (Vop=0,64) |
30 000 футов (9144 м) |
Выбор диапазона (автоматический) |
от 10 футов до 48 килофутов (от 3 до 14 630 м) |
Разрешение по горизонтали |
от 0,5 до 156 футов (от 0,1524 до 47,5 м) |
Расстояние для отражения |
Диапазон: от 0 до 30 000 футов (от 0 до 9144 м)
Точность: 1% ± погрешность Vop |
Усиление по вертикали |
Диапазон: 80 дБ
Точность: 2 дБ |
Фильтр мощности |
5 кГц, верхние частоты |
Усреднение фильтра |
4-кратная форма волны (в среднем) |
Защита на входе |
± 400 В (пиковое значение) |
- Модели и принадлежности
Модели
| Номер модели/название |
Описание |
| 990DSL |
Тестер CopperPro с базовыми функциями POTS |
| 990DSLWT |
Тестер линий CopperPro с функциями проверки широкополосных каналов и рефлектометрии* |
Аксессуары
| Номер модели/название |
Описание |
| 990TL-SB |

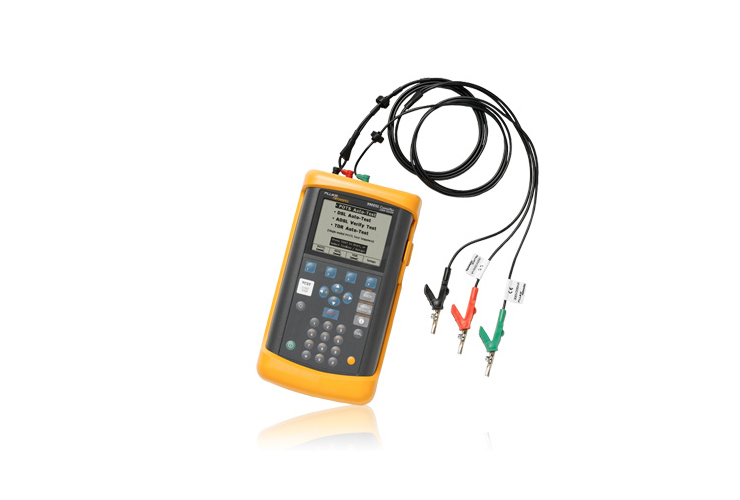

Комплект тестовых шнуров (с иголками для прокола изоляции и штырями) |
| 990-CASE |
Высококачественная сумка для перевозки Deluxe |
|
